| Номер в госреестре | 90503-23 |
| Наименование СИ | Датчики-газоанализаторы стационарные |
| Обозначение типа СИ | ERIS Simple |
| Изготовитель | Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС"), Пермский край, г. Чайковский |
| Год регистрации | 2023 |
| Срок свидетельства | 17.11.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики-газоанализаторы стационарные ERIS Simple (далее - датчики-газоанализаторы) предназначены для измерений массовой концентрации и (или) объемной доли взрывоопасных газов и паров (в том числе - паров нефтепродуктов), кислорода, диоксида углерода, токсичных газов в воздухе рабочей зоны промышленных помещений и открытых пространств промышленных объектов, трубопроводах и воздуховодах, технологических газовых средах.
Принцип действия датчиков-газоанализаторов - оптический, термокаталитический, электрохимический, фотоионизационный, спектроскопический диодно-лазерный,
полупроводниковый.
Датчики-газоанализаторы являются одноканальными стационарными автоматическими приборами непрерывного действия со сменными сенсорами, выполняющими следующие функции:
- измерение объемной доли или массовой концентрации горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов), токсичных газов (включая фреоны/хладагенты), довзрывоопасных концентраций (ДВК) и предельно допустимые концентрации (ПДК по ГОСТ 12.1.005-88);
- выдачу унифицированного токового сигнала от 4 до 20 мА;
- выдачу ненормированного сигнала в мВ;
- выдачу цифровых сигналов по протоколам RS-485 (с протоколом MODBUS RTU), HART, Колибри и E-WIRE, LoRa, LoRaWAN, MXair, Infinet, ERconnect (цифровые, беспроводные протоколы, для передачи данных об измеренных значениях в режиме реального времени на частоте 868 МГц или 2.4 ГГц в рамках IoT-систем и комплексных IoT-решений). Передача данных осуществляется в кодированном виде, в том числе шифрованной 128 битным ключом EKey и динамическим кодом E-DKey) (опции оснащаются по заказу);
- выдачу предупреждения о необходимости замены чувствительного элемента;
- хранение архива событий в энергонезависимой памяти.
Датчики-газоанализаторы имеют следующие исполнения ERIS Simple X1, ERIS Simple X2, ERIS Simple X3, ERIS Simple X4. Исполнения отличаются между собой конструкцией корпуса, вариантами комплектации и монтажа.
Каждое исполнение конструкции выпускается в разных температурных исполнениях: исполнение 1, исполнение 2, исполнение 3, исполнение 4, исполнение 5 - для применения в различных климатических условиях, которые отличаются температурными диапазонами эксплуатации и маркировкой взрывозащиты.
Конструктивно датчики-газоанализаторы выполнены в пластмассовом корпусе с крышкой (опционально по дополнительному заказу корпус может быть изготовлен из стали или алюминиевого сплава покрытого порошковой краской). На крышке корпуса расположен ЖК-дисплей со световой сигнализацией и кнопки управления. Корпус в исполнении ERIS Simple X3 имеет один ввод, расположенный в нижней части корпуса, корпус в исполнениях ERIS Simple X1, ERIS Simple X2, ERIS Simple X4 имеет два резьбовых ввода, расположенных на боковых сторонах, предназначенных для подключения кабельных вводов с последующим монтажом кабелей от источника питания, сигнального выхода, интерфейсов. В корпуса датчиков-газоанализаторов встроены проушины, которые позволяют использовать различные варианты монтажа. Внутри корпуса установлены: - плата внешней коммутации;
- электронный модуль;
- держатель сенсора, в который помещен один из перечисленных типов сенсоров: (IR -инфракрасный, CT - термокаталитический, EC - электрохимический, PID -фотоионизационный, PP - полупроводниковый, DL - спектроскопический диодно-лазерный TDLAS, MS - полупроводниковый MEMS, FR - инфракрасный на хладоны).
Сенсоры имеют встроенную энергонезависимую память, хранящую градуировочные характеристики, наименование определяемого компонента, поправочные коэффициенты, диапазон измерений.
Дополнительно (по заказу) датчики-газоанализаторы могут иметь реле АВАРИЯ, ПОРОГ1, ПОРОГ2, ПОРОГ3 (реле ПОРОГ3 доступно только для моделей, предназначенных для измерения аммиака), интерфейс HART, разъем для подключения HART коммуникатора, свето-звуковой оповещатель, модуль беспроводной передачи (частота 2,4 ГГц, 868МГц, по протоколу E-WIRE LoRa, LoRaWAN, MXair, Infinet, ERconnect), модуль автономного питания, выносной модуль (выносной дисплей), выносной чувствительный элемент (может быть установлен удаленно - до 30 метров от датчика), выносной термокаталитический чувствительный элемент (сенсор) HT для применения в средах с температурой окружающего воздуха до плюс 150 °С.
Общий вид датчиков-газоанализаторов представлен на рисунках 1 - 4.
Пломбирование и нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на идентификационную табличку (рисунок 5), которая крепится на переднюю панель датчиков-газоанализаторов исполнений ERIS Simple X1, ERIS Simple X2, ERIS Simple X4 и на боковую панель газоанализаторов
исполнения ERIS Simple X3.

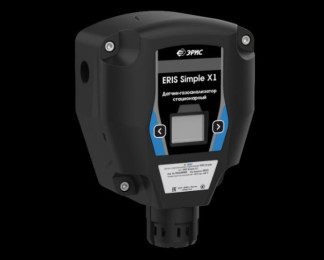

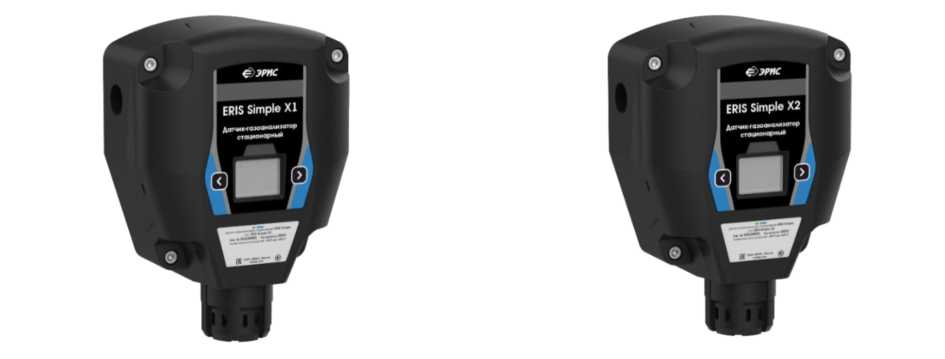

Рисунок 1 - Общий вид Датчиков-газоанализаторов исполнения ERIS Simple X1
Рисунок 2 - Общий вид Датчиков-газоанализаторов исполнения ERIS Simple X2

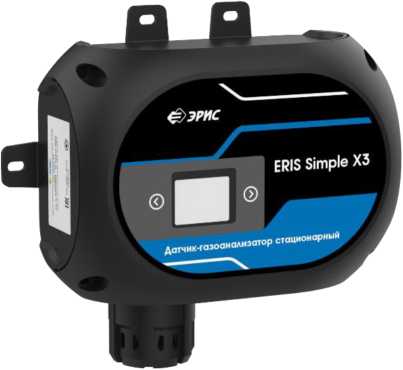

Рисунок 3 - Общий вид датчиков-газоанализаторов исполнения ERIS Simple X3
Рисунок 4 - Общий вид датчиков-газоанализаторов исполнения ERIS Simple X4
Место нанесения заводского номера
Датчик-газоанализатор стационарный ERIS Simple исп. ERIS Simple ХЗ
Зав. Na SI3220001 Год выпуска 20ХХ
температура эксплуатации от - 60°С до +65°С
Г НI ООО “эрис>>- Россия
LIIL erkkip.com
Место нанесения знака утверждения типа

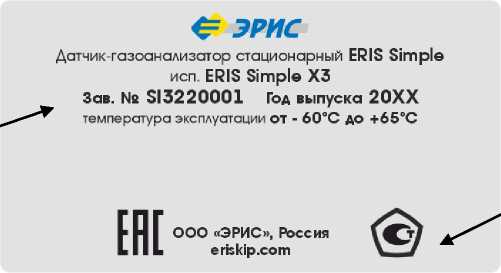

Рисунок 5 - Идентификационная табличка датчиков-газоанализаторов
Датчики-газоанализаторы имеют следующие виды программного обеспечения (далее -ПО), разработанные изготовителем:
- встроенное ПО обеспечивает непрерывное автоматическое измерение массовой концентрации и (или) объемной доли горючих газов, паров горючих жидкостей, токсичных газов, летучих органических соединений и кислорода, контроль за превышением установленных пороговых значений, непрерывную самодиагностику аппаратной части датчиков-газоанализаторов, преобразование измеряемой концентрации в унифицированный токовый сигнал и выдачу информации по цифровым каналам связи.
- внешнее ПО предназначено для просмотра, изменения конфигурации датчиков-газоанализаторов, настройки токового выхода и чувствительности сенсоров по газу, просмотр содержимого архива измерений.
Уровень защиты ПО датчиков-газоанализаторов «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО датчиков-газоанализаторов указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО датчиков-газоанализаторов
| Идентификационные данные (признаки) | Значение |
| Встроенное ПО | |
| Идентификационное наименование ПО | SMPL |
| Номер версии (идентификационный номер ПО), не ниже | v.1.01 |
| Внешнее ПО | |
| Идентификационное наименование ПО | ERIS Simple |
| Номер версии (идентификационный номер ПО), не ниже | v.1.01 |
Основные метрологические характеристики датчиков-газоанализаторов приведены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики для датчиков-газоанализаторов с использованием IR - инфракрасных, CT - термокаталитических, PP - полупроводниковых, DL
- спектроскопических диодно-лазерных TDLAS, MS - полупроводниковых MEMS сенсоров
| Определяемый компонент1) | Модификация сенсора2) | Диапазон измерений3), 4) довзрывоопасной концентрации, % НКПР5) (объемной доли, %), массовой концентрации, мг/м3 | Пределы допускаемой основной погрешности6) | ||
| абсолютной, % НКПР (объемная доля, %), мг/м3 | относительной, % | ||||
| 1 | 2 | 3 | 4 | 5 | |
| Акрилонитрил (C3H3N) | XX-C3H3N-5O | от 0 до 50 (от 0 до 1,4) | ±5 (±0,14) | - | |
| XX-C3H3N-1OO | от 0 до 100 (0 до 2,8) | от 0 до 50 включ. (от 0 до 1,4 включ.) | ±5 (±0,14) | - | |
| св. 50 до 100 (св. 1,4 до 2,8) | - | ±10 | |||
| Аммиак (NH3) | XX-NH3-50T | от 0 до 50 (от 0 до 7,5) | ±3 (±0,45) | - | |
| Ацетилен (C2H2) | XX-C2H2-5O | от 0 до 50 (от 0 до 1,15) | ±5 (±0,115) | - | |
| XX-C2H2-1OO | от 0 до 100 (0 до 2,3) | от 0 до 50 включ. (от 0 до 1,15 включ.) | ±5 (±0,115) | - | |
| св. 50 до 100 (св. 1,15 до 2,3) | - | ±10 | |||
| 2-пропанон (ацетон) (СзН6О) | XX-C3H6O-50 | от 0 до 50 (от 0 до 1,25) | ±5 (±0,125) | - | |
| XX-C3H6O-1OO | от 0 до 100 (от 0 до 2,5) | от 0 до 50 включ. (от 0 до 1,25 включ.) | ±5 (±0,125) | - | |
| св. 50 до 100 (св. 1,25 до 2,5) | - | ±10 | |||
| Ацетонитрил (CH3CN) | XX-CH3CN-50 | от 0 до 50 (от 0 до 1,5) | ±5 (±0,07) | - | |
| XX-C2H3N-100 | от 0 до 100 (от 0 до 3) | от 0 до 50 включ. (от 0 до 1,5 включ.) | ±5 (±0,07) | - | |
| Определяемый компонент1) | Модификация сенсора2) | Диапазон измерений3), 4) довзрывоопасной концентрации, % НКПР5) (объемной доли, %), массовой концентрации, мг/м3 | Пределы допускаемой основной погрешности6) | |
| абсолютной, % НКПР (объемная доля, %), мг/м3 | относительной, % | |||
| 1 | 2 | 3 | 4 | 5 |
| св. 50 до 100 (св. 1,5 до 3) | - | ±10 | ||
| Определяемый компонент1) | Модификация сенсора2) | Диапазон измерений3) 4) довзрывоопасной концентрации, % НКПР5) (объемной доли, %), массовой концентрации, мг/м3 | Пределы допускаемой основной погрешности6) | ||
| абсолютной, % НКПР (объемная доля, %), мг/м3 | относительной, % | ||||
| 1 | 2 | 3 | 4 | 5 | |
| Бензол (СбН6) | ХХ-СбНб-50 | от 0 до 50 (от 0 до 0,6) | ±5 (±0,06) | - | |
| ХХ-СбНб-100 | от 0 до 100 (от 0 до 1,2) | от 0 до 50 включ. (от 0 до 0,6 включ.) | ±5 (±0,06) | - | |
| св. 50 до 100 (св. 0,6 до 1,2) | - | ±10 | |||
| 1,3-бутадиен (дивинил) (C4H6) | XX-C4H6-50 | от 0 до 50 (от 0 до 0,7) | ±5 (±0,07) | - | |
| XX-C4H6-100 | от 0 до 100 (от 0 до 1,4) | от 0 до 50 включ. (от 0 до 0,7 включ.) | ±5 (±0,07) | - | |
| св. 50 до 100 (св. 0,7 до 1,4) | - | ±10 | |||
| Бутан (н-бутан) (C4H10) | ХХ-С4Н10-50Т | от 0 до 50 (от 0 до 0,7) | ±3 (±0,042) | - | |
| XX-C4H10-100Т | от 0 до 100 (от 0 до 1,4) | от 0 до 50 включ. (от 0 до 0,7 включ.) | ±3 (±0,042) | - | |
| св. 50 до 100 (св. 0,7 до 1,4) | - | ±5 | |||
| Бутанол(н-бутанол) (C4H9OH) | XX-C4H9OH- 50 | от 0 до 50 (от 0 до, 0,7) | ±5 (±0,07) | - | |
| XX-C4H9OH- 100 | от 0 до 100 (от 0 до 1,4) | от 0 до 50 (от 0 до 0,7 включ.) | ±5 (±0,07) | - | |
| св. 50 до 100 (св. 0,7 до 1,4) | - | ±10 | |||
| 2-бутанон (МЭК) C4H8O | XX-C4H8O-50 | от 0 до 5 | 0 (от 0 до 0,75) | ±5 (±0,075) | - |
| XX-C4H8O-100 | от 0 до 100 (от 0 до 1,5) | от 0 до 50 (от 0 до 0,75) | ±5 (±0,075) | - | |
| от 50 до 100 (от 0,75 до 1,5) | - | ±10 | |||
| Бутилацетат (C6H12O2) | XX-C6H12O2-50 | от 0 до 50 (от 0 до 0,6) | ±5 (±0,06) | - | |
| 1-бутен (бутилен) (С4Ш) | XX-C4H8-50 | от 0 до 50 (от 0 до 0,8) | ±5 (±0,08) | - | |
| XX-C4H8-100 | от 0 до 100 (от 0 до 1,6) | от 0 до 50 включ. (от 0 до 0,8 включ.) | ±5 (±0,08) | - | |
| св. 50 до 100 (св 0,8 до 1,6) | - | ±10 | |||
| Винилхлорид (C2H3C1) | XX-C2H3CL-50 | от 0 до 50 (от 0 до 1,8) | ±5 (±0,18) | - | |
| XX-C2H3CL- 100 | от 0 до 100 (от 0 до 3,6) | от 0 до 50 включ. (от 0 до 1,8 включ.) | ±5 (±0,18) | - | |
| св. 50 до 100 (св. 1,8 до 3,6) | |||||
| Водород (H2) | XX-H2-50 | от 0 до 50 (от 0 до 2) | ±5 (±0,2) | - | |
| XX-H2-100 | от 0 до 100 (от 0 до 4) | от 0 до 50 включ. (от 0 до 2 включ.) | ±5 (±0,2) | - | |
| св. 50 до 100 (св. 2 до 4) | - | ±10 | |||
| Определяемый компонент1) | Модификация сенсора2) | Диапазон измерений3), 4) довзрывоопасной концентрации, % НКПР5) (объемной доли, %), массовой концентрации, мг/м3 | Пределы допускаемой основной погрешности6) | ||
| абсолютной, % НКПР (объемная доля, %), мг/м3 | относительной, % | ||||
| 1 | 2 | 3 | 4 | 5 | |
| Гексан (н-гексан) (СбН14) | XX-C6H14-50T | от 0 до 50 (от 0 до 0,5) | ±3 (±0,025) | - | |
| XX-C6H14-100T | от 0 до 100 (от 0 до 1) | от 0 до 50 (от 0 до 0,5 включ.) | ±3 (±0,025) | - | |
| св. 50 до 100 (св. 0,5 до 1) | - | ±5 | |||
| 1-гексен (СбН12) | XX-C6H12-50 | от 0 до 50 (от 0 до 0,6) | ±5 (±0,06) | - | |
| XX-C6H12-100 | от 0 до 100 (от 0 до 1,2) | от 0 до 50 включ. (от 0 до 0,6 включ.) | ±5 (±0,06) | - | |
| св. 50 до 100 (св. 0,6 до 1,2) | - | ±10 | |||
| Гептан (н-гептан) (C7H16) | XX-C7H16-50 | от 0 до 50 (от 0 до 0,425) | ±5 (±0,042) | - | |
| XX-C7H16-100 | от 0 до 100 (от 0 до 0,85) | от 0 до 50 включ. (от 0 до 0,425 включ.) | ±5 (±0,042) | - | |
| св. 50 до 100 (св. 0,425 до 0,85) | - | ±10 | |||
| Декан (н-декан) (C10H22) | XX-C10H22-50 | от 0 до 50 (от 0 до 0,35) | ±5 (±0,035) | - | |
| Диметиловый Эфир (C2H6O) | XX-C2H6O-50 | от 0 до 5 | 0 (от 0 до 1,35) | ±5 (±0,135) | - |
| XX-C2H6O-100 | от 0 до 100 (от 0 до 2,7) | от 0 до 50 включ. (от 0 до 1,35 включ.) | ±5 (±0,135) | - | |
| св. 50 до 100 (св. 1,35 до 2,7) | - | ±10 | |||
| Диметиламин (C2H7N) | XX-C2H7N-50 | от 0 до 50 (от 0 до 1,4) | ±5 (±0,14) | - | |
| XX-C2H7N-100 | от 0 до 100 (от 0 до 2,8) | от 0 до 50 включ. (от 0 до 1,4 включ.) | ±5 (±0,14) | - | |
| св. 50 до 100 (св. 1,4 до 2,8) | - | ±10 | |||
| Диметилсульф ид (C2H6S) | XX-C2H6S-50 | от 0 до 50 (от 0 до 1,1) | ±5 (±0,11) | - | |
| XX-C2H6S-100 | от 0 до 100 (от 0 до 2,2) | от 0 до 50 включ. (от 0 до 1,1 включ.) | ±5 (±0,11) | - | |
| св. 50 до 100 (св. 1,1 до 2,2) | - | ±10 | |||
| Диметилдисул ьфид (C2H6S2) | XX-C2H6S2-50 | от 0 до 50 (от 0 до 1,1) | ±5 (±0,11) | - | |
| XX-C2H6S2-100 | от 0 до 100 (от 0 до 2,2) | от 0 до 50 включ. (от 0 до 1,1 включ.) | ±5 (±0,11) | - | |
| св. 50 до 100 (св. 1,1 до 2,2) | - | ±10 | |||
| Определяемый компонент1) | Модификация сенсора2) | Диапазон измерений3)’ 4) довзрывоопасной концентрации, % НКПР5) (объемной доли, %), массовой концентрации, мг/м3 | Пределы допускаемой основной погрешности6) | ||
| абсолютной, % НКПР (объемная доля, %), мг/м3 | относительной, % | ||||
| 1 | 2 | 3 | 4 | 5 | |
| 1,2-диметилбен-зол (о-ксилол) (o-CsHio) | ХХ-о-С8Н1о-50 | от 0 до 50 (от 0 до 0,5) | ±5 (±0,05) | - | |
| 1,3-диметилбензол (м-ксилол) (m-CsHio) | XX-m-C8H1o- 50 | от 0 до 50 (от 0 до 0,5) | ±5 (±0,05) | - | |
| 1,4-диметилбензол (п-ксилол) (p-C8Hio) | ХХ-Р-С8Н10-50 | от 0 до 50 (от 0 до 0,45) | ±5 (±0,045) | - | |
| 1,2-дихлорэтан (C2H4CI2) | XX-C2H4CI2-5O | от 0 до 50 (от 0 до 3,1) | ±5 (±0,31) | - | |
| XX-C2H4CI2-1OO | от 0 до 1OO (от 0 до 6,2) | от 0 до 50 включ. (от 0 до 3,1 включ.) | ±5 (±0,31) | - | |
| св. 50 до 100 (св. 3,1 до 6,2) | - | ±10 | |||
| Диэтиламин (C4HiiN) | XX-C4HiiN-5O | от 0 до 50 (от 0 до 0,85) | ±5 (±0,085) | - | |
| XX-C4HiiN- 1OO | от 0 до 100 (от 0 до 1,7) | от 0 до 50 включ. (от 0 до 0,85 включ.) | ±5 (±0,085) | - | |
| св. 50 до 100 (св. 0,85 до 1,7) | - | ±10 | |||
| Диэтиловый эфир (C4HioO) | XX-C2H10O-50 | от 0 до 5 | O (от 0 до 0,85) | ±5 (±0,085) | - |
| XX-C2H10O-1OO | от 0 до 100 (от 0 до 1,7) | от 0 до 50 включ. (от 0 до 0,85 включ.) | ±5 (±0,085) | - | |
| св. 50 до 100 (св. 0,85 до 1,7) | - | ±10 | |||
| 2-метилпропан (изобутан) (i- C4Hio) | XX-i-C4H1O-5OT | от 0 до 50 (от 0 до 0,65) | ±3 (±0,039) | - | |
| XX-L-C4H10-1OOT | от 0 до 100 (от 0 до 1,3) | от 0 до 50 включ. (от 0 до 0,65 включ.) | ±3 (±0,039) | - | |
| св. 50 до 100 (св. 0,65 до 1,3) | - | ±5 | |||
| 2-метилпропен (изобутилен) (i-C4Hs) | XX-i-C4H8-5O | от 0 до 50 (от 0 до 0,8) | ±5 (±0,08) | - | |
| XX-i-C4H8-1OO | от 0 до 100 (от 0 до 1,6) | от 0 до 50 включ. (от 0 до 0,8 включ.) | ±5 (±0,08) | - | |
| св. 50 до 100 (св. 0,8 до 1,6) | - | ±10 | |||
| Определяемый компонент1) | Модификация сенсора2) | Диапазон измерений3) 4) довзрывоопасной концентрации, % НКПР5) (объемной доли, %), массовой концентрации, мг/м3 | Пределы допускаемой основной погрешности6) | ||
| абсолютной, % НКПР (объемная доля, %), мг/м3 | относительной, % | ||||
| 1 | 2 | 3 | 4 | 5 | |
| 2-метил-1-пропанол (изобутанол) (i-C4H9OH) | XX-C4HioO-50 | от 0 до 50 (от 0 до 0,7) | ±5 (±0,07) | - | |
| 2-метил-1,3-бутадиен (изопрен) (C5H8) | XX-C5H8-50 | от 0 до 5 | 0 (от 0 до 0,85) | ±5 (±0,085) | - |
| XX-C5H8-100 | от 0 до 100 (от 0 до 1,7) | от 0 до 50 включ. (от 0 до 0,85 включ.) | ±5 (±0,085) | - | |
| св. 50 до 100 (св. 0,85 до 1,7) | - | ±10 | |||
| 2-пропанол (изопропанол) (ЬСзНтОН) | ХХ-СзН8О-50 | от 0 до 50 (от 0 до 1) | ±5 (±0,1) | - | |
| Метан (CH4) | ХХ-СН4-50Т | от 0 до 50 (от 0 до 2,2) | ±3 (±0,13) | - | |
| XX-CH4-100T | от 0 до 100 (от 0 до 4,4) | от 0 до 50 включ. (от 0 до 2,2 включ.) | ±3 (±0,13) | - | |
| св. 50 до 100 (св. 2,2 до 4,4) | - | ±5 | |||
| XX-CH4-50 | от 0 до 50 (от 0 до 2,2) | ±5 (±0,22) | - | ||
| XX-CH4-100 | от 0 до 100 (от 0 до 4,4) | от 0 до 50 включ. (от 0 до 2,2 включ.) | ±5 (±0,22) | - | |
| св. 50 до 100 (св. 2,2 до 4,4) | - | ±10 | |||
| XX-CH4-7000 | от 0 до 7000 мг/м3 | от 0 до 500 мг/м3 включ. | ±50 мг/м3 | - | |
| св. 500 до 7000 мг/м3 | ± (0,152- Х8) -15,6) мг/м3 | - | |||
| Метанол (СНзОН) | ХХ-СНзОН-50 | от 0 до 50 (от 0 до 3) | ±5 (±0,3) | - | |
| 2-метилбутан (изопентан) (i-C5H12) | XX-i-C5H12-50 | от 0 до 5 | 0 (от 0 до 0,65) | ±5 (±0,065) | - |
| XX-i-C5H12-100 | от 0 до 100 (от 0 до 1,3) | от 0 до 50 (от 0 до 0,65) | ±5 (±0,065) | - | |
| от 50 до 100 (от 0,65 до 1,3) | - | ±10 | |||
| Метилмеркапт ан (метантиол) (CH3SH) | XX-CH3SH-50 | от 0 до 5 | 0 (от 0 до 2,05) | ±5 (±0,21) | - |
| XX-CH3SH-50 | от 0 до 100 (от 0 до 4,1) | от 0 до 50 включ. (от 0 до 2,05 включ.) | ±5 (±0,21) | - | |
| св. 50 до 100 (св. 2,05 до 4,1) | - | ±10 | |||
| Определяемый компонент1) | Модификация сенсора2) | Диапазон измерений3), 4) довзрывоопасной концентрации, % НКПР5) (объемной доли, %), массовой концентрации, мг/м3 | Пределы допускаемой основной погрешности6) | ||
| абсолютной, % НКПР (объемная доля, %), мг/м3 | относительной, % | ||||
| 1 | 2 | 3 | 4 | 5 | |
| Метилацетат (СзНбОг) | ХХ-СзНбО2-50 | от 0 до 5 | 0 (от 0 до 1,55) | ±5 (±0,16) | - |
| ХХ-СзНбО2-50 | от 0 до 100 (от 0 до 3,1) | от 0 до 50 включ. (от 0 до 1,55 включ.) | ±5 (±0,16) | - | |
| св. 50 до 100 (св. 1,55 до 3,1) | - | ±10 | |||
| Метил-трет-бутиловый эфир (МТБЭ) (C5Hi2O) | XX-C5H12O-5O | от 0 до 5 | 0 (от 0 до 0,75) | ±5 (±0,075) | - |
| XX-C5H12O- 100 | от 0 до 100 (от 0 до 1,5) | от 0 до 50 включ. (от 0 до 0,75 включ.) | ±5 (±0,075) | - | |
| св. 50 до 100 (св. 0,75 до 1,5) | - | ±10 | |||
| Монометилам ин (CH5N) | XX-CH5N-50 | от 0 до 50 (от 0 до 2,1) | ±5 (±0,21) | - | |
| XX-CH5N-100 | от 0 до 100 (от 0 до 4,2) | от 0 до 50 включ. (от 0 до 2,1 включ.) | ±5 (±0,21) | - | |
| св. 50 до 100 (св. 2,1 до 4,2) | - | ±10 | |||
| Нонан (C9H2O) | XX-C9H20-50 | от 0 до 50 (от 0 до 0,35) | ±5 (±0,035) | - | |
| Октан (н-октан) (C8Hie) | XX-C8H18-50 | от 0 до 50 (от 0 до 0,4) | ±5 (±0,04) | - | |
| 1-октен (C8H16) | XX-C8H16-50 | от 0 до 50 (от 0 до 0,45) | ±5 (±0,045) | - | |
| Пары нефтепродуктов7) (по пропану C3H8) | ХХ-ПН-50 | от 0 до 50 | ±5 | - | |
| Пары нефтепродуктов7) (по пропану C3H8) | ХХ-ПН-100 | от 0 до 100 | ±5 | - | |
| Пентан (C5H12) | XX-C5Hi2-50T | от 0 до 50 (от 0 до 0,55) | ±3 (±0,033) | - | |
| XX-C5H12-100Т | от 0 до 100 (от 0 до 1,1) | от 0 до 50 включ. (от 0 до 0,55 включ.) | ±3 (±0,033) | - | |
| св. 50 до 100 (св. 0,55 до 1,1) | - | ±5 | |||
| Определяемый компонент1) | Модификация сенсора2) | Диапазон измерений3), 4) довзрывоопасной концентрации, % НКПР5) (объемной доли, %), массовой концентрации, мг/м3 | Пределы допускаемой основной погрешности6) | ||
| абсолютной, % НКПР (объемная доля, %), мг/м3 | относительной, % | ||||
| 1 | 2 | 3 | 4 | 5 | |
| Пропан (Calls) | ХХ-СзН8-50Т | от 0 до 50 (от 0 до 0,85) | ±3 (±0,051) | - | |
| ХХ-СзН8-100Т | от 0 до 100 (от 0 до 1,7) | от 0 до 50 включ. (от 0 до 0,85 включ.) | ±3 (±0,051) | - | |
| св. 50 до 100 (св. 0,85 до 1,7) | - | ±5 | |||
| ХХ-СзН8-50 | от 0 до 5 | 0 (от 0 до 0,85) | ±5 (±0,085) | - | |
| XX-C3H8-IOO | от 0 до 100 (от 0 до 1,7) | от 0 до 50 включ. (от 0 до 0,85 включ.) | ±5 (±0,085) | - | |
| св. 50 до 100 (св. 0,85 до 1,7) | - | ±10 | |||
| Пропанол-1 (пропиловый спирт) (C3H7OH) | XX-C3H7OH- 50 | от 0 до 50 (от 0 до 1,05) | ±5 (±0,1) | - | |
| Пропилен (СзН6) | ХХ-СзНб-50 | от 0 до 50 (от 0 до 1) | ±5 (±0,1) | - | |
| ХХ-СзНб-100 | от 0 до 100 (от 0 до 2) | от 0 до 50 включ. (от 0 до 1 включ.) | ±5 (±0,1) | - | |
| св. 50 до 100 (св. 1 до 2) | - | ±10 | |||
| Оксид пропилена (СзН6О) | ХХ-СзНбО-50 | от 0 до 50 (от 0 до 0,95) | ±5 (±0,095) | - | |
| ХХ-СзНбО-100 | от 0 до 100 _ (от 0 до 1,9) | т 0 до 50 включ. (от 0 до 0,95 включ.) | ±5 (±0,095) | - | |
| св. 50 до 100 (св. 0,95 до 1,9) | - | ±10 | |||
| Фенилэтилен (стирол) (CsHs) | XX-C8H8-50 | от 0 до 50 (от 0 до 0,5) | ±5 (±0,055) | - | |
| Сумма углеводородов по метану (CxHy) | XX-CxHyCH4-50T | от 0 до 50 (от 0 до 2,2) | ±3 (±0,132) | - | |
| XX-CxHyCH4-100T | от 0 до 100 (от 0 до 4,4) | от 0 до 50 включ. (от 0 до 2,2 включ.) | ±3 (±0,132) | - | |
| св. 50 до 100 (св. 2,2 до 4,4) | - | ±5 | |||
| XX-CxHyCH4- 3000 | от 0 до 3000 мг/м3 | от 0 до 500 мг/м3 включ. | ±50 мг/м3 | - | |
| св. 500 до 3000 мг/м3 | ± (0,152- Х8) -15,6) мг/м3 | - | |||
| Определяемый компонент1) | Модификация сенсора2) | Диапазон измерений3), 4) довзрывоопасной концентрации, % НКПР5) (объемной доли, %), массовой концентрации, мг/м3 | Пределы допускаемой основной погрешности6) | ||
| абсолютной, % НКПР (объемная доля, %), мг/м3 | относительной, % | ||||
| 1 | 2 | 3 | 4 | 5 | |
| Сумма углеводородов по пропану (СхНу) | ХХ-СхНуСзН8-50T | от 0 до 50 (от 0 до 0,85) | ±3 (±0,051) | - | |
| ХХ-СхНуСзН8-100T | от 0 до 100 (от 0 до 1,7) | от 0 до 50 включ. (от 0 до 0,85 включ.) | ±3 (±0,051) | - | |
| св. 50 до 100 (св. 0,85 до 1,7) | - | ±5 | |||
| ХХ-СхНуСзН8-3000 | от 0 до 3000 мг/м3 | от 0 до 500 мг/м3 включ. | ±50 мг/м3 | - | |
| св. 500 до 3000 мг/м3 | ± (0,152- Х8) -15,6) мг/м3 | - | |||
| Сумма углеводородов по гексану (CxHy) | ХХ-СхНуСбН14-50T | от 0 до 50 (от 0 до 0,5) | ±3 (±0,03) | - | |
| ХХ-СхНуСбН14-100T | от 0 до 100 (от 0 до 1) | от 0 до 50 включ. (от 0 до 0,5 включ.) | ±3 (±0,03) | - | |
| св. 50 до 100 (св. 0,5 до 1) | - | ±5 | |||
| Толуол (метилбензол) (С6Н5СНз) | ХХ-С7Н8-50 | от 0 до 50 (от 0 до 0,5) | ±5 (±0,05) | - | |
| Хлорбензол (C6H5Cl) | ХХ-СбНбСЬ-50 | от 0 до 50 (от 0 до 0,65) | ±5 (±0,065) | - | |
| Циклогексан (СбН12) | ХХ-СбН12-50 | от 0 до 50 (от 0 до 0,5) | ±5 (±0,05) | - | |
| ХХ-СбН12-100 | от 0 до 100 _ (от 0 до 1,0) | от 0 до 50 включ. (от 0 до 0,5 включ.) | ±5 (±0,05) | - | |
| св. 50 до 100 (св. 0,5 до 1,0) | - | ±10 | |||
| Циклопентан (С5Ню) | ХХ-С5Н10-5О | от 0 до 50 (от 0 до 0,7) | ±5 (±0,07) | - | |
| ХХ-С5Н10-1ОО | от 0 до 100 _ (от 0 до 1,4) | от 0 до 50 включ. (от 0 до 0,7 включ.) | ±5 (±0,07) | - | |
| св. 50 до 100 (св. 0,7 до 1,4) | - | ±10 | |||
| Определяемый компонент1) | Модификация сенсора2) | Диапазон измерений3), 4) довзрывоопасной концентрации, % НКПР5) (объемной доли, %), массовой концентрации, мг/м3 | Пределы допускаемой основной погрешности6) | ||
| абсолютной, % НКПР (объемная доля, %), мг/м3 | относительной, % | ||||
| 1 | 2 | 3 | 4 | 5 | |
| Циклопропан (СзН6) | ХХ-СзНб-50 | от 0 до 50 (от 0 до 1,2) | ±5 (±0,12) | - | |
| ХХ-СзНб-100 | от 0 до 100 _ (от 0 до 2,4) | от 0 до 50 включ. (от 0 до 1,2 включ.) | ±5 (±0,12) | - | |
| св. 50 до 100 (св. 1,2 до 2,4) | - | ±10 | |||
| Этан (C2H6) | XX-C2H6-50T | от 0 до 50 (от 0 до 1,2) | ±3 (±0,03) | - | |
| XX-C2H6-IOOT | от 0 до 100 (от 0 до 2,4) | от 0 до 50 включ. (от 0 до 1,2. включ.) | ±3 (±0,03) | - | |
| св. 50 до 100 (св. 1,2 до 2,4) | - | ±5 | |||
| Этанол (этиловый спирт) (C2H5OH) | XX-C2H5OH- 50 | от 0 до 50 (от 0 до 1,55) | ±5 (±0,16) | - | |
| XX-C2H5OH- 100 | от 0 до 100 (от 0 до 3,1) | от 0 до 50 включ. (от 0 до 1,55) | ±5 (±0,16) | - | |
| св. 50 до 100 (св. 1,55 до 3,1) | - | ±10 | |||
| Этилацетат (C4H8O2) | XX-C4H8O2-50 | от 0 до 50 (от 0 до 1) | ±5 (±0,1) | - | |
| XX-C4H8O2-50 | от 0 до 100 _ (от 0 до 2) | от 0 до 50 включ. (от 0 до 1 включ.) | ±5 (±0,1) | - | |
| св. 50 до 100 (св. 1 до 2) | - | ±10 | |||
| Этилбензол (CeHio) | XX-C8H10-5O | от 0 до 50 (от 0 до 0,4) | ±5 (±0,04) | - | |
| Этилен (C2H4) | XX-C2H4-50T | от 0 до 5 | 0 (от 0 до 1,15) | ±3 (±0,069) | - |
| XX-C2H4-100T | от 0 до 100 (от 0 до 2,3) | от 0 до 50 включ. (от 0 до 1,15 включ.) | ±3 (±0,069) | - | |
| св. 50 до 100 (св. 1,15 до 2,3) | - | ±5 | |||
| Оксид этилена (C2H4O) | XX-C2H4O-5O | от 0 до 50 (от 0 до 1,3) | ±5 (±0,13) | - | |
| ХХ-С2Н4О-1ОО | от 0 до 100 (от 0 до 2,6) | от 0 до 50 включ. (от 0 до 1,3 включ.) | ±5 (±0,13) | - | |
| св. 50 до 100 (св. 1,3 до 2,6) | - | ±10 | |||
| Этилмеркап-тан (этантиол) (C2H5SH) | XX-C2H5SH-50 | от 0 до 50 (от 0 до 1,4) | ±5 (±0,14) | - | |
| xx-C2H5Sh- 100 | от 0 до 100 _ (от 0 до 2,8) | от 0 до 50 включ. (от 0 до 1,4 включ.) | ±5 (±0,14) | - | |
| св. 50 до 100 (св. 1,4 до 2,8) | - | ±10 | |||
1) Датчики-газоанализаторы, градуированные на вещества, не приведенные в данной
таблице, но указанные в руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов.
2) XX - Буквенные обозначения в модификации, указываются в зависимости от используемого сенсора (IR -инфракрасный, CT - термокаталитический, PP -полупроводниковый, DL - спектроскопический диодно-лазерный TDLAS, MS -полупроводниковый MEMS).
3) Диапазон показаний концентрации для всех определяемых компонентов от 0 до 100 % НКПР.
4) Диапазон показаний выходных сигналов соответствует диапазону от 0 до 100 % НКПР или диапазону измерений. В зависимости от заказа диапазон показаний может быть установлен в соответствии с диапазоном измерений, указанным в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу).
5) Значения НКПР горючих газов указаны в соответствии с ГОСТ Р МЭК 60079-20-12011, для паров нефтепродуктов - в соответствии с государственными стандартами на нефтепродукты конкретного вида.
6) В нормальных условиях эксплуатации (20 ОС и 760 мм рт. ст., 60% отн. влажности).
7) Топливо дизельное по ГОСТ 305-2013, топливо дизельное ЕВРО по ГОСТ Р 523682005, топливо дизельное ЕВРО по ГОСТ 32511-2013, уайт-спирит по ГОСТ 3134-78, топливо для реактивных двигателей по ГОСТ 10227-86, топливо для реактивных двигателей по ГОСТ 10227-2013, топливо авиационное по ГОСТ Р 52050-2006, топлива термостабильные Т-6 и Т-8В для реактивных двигателей по ГОСТ 12308-89, бензин автомобильный в соответствии с техническим регламентом «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту», бензин авиационный по ГОСТ 1012-2013, газовый конденсат, бензин неэтилированный по ГОСТ Р 51866-2002, Топлива для двигателей внутреннего сгорания. Бензин неэтилированный по ГОСТ Р 51105-2020, керосин по ТУ 38.71-58-10-01, керосин по ТУ 38.401-58-8-90, керосин по ОСТ 38.01407-86
8) где Х - Содержание определяемого компонента в поверочной газовой смеси, %(мг/м3)
Таблица 3 - Метрологические характеристики датчиков-газоанализаторов с использованием EC - электрохимических, PID - фотоионизационных, FR - инфракрасных на хладоны, IR -инфракрасных сенсоров_____________________________________________________________
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, млн"1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности3) | |||
| абсолютной, объемная доля, млн"1 (массовая концентрация, мг/м3) | относительной, % | приведенной4), % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| Токсичные и горючие газы, кислород, определяемые EC сенсорами | ||||||
| Азотная кислота (HNO3) (по диоксиду азота NO2) | EC-HNO3-8 | от 0 до 8 (от 0 до 20) | от 0 до 0,8 включ. (от 0 до 2 включ.) | ±0,16 (±0,4) | - | - |
| св. 0,8 до 8 (св. 2 до 20) | - | ±20 | - | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, млн-1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности3) | |||
| абсолютной, объемная доля, млн"1 (массовая концентрация, мг/м3) | относительной, % | приведенной4), % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| Акрилонитрил (C3H3N) | EC-C3H3N-8O | от 0 до 80 (от 0 до 176) | от 0 до 10 включ. (от 0 до 22 включ.) | ±1,5 (±3,3) | - | - |
| св. 10 до 80 (св. 22 до 176) | - | ±15 | - | |||
| Аммиак (NH3) | EC-NH3-100 | от 0 до 100 (от 0 до 71) | от 0 до 10 включ. (от 0 до 7,1 включ.) | ±2 (±1,4) | - | - |
| св. 10 до 100 (св. 7,1 до 71) | - | ±20 | - | |||
| EC-NH3-200 | от 0 до 200 (от 0 до 142) | от 0 до 10 включ. (от 0 до 7,1 включ.) | ±2 (±1,4) | - | - | |
| св. 10 до 200 (св. 7,1 до 142) | - | ±20 | - | |||
| EC-NH3-300 | от 0 до 300 (от 0 до 213) | от 0 до 28,3 включ. (от 0 до 20 включ.) | ±4,2 (±3) | - | - | |
| св. 28,3 до 300 (св. 20 до 213) | - | ±15 | - | |||
| EC-NH3-8OO | от 0 до 800 (от 0 до 566) | от 0 до 28,3 включ. (от 0 до 20 включ.) | ±4,2 (±3) | - | - | |
| св. 28,3 до 800 (св. 20 до 566) | - | ±15 | - | |||
| EC-NH3-1000 | от 0 до 1000 (от 0 до 710) | от 0 до 100 включ. (от 0 до 71 включ.) | ±15 (±10,6) | - | - | |
| св. 100 до 1000 (св. 71 до 710) | - | ±15 | - | |||
| EC-NH3-5000 | от 0 до 5000 (от 0 до 3540) | от 0 до 500 включ. (от 0 до 354 включ.) | ±75 (±53,1) | - | - | |
| св. 500 до 5000 (св. 354 до 3540) | - | ±15 | - | |||
| Арсин AsH3 | EC-AsH3-1 | от 0 до 1 (от 0 до 3,24) | от 0 до 0,1 включ. (от 0 до 0,32 включ.) | ±75 (±53,1) | - | - |
| св. 0,1 до 1 (св. 0,32 до 3,24) | - | ±15 | - | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, млн-1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности3) | |||
| абсолютной, объемная доля, млн"1 (массовая концентрация, мг/м3) | относительной, % | приведенной4), % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| Бром (Вгг) | ЕС-ВГ2-5 | от 0 до 5 (от 0 до 33,2) | от 0 до 1 включ. (от 0 до 6,6 включ.) | ±0,2 (±1,3) | - | - |
| св. 1 до 5 (св. 6,6 до 33,2) | - | ±20 | - | |||
| Водород (H2) | EC-H2-1000 | от 0 до 1000 (от 0 до 84) | от 0 до 100 включ. (от 0 до 8,4 включ.) | ±10 (±0,84) | - | - |
| св. 100 до 1000 (св. 8,4 до 84) | - | ±10 | - | |||
| 1,1-диметилгидраз ИН (C21 18N2 ) (НДМГ) | EC-C2H8N2-0,4 | от 0 до 0,4 (от 0 до 1) | от 0 до 0,04 включ. (от 0 до 0,1 включ.) | ±0,04 (±0,025) | - | - |
| св. 0,04 до 0,4 (св. 0,1 до 1) | - | ±25 | - | |||
| Гидразин (N2H4) | EC-N2H4-1 | от 0 до 1 (от 0 до 1,3) | от 0 до 0,1 включ. (от 0 до 0,13 включ.) | ±0,03 (±0,04) | - | - |
| св. 0,1 до 1 (св. 0,13 до 1,3) | - | ±20 | - | |||
| EC-N2H4-1 | от 0 до 1 (от 0 до 1,3) | от 0 до 0,24 включ. (от 0 до 0,3 включ.) | ±0,05 (±0,06) | - | - | |
| св. 0,24 до 1 (св. 0,3 до 1,3) | - | ±20 | - | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, млн-1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности3) | |||
| абсолютной, объемная доля, млн"1 (массовая концентрация, мг/м3) | относительной, % | приведенной4), % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| Диоксид азота (NO2) | EC-NO2-20 | от 0 до 20 (от 0 до 40) | от 0 до 1 включ. (от 0 до 2 включ.) | ±0,2 (±0,4) | - | - |
| св. 1 до 20 (св. 2 до 40) | - | ±20 | - | |||
| EC-NO2-50 | от 0 до 50 (от 0 до 100) | от 0 до 10 включ. (от 0 до 20 включ.) | ±2 (±4) | - | - | |
| св. 10 до 50 (св. 20 до 100) | - | ±20 | - | |||
| EC-NO2-100 | от 0 до 100 (от 0 до 191) | от 0 до 20 включ. (от 0 до 40 включ.) | ±4 (±8) | - | - | |
| св. 20 до 100 (св. 40 до 191) | - | ±20 | - | |||
| EC-NO2-500 | от 0 до 500 (от 0 до 956) | от 0 до 100 включ. (от 0 до 191 включ.) | ±20 (±40) | - | - | |
| св. 100 до 500 (св. 191 до 956) | - | ±20 | - | |||
| Диоксид серы (SO2) | EC-SO2-20 | от 0 до 20 (от 0 до 53,3) | от 0 до 3,8 включ. (от 0 до 10 включ.) | ±0,76 (±2) | - | - |
| св. 3,8 до 20 (св. 10 до 53,3) | - | ±20 | - | |||
| EC-SO2-100 | от 0 до 100 (от 0 до 266) | от 0 до 10 включ. (от 0 до 26,6 включ.) | ±2 (±5,3) | - | - | |
| св. 10 до 100 (св. 26,6 до 266 включ.) | - | ±20 | - | |||
| EC-SO2-200 | от 0 до 200 (от 0 до 532) | от 0 до 50 включ. (от 0 до 133 включ.) | ±10 (±26,6) | - | - | |
| св. 50 до 200 (св. 133 до 532) | - | ±20 | - | |||
| EC-SO2-2000 | от 0 до 2000 (от 0 до 5320) | от 0 до 200 включ. (от 0 до 532 включ.) | ±40 (±106,5) | - | - | |
| св. 200 до 2000 (св. 532 до 5320) | - | ±20 | - | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, млн-1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности3) | |||
| абсолютной, объемная доля, млн"1 (массовая концентрация, мг/м3) | относительной, % | приведенной4), % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| Диэтиламин (C4HnN) | EC-C4H11N-IO | от 0 до 10 (от 0 до 30) | от 0 до 1 включ. (от 0 до 3 включ.) | ±0,2 (±0,6) | - | - |
| св. 1 до 10 (св. 3 до 30) | - | ±20 | - | |||
| EC-C4H11N- 100 | от 0 до 100 (от 0 до 300) | от 0 до 10 включ. (от 0 до 30 включ.) | ±2 (±6) | - | - | |
| св. 10 до 100 (св. 30 до 300) | - | ±20 | - | |||
| Диоксид хлора (CIO2) (по хлору CI2) | EC-C1O2-1 | от 0 до 1 (от 0 до 2,8) | от 0 до 0,4 включ. (от 0 до 1 включ.) | ±0,08 (±0,2) | - | - |
| св. 0,4 до 1 (св. 1 до 2,8) | - | ±20 | - | |||
| Карбонилхлор ид (фосген) COCI2 | EC-COC12-1 | от 0 до 1 (от 0 до 4,1) | от 0 до 0,12 включ. (от 0 до 0,5 включ.) | ±0,02 (±0,08) | - | - |
| св. 0,12 до 1 (св. 0,5 до 4,1) | - | ±20 | - | |||
| Кислород (О2) | EC-O2-30 | от 0 до 30 % | ± 2 | - | - | |
| Метанол (СНзОН) | ЕС-СНзОН- 200 | от 0 до 200 (от 0 до 266,4) | от 0 до 11,3 включ. (от 0 до 15 включ.) | ±2,3 (±3) | - | - |
| св. 11,3 до 200 (св. 15 до 266,4) | - | ±20 | - | |||
| Метилмеркапт ан (метантиол) (CH3SH) | EC-CH3SH-10 | от 0 до 10 (от 0 до 20) | от 0 до 0,4 включ. (от 0 до 0,8 включ.) | ±0,08 (±0,16) | - | - |
| св. 0,4 до 10 (св. 0,8 до 20 ) | - | ±20 | - | |||
| Моносилан (SiH4) | EC-SiH4-50 | от 0 до 50 (от 0 до 66,8) | от 0 до 5 включ. (от 0 до 6,7 включ.) | ±1 (±1,3) | - | - |
| св. 5 до 50 (св. 6,7 до 66,8 ) | - | ±20 | - | |||
| Озон (Оз) | ЕС-Оз-0,25 | от 0 до 0,25 (от 0 до 0,5) | от 0 до 0,05 включ. (от 0 до 0,1 включ.) | ±0,01 (±0,02) | - | - |
| св. 0,05 до 0,25 (св. 0,1 до 0,5) | - | ±20 | - | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, млн-1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности3) | |||
| абсолютной, объемная доля, млн"1 (массовая концентрация, мг/м3) | относительной, % | приведенной4), % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| Оксид азота (NO) | EC-NO-25 | от 0 до 25 (от 0 до 31,2) | от 0 до 4 включ. (от 0 до 5 включ.) | ±0,8 (±1) | - | - |
| св. 4 до 25 (св. 5 до 31,2) | - | ±20 | - | |||
| EC-NO-250 | от 0 до 250 (от 0 до 312) | от 0 до 50 включ. (от 0 до 62,4 включ.) | ±10 (±12,5) | - | - | |
| св. 50 до 250 (св. 62,4 до 312) | - | ±20 | - | |||
| EC-NO-1000 | от 0 до 1000 (от 0 до 1247,4) | от 0 до 200 включ. (от 0 до 249,5 включ.) | ±50 (±62,4) | - | - | |
| св. 200 до 1000 (св. 249,5 до 1247,4) | - | ±20 | - | |||
| Монооксид углерода (CO) | EC-CO-200 | от 0 до 200 (от 0 до 232,9) | от 0 до 17,2 включ. (от 0 до 20 включ.) | ±1,72 (±2) | - | - |
| св. 17,2 до 200 (св. 20 до 232,9) | - | ±10 | - | |||
| EC-CO-500 | от 0 до 500 (от 0 до 582,2) | от 0 до 40 включ. (от 0 до 46,6 включ.) | ±4 (±4,6) | - | - | |
| св. 40 до 500 (св. 46,6 до 582,2) | - | ±10 | - | |||
| EC-CO-1000 | от 0 до 1000 (от 0 до 1164,4) | от 0 до 100 включ. (от 0 до 116,4 включ.) | ±10 (±11,6) | - | - | |
| св. 100 до 1000 (св. 116,4 до 1164,4) | - | ±10 | - | |||
| EC-CO-2000 | от 0 до 2000 (от 0 до 2328,8) | от 0 до 100 включ. (от 0 до 116,4 включ.) | ±10 (±11,6) | - | - | |
| св. 100 до 2000 (св. 116,4 до 2328,8) | - | ±10 | - | |||
| EC-CO-5000 | от 0 до 5000 (от 0 до 5822) | от 0 до 1000 включ. (от 0 до 1164,4 включ.) | ±100 (±116,4) | - | - | |
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, млн-1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности3) | |||
| абсолютной, объемная доля, млн"1 (массовая концентрация, мг/м3) | относительной, % | приведенной4), % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| св. 1000 до 5000 (св. 1164,4 до 5822) | - | ±10 | - | |||
| Сероводород (H2S) | EC-H2S-7,1 | от 0 до 7,1 (от 0 до 10) | от 0 до 2,1 включ. (от 0 до 3 включ.) | ±0,42 (±0,6) | - | - |
| св. 2,1 до 7,1 (св. 3 до 10) | - | ±20 | - | |||
| EC-H2S-17,6 | от 0 до 17,6 (от 0 до 25) | от 0 до 7,1 включ. (от 0 до 10 включ.) | ±1,42 (±2) | - | - | |
| св. 7,1 до 17,6 (св. 10 до 25 ) | - | ±20 | - | |||
| EC-H2S-30 | от 0 до 30 (от 0 до 42,5) | от 0 до 7,1 включ. (от 0 до 10 включ.) | ±1,42 (±2) | - | - | |
| св. 7,1 до 30 (св. 10 до 42,5) | - | ±20 | - | |||
| EC-H2S-50 | от 0 до 50 (от 0 до 70,8) | от 0 до 7,1 включ. (от 0 до 10 включ.) | ±1,42 (±2) | - | - | |
| св. 7,1 до 50 (св. 10 до 70,8) | - | ±20 | - | |||
| EC-H2S-100 | от 0 до 100 (от 0 до 141,7) | от 0 до 7,1 включ. 'от 0 до 10 включ.) | ±1,42 (±2) | - | - | |
| св. 7,1 до 100 (св. 10 до 141,7) | - | ±20 | - | |||
| EC-H2S-200 | от 0 до 200 (от 0 до 283,3) | от 0 до 7,1 включ. (от 0 до 10 включ.) | ±1,42 (±2) | - | - | |
| св. 7,1 до 200 (св. 10 до 283,3) | - | ±20 | - | |||
| EC-H2S-2000 | от 0 до 2000 (от 0 до 2833,1) | от 0 до 14,2 включ. (от 0 до 20 включ.) | ±2,84 (±4) | - | - | |
| св. 14,2 до 2000 (св. 20 до 2833,1) | - | ±20 | - | |||
| Сероуглерод (CS2) | EC-CS2-100 | от 0 до 100 (от 0 до 316,5) | от 0 до 10 включ. (от 0 до 31,6 включ.) | ±2 (±6,32) | - | - |
| св. 10 до 100 (св. 31,6 до 316,5) | - | ±20 | - | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, млн-1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности3) | |||
| абсолютной, объемная доля, млн"1 (массовая концентрация, мг/м3) | относительной, % | приведенной4), % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| Синильная кислота (цианистый водород) | EC-HCN-1 | от 0 до 1 (от 0 до 1,1) | - | - | ±20 | |
| EC-HCN-30 | от 0 до 30 (от 0 до 33,7) | от 0 до 0,27 включ. (от 0 до 0,3 включ.) | ±0,05 (±0,06) | - | - | |
| св. 0,27 до 30 (св. 0,3 до 33,7) | - | ±20 | - | |||
| Уксусная кислота (C2H4O2) | EC- C2H4O2- 100 | от 0 до 100 (от 0 до 250) | от 0 до 2 включ. (от 0 до 5 включ.) | ±0,4 (±1) | - | - |
| св. 2 до 100 (св. 5 до 250) | - | ±20 | - | |||
| Формальдегид (CH2O) | EC-CH2O-10 | от 0 до 10 (от 0 до 12,5) | от 0 до 0,4 включ. (от 0 до 0,5 включ.) | ±0,08 (±0,1) | - | - |
| св. 0,4 до 10 (св. 0,5 до 12,5) | - | ±20 | - | |||
| EC-CH2O-1000 | от 0 до 1000 (от 0 до 1248,2) | от 0 до 200 включ. (от 0 до 250 включ.) | ±40 (±50) | - | - | |
| св. 200 до 1000 (св. 250 до 1248,2) | - | ±20 | - | |||
| Фосфин (РНз) | EC-PH3-5 | от 0 до 5 (от 0 до 7,1) | от 0 до 0,1 включ. (от 0 до 0,14 включ.) | ±0,02 (±0,03) | - | - |
| св. 0,1 до 5 (св. 0,14 до 7,1) | - | ±20 | - | |||
| EC-PH3-10 | от 0 до 10 (от 0 до 14) | от 0 до 0,1 включ. (от 0 до 0,14 включ.) | ±0,02 (±0,03) | - | - | |
| св. 0,1 до 10 (св. 0,14 до 14) | - | ±20 | - | |||
| EC-PH3-20 | от 0 до 20 (от 0 до 28,3) | от 0 до 5 включ. (от 0 до 7,1 включ.) | ±1 (±1,4) | - | - | |
| св. 5 до 20 (св. 7 до 28,3) | - | ±20 | - | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, млн-1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности3) | |||
| абсолютной, объемная доля, млн"1 (массовая концентрация, мг/м3) | относительной, % | приведенной4), % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| Фтор (F2) | EC-F2-1 | от 0 до 1 (от 0 до 1,6) | от 0 до 0,1 включ. (от 0 до 0,16 включ.) | ±0,02 (±0,03) | - | - |
| св. 0,1 до 1 (св. 0,16 до 1,6) | - | ±20 | - | |||
| Фтороводород (HF) | EC-HF-5 | от 0 до 5 (от 0 до 4,2) | - | - | ±15 | |
| EC-HF-10 | от 0 до 10 (от 0 до 8,5) | от 0 до 0,6 включ. (от 0 до 0,5 включ.) | ±0,12 (±0,1) | - | - | |
| св. 0,6 до 10 (св. 0,5 до 8,3) | - | ±20 | - | |||
| Хлор (CI2) | EC-Cl2-3,4 | от 0 до 3,4 (от 0 до 10) | от 0 до 0,34 включ. (от 0 до 1 включ.) | ±0,068 (±0,2) | - | - |
| св. 0,34 до 3,4 (св. 1 до 10) | - | ±20 | - | |||
| EC-C12-10 | от 0 до 10 (от 0 до 29,5) | от 0 до 1 включ. (от 0 до 2,95 включ.) | ±0,2 (±0,59) | - | - | |
| св. 1 до 10 (св. 2,95 до 29,5) | - | ±20 | - | |||
| EC-C12-20 | от 0 до 20 (от 0 до 59) | от 0 до 5 включ. (от 0 до 14,7 включ.) | ±1 (±2,9) | - | - | |
| св. 5 до 20 (св. 14,7 до 59) | - | ±20 | - | |||
| EC-C12-50 | от 0 до 50 (от 0 до 147,4) | от 0 до 10 включ. (от 0 до 29,5 включ.) | ±2 (±5,9) | - | - | |
| св. 10 до 50 (св. 29,5 до 147,4) | - | ±20 | - | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, млн-1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности3) | |||
| абсолютной, объемная доля, млн"1 (массовая концентрация, мг/м3) | относительной, % | приведенной4), % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| Хлороводород (HCl) | EC-HCl-13,2 | от 0 до 13,2 (от 0 до 20) | от 0 до 3,3 включ. (от 0 до 5 включ.) | ±0,66 (±1) | - | - |
| св. 3,3 до 13,2 (св. 5 до 20) | - | ±20 | - | |||
| EC-HCl-20 | от 0 до 20 (от 0 до 30,3) | от 0 до 3,3 включ. (от 0 до 5 включ.) | ±0,66 (±1) | - | - | |
| св. 3,3 до 20 (св. 5 до 30,3) | - | ±20 | - | |||
| EC-HCl-30 | от 0 до 30 (от 0 до 45,5) | от 0 до 3,3 включ. (от 0 до 5 включ.) | ±0,66 (±1) | - | - | |
| св. 3,3 до 30 (св. 5 до 45,5) | - | ±20 | - | |||
| EC-HCl-200 | от 0 до 200 (от 0 до 303,1) | от 0 до 20 включ. (от 0 до 30,3 включ.) | ±4 (±6,1) | - | - | |
| Этанол (C2H5OH) | EC-C2H5OH- 200 | от 0 до 200 (от 0 до 383) | от 0 до 50 включ. (от 0 до 95,8 включ.) | ±10 (±19,2) | - | - |
| св. 50 до 200 (св. 95,8 до 383) | - | ±20 | - | |||
| EC-C2H5OH- 2000 | от 0 до 2000 (от 0 до 3830) | от 0 до 200 включ. (от 0 до 383 включ.) | ±40 (±76,6) | - | - | |
| св. 200 до 2000 (св. 383 до 3830) | - | ±20 | - | |||
| Этилен (C2H4) | EC-C2H4-IO | от 0 до 10 (от 0 до 11,7) | от 0 до 5 включ. (от 0 до 5,8 включ.) | ±1 (±1,2) | - | - |
| св. 5 до 10 (св. 5,8 до 11,7) | - | ±20 | - | |||
| EC-C2H4-200 | от 0 до 200 (от 0 до 233,2) | от 0 до 10 включ. (от 0 до 11,7 включ.) | ±2 (±2,3) | - | - | |
| св. 10 до 200 (св. 11,7 до 233,2) | - | ±20 | - | |||
| EC-C2H4-1500 | от 0 до 1500 (от 0 до 1749,3) | от 0 до 250 включ. (от 0 до 291,6 включ.) | ±50 (±58,3) | - | - | |
| св. 250 до 1500 (св. 291,6 до 1749,3) | - | ±20 | - | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, млн-1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности3) | |||
| абсолютной, объемная доля, млн"1 (массовая концентрация, мг/м3) | относительной, % | приведенной4), % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| Этиленоксид (C2H4O) | EC-C2H4O-IO | от 0 до 10 (от 0 до 18,3) | от 0 до 2 включ. (от 0 до 3,7 включ.) | ±0,2 (±0,4) | - | - |
| св. 2 до 10 (св. 3,7 до 18,3) | - | ±10 | - | |||
| EC-C2H4O-IOO | от 0 до 100 (от 0 до 183) | от 0 до 50 включ. (от 0 до 91,6 включ.) | ±5 (±9,2) | - | - | |
| св. 50 до 100 (св. 91,6 до 183,1) | - | ±10 | - | |||
| EC-C2H4O- 1000 | от 0 до 1000 (от 0 до 1830) | от 0 до 100 включ. (от 0 до 183,1 включ.) | ±10 (±18,3) | - | - | |
| св. 100 до 1000 (св. 183 до 1830) | - | ±10 | - | |||
| Этилмеркапта н (этантиол) (C2H5SH) | EC-C2H5SH-10 | от 0 до 10 (от 0 до 28,5) | от 0 до 0,4 включ. (от 0 до 1 включ.) | ±0,08 (±0,2) | - | - |
| св. 0,4 до 10 (св. 1 до 25,8) | - | ±20 | - | |||
| EC-C2H5SH- 200 | от 0 до 200 (от 0 до 516,6) | от 0 до 50 включ. (от 0 до 129,1 включ.) | ±10 (±25,8) | - | - | |
| св. 50 до 200 (св. 129,1 до 516,6) | - | ±10 | - | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, млн-1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности3) | |||
| абсолютной, объемная доля, млн"1 (массовая концентрация, мг/м3) | относительной, % | приведенной4), % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| Токсичные и горючие газы, определяемые ' | 3ID сенсорами | |||||
| Акриловая кислота (C3H4O2) | PID-C3H4O2-IO | от 0 до 10 (от 0 до 30) | от 0 до 1,67 включ. (от 0 до 5 включ.) | ±0,3 (±0,9) | - | - |
| св. 1,67 до 10 (св. 5 до 30) | - | ±20 | - | |||
| PID-C3H4O2-2O | от 0 до 20 (от 0 до 60) | от 0 до 3 включ. (от 0 до 15 включ.) | ±0,6 (±3) | - | - | |
| св. 3 до 20 (св. 5 до 60) | - | ±20 | - | |||
| Акрилонитрил (C3H3N) | PID-C3H3N-0,7 | от 0 до 0,7 (от 0 до 1,5) | от 0 до 0,23 включ. (от 0 до 0,5 включ.) | ±0,05 (±0,1) | - | - |
| св. 0,23 до 0,7 (св. 0,5 до 1,5) | - | ±20 | - | |||
| PID-C3H3N-2O | от 0 до 20 (от 0 до 44,1) | от 0 до 0,7 включ. (от 0 до 1,5 включ.) | ±0,14 (±0,3) | - | - | |
| св. 0,7 до 20 (св. 0,5 до 44,1) | - | ±20 | - | |||
| Ацетонитрил C2H3N | PID-C2H3N-IO | от 0 до 10 (от 0 до 17,1) | от 0 до 6 включ. (от 0 до 10,2 включ.) | ±0,6 (±1,1) | - | - |
| св. 6 до 10 (св. 10,2 до 17,1) | - | ±20 | - | |||
| Ацетальдегид (СНзСНО) | PID-CH3CHO- 100 | от 0 до 100 (от 0 до 183,1) | от 0 до 3 включ. (от 0 до 5,5 включ.) | ±0,6 (±1,1) | - | - |
| св. 3 до 100 (св. 5,5 до 183,1) | - | ±20 | - | |||
| Ацетилен (C2H2) | PID-C2H2-200 | от 0 до 200 (от 0 до 233,2) | от 0 до 50 включ. (от 0 до 58,3 включ.) | ±10 (±11,7) | - | - |
| св. 50 до 200 (св. 58,3 до 233,2) | - | ±20 | - | |||
| PID-C2H2-277,2 | от 0 до 277,2 (от 0 до 300) | от 0 до 50 включ. (от 0 до 58,3 включ.) | ±10 (±11,7) | - | - | |
| св. 50 до 277,2 (св. 58,3 до 300) | - | ±20 | - | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, млн-1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности3) | |||
| абсолютной, объемная доля, млн"1 (массовая концентрация, мг/м3) | относительной, % | приведенной4), % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| 2-пропанон (ацетон) (СзН6О) | PID-СзНбО- 200 | от 0 до 200 (от 0 до 483) | от 0 до 50 включ. (от 0 до 121 включ.) | ±10(±24) | - | - |
| св. 50 до 200 (св. 121 до 483) | - | ±20 | - | |||
| PID-СзНбО- 1000 | от 0 до 1000 (от 0 до 2414) | от 0 до 100 включ. (от 0 до 241 включ.) | ±20 (±48) | - | - | |
| св. 100 до 1000 (св. 241 до 2414) | - | ±20 | - | |||
| Аммиак (NH3) | PID-NH3-100 | от 0 до 100 (от 0 до 71) | от 0 до 20 включ. (от 0 до 14,2 включ.) | ±10 (±11,7) | - | - |
| св. 20 до 100 (св. 14,2 до 71) | - | ±20 | - | |||
| PID-NH3-1000 | от 0 до 1000 (от 0 до 710) | от 0 до 100 включ. (от 0 до 71 включ.) | ±10 (±11,7) | - | - | |
| св. 100 до 1000 (св. 71 до 710) | - | ±20 | - | |||
| Бром (ВГ2) | PID-Br2-2 | от 0 до 2 (от 0 до 13,3) | от 0 до 0,2 включ. (от 0 до 1,33 включ.) | ±10(±24) | - | - |
| св. 0,2 до 2 (св. 1,33 до 13,3) | - | ±20 | - | |||
| Бензол (СбНб) | PID-C6H6-4,5 | от 0 до 4,5 (от 0 до 15) | от 0 до 1,5 включ. (от 0 до 5 включ.) | ±0,3 (±1) | - | - |
| св. 1,5 до 4,5 (св. 5 до 15) | - | ±20 | - | |||
| PID-C6H6-20 | от 0 до 20 (от 0 до 65) | от 0 до 4,6 включ. (от 0 до 15 включ.) | ±0,9 (±3) | - | - | |
| св. 4,6 до 20 (св. 15 до 65) | - | ±20 | - | |||
| PID-C6H6-20 | от 0 до 20 (от 0 до 65) | - | - | ±20 | ||
| PID-C6H6-100 | от 0 до 100 (от 0 до 325) | от 0 до 10 включ. (от 0 до 32,5 включ.) | ±2 (±6,5) | - | - | |
| св. 10 до 100 (св. 32,5 до 325) | - | ±20 | - | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, млн-1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности3) | |||
| абсолютной, объемная доля, млн"1 (массовая концентрация, мг/м3) | относительной, % | приведенной4), % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| PID-C6H6-200 | от 0 до 200 (от 0 до 650) | от 0 до 100 включ. (от 0 до 325 включ.) | ±20 (±65) | - | - | |
| св. 100 до 200 (св. 325 до 650) | - | ±20 | - | |||
| 1,3-бутадиен (дивинил) (C4H6) | PID-C4H6-200 | от 0 до 200 (от 0 до 450) | от 0 до 44,5 включ. (от 0 до 100 включ.) | ±8,9 (±20) | - | - |
| св. 44,5 до 200 (св. 100 до 450) | - | ±20 | - | |||
| Бутанол (н- бутанол) (C4H9OH) | pid-c4h9oh- 10 | от 0 до 10 (от 0 до 30,8) | от 0 до 3,2 включ. (от 0 до 10 включ.) | ±0,64 (±2) | - | - |
| св. 3,2 до 10 (св. 10 до 30,8) | - | ±20 | - | |||
| PID-C4H9OH- 200 | от 0 до 200 (от 0 до 620) | от 0 до 10 включ. (от 0 до 31 включ.) | ±2 (±6,2) | - | - | |
| св. 10 до 200 (св. 31 до 620) | - | ±20 | - | |||
| Бутилацетат (C6Hi2O2) | PID-C6H12O2- 41,6 | от 0 до 41,6 (от 0 до 200) | от 0 до 10,4 включ. (от 0 до 50 включ.) | ±2,1 (±10) | - | - |
| св. 10,4 до 41,6 (св. 50 до 200) | - | ±20 | - | |||
| PID-C4H8O- 200 | от 0 до 200 (от 0 до 965,7) | от 0 до 41,6 включ. (от 0 до 200 включ.) | ±8,3 (±40) | - | - | |
| св. 41,6 до 200 (св. 200 до 965,7) | - | ±20 | - | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, млн-1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности3) | |||
| абсолютной, объемная доля, млн"1 (массовая концентрация, мг/м3) | относительной, % | приведенной4), % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| Винилхлорид (C2H3C1) | PID-C2H3CI-2 | от 0 до 2 (от 0 до 5) | от 0 до 0,4 включ. (от 0 до 1 включ.) | ±0,08 (±0,2) | - | - |
| св. 0,4 до 2 (св. 1 до 5) | - | ±20 | - | |||
| PID-C2H3CI-IO | от 0 до 10 (от 0 до 26) | от 0 до 2 включ. (от 0 до 5 включ.) | ±0,4 (±1) | - | - | |
| св. 2 до 10 (св. 5 до 26) | - | ±20 | - | |||
| PID-C2H3CI- 100 | от 0 до 100 (от 0 до 260) | от 0 до 10 включ. (от 0 до 26 включ.) | ±2 (±5,2) | - | - | |
| св. 10 до 100 (св. 26 до 260) | - | ±20 | - | |||
| Гексан (н- гексан) (СбН14) | PID-C6H14-150 | от 0 до 150 (от 0 до 537) | от 0 до 10 включ. (от 0 до 36 включ.) | ±2 (±7,2) | - | - |
| св. 10 до 150 (св. 36 до 537) | - | ±20 | - | |||
| PID-C6H14-251 | от 0 до 251 (от 0 до 900) | от 0 до 83,7 включ. (от 0 до 300 включ.) | ±16,7 (±60) | - | - | |
| св. 83,7 до 251 (св. 300 до 900) | - | ±20 | - | |||
| Г ексафторбута диен (C4F6) | PID-C4F6-3 | от 0 до 3 (от 0 до 20) | от 0 до 0,7 включ. (от 0 до 4,7 включ.) | ±0,14 (±0,9) | - | - |
| св. 0,7 до 3 (св. 4,7 до 20) | - | ±20 | - | |||
| Гептан (н- гептан) (C7H16) | PID-C7H16-200 | от 0 до 200 (от 0 до 900) | от 0 до 73 включ. (от 0 до 300 включ.) | ±7,3 (±30) | - | - |
| св. 73 до 200 (св. 300 до 900) | - | ±10 | - | |||
| Гидразин (N2H4) | PID-N2H4-6O | от 0 до 60 (от 0 до 78) | от 0 до 0,1 включ. (от 0 до 0,13 включ.) | ±0,5 (±0,65) | - | - |
| св. 0,1 до 60 (св. 0,13 до 78) | - | ±20 | - | |||
| Диметиламин (C2H7N) | PID-C2H7N-3O | от 0 до 30 (от 0 до 56,2) | от 0 до 0,5 включ. (от 0 до 1 включ.) | ±0,1 (±0,2) | - | - |
| св. 0,5 до 30 (св. 1 до 56,2) | - | ±20 | - | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, млн-1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности3) | |||
| абсолютной, объемная доля, млн"1 (массовая концентрация, мг/м3) | относительной, % | приведенной4), % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| 1,2-Диметилбензо л (о-ксилол) (o-CsHio) | PID-O-C8H10- 20 | от 0 до 20 (от 0 до 88,3) | от 0 до 5 включ. (от 0 до 22,1 включ.) | ±1 (±4,4) | - | - |
| св. 5 до 20 (св. 22 до 88,3) | - | ±20 | - | |||
| PID-O-C8H10- 34 | от 0 до 34 (от 0 до 150) | от 0 до 11,3 включ. (от 0 до 50 включ.) | ±2,3 (±10) | - | - | |
| св. 11,3 до 34 (св. 50 до 150) | - | ±20 | - | |||
| PID-O-C8H10- 200 | от 0 до 200 (от 0 до 882,7) | от 0 до 34 включ. (от 0 до 150 включ.) | ±6,8 (±30) | - | - | |
| св. 34 до 200 (св. 150 до 882,7) | - | ±20 | - | |||
| 1,3-диметилбензол (м-ксилол) (m-C8Hio) | PID-m-C8H10- 20 | от 0 до 20 (от 0 до 88,3) | от 0 до 5 включ. (от 0 до 22,1 включ.) | ±1 (±4,4) | - | - |
| св. 5 до 20 (св. 22 до 88,3) | - | ±20 | - | |||
| PID-m-C8H10- 34 | от 0 до 34 (от 0 до 150) | от 0 до 11,3 включ. (от 0 до 50 включ.) | ±2,3 (±10) | - | - | |
| св. 11,3 до 34 (св. 50 до 150) | - | ±20 | - | |||
| PID-m-C8H10- 200 | от 0 до 200 (от 0 до 882,7) | от 0 до 34 включ. (от 0 до 150 включ.) | ±6,8 (±30) | - | - | |
| св. 34 до 200 (св. 150 до 882,7) | - | ±20 | - | |||
| 1,4-диметилбензол (п-ксилол) (Р—С8Н10) | PID-P-C8H10- 20 | от 0 до 20 (от 0 до 88,3) | от 0 до 5 включ. (от 0 до 22,1 включ.) | ±1 (±4,4) | - | - |
| св. 5 до 20 (св. 22 до 88,3) | - | ±20 | - | |||
| PID-P-C8H10- 34 | от 0 до 34 (от 0 до 150) | от 0 до 11,3 включ. (от 0 до 50 включ.) | ±2,3 (±10) | - | - | |
| св. 11,3 до 34 (св. 50 до 150) | - | ±20 | - | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, млн-1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности3) | |||
| абсолютной, объемная доля, млн"1 (массовая концентрация, мг/м3) | относительной, % | приведенной4), % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| PID-P-C8H10- 200 | от 0 до 200 (от 0 до 882,7) | от 0 до 34 включ. (от 0 до 150 включ.) | ±6,8 (±30) | - | - | |
| св. 34 до 200 (св. 150 до 882,7) | - | ±20 | - | |||
| Диметилэтано ламин (C4H11NO) — по изобутилену (i-C4H8) | PID-C4H11NO- 111,2 | от 0 до 111,2 (от 0 до 56,2) | от 0 до 1,3 включ. (от 0 до 5 включ.) | ±0,26 (±1) | - | - |
| св. 1,3 до 111,2 (св. 5 до 56,2) | - | ±20 | - | |||
| N,N-диметилацета мид (C4H9NO)- по изобутилену (i-C4H8) | PID-C4H9NO- 10 | от 0 до 10 (от 0 до 36,2) | от 0 до 0,8 включ. (от 0 до 2,9 включ.) | ±0,26 (±1) | - | - |
| св. 0,8 до 10 (св. 2,9 до 36,2) | - | ±20 | - | |||
| Диметиловый эфир (C2H6O) | PID-C2H6O- 2000 | от 0 до 2000 (от 0 до 3830) | от 0 до 200 включ. (от 0 до 383 включ.) | ±40 (±76,6) | - | - |
| св. 200 до 2000 (св. 383 до 3830) | - | ±20 | - | |||
| Диметилдисул ьфид (C2H6S2) | PID-C2H6S2-4 | от 0 до 4 (от 0 до 15) | от 0 до 0,4 включ. (от 0 до 1,5 включ.) | ±0,08 (±0,3) | - | - |
| св. 0,4 до 4 (св. 1,5 до 15) | - | ±20 | - | |||
| Диметилсульф ид (C2H6S) | PID-C2H6S-100 | от 0 до 100 (от 0 до 246) | от 0 до 10 включ. (от 0 до 24,6 включ.) | ±2 (±4,9) | - | - |
| св. 10 до 100 (св. 24,6 до 246) | - | ±20 | - | |||
| Диметил-сульфид (C2H2S) | PID-C2H6S-122 | от 0 до 122 (от 0 до 300) | от 0 до 20,3 включ. (от 0 до 50 включ.) | ±4 (±10) | - | - |
| св. 20,3 до 122 (св. 50 до 300) | - | ±20 | - | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, млн-1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности3) | |||
| абсолютной, объемная доля, млн"1 (массовая концентрация, мг/м3) | относительной, % | приведенной4), % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| 1,2-дихлорэтан (C2H4CI2) | PID-C2H4CI2- 7,3 | от 0 до 7,3 (от 0 до 30) | от 0 до 2,4 включ. (от 0 до 10 включ.) | ±0,48 (±2) | - | - |
| св. 2,4 до 7,3 (св. 10 до 30) | - | ±20 | - | |||
| PID-C2H4CI2- 40 | от 0 до 40 (от 0 до 164,6) | от 0 до 7,3 включ. (от 0 до 30 включ.) | ±1,46 (±6) | - | - | |
| св. 7,3 до 40 (св. 30 до 164,6) | - | ±20 | - | |||
| Диэтиламин (C4H11N) | PID-C4H11N- 20 | от 0 до 20 (от 0 до 60) | от 0 до 1 включ. (от 0 до 3 включ.) | ±0,2 (±0,6) | - | - |
| св. 1 до 20 (св. 3 до 60) | - | ±20 | - | |||
| Изобутан (i-C4Hi0) | PID-i-CmHio- 200 | от 0 до 200 (от 0 до 483) | от 0 до 124 включ. (от 0 до 300 включ.) | ±24,8 (±60) | - | - |
| св. 124 до 200 (св. 300 до 483) | - | ±20 | - | |||
| ЛОС по изобутилену (Изобутилен (i-C4H8)) | PID-i-C4H8-20 | от 0 до 20 (от 0 до 47) | от 0 до 2 включ. (от 0 до 4,7 включ.) | ±0,4 (±0,93) | - | - |
| св. 2 до 20 (св. 4,7 до 47) | - | ±20 | - | |||
| PID-i-C4H8-200 | от 0 до 200 (от 0 до 466) | от 0 до 42,9 включ. (от 0 до 100 включ.) | ±8,6 (±20) | - | - | |
| св. 42,9 до 200 (св. 100 до 466) | - | ±20 | - | |||
| PID-i-C4H8- 2000 | от 0 до 2000 (от 0 до 4660) | от 0 до 200 включ. (от 0 до 466 включ.) | ±40 (±93) | - | - | |
| св. 200 до 2000 (св. 466 до 4660) | - | ±20 | - | |||
| PID-i-C4H8-5000 | от 0 до 5000 (от 0 до 11662) | от 0 до 500 включ. (от 0 до 1166,2 включ.) | ±100 (±233,2) | - | - | |
| св. 500 до 5000 (св. 1166,2 до 11662) | - | ±20 | - | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, млн-1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности3) | |||
| абсолютной, объемная доля, млн"1 (массовая концентрация, мг/м3) | относительной, % | приведенной4), % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| PID-i-C4H8-10000 | от 0 до 10000 (от 0 до 23324) | от 0 до 1000 включ. (от 0 до 2332,4 включ.) | ±200 (±466,4) | - | - | |
| св. 1000 до 10000 (св. 2332,4 до 23324) | - | ±20 | - | |||
| Изобутиловый спирт (C4H10O) | PID-C4H10O-60 | от 0 до 60 (от 0 до 184,9) | от 0 до 3,2 включ. (от 0 до 10 включ.) | ±0,64 (±2) | - | - |
| св. 3,2 до 60 (св. 10 до 184,9) | - | ±20 | - | |||
| Изопропиловы й спирт (СзНЮ) | РГО-СзН7ОН- 20 | от 0 до 20 (от 0 до 50) | от 0 до 4 включ. (от 0 до 10 включ.) | ±0,8 (±2) | - | - |
| св. 4 до 20 (св. 10 до 50) | - | ±20 | - | |||
| РГО-СзН7ОН- 200 | от 0 до 200 (от 0 до 500) | от 0 до 20 включ. (от 0 до 50 включ.) | ±4 (±10) | - | - | |
| св. 20 до 200 (св. 50 до 500) | - | ±20 | - | |||
| Метанол (СНзОН) | PID-СНзОН- 11,4 | от 0 до 11,4 (от 0 до 15) | от 0 до 3,8 включ. (от 0 до 5 включ.) | ±0,8 (±1) | - | - |
| св. 3,8 до 11,4 (св. 5 до 15) | - | ±20 | - | |||
| PID-СНзОН- 20 | от 0 до 20 (от 0 до 26,6) | от 0 до 4 включ. (от 0 до 5,3 включ.) | ±0,8 (±1,1) | - | - | |
| св. 4 до 20 (св. 5,3 до 26,6) | - | ±20 | - | |||
| PID-СНзОН- 200 | от 0 до 200 (от 0 до 266,4) | от 0 до 11,3 включ. (от 0 до 15 включ.) | ±2,3 (±3) | - | - | |
| св. 11,3 до 200 (св. 15 до 266,4) | - | ±20 | - | |||
| Метилацетат (СзНбОг) | РГО-СзНбОг— 1400 | от 0 до 1400 (от 0 до 4311) | от 0 до 32,5 включ. (от 0 до 100 включ.) | ±6,5 (±20) | - | - |
| св. 32,5 до 1400 (св. 100 до 4311) | - | ±20 | - | |||
| Метилдиэтано ламин | PID- | от 0 до 10 (от 0 до 50) | от 0 до 1 включ. (от 0 до 5 включ.) | ±0,2 (±1) | - | - |
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, млн-1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности3) | |||
| абсолютной, объемная доля, млн"1 (массовая концентрация, мг/м3) | относительной, % | приведенной4), % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| (CH3N(C2H4O H)2) | C5H13NO2-IO | св. 1 до 10 (св. 5 до 50) | - | ±20 | - | |
| Метил-трет-бутиловый эфир (МТБЭ) (C5Hi2O) | PID-C5H12O- 100 | от 0 до 100 (от 0 до 366,4) | от 0 до 27,3 включ. (от 0 до 100 включ.) | ±5,5 (±20) | - | - |
| св. 27,3 до 100 (св. 100 до 366,4) | - | ±20 | - | |||
| Метилмеркапт ан (метантиол) (CH3SH) | PID-CH3SH- 200 | от 0 до 200 (от 0 до 400) | от 0 до 50 включ. (от 0 до 100 включ.) | ±10 (±20) | - | - |
| св. 50 до 200 (св. 100 до 400) | - | ±20 | - | |||
| Монометилам ин (CH5N) | PID-CH5N-100 | от 0 до 30 (от 0 до 38,7) | от 0 до 0,8 включ. (от 0 до 1 включ.) | ±0,16 (±0,2) | - | - |
| св. 0,8 до 30 (св. 1 до 38,7) | - | ±20 | - | |||
| 2-метилпропан (изобутан) i-C4Hio | PID-i-C4Hi0- 1000 | от 0 до 1000 (от 0 до 2417) | от 0 до 100 включ. (от 0 до 241 включ.) | ±0,16 (±0,2) | - | - |
| св. 100 до 1000 (св. 241 до 2417) | - | ±20 | - | |||
| Моноэтанолам ин (C2H7NO) | PID-C2H7NO-6 | от 0 до 6 (от 0 до 15,2) | от 0 до 0,2 включ. (от 0 до 0,5 включ.) | ±0,04 (±0,1) | - | - |
| св. 0,2 до 6 (св. 0,5 до 15,2) | - | ±20 | - | |||
| PID-C2H7NO- 60 | от 0 до 60 (от 0 до 152,4) | от 0 до 0,2 включ. (от 0 до 0,5 включ.) | ±0,04 (±0,1) | - | - | |
| св. 0,2 до 60 (св. 0,5 до 152,4) | - | ±20 | - | |||
| Муравьиная кислота (CH2O2) | PID-CH2O2-10 | от 0 до 10 (от 0 до 19,1) | от 0 до 0,5 включ. (от 0 до 0,96 включ.) | ±0,04 (±0,1) | - | - |
| св. 0,5 до 10 (св. 0,96 до 19,1) | - | ±20 | - | |||
| Нафталин (CioHs) | PID-CioHs-10 | от 0 до 10 (от 0 до 53,3) | от 0 до 4 включ. (от 0 до 20 включ.) | ±0,8 (±4,3) | - | - |
| св. 4 до 10 (св. 20 до 53,3) | - | ±20 | - | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, млн-1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности3) | |||
| абсолютной, объемная доля, млн"1 (массовая концентрация, мг/м3) | относительной, % | приведенной4), % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| Октан (н- октан) (C8H18) | PID-C8H18-200 | от 0 до 200 (от 0 до 950) | от 0 до 63,2 включ. (от 0 до 300 включ.) | ±2 (±9,3) | - | - |
| св. 63,2 до 200 (св. 300 до 950) | - | ±20 | - | |||
| Пары Нефтепродук тов5) (по пропану C3H8) | РЮ-ПН-3500 | (от 0 до 3500) | (от 0 до 300 включ.) | (±60) | - | - |
| (св. 300 до 3500) | - | ±20 | - | |||
| Пропанол-1 (пропиловый спирт) (C3H7OH) | PID-C3H7OH- 12 | от 0 до 12 (от 0 до 30) | от 0 до 4 включ. (от 0 до 10 включ.) | ±0,8 (±2) | - | - |
| св. 4 до 12 (св. 10 до 30) | - | ±20 | - | |||
| PID-C3H7OH- 100 | от 0 до 100 (от 0 до 250) | от 0 до 12 включ. (от 0 до 30 включ.) | ±2,4 (±6) | - | - | |
| св. 12 до 100 (св. 30 до 250) | - | ±20 | - | |||
| Пропилен (СзН6) | PID-C3H6-200 | от 0 до 200 (от 0 до 350) | от 0 до 60 включ. (от 0 до 105 включ.) | ±12 (±5) | - | - |
| св. 60 до 200 (св. 105 до 350) | - | ±20 | - | |||
| PID-C3H6-500 | от 0 до 500 (от 0 до 874,7) | от 0 до 170 включ. (от 0 до 300 включ.) | ±34 (±60) | - | - | |
| св. 170 до 500 (св. 300 до 874,7) | - | ±20 | - | |||
| Пропиленокси д (СзНбО) | РЮ-СзНбО-10 | от 0 до 10 (от 0 до 24,1) | от 0 до 0,4 включ. (от 0 до 1 включ.) | ±0,08 (±0,2) | - | - |
| св. 0,4 до 10 (св. 1 до 24,1) | - | ±20 | - | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, млн-1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности3) | |||
| абсолютной, объемная доля, млн"1 (массовая концентрация, мг/м3) | относительной, % | приведенной4), % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| н-Пропилацетат (C5HioO2) | PID-C5H10O2- 60 | от 0 до 60 (от 0 до 215) | от 0 до 6 включ. (от 0 до 21,5 включ.) | ±1,2 (±5,4) | - | - |
| св. 6 до 60 (св. 21,5 до 215) | - | ±20 | - | |||
| PID-C5H10O2- 600 | от 0 до 600 (от 0 до 2150) | от 0 до 60 включ. (от 0 до 215 включ.) | ±12 (±43) | - | - | |
| св. 60 до 600 (св. 215 до 2150) | - | ±20 | - | |||
| Сероуглерод (CS2) | PID-CS2-3,2 | от 0 до 3,2 (от 0 до 10) | от 0 до 0,95 включ. (от 0 до 3 включ.) | ±0,2 (±0,6) | - | - |
| св. 0,95 до 3,2 (св. 3 до 10) | - | ±20 | - | |||
| PID-CS2-28 | от 0 до 28 (от 0 до 88,6) | от 0 до 3,16 включ. (от 0 до 10 включ.) | ±0,63 (±2) | - | - | |
| св. 3,16 до 28 (св. 10 до 88,6) | - | ±20 | - | |||
| Стирол (C8H8) | PID-C8H8-6,9 | от 0 до 6,9 (от 0 до 30) | от 0 до 2,3 включ. (от 0 до 10 включ.) | ±0,46 (±2) | - | - |
| св. 2,3 до 6,9 (св. 10 до 30) | - | ±20 | - | |||
| PID-C8H8-20 | от 0 до 20 (от 0 до 86,6) | от 0 до 7 включ. (от 0 до 30,3 включ.) | ±0,5 (±2,16) | - | - | |
| св. 7 до 20 (св. 30,3 до 86,6) | - | ±10 | - | |||
| PID-C8H8-200 | от 0 до 200 (от 0 до 866 ) | от 0 до 100 включ. (от 0 до 433 включ.) | ±10 (±43,3) | - | - | |
| св. 100 до 200 (св. 433 до 866) | - | ±10 | - | |||
| Тетрафторэтил ен (C2F4) - по изобутилену (i-C4H8) | PID-C2F4-2O | от 0 до 20 (от 0 до 83,2) | от 0 до 7,2 включ. (от 0 до 30 включ.) | ±1,44 (±3,7) | - | - |
| св. 7,2 до 20 (св. 30 до 83,2) | - | ±20 | - | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, млн-1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности3) | |||
| абсолютной, объемная доля, млн"1 (массовая концентрация, мг/м3) | относительной, % | приведенной4), % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| Тетрахлорэтил ен (C2CI4) | PID-C2Cl4-4,4 | от 0 до 4,4 (от 0 до 30) | от 0 до 1,45 включ. (от 0 до 10 включ.) | ±0,29 (±2) | - | - |
| св. 1,45 до 4,4 (св. 10 до 30) | - | ±20 | - | |||
| PID-C2CI4-IO | от 0 до 10 (от 0 до 68,9) | от 0 до 4,35 включ. (от 0 до 30 включ.) | ±0,87 (±6) | - | - | |
| св. 4,35 до 10 (св. 30 до 68,9) | - | ±20 | - | |||
| Тетраэтилорто силикат (TEOS) C8H20O4Si | PID-C8H20O4SMO | от 0 до 10 (от 0 до 86,6) | от 0 до 2 включ. (от 0 до 17,3 включ.) | ±1,44 (±3,7) | - | - |
| св. 2 до 10 (св. 17,3 до 86,6) | - | ±20 | - | |||
| Т рихлорэтилен (C2HCI3) | PID-C2HCI3- 5,5 | от 0 до 5,5 (от 0 до 30) | от 0 до 1,8 включ. (от 0 до 10 включ.) | ±0,36 (±2) | - | - |
| св. 1,8 до 5,5 (св. 10 до 30) | - | ±20 | - | |||
| PID-C2HCI3- 12 | от 0 до 12 (от 0 до 65,5) | от 0 до 5,5 включ. (от 0 до 30 включ.) | ±1,1 (±6) | - | - | |
| св. 5,5 до 12 (св. 30 до 65,5) | - | ±20 | - | |||
| Толуол (метилбензол) (C6H5CH3) | PID-C7H8-39,2 | от 0 до 39,2 (от 0 до 150) | от 0 до 13 включ. (от 0 до 50 включ.) | ±1,3 (±5) | - | - |
| св. 13 до 39,2 (св. 50 до 150) | - | ±10 | - | |||
| PID-C7H8-8O | от 0 до 80 (от 0 до 306,4) | от 0 до 40 включ. (от 0 до 153,2 включ.) | ±4 (±15,3) | - | - | |
| св. 40 до 80 (св. 153,2 до 306,4) | - | ±10 | - | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, млн-1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности3) | |||
| абсолютной, объемная доля, млн"1 (массовая концентрация, мг/м3) | относительной, % | приведенной4), % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| Уксусная кислота (C2H4O2) | PID-C2H4O2- 20 | от 0 до 20 (от 0 до 50) | от 0 до 2 включ. (от 0 до 5 включ.) | ±0,4 (±1) | - | - |
| св. 2 до 20 (св. 5 до 50) | - | ±20 | - | |||
| PID-C2H4O2- 200 | от 0 до 200 (от 0 до 500) | от 0 до 2 включ. (от 0 до 5 включ.) | ±0,4 (±1) | - | - | |
| св. 2 до 200 (св. 5 до 500) | - | ±20 | - | |||
| 2-фенилпропан (изопропилбен зол, кумол) (i- C9Hi2) | PZD-i-C9Hi2-30 | от 0 до 30 (от 0 до 150) | от 0 до 10 включ. (от 0 до 50 включ.) | ±2 (±10) | - | - |
| св. 10 до 30 (св. 50 до 150) | - | ±20 | - | |||
| PID-i-C9Hi2- 300 | от 0 до 300 (от 0 до 1500) | от 0 до 30 включ. (от 0 до 150 включ.) | ±6 (±30) | - | - | |
| св. 30 до 300 (св. 50 до 1500) | - | ±20 | - | |||
| Фенол (C6H5OH) | PID-C6H5OH-0,25 | от 0 до 0,25 (от 0 до 1) | от 0 до 0,07 включ. (от 0 до 0,3 включ.) | ±0,015 (±0,06) | - | - |
| св. 0,07 до 0,25 (св. 0,3 до 1) | - | ±20 | - | |||
| PID-C6H5OH-2 | от 0 до 2 (от 0 до 8) | от 0 до 0,25 включ. (от 0 до 1 включ.) | ±0,05 (±0,2) | - | - | |
| св. 0,25 до 2 (св. 1 до 8) | - | ±20 | - | |||
| PID-C6H5OH- 15 | от 0 до 15 (от 0 до 58,7) | от 0 до 0,25 включ. (от 0 до 1 включ.) | ±0,05 (±0,2) | - | - | |
| св. 0,25 до 15 (св. 1 до 58,7) | - | ±20 | - | |||
| PID-C6H5OH- 200 | от 0 до 200 (от 0 до 800) | от 0 до 20 включ. (от 0 до 80 включ.) | ±4 (±16) | - | - | |
| св. 20 до 200 (св. 80 до 800) | - | ±20 | - | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, млн-1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности3) | |||
| абсолютной, объемная доля, млн"1 (массовая концентрация, мг/м3) | относительной, % | приведенной4), % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| 2,5-фурандион (малеиновый ангидрид) (С4Н20з) | PID-C4H2O3-4 | от 0 до 4 (от 0 до 16) | от 0 до 0,25 включ. (от 0 до 1 включ.) | ±0,05 (±0,2) | - | - |
| св. 0,25 до 4 (св. 1 до 16) | - | ±20 | - | |||
| Формальдегид (СН2О) | PID-CH2O-IO | от 0 до 10 (от 0 до 12,5) | от 0 до 0,4 включ. (от 0 до 0,5 включ.) | ±0,05 (±0,2) | - | - |
| св. 0,4 до 10 (св. 0,5 до 12,5) | - | ±20 | - | |||
| Фосфин (РНз) | PID-PH3-10 | от 0 до 10 (от 0 до 14,1) | от 0 до 1 включ. (от 0 до 1,4 включ.) | ±0,05 (±0,2) | - | - |
| св. 1 до 10 (св. 1,4 до 14,1) | - | ±20 | - | |||
| Фурфуриловы й спирт (C5H6O2) | PID-C5H6O2- 20 | от 0 до 20 (от 0 до 81,6) | от 0 до 0,12 включ. (от 0 до 0,5 включ.) | ±0,02 (±0,08) | - | - |
| св. 0,12 до 20 (св. 0,5 до 81,6) | - | ±20 | - | |||
| Хлорбензол (C6H5Cl) | PID-C6H5Cl- 10,7 | от 0 до 10,7 (от 0 до 100) | от 0 до 5,35 включ. (от 0 до 50 включ.) | ±2,15 (±10) | - | - |
| св. 5,35 до 10,7 (св. 50 до 100) | - | ±20 | - | |||
| PID-C6H5Cl- 200 | от 0 до 200 (от 0 до 935,8) | от 0 до 21,4 включ. (от 0 до 100 включ.) | ±4,3 (±20) | - | - | |
| св. 21,4 до 200 (св. 100 до 935,8) | - | ±20 | - | |||
| Хлористый бензил (C7H7CI) | PID-C7H7CI-2 | от 0 до 2 (от 0 до 10,5) | от 0 до 0,2 включ. (от 0 до 1,1 включ.) | ±0,04 (±0,2) | - | - |
| св. 0,2 до 2 (св. 1,1 до 10,5) | - | ±20 | - | |||
| Циклогексан (СбН12) | PID-C6Hi2-200 | от 0 до 200 (от 0 до 700) | от 0 до 50 включ. (от 0 до 175 включ.) | ±5 (±6) | - | |
| св. 50 до 200 (св. 175 до 700) | - | ±20 | - | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, млн-1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности3) | |||
| абсолютной, объемная доля, млн"1 (массовая концентрация, мг/м3) | относительной, % | приведенной4), % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| Эпихлоргидри н (СзН5С1О) | PID-C3H5CIO-0,5 | от 0 до 0,5 (от 0 до 2) | от 0 до 0,25 включ. (от 0 до 1 включ.) | ±0,05 (±0,2) | - | - |
| св. 0,25 до 0,5 (св. 1 до 2) | - | ±20 | - | |||
| РГО-С3Н5СЮ- 10 | от 0 до 10 (от 0 до 40) | от 0 до 0,5 включ. (от 0 до 2 включ.) | ±0,1 (±0,4) | - | - | |
| св. 0,5 до 10 (св. 2 до 40) | - | ±20 | - | |||
| Этанол (этиловый спирт) (C2H5OH) | PID-C2H5OH- 20 | от 0 до 20 (от 0 до 38,3) | от 0 до 2 включ. (от 0 до 3,8 включ.) | ±0,4 (±0,8) | - | - |
| св. 2 до 20 (св. 3,8 до 38,3) | - | ±20 | - | |||
| Этилакрилат (C5H8O2) | PID-CH2CHCOOC2 H5-10 | от 0 до 10 (от 0 до 36,7) | от 0 до 1,2 включ. (от 0 до 5 включ.) | ±0,24 (±1) | - | - |
| св. 1,2 до 10 (св. 5 до 36,7) | - | ±20 | - | |||
| PID-CH2CHCOOC2 H5-20 | от 0 до 20 (от 0 до 73,3) | от 0 до 4 включ. (от 0 до 15 включ.) | ±0,8 (±3) | - | - | |
| св. 4 до 20 (св. 15 до 73,3) | - | ±20 | - | |||
| Этилацетат (C4H8O2) | PID-C4H8O2- 54,6 | от 0 до 54,6 (от 0 до 200) | от 0 до 13,6 включ. (от 0 до 50 включ.) | ±2,7 (±10) | - | - |
| св. 13,6 до 54,6 (св. 50 до 200) | - | ±20 | - | |||
| PID-C4H8O2- 200 | от 0 до 200 (от 0 до 732,5) | от 0 до 54,6 включ. (от 0 до 200 включ.) | ±10,9 (±40) | - | - | |
| св. 54,6 до 200 (св. 200 до 732,5) | - | ±20 | - | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, млн " (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности3) | |||
| абсолютной, объемная доля, млн"1 (массовая концентрация, мг/м3) | относительной, % | приведенной4), % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| Этилбензол (CeHio) | PID-CsHio-34 | от 0 до 34 (от 0 до 150) | от 0 до 11,3 включ. (от 0 до 50 включ.) | ±2,3 (±10) | - | - |
| св. 11,3 до 34 (св. 50 до 150) | - | ±20 | - | |||
| PID-CsHio-100 | от 0 до 100 (от 0 до 441,3) | от 0 до 34 включ. (от 0 до 150 включ.) | ±6,8 (±30) | - | - | |
| св. 34 до 100 (св. 150 до 441,3) | - | ±20 | - | |||
| Этилцеллозол ьв (2-этоксиэтанол) (C4H10O2) | РГО-С4Н10О2- 20 | от 0 до 20 (от 0 до 75) | от 0 до 2 включ. (от 0 до 7,5 включ.) | ±6,8 (±30) | - | - |
| св. 2 до 20 (св. 7,5 до 75) | - | ±20 | - | |||
| Этиленгликоль (C2H6O2) | PID-C2H6O2-4 | от 0 до 4 (от 0 до 10) | от 0 до 2 включ. (от 0 до 5 включ.) | ±0,4 (±1) | - | - |
| св. 2 до 4 (св. 5 до 10) | - | ±20 | - | |||
| PID-C2H6O2- 20 | от 0 до 20 (от 0 до 50) | от 0 до 4 включ. (от 0 до 10 включ.) | ±0,8 (±2) | - | - | |
| св. 4 до 20 (св. 10 до 50) | - | ±20 | - | |||
| Этиленоксид (С2Н4О) | PID-C2H4O-1O | от 0 до 10 (от 0 до 18,3) | от 0 до 1,65 включ. (от 0 до 3 включ.) | ±0,8 (±2) | - | - |
| св. 1,65 до 10 (св. 3 до 18,3) | - | ±20 | - | |||
| Этилмеркапта н (этантиол) (C2H5SH) | PID-C2H5SH- 10 | от 0 до 10 (от 0 до 28,5) | от 0 до 0,4 включ. (от 0 до 1 включ.) | ±0,08 (±0,2) | - | - |
| св. 0,4 до 10 (св. 1 до 25,8) | - | ±20 | - | |||
| PID-C2H5SH- 200 | от 0 до 200 (от 0 до 129,1) | от 0 до 50 включ. (от 0 до 129,1 включ.) | ±10 (±25,8) | - | - | |
| св. 50 до 200 (св. 129,1 до 516,6) | - | ±10 | - | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, млн-1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности3) | |||
| абсолютной, объемная доля, млн"1 (массовая концентрация, мг/м3) | относительной, % | приведенной4), % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| Хладоны, определяемые FR сенсором | ||||||
| Хлордифтор-метан (CHCIF2), Хладон R22 | FR-R22-1000 | от 0 до 1000 (от 0 до 3600) | от 0 до 100 включ. (от 0 до 360 включ.) | ±20 (±72) | - | |
| св. 100 до 1000 (св. 360 до 3600) | - | ±20 | - | |||
| FR-R22-2000 | от 0 до 2000 (от 0 до 7200) | от 0 до 100 включ. (от 0 до 360 включ.) | ±20 (±72) | - | - | |
| св. 100 до 2000 (св. 360 до 7200) | - | ±20 | - | |||
| Пентафторэтан (C2HF5), Хладон R125 | FR-R125-2000 | от 0 до 2000 (от 0 до 10000) | от 0 до 100 включ. (от 0 до 500 включ.) | ±20(±100 ) | - | - |
| св. 100 до 2000 (св. 500 до 10000) | - | ±20 | - | |||
| 1,1,1,2-тетрафторэтан (C2H2F4), Хладон R134a | FR-R134a- 1000 | от 0 до 1000 (от 0 до 4240) | от 0 до 100 включ. (от 0 до 424 включ.) | ±20 (±84,8 ) | - | - |
| св. 100 до 1000 (св. 424 до 4240) | - | ±20 | - | |||
| FR-R134a- 2000 | от 0 до 2000 (от 0 до 8480) | от 0 до 100 включ. (от 0 до 424 включ.) | ±20 (±84,8) | - | - | |
| св. 100 до 2000 (св. 424 до 8480) | - | ±20 | - | |||
| 1,1,1-трифторэтан (C2H3F3), Хладон R143a | FR-R143a- 2000 | от 0 до 2000 (от 0 до 7000) | от 0 до 100 включ. (от 0 до 350 включ.) | ±20 (±70) | - | - |
| св. 100 до 2000 (св. 350 до 7000) | - | ±20 | - | |||
| Хладон R404a (C2HF5+C2H3F 3+C2H2F4) | FR-R404a- 2000 | от 0 до 2000 (от 0 до 8234) | от 0 до 100 включ. (от 0 до 412 включ.) | ±20 (±82,4) | - | - |
| св. 100 до 2000 (св. 412 до 8234) | - | ±20 | - | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, млн-1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности3) | |||
| абсолютной, объемная доля, млн"1 (массовая концентрация, мг/м3) | относительной, % | приведенной4), % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| Хладон R407a (CH2F2+C2HF5 +C2H2F4) | FR-R407a- 1000 | от 0 до 1000 (от 0 до 3850) | от 0 до 100 включ. (от 0 до 385 включ.) | ±20 (±77) | - | - |
| св. 100 до 1000 (св. 385 до 3850) | - | ±20 | - | |||
| FR-R407a- 2000 | от 0 до 2000 (от 0 до 7700) | от 0 до 100 включ. (от 0 до 385 включ.) | ±20 (±77) | - | - | |
| св. 100 до 2000 (св. 385 до 7700) | - | ±20 | - | |||
| Хладон R407c (CH2F2+C2HF5 +C2H2F4) | FR-R407o- 1000 | от 0 до 1000 (от 0 до 3850) | от 0 до 100 включ. (от 0 до 385 включ.) | ±20 (±77) | - | - |
| св. 100 до 1000 (св. 385 до 3850) | - | ±20 | - | |||
| FR-R407c- 2000 | от 0 до 2000 (от 0 до 7700) | от 0 до 100 включ. (от 0 до 385 включ.) | ±20 (±77) | - | - | |
| св. 100 до 2000 (св. 385 до 7700) | - | ±20 | - | |||
| Хладон R410a (CH2F2+C2HF5 ) | FR-R410a- 1000 | от 0 до 1000 (от 0 до 3580) | от 0 до 100 включ. (от 0 до 358 включ.) | ±20 (±71,6) | - | - |
| св. 100 до 1000 (св. 358 до 3580) | - | ±20 | - | |||
| FR-R410a- 2000 | от 0 до 2000 (от 0 до 7160) | от 0 до 100 включ. (от 0 до 358 включ.) | ±20 (±71,6) | - | - | |
| св. 100 до 2000 (св. 358 до 7160) | - | ±20 | - | |||
| 1,1,1,2,3,3,3 -гептафторпроп ан (C3HF7), Хладон R227ea | FR-R227ea- 2000 | от 0 до 2000 (от 0 до 14140) | от 0 до 100 включ. (от 0 до 707 включ.) | ±20 (±141,4) | - | - |
| св. 100 до 2000 (св. 707 до 14140) | - | ±20 | - | |||
| Дихлордифтор метан (CCI2F2) (R12) | FR- R12-1000 | от 0 до 1000 (от 0 до 5028) | от 0 до 100 включ. (от 0 до 503 включ.) | ±20 (±141,4) | - | - |
| св. 100 до 1000 (св. 503 до 5028) | - | ±20 | - | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, млн-1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности3) | |||
| абсолютной, объемная доля, млн"1 (массовая концентрация, мг/м3) | относительной, % | приведенной4), % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| 1,2,2-трихлортрифт орэтан (C2CI3F3) (R113a) | FR-R113a- 1000 | от 0 до 1000 (от 0 до 7790) | от 0 до 100 включ. (от 0 до 779 включ.) | ±20 (±141,4) | - | - |
| св. 100 до 1000 (св. 779 до 7790) | - | ±20 | - | |||
| FR-R113a- 2000 | от 0 до 2000 (от 0 до 15580) | от 0 до 100 включ. (от 0 до 779 включ.) | ±20 (±141,4) | - | - | |
| св. 100 до 2000 (св. 779 до 15580) | - | ±20 | - | |||
| Гексафторид серы (элегаз), определяемые IR сенсором | ||||||
| Г ексафторид серы (SFe) | IR-SF6-50 | от 0 до 50 (от 0 до 304) | от 0 до 5 включ. (от 0 до 30,4 включ.) | ±0,5 (±3) | - | - |
| св. 5 до 50 (св. 30,4 до 304) | - | ±10 | - | |||
| IR-SF6-1000 | от 0 до 1000 (от 0 до 6000) | от 0 до 82,4 включ. (от 0 до 500 включ.) | ±8,2 (±50) | - | - | |
| св. 82,4 до 1000 (св. 500 до 6000) | - | ±10 | - | |||
| Диоксид углерода, определяемый IR сенсором | ||||||
| Диоксид Углерода (CO2) | IR-CO2-10000 | от 0 до 10000 (от 0 до 18292) | от 0 до 5000 включ. (от 0 до 9147,5 включ.) | ±500 (±912,9) | - | - |
| св. 5000 до 10000 (св. 9147,5 до 18292) | - | ±10 | - | |||
| 1) Датчики-газоанализаторы, градуированные на вещества, не приведенные в данной таблице, но указанные в руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов. 2) Диапазон выходных сигналов устанавливается равным диапазону измерений, указанному в таблице. 3) В нормальных условиях эксплуатации (20 ОС и 760 мм рт. ст., 60% отн. влажности). 4) Погрешность приведена к верхнему пределу диапазона измерений (ВПИ). 5) Топливо дизельное по ГОСТ 305-2013, топливо дизельное ЕВРО по ГОСТ Р 52368 2005, топливо дизельное ЕВРО по ГОСТ 32511-2013, уайт-спирит по ГОСТ 3134-78, топливо для реактивных двигателей по ГОСТ 10227-86, топливо для реактивных двигателей по ГОСТ ГОСТ 10227-2013, топливо авиационное по ГОСТ Р 52050-2006, топлива термостабильные Т-6 и Т-8В для реактивных двигателей по ГОСТ 12308-89, бензин автомобильный в соответствии с техническим регламентом «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному | ||||||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, млн-1 (массовой концентрации, мг/м3) | Пределы допускаемой основной погрешности3) | ||
| абсолютной, объемная доля, млн"1 (массовая концентрация, мг/м3) | относительной, % | приведенной4), % | |||
| 1 | 2 | 3 | 4 | 5 | 6 |
мазуту», бензин авиационный по ГОСТ 1012-2013, газовый конденсат, бензин неэтилированный по ГОСТ Р 51866-2002, Топлива для двигателей внутреннего сгорания. Бензин неэтилированный по ГОСТ Р 51105-2020, керосин по ТУ 38.71-58-10-01, керосин по ТУ 38.401-58-8-90, керосин по ОСТ 38.01407-86.
Таблица 4 -Метрологические характеристики датчиков-газоанализаторов с использованием IR инфракрасных сенсоров___________________________________________________________
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений2) объемной доли, % | Пределы допускаемой основной погрешности3) | ||
| абсолютной, объемная доля, % | относительной, % | ||||
| Кислород (Ог) | IR-O2-1 | от 0 до 1 | ±0,03 | - | |
| IR-O2-3 | от 0 до 3 | ±0,06 | - | ||
| IR-O2-5 | от 0 до 5 | ±0,15 | - | ||
| IR-O2-10 | от 0 до 10 | ±0,2 | - | ||
| IR-O2-30 | от 0 до 30 | ±0,2 | - | ||
| IR-O2-100 | от 0 до 100 | ±1 | - | ||
| Диоксид углерода (СОг) | IR-CO2-5 | от 0 до 5 | от 0 до 2 включ. | ±0,2 | - |
| св. 2 до 5 | - | ±10 | |||
| IR-CO2-100 | от 0 до 100 | от 0 до 20 включ. | ±2 | - | |
| св. 20 до 100 | - | ±10 | |||
| 1) Датчики-газоанализаторы, градуированные на вещества, не приведенные в данной таблице, но указанные в руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов. 2) Диапазон выходных сигналов устанавливается равным диапазону измерений, указанному в таблице. 3) В нормальных условиях эксплуатации (20 ОС и 760 мм рт. ст., 60% отн. влажности). | |||||
Таблица 5 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Предел допускаемой вариации выходного сигнала, в долях от пределов | |
| допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности от изменения температуры | |
| окружающей среды от нормальной на каждые 10 °С, в долях от пределов | |
| допускаемой основной погрешности | ±0,2 |
| Время установления выходного сигнала по уровню То,9, с | |
| - сенсор IR | 5 |
| - сенсор EC | 15 |
| - сенсор CT | 10 |
| - сенсор PID | 15 |
| - сенсор FR | 60 |
| - сенсор PP | 15 |
| - сенсор DL | 5 |
| - сенсор MS | 15 |
Таблица 6 - Основные технические характеристики
| Наименование характеристик | Значение | |
| Напряжение питания постоянного тока, В | от 12 до 30 | |
| Потребляемая мощность при 2-х проводной схеме подключения, Вт, не более - сенсор IR - сенсор ЕС | Включение | Изм./прогрев |
| 0,7 0,7 | 0,6 0,6 | |
| Потребляемая мощность при 3-х проводной схеме подключения, Вт, не более - сенсор IR - сенсор ЕС - сенсор СТ - сенсор PID - сенсор FR - сенсор PP - сенсор DL - сенсор MS | 0,5 0,7 0,7 0,7 0,7 0,7 0,5 0,5 | 0,3 0,5 0,5 0,5 0,5 0,5 0,3 0,3 |
| Время прогрева, мин, не более - с сенсором IR - с сенсором EC - с сенсором EC на NO, CH3OH, HCl, C2H4O - с сенсором CT - с сенсором PID - с сенсором FR - с сенсором PP - с сенсором DL - с сенсором MS | 2 10 300 30 30 10 2 2 2 | |
| Выходной сигнал*: - цифровой - аналоговый токовый, мА | RS-485 Modbus RTU, HART от 4 до 20 | |
| Габаритные размеры, мм, не более: - ERIS Simple X1 - ERIS Simple X2 | 75x138x191 75x147x191 | |
| Наименование характеристик | Значение |
| - ERIS Simple X3 | 78x205x176 |
| - ERIS Simple X4 | 75x138x191 |
| Масса, кг, не более: - ERIS Simple X1 | 1,0 |
| - ERIS Simple X2 | 1,0 |
| - ERIS Simple X3 | 1,0 |
| - ERIS Simple X4 | 1,0 |
| Условия эксплуатации: температура окружающего воздуха, °С: - температурное исполнение 1 | от -60 до +65 |
| - температурное исполнение 2 | от -60 до +60 |
| - температурное исполнение 3 | от -55 до +60 |
| - температурное исполнение 4 | от -40 до +65 |
| - температурное исполнение 5 | от -40 до +60 |
| - относительная влажность, % | от 0 до 100 |
| - атмосферное давление, кПа | от 70 до 130 |
| Маркировка взрывозащиты - исполнение 1 | PO Ex ia I Ma X/ 0Ex ia IIC T6 Ga X |
| - исполнение 2 | PO Ex da ia I Ma X/ 0Ex da ia IIC T6 Ga X |
| - исполнение 3 | 0Ex ia IIC T6 Ga X |
| - исполнение 4 | PO Ex ia I Ma X/ 0Ex ia IIC T6 Ga X/ Ex ia IIIC T80oC Da X |
| Степень защиты оболочки по ГОСТ 14254-2015 - исполнение 1 | IP66/ IP67 |
| - исполнение 2 | IP66/ IP68 |
| Наработка до отказа, не менее | 110000 |
| Назначенный срок службы, лет | 21 |
| Средний срок службы, лет | 21 |
| *- Перечень и количество выходных сигналов определяется заказом | |
наносится на табличку (наклейку) на поверхности корпуса датчиков-газоанализаторов и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 7 - комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик-газоанализатор стационарный | ERIS Simple | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз.3) |
| Корректировочная насадка | - | 1 шт.1) |
| Шестигранный ключ | - | 1 шт.1) |
| Заглушка кабельного ввода | - | 1 шт. 2) |
| Кабельный ввод | - | 1 экз.2) |
| Упаковка | 1 шт. | |
| 1) Возможен заказ большего количества по дополнительному заказу. 2) Поставляется по дополнительному заказу. 3) Один экземпляр на 10 газоанализаторов в партии, но не менее одного экземпляра на партию. | ||
приведены в руководстве по эксплуатации, раздел 3 «Использование по назначению».
ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны;
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ТУ 26.51.53.110-018-56795556-2022. Датчики-газоанализаторы стационарные ERIS Simple. Технические условия.
| Зарегистрировано поверок | 61 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
