| Номер в госреестре | 90506-23 |
| Наименование СИ | Установка трубопоршневая |
| Обозначение типа СИ | Прувер С-500-4 |
| Изготовитель | Открытое акционерное общество "Нефтемаш" (ОАО "Нефтемаш"), Республика Башкортостан, г. Октябрьский |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка трубопоршневая Прувер С-500-4,0-0,05 (далее - ТПУ) предназначена для измерений, воспроизведения, хранения и передачи единицы объема жидкости в потоке при проведении исследований, испытаний, поверки и калибровки средств измерений и эталонов единицы объема жидкости в потоке.
Принцип действия ТПУ заключается в повторяющемся вытеснении известного объема жидкости из цилиндрического калиброванного участка шаровым поршнем, совершающим движение под действием потока жидкости.
ТПУ состоит из цилиндрического калиброванного участка, ограниченного двумя парами сигнализаторов (детекторов), тройника, расширителя, крана манипулятора, электропривода, шарового поршня. ТПУ является однонаправленной и имеет передвижное исполнение.
При работе ТПУ и средство измерений соединяют последовательно. Через технологическую схему ТПУ и средство измерений устанавливают необходимое значение расхода жидкости. Поток жидкости, проходящий через ТПУ, увлекает шаровой поршень, который перемещается по цилиндрическому калиброванному участку. При воздействии шарового поршня на сигнализатор происходит коммутация цепей управления цифрового вычислителя, на вход которого подаются выходные сигналы от датчика импульсов поверяемого средства измерений. По сигналу первого сигнализатора счет импульсов начинается, а по сигналу второго сигнализатора - прекращается. Накопленное в вычислителе число импульсов соответствует объему жидкости, прошедшему через средство измерений, который равен объему калиброванного участка ТПУ.

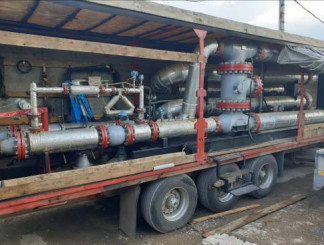

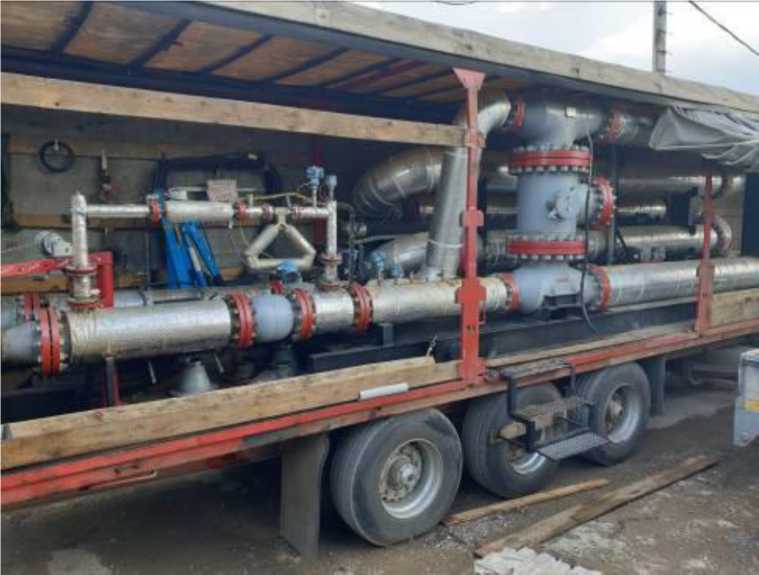

Общий вид ТПУ представлен на рисунке 1.
Рисунок 1 - Общий вид ТПУ
Пломбировка ТПУ осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках, пропущенных через отверстия в шпильках, расположенных на диаметрально противоположных фланцах, по всей длине цилиндрического калиброванного участка и на контровочных проволоках, пропущенных через отверстия завернутых винтов клеммной коробки детекторов.

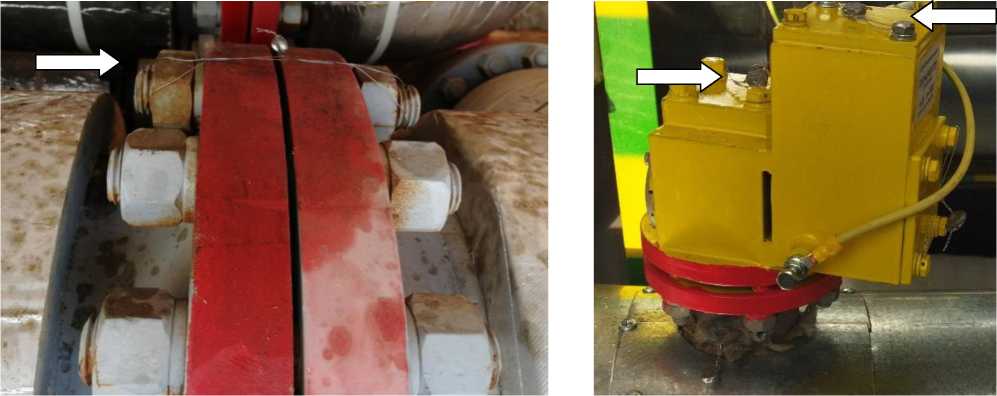

Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знаков поверки на фланцевые соединения калиброванного участка и детекторы ТПУ

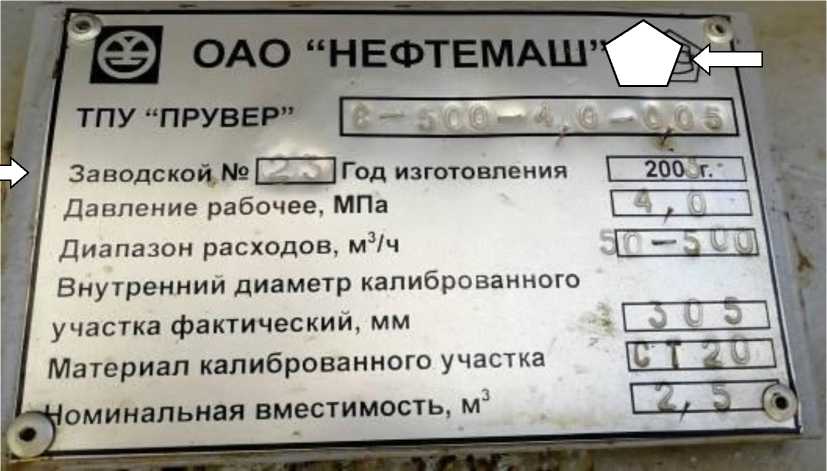

Заводской номер в цифровом формате наносится на маркировочную табличку, закрепленную на корпусе ТПУ, ударным методом. Места нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
[
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон объемного расхода жидкости, м3/ч | от 50 до 500 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единицы) объема жидкости (вместимости калиброванного участка) в потоке при температуре 20 °С и избыточном давлении 0 МПа, % | ±0,05 |
| Наименование характеристики | Значение |
| Диапазон объема жидкости (вместимости калиброванного участка) в потоке при температуре 20 °С и избыточном давлении 0 МПа, м3 1) | от 2,4 до 2,6 |
| Измеряемая среда | жидкость (нефть, нефтепродукты) |
| Температура измеряемой среды, °С | от +2 до +60 |
| Избыточное давление измеряемой среды, МПа, не более | 4,0 |
| Вязкость кинематическая измеряемой среды, мм2/с | от 1 до 1200 |
| Наличие свободного воздуха | не допускается |
Окончание таблицы 2
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 380±38 |
| - частота переменного тока, Гц | 50±1 |
| Габаритные размеры, мм, не более: | |
| - длина | 7200 |
| - ширина | 2500 |
| - высота | 2700 |
| Масса, кг, не более | 10000 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -50 до +50 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 107 |
| Средний срок службы, лет, не менее | 8 |
| Средняя наработка на отказ, ч, не менее | 3000 |
| 1) определяется при поверке ТПУ |
наносится на маркировочную табличку, закрепленную на корпусе ТПУ, методом лазерной гравировки, а также в верхнюю часть по центру титульного листа руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка трубопоршневая, зав.№ 23 | Прувер С-500-4,0-0,05 | 1 шт. |
| Руководство по эксплуатации | ТПУ 02.00.00.000 РЭ | 1 экз. |
| Паспорт | ТПУ 02.00.00.000 ПС | 1 экз. |
| Комплект запасных частей, инструментов и принадлежностей | - | 1 шт. |
приведены в разделе 1 «Описание и работа» документа «Установка трубопоршневая Прувер С. Руководство по эксплуатации. ТПУ 02.00.00.000 РЭ».
