Установка трубопоршневая Прувер С-100-0, 90507-23

Установка трубопоршневая Прувер С-100-0,05 (далее - ТПУ) предназначена для измерений, воспроизведения, хранения и передачи единицы объема жидкости в потоке при проведении исследований, испытаний, поверки и калибровки средств измерений и эталонов единицы объема жидкости в потоке.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	90507-23
Наименование СИ	Установка трубопоршневая
Обозначение типа СИ	Прувер С-100-0
Изготовитель	Акционерное общество "Нефтемаш" (АО "Нефтемаш"), Республика Башкортостан, г. Октябрьский
Год регистрации	2023
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия ТПУ заключается в повторяющемся вытеснении известного объема жидкости из цилиндрического калиброванного участка шаровым поршнем, совершающим движение под действием потока жидкости.

ТПУ состоит из цилиндрического калиброванного участка, ограниченного парой сигнализаторов (детекторов), тройника, расширителя, крана манипулятора, электропривода, шарового поршня. ТПУ является однонаправленной и имеет передвижное исполнение.

При работе ТПУ и средство измерений соединяют последовательно. Через технологическую схему ТПУ и средство измерений устанавливают необходимое значение расхода жидкости. Поток жидкости, проходящий через ТПУ, увлекает шаровой поршень, который перемещается по цилиндрическому калиброванному участку. При воздействии шарового поршня на сигнализатор происходит коммутация цепей управления цифрового вычислителя, на вход которого подаются выходные сигналы от датчика импульсов поверяемого средства измерений. По сигналу первого сигнализатора счет импульсов начинается, а по сигналу второго сигнализатора - прекращается. Накопленное в вычислителе число импульсов соответствует объему жидкости, прошедшему через средство измерений, который равен объему калиброванного участка ТПУ.

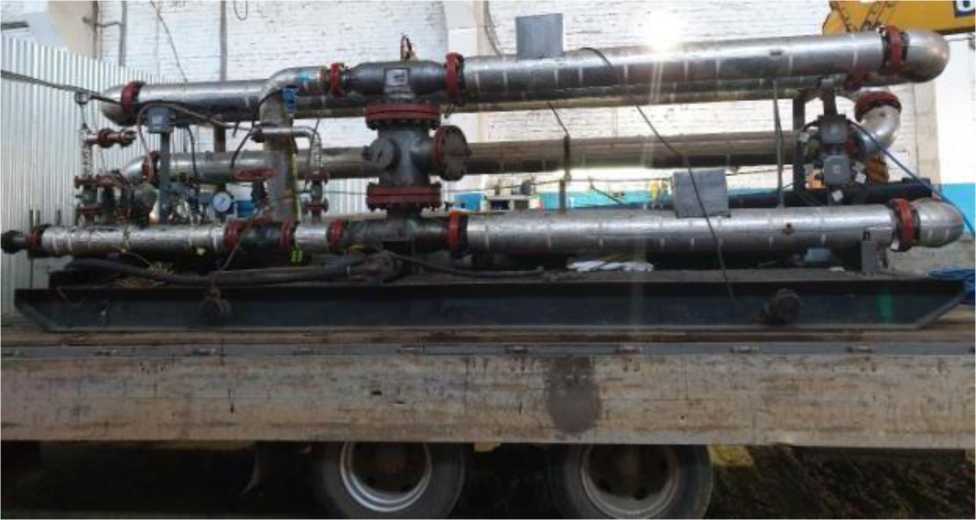

Общий вид ТПУ представлен на рисунке 1.

Рисунок 1 - Общий вид ТПУ

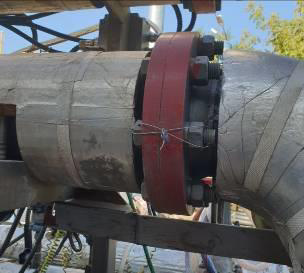

Пломбировка ТПУ осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках, пропущенных через отверстия в головке и стержне болтов, расположенных на диаметрально противоположных фланцах, по всей длине цилиндрического калиброванного участка и на контровочных проволоках, пропущенных через отверстия завернутых винтов клеммной коробки детекторов.

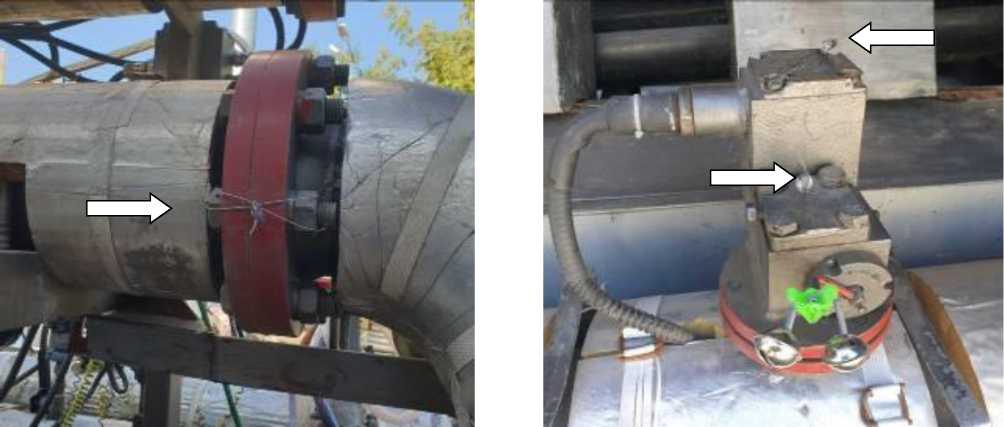

Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.

Рисунок 2 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знаков поверки на фланцевые соединения калиброванного участка и детекторы ТПУ

Заводской номер в цифровом формате наносится на маркировочную табличку, закрепленную на корпусе ТПУ, методом лазерной гравировки. Места нанесения знака утверждения типа и заводского номера представлены на рисунке 3.

АО «Нефтемаш»,

Установка трубопоршневая

Модель: 1

* <

«Прузер С-100-0.05»

Зарегистрировано поверок	1
Поверителей	1
Актуальность данных	17.09.2024
