| Номер в госреестре | 90510-23 |
| Наименование СИ | Комплекс эталонный |
| Обозначение типа СИ | ЭК КВ14 |
| Изготовитель | Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Ростовской области" (ФБУ "Ростовский ЦСМ"), г. Ростов-на-Дону |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс эталонный ЭК КВ14 (далее - комплекс) предназначен для хранения и передачи единицы кинематической вязкости жидкости, поверки и калибровки вискозиметров различных типов, измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.
Комплекс применяют в качестве рабочего эталона 1-го разряда согласно п. 6.1 Государственной поверочной схемы для средств измерений вязкости жидкостей, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622.
К комплексу данного типа относится комплекс эталонный ЭК КВ14 с заводским номером 11.
Принцип действия комплекса основан на измерении вязкости жидкости по времени ее истечения через капилляр вискозиметра стеклянного капиллярного эталонного, помещенного в ванну термостата. Время истечения определенного объема жидкости, заключенного между двумя метками на поверхности рабочей трубки измерительного резервуара вискозиметра, измеряет оператор с применением секундомера электронного с таймерным выходом.
Конструктивно комплекс представляет собой единичный экземпляр, состав которого представлен в таблице 1.
Общий вид комплекса представлен на рисунке 1.
Наименование комплекса, заводской номер и год изготовления приведены в документе 02567716.436614.001РЭ «Комплекс эталонный ЭК КВ14. Руководство по эксплуатации» и на шильдике, расположенном на первом футляре для хранения вискозиметров стеклянных капиллярных эталонных, методом трафаретной печати (рисунок 2).
Нанесение знака поверки на комплекс не предусмотрено.
Пломбирование комплекса не предусмотрено.
Таблица 1 - Состав комплекса
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Комплекс эталонный, в составе: | ЭК КВ14 | 1 шт. |
| Вискозиметры стеклянные капиллярные эталонные, регистрационный номер 89728-23 | - | 17 шт. |
| Вискозиметры стеклянные капиллярные эталонные, регистрационный номер 83764-21 | - | 3 шт. |
| Термометр сопротивления платиновый вибропрочный эталонный, регистрационный номер 32777-06 | ПТСВ-1-2 | 1 шт. |
| Секундомер электронный с таймерным выходом, регистрационный номер 12112-90 | СТЦ-2 | 1 шт. |
| Секундомеры электронные с таймерным выходом, регистрационный номер 65349-16 | СТЦ-2М | 3 шт. |
| Измеритель температуры многоканальный прецизионный, регистрационный номер 19736-11 | МИТ 8.15 | 1 шт. |
| Термостат жидкостный | ВИС-Т-06 серии Мастер | 1 шт. |
| Термостат жидкостный | ВИС-Т-11 | 1 шт. |
| Вспомогательное оборудование | - | 1 комп. |
| Примечания: 1. Допускается замена вискозиметров стеклянных капиллярных эталонных, термометра сопротивления платинового вибропрочного эталонного, измерителя температуры многоканального прецизионного, секундомеров электронных с таймерным выходом на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у средств измерений, перечисленных в таблице, при условии, что владелец комплекса не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на комплекс как их неотъемлемая часть. 2. Допускается замена термостатов на аналогичные с метрологическими характеристиками не хуже, чем у термостатов, указанных в таблице, при условии, что владелец комплекса не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на комплекс как их неотъемлемая часть. | ||

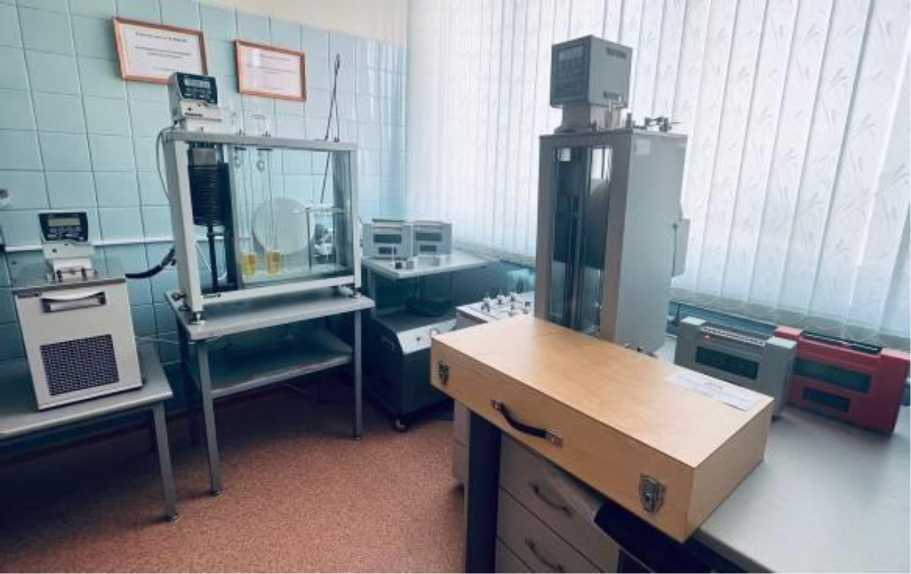

Рисунок 1 - Общий вид комплекса

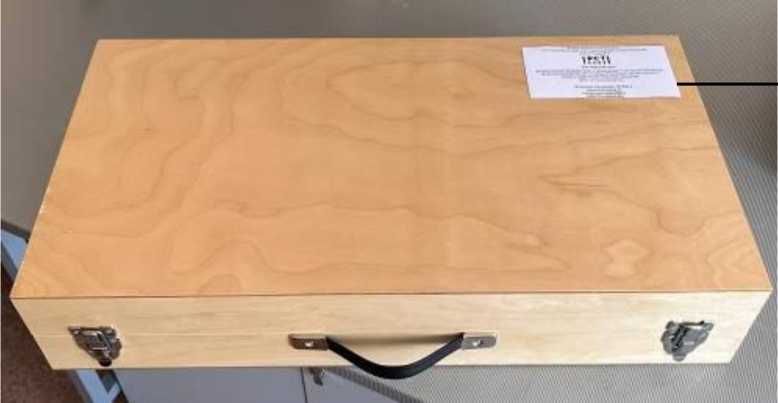

Место нанесения заводского номера
Рисунок 2 - Маркировка комплекса
Метрологические и основные технические характеристики комплекса представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики комплекса
| Наименование характеристики | Значение |
| Диапазон измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 20,00 °С до 100,00 °С, мм2/с | от 0,4 до 100000,0 |
| Поддиапазоны измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 20,00 °С до 100,00 °С, мм2/с | от 0,4 до 1000,0 включ., св. 1000,0 до 20000,0 включ., св. 20000,0 до 100000,0 |
| Границы доверительной относительной погрешности, %, не более: в поддиапазоне значений кинематической вязкости от 0,4 до 1000,0 мм2/с включ. св. 1000,0 до 20000,0 мм2/с включ. св. 20000,0 до 100000,0 мм2/с | ±0,15 ±0,20 ±0,25 |
| Наименование характеристики | Значение |
| Условия эксплуатации комплекса: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +18 до +22 от 30 до 80 от 84,0 до 106,7 |
| Срок службы, лет | 24 |
| Наработка до отказа, ч, не менее | 30000 |
наносится на титульный лист руководства по эксплуатации 02567716.436614.001РЭ типографическим способом.
Таблица 4 - Комплектность комплекса
| Наименование | Обозначение | Количество |
| Комплекс эталонный | ЭК КВ14 | 1 шт. |
| Руководство по эксплуатации | 02567716.436614.001РЭ | 1 экз. |
приведены в п. 2 «Использование по назначению ЭК КВ14» документа 02567716.436614.001РЭ «Комплекс эталонный ЭК КВ14. Руководство по эксплуатации»
Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 5 ноября 2019 г. № 2622.
