Государственный реестр средств измерений

Мерники стационарные металлические технические 1-го класса МСМТ-2 МСМТ-2, 90513-23

90513-23
Мерники стационарные металлические технические 1-го класса МСМТ-2 (далее - мерники) предназначены для измерений объёма спирта и водно-спиртовых растворов.
Карточка СИ
Номер в госреестре 90513-23
Наименование СИ Мерники стационарные металлические технические 1-го класса МСМТ-2
Обозначение типа СИ МСМТ-2
Изготовитель ТОО "Продмонтаж", г. Ульяновск (изготовлены в 1991-2001 гг.)
Год регистрации 2023
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Мерники стационарные металлические технические 1-го класса МСМТ-2 (далее - мерники) предназначены для измерений объёма спирта и водно-спиртовых растворов.

Описание

Принцип действия мерников основан на заполнении их жидкостью до уровня, соответствующего номинальной вместимости мерника, или полном сливе жидкости после заполнения мерника до этого уровня.

Мерники состоят из металлического сварного сосуда переменного сечения круглой формы с конусным днищем и вертикальной горловины.

Вертикальная горловина имеет смотровые окна и шкальную пластину с отметкой, соответствующей номинальной вместимости. В горловине мерников установлена наливная труба и переливная труба для поддержания уровня жидкости на отметке, соответствующей значению номинальной вместимости. Горловина закрыта крышкой. В нижней точке днищ мерников имеется патрубок с краном для слива жидкости. Мерники установлены на опорах по отвесу в вертикальном положении. На мерниках расположены три крана для отбора проб и патрубок для установки термометра.

Заводской номер в виде цифрового обозначения, состоящий из трех арабских цифр с математическим символом или четырех арабских цифр, нанесен методом фотопечати на информационную табличку, расположенную на боковой поверхности мерников.

К средствам измерений данного типа относится мерники стационарные металлические технические 1-го класса МСМТ-2 заводские №№ 15/2, 15/3, 15/5 и 1937.

Знак утверждения типа на средство измерений не наносится.

Ограничение доступа к местам настройки (регулировки) осуществляется путем нанесения навесных пломб с изображением знака поверки на винтах крепления смотрового окна со шкальной пластиной и крышки горловины.

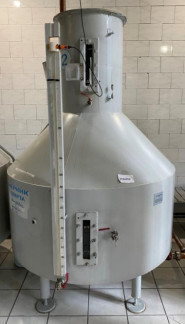

Общий вид мерников, схема пломбировки от несанкционированного доступа, обозначение мест нанесения знаков поверки и места расположения информационной таблички для нанесения заводского номера представлен на рисунке 1.

Места нанесения знаков поверки

Место нанесения заводского номера

Рисунок 1 - Общий вид мерников стационарных металлических технических 1-го класса МСМТ-2 с указанием мест пломбировки и места нанесения заводского номера

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Заводской номер

15/2

15/3

15/5

1937

Номинальная вместимость, дм3

1500

1496

1488

1489

Пределы допускаемой относительной погрешности измерений объема жидкости, %

±0,2

Технические характеристики

Наименование характеристики

Значение

Заводской номер

15/2

15/3

15/5

1937

Габаритные размеры: длина, мм, не более высота, мм, не более ширина, мм, не более

1550

2500

1550

Условия эксплуатации:

- температура окружающего воздуха, °С

от +5 до +30

Знак утверждения типа

наносится на титульный лист паспорта печатным способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Мерники стационарные металлические технические 1-го класса

МСМТ-2

4 шт.

Мерник стационарный металлический технический 1-го класса МСМТ-2. Паспорт

4 экз.

ГСИ. Мерники стационарные металлические технические 1-го класса МСМТ-2. Методика поверки

1 экз.

Сведения о методах измерений

приведены в разделе «Инструкция по эксплуатации мерника» паспорта

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Зарегистрировано поверок 4
Поверителей 1
Актуальность данных 07.11.2024
