| Номер в госреестре | 90514-23 |
| Наименование СИ | Мерники стационарные металлические технические 1-го класса |
| Обозначение типа СИ | МСМТ-3 |
| Изготовитель | ТОО "Продмонтаж", г. Ульяновск (изготовлены в 2001 г.) |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |

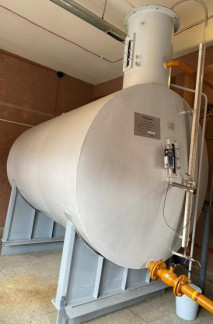

Мерники стационарные металлические технические 1-го класса МСМТ-3 (далее - мерники) предназначены для измерений объёма спирта и водно-спиртовых растворов.
Принцип действия мерников основан на заполнении их жидкостью до уровня, соответствующего номинальной вместимости мерника, или полном сливе жидкости после заполнения мерника до этого уровня.
Мерники состоят из металлического сварного сосуда переменного сечения круглой формы с конусными днищами и вертикальной горловины.
Вертикальная горловина имеет смотровые окна и шкальную пластину с отметкой, соответствующей номинальной вместимости. В горловине мерников установлена наливная труба и переливная труба для поддержания уровня жидкости на отметке, соответствующей знаению номинальной вместимости. Горловина закрыта крышкой, В нижней точке внутренней поверхности мерников имеется патрубок с краном для слива жидкости. Мерники установлены на опорах по отвесу в горизонтальном положении. На переднем днище мерников расположены три крана для отбора проб и патрубок для установки термометра.
Заводской номер в виде цифрового обозначения, состоящий из четырех арабских цифр, нанесен методом фотопечати на информационную табличку, установленную на переднем днище мерников
К средствам измерений данного типа относится мерники стационарные металлические технические 1-го класса МСМТ-3 заводские №№ 1929, 1931.
Знак утверждения типа на средство измерений не наносится.
Ограничение доступа к местам настройки (регулировки) осуществляется путем нанесения навесных пломб с изображением знака поверки на винтах крепления смотрового окна со шкальной пластиной и крышки горловины.
Общий вид мерников, схема пломбировки от несанкционированного доступа, обозначение мест нанесения знаков поверки и места расположения информационной таблички для нанесения заводского номера представлены на рисунках 1 и 2.
Места нанесения знаков поверки
Место нанесения заводского номера
Рисунок 1 - Общий вид мерника стационарного металлического технического 1-го класса МСМТ-3 № 1929 с указанием мест пломбировки и места нанесения заводского номера
Места нанесения знаков поверки
Место нанесения заводского номера
Рисунок 2 - Общий вид мерника стационарного металлического технического 1-го класса МСМТ-3 № 1931 с указанием мест пломбировки и места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Заводской номер | 1929 | 1931 |
| Номинальная вместимость, дм3 | 6070 | 8915 |
| Пределы допускаемой относительной погрешности измерений объема жидкости, % | ±0,2 | |
| Наименование характеристики | Значение | |
| Заводской номер | 1929 | 1931 |
| Габаритные размеры: длина, мм | 3200 | 3400 |
| высота, мм | 2920 | 3250 |
| ширина, мм | 1970 | 2100 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от +5 до +30 | |
наносится на титульный лист паспорта печатным способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерники стационарные металлические технические 1-го класса | МСМТ-3 | 2 шт. |
| Мерник стационарный металлический технический 1-го класса МСМТ-3. Паспорт | 2 экз. | |
| ГСИ. Мерники стационарные металлические технические 1-го класса МСМТ-3. Методика поверки | 1 экз. |
приведены в разделе «Инструкция по эксплуатации мерника» паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
