| Номер в госреестре | 90517-23 |
| Наименование СИ | Вольтметр переменного напряжения эталонный |
| Обозначение типа СИ | Fluke 5790В |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вольтметр переменного напряжения эталонный Fluke 5790В (далее по тексту -вольтметр) предназначен для измерений переменного напряжения в диапазоне уровней от 10 мВ до 1000 В в диапазоне частот от 10 Гц до 1 МГц. Дополнительной функцией вольтметра является измерение постоянного напряжения.
К настоящему типу СИ относится вольтметр переменного напряжения эталонный Fluke 5790B с заводским № 6118901.
Принцип действия вольтметра основан на сравнении действующего значения переменного напряжения с постоянным напряжением посредством термопреобразователя фирмы Fluke. В режиме измерения прибор работает как цифровой вольтметр с разрешением 8 знаков, при этом используется внутренний источник постоянного тока. Вольтметр автоматически осуществляет переключение и расчеты и отображает на жидкокристаллическом дисплее среднеквадратическое значение измеряемого переменного напряжения, его частоту, полярность и значение измеряемого постоянного напряжения.
Для подключения измеряемого напряжения вольтметр снабжен винтовыми клеммами, а также коаксиальным 50-омным входным соединителем типа «N». Пользователь выбирает наиболее удобный способ подключения измеряемого напряжения сенсорными клавишами выбора входных соединителей: INPUT 1 (вход 1) - 50-омный коаксиальный соединитель типа “N”; INPUT 2 (вход 2) - винтовые клеммы.
Винтовые клеммы «AUX» предназначены для подключения шунтов переменного тока Fluke A40, А40А, А40В.
Вольтметр автоматически выбирает требуемый поддиапазон измеряемого напряжения, либо пользователь сам выбирает необходимый поддиапазон измерений нажатием соответствующей сенсорной клавиши на передней панели прибора.
Кроме того, на передней панели вольтметра расположены:
- кнопка включения-выключения вольтметра;
- USB-порт для подключения USB-накопителя при сохранении отчетов о калибровке и обновлении прошивки прибора;
- клавиша «Reset» для принудительного возврата вольтметра в исходное состояние;
- клавиша «Guard» для размыкания и замыкания внутреннего соединения между GUARD и наружной оболочкой соединителя «INPUT 1» или винтовой клеммой LO соединителя «INPUT 2», в зависимости от выбранного входного сигнала. При включении вольтметра в сеть включается внутреннее соединение GUARD. При нажатии на клавишу «Guard» размыкается внутреннее соединение GUARD и в верхнем углу дисплея отображается индикация «Guard ON».
На задней панели вольтметра расположены:
- разъем «AC PWR INPUT» для подключения сетевого кабеля питания;
- главный переключатель «ON/OFF» («ВКЛ/ВЫКЛ), который должен находиться в положении «ON» («ВКЛ») перед тем, как программируемая кнопка включения-выключения вольтметра на передней панели начнет функционировать;
- USB-порт для дистанционного управления вольтметром;
- разъем «RS 232» - последовательный порт для удаленного управления вольтметром;
- разъем «Ethernet» - для дистанционного управления прибором;
- разъем «IEEE-488» - для эксплуатации вольтметра в дистанционном режиме в качестве источника или приемника сообщений по шине IEEE-488;
- винтовая клемма для подключения заземления.

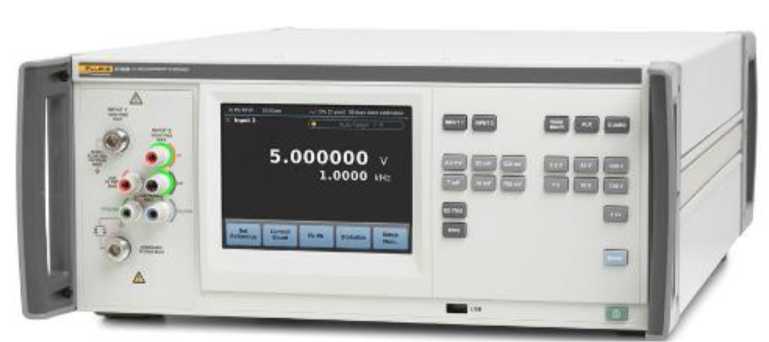

Общий вид вольтметра переменного напряжения эталонного Fluke 5790B представлен на рисунке 1.
Нанесение знака поверки на вольтметр переменного напряжения эталонный Fluke 5790B не предусмотрено.
Рисунок 1 - Общий вид вольтметр переменного напряжения эталонного Fluke 5790B

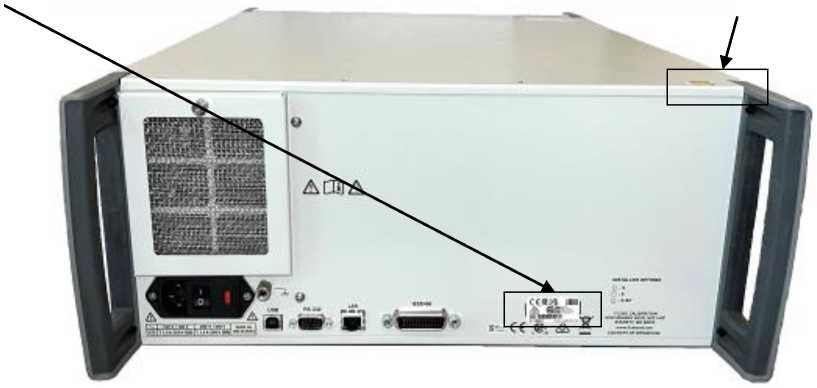

Место нанесения пломбы в виде наклейки, исключающей несанкционированный доступ к внутренним элементам и точкам настройки показано на рисунке 2. Заводской номер в цифровом формате нанесен на маркировочную наклейку, представленную на рисунке 3.
Маркиро
вочная
наклейка
Место нанесения пломбы в виде наклейки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, место нанесения
маркировочной наклейки
Место нанесения заводского номера
Рисунок 3 - Общий вид маркировочной наклейки, место нанесения заводского номера
Вольтметр имеет встроенное программное обеспечение (ПО) «5790В Firmware». ПО предназначено для сбора, обработки, отображения, хранения и передачи информации об измеряемой величине.
Уровень защиты ПО - высокий в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО вольтметра
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | 5790В Firmware |
| Номер версии (идентификационный номер) ПО | не ниже v1.02.00 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные, если имеются | - |
Основные метрологические и технические характеристики вольтметра приведены в таблицах 2, 3 и 4.
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений в режиме измерения переменного напряжения приведены в табл. 2.
| Поддиапазон напряжений | Диапазон частот | Пределы допускаемой абсолютной погрешности |
| от 10 мВ до 22 мВ включ. | от 10 Гц до 20 Гц включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. св. 100 кГц до 300 кГц включ. св. 300 кГц до 500 кГц включ. св. 500 кГц до 1 МГц включ. | ±(29040-6^U + 1,3 мкВ) ±(190-10-6-U + 1,3 мкВ) ±(110-10-6-U + 1,3 мкВ) ±(210M0-6-U + 2,0 мкВ) ±(310M0-6-U + 2,5 мкВ) ±(810M0-6-U + 4,0 мкВ) ±(890M0-6-U + 8,0 мкВ) ±(1700-10-6-U + 8,0 мкВ) |
| Поддиапазон напряжений | Диапазон частот | Пределы допускаемой абсолютной погрешности |
| от 19 мВ до 70 мВ включ. | от 10 Гц до 20 Гц включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. св. 100 кГц до 300 кГц включ. св. 300 кГц до 500 кГц включ. св. 500 кГц до 1 МГц включ. | ±(240-10-6-U + 1,5 мкВ) ±(120-10-6-U + 1,5 мкВ) ±(65-10-6-U + 1,5 мкВ) ±(130-10-6-U + 2,0 мкВ) ±(260-10’6•U + 2,5 мкВ) ±(510-10-6-U + 4,0 мкВ) ±(670-10-6-U + 8,0 мкВ) ±(1100-10-6-U + 8,0 мкВ) |
| от 60 мВ до 220 мВ включ. | от 10 Гц до 20 Гц[1] включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. св. 100 кГц до 300 кГц включ. св. 300 кГц до 500 кГц включ. св. 500 кГц до 1 МГц включ. | ±(210-10-6-U + 1,5 мкВ) ±(85-10-6-U + 1,5 мкВ) ±(38-10-6-U + 1,5 мкВ) ±(69-10-6 •U + 2,0 мкВ) ±(160-10-6-U + 2,5 мкВ) ±(250-10-6-U + 4,0 мкВ) ±(380-10-6-U + 8,0 мкВ) ±(1000-10-6-U + 8,0 мкВ) |
| от 190 мВ до 700 мВ включ. | от 10 Гц до 20 Гц[1] включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. св. 100 кГц до 300 кГц включ. св. 300 кГц до 500 кГц включ. св. 500 кГц до 1 МГц включ. | ±(210-10-6-U + 1,5 мкВ) ±(76-10-6-U + 1,5 мкВ) ±(33-10-6-U + 1,5 мкВ) ±(51-10-6-U + 2,0 мкВ) ±(79-10-6-U + 2,5 мкВ) ±(180-10-6-U + 4,0 мкВ) ±(300-10-6-U + 8,0 мкВ) ±(960-10-6-U + 8,0 мкВ) |
| от 600 мВ до 2,2 В включ. | от 10 Гц до 20 Гц[2] включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. св. 100 кГц до 300 кГц включ. св. 300 кГц до 500 кГц включ. св. 500 кГц до 1 МГц включ. | ±(200-10-6-U) ±(66-10-6 -U) ±(24-10-6-U) ±(46-10-6-U) ±(71-10-6-U) ±(160-10-6-U) ±(260-10-6-U) ±(900-10-6 -U) |
| от 1,9 В до 7 В включ. | от 10 Гц до 20 Гц[2] включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. св. 100 кГц до 300 кГц включ. св. 300 кГц до 500 кГц включ. св. 500 кГц до 1 МГц включ. | ±(200-10-6-U) ±(67-10-6-U) ±(24-10-6-U) ±(48-10-6-U) ±(81-10-6-U) ±(190-10-6-U) ±(400-10-6-U) ±(1200-10-6-U) |
| Поддиапазон напряжений | Диапазон частот | Пределы допускаемой абсолютной погрешности |
| от 6 В до 22 В включ. | от 10 Гц до 20 Гц[2] включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. св. 100 кГц до 300 кГц включ. св. 300 кГц до 500 кГц включ. св. 500 кГц до 1 МГц включ. | ±(200-10-6-U) ±(67-10-6-U) ±(27-10-6-U) ±0840<U) ±(81-10-6-U) ±(190-10-6-U) ±(400^10-6/U) ±(1200-10-6-U) |
| от 19 В до 70 В включ. | от 10 Гц до 20 Гц[2] включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. | ±(200-10-6-U) ±(68-10-6-U) ±(32-10-6-U) ±(57-10-6-U) ±(94-10-6-U) |
| от 60 В до 220 В включ. | от 10 Гц до 20 Гц включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. | ±(200-10-6-U) ±(68-10-6-U) ±(31-10-6-U) ±(б9-10-6-и) ±(98-10-6-U) |
| от 190 В до 700 В включ. | от 10 Гц до 20 Гц включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. | ±(200^10"6/U) ±(99-10-6-U) ±(41-10-6-U) ±(130-10-6-U) ±(500-10-6-U) |
| от 600 В до 1050 В включ. | от 10 Гц до 20 Гц включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. | ±(200-10-6-U) ±(99-10-6-U) ±(38-10-6-U) ±(130-10—6-U) ±(500^10-6/U) |
| Примечания к таблице [1] от 9,5 до 10 Гц значение погрешности составляет ± (10-3 отн. ед. от показаний + 1,5 мкВ); [2] от 9,5 до 10 Гц значение погрешности составляет ± (10-3 отн. ед. от показаний). | ||
Таблица 3 - Пределы допускаемой абсолютной погрешности измерений в режиме измерения постоянного напряжения приведены в табл. 3.
| Поддиапазон измерений | Пределы допускаемой абсолютной погрешности |
| от 60 до 220 мВ включ. | ±(3840<U + 1,5 мкВ) |
| от 190 до 700 мВ включ. | ±(33-10-6-U + 1,5 мкВ) |
| от 600 мВ до 2,2 В включ. | ±(24-10-6 •U) |
| от 1,9 до 7 В включ. | ±(24^10-6/U) |
| от 6 до 22 В включ. | ±(27^10-6/U) |
| от 19 до 70 В включ. | ±(32^10-6/U) |
| от 60 до 220 В включ. | ±(31-10-6-U) |
| от 190 до 700 В включ. | ±(41-10-6-U) |
| от 600 до 1050 В включ. | ±(38^10-6/U) |
| Примечание: Характеристика погрешности напряжения постоянного тока действительна только в том случае, когда входной сигнал положительной полярности усредняется с равным входным сигналом отрицательной полярности, чтобы устранить ошибки. Не рекомендуется использовать «INPUT 1» (вход 1) для измерения постоянного напряжения из-за наличия термоЭДС в соединителе типа «N». Подробную информацию см. в Руководстве по эксплуатации. | |
В таблицах 2 и 3 символ U - значение измеряемого вольтметром напряжения
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - диапазон температур окружающего воздуха, оС | от +21 до +25 |
| - относительная влажность окружающего воздуха, %, не более: | до 80 |
| - атмосферное давление, кПа | от 76,3 до 126,3 |
| Время предварительного прогрева, мин. | 30 |
| Питание от сети переменного тока: - частота, Гц - напряжение, В | 50,0 ± 0,5 230 ± 23 |
| Потребляемая мощность, ВА, не более | 100 |
| Габаритные размеры (ВхШхГ), мм, не более: | 178x432x630 |
| Масса, кг, не более: | 24 |
| Наработка до отказа, ч, не менее | 10000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность вольтметра переменного напряжения эталонного Fluke 5790B (зав.
№ 6118901)___________________________________________________________________
| Наименование | Обозначение | Количество |
| Вольтметр переменного напряжения эталонный | Fluke 5790В | 1 шт. |
| Сетевой кабель | - | 1 шт. |
| Соединитель коаксиальный | «тип N» - «тип III по ГОСТ 13317» | 1 шт. |
| Руководство по эксплуатации, паспорт | - | 1 шт. |
приведены в главе 4 «Управление с передней панели», разделах «Режим измерения» и «Режим передачи» документа «Вольтметра переменного напряжения эталонного Fluke 5790B. Руководство по эксплуатации».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц, утвержденная приказом Росстандарта от 18 августа 2023г. № 1706;
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Росстандарта от 28 июля 2023 г. № 1520.
