| Номер в госреестре | 90518-23 |
| Наименование СИ | Шунты переменного тока |
| Обозначение типа СИ | Fluke A40B |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Шунты переменного тока Fluke A40B (далее по тексту - шунты) предназначены для измерений силы переменного тока в диапазоне частот от 20 Гц до 100 кГц.
К настоящему типу СИ относятся шунты переменного тока Fluke A40B.
Таблица 1 - заводские номера шунтов.
| Наименование, обозначение и номинальное значение переменного тока | Заводской № |
| Шунты переменного тока Fluke A40B: 1 мА 100 А | 612080294 612081879 |
Принцип действия шунтов основан на законе Ома: протекающий через шунт переменный ток вызывает падение напряжения на нем, которое измеряется либо термоэлектрическим преобразователем переменного напряжения, либо универсальным вольтметром. Шунты представляют собой резистивные элементы с малым значением частотной погрешности, заключенные в корпуса с установленными на них электрическими соединителями для подключения в цепь измеряемой силы тока и для измерения падения напряжения на шунте. Входные и выходные электрические соединители тип UHF (гнездо). Внешний вид шунта переменного тока Fluke A40B 100 А представлен на рисунке 1. Внешний вид шунта переменного тока Fluke A40B 1 мА представлен на рисунке 2.
Нанесение знака поверки на шунты переменного тока Fluke A40B не предусмотрено.

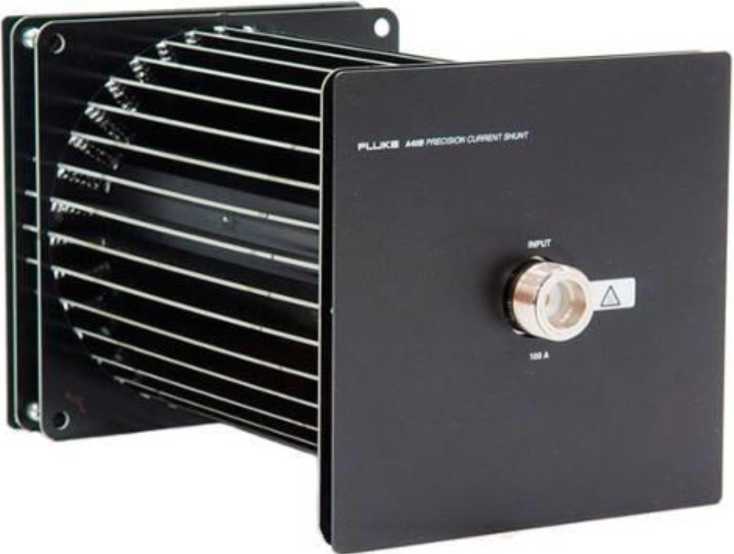

Рисунок 1 - Е

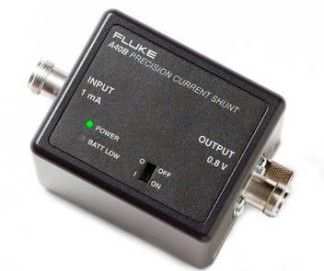

Рисунок 2 - Ешешнии вид шунта переменного тока пике лнов 1 мА
Место нанесения маркировочной наклейки показано на рисунке 3. Пломбирование шунтов не проводится. Заводской номер в цифровом формате нанесен на маркировочную наклейку, представленную на рисунке 4.
Место нанесения маркировочной наклейки
Место нанесения маркировочной наклейки

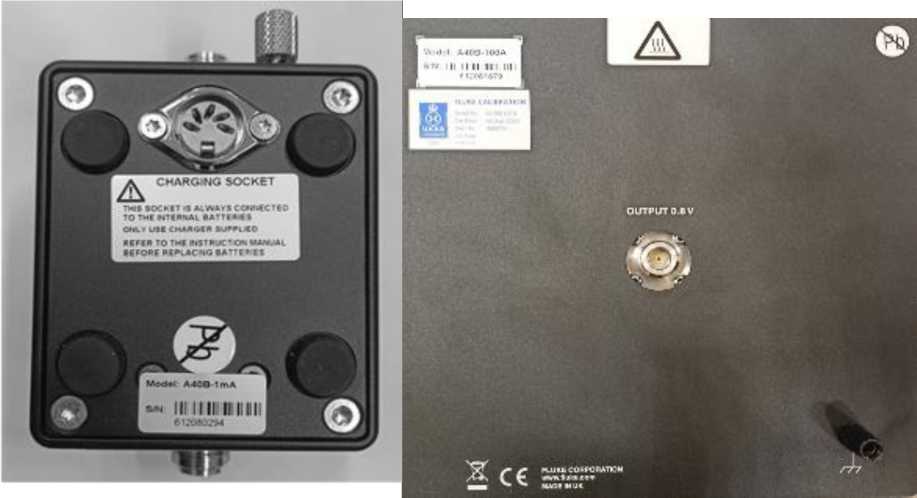

Рисунок 3 - Место нанесения маркировочной наклейки
Рисунок 4 - Общий вид маркировочной наклейки, место нанесения заводского номера
Место нанесения заводского номера
Метрологические и технические характеристики шунтов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики шунтов
| Номинальное значение силы тока, I | Пределы допускаемой абсолютной погрешности, ± 10-6 • К • I, А | |||||||
| Значения коэффициента | К при частоте | |||||||
| 20 Гц | 40 Гц | 1 кГц | 10 кГц | 20 кГц | 30 кГц | 70 кГц | 100 кГц | |
| 1 мА | 55 | - | 55 | 75 | - | 75 | 118 | 150 |
| 100 А | - | 65 | 65 | 90 | 94 | - | - | - |
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - диапазон температур окружающего воздуха, оС | от +13 до +23 |
| - относительная влажность окружающего воздуха, % | до 75 |
| Габаритные размеры (В*Ш*Г), мм, не более: - 1 мА - 100 А | 70x70x124 200x200x343 |
| Масса, кг, не более: - 1 мА - 100 А | 0,7 3,4 |
| Наработка до отказа, ч, не менее | 10000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность шунтов
| Наименование | Обозначение | Количество, шт. |
| Шунты переменного тока Fluke A40B: - 1 мА - 100 А | зав. № 612080294 зав. № 612081879 | 1 1 |
| Зарядное устройство для батарей активного шунта 1 мА | - | 1 |
| Руководство по эксплуатации, паспорт | - | 1 |
| Транспортировочный кейс | - | 1 |
приведены в разделах «Указания по использованию» и «Калибровка» документа «Шунты переменного тока Fluke А40В. Руководство по эксплуатации» и в разделе 1.1 «Назначение» документа «Шунты переменного тока Fluke А40В. Паспорт».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц, утвержденная приказом Росстандарта от 17 марта 2022 г. № 668.
