| Номер в госреестре | 90523-23 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС |
| Изготовитель | Брянское районное управление Акционерного общества "Транснефть - Дружба" (БРУ АО "Транснефть - Дружба"), г. Брянск |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС предназначены для измерений объема нефти и нефтепродуктов, а также их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические номинальной вместимостью 22 м3, 25 м3.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары стальные горизонтальные цилиндрические РГС представляют собой горизонтальные стальные сосуды цилиндрической формы подземного исполнения с конусными днищами, оборудованные люками и приемно-раздаточными патрубками для заполнения и опорожнения резервуаров.
Резервуары стальные горизонтальные цилиндрические РГС имеют несколько модификаций: РГС-22, РГС-25 в зависимости от вместимости.
Резервуары стальные горизонтальные цилиндрические РГС, модификаций РГС-22 с заводским номером 5, РГС-25 с заводским номером 4 расположены на территории ЛПДС «8-Н» БРУ АО «Транснефть - Дружба» 243315, Брянская обл, Унечский р-н, с. Найтоповичи.
Заводские номера резервуаров стальных горизонтальных цилиндрических РГС нанесены печатным способом в паспорт и аэрографическим способом на металлическую табличку, расположенную на люке резервуара.
Знак поверки наносится в свидетельство о поверке и в градуировочную таблицу.
Эскиз резервуаров стальных горизонтальных цилиндрических РГС представлен на рисунке 1.
Фотографии горловин и заводских номеров резервуаров стальных горизонтальных цилиндрических РГС представлены на рисунках 2-3.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС не предусмотрено.
Рисунок 1 - Эскиз резервуаров стальных горизонтальных цилиндрических РГС

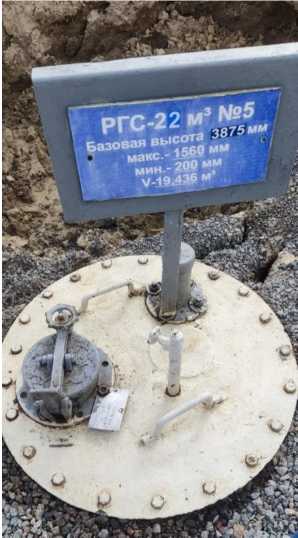

Рисунок 2 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС модификации РГС-22, заводской номер 5

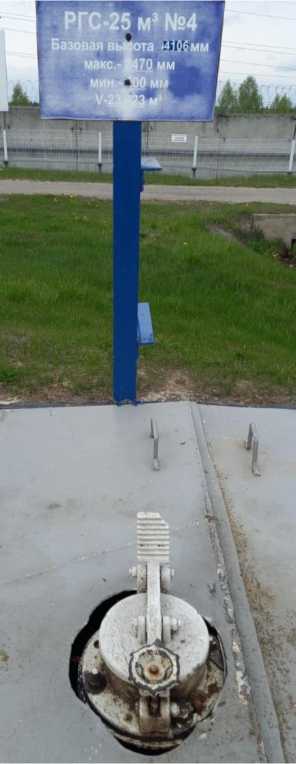

Рисунок 3 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС модификации РГС-25, заводской номер 4
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | РГС-22 | РГС-25 |
| Заводской номер | 5 | 4 |
| Номинальная вместимость, м3 | 22 | 25 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 | |
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, °C | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
| Вероятность безотказной работы | 0,95 |
наносится на титульный лист паспорта печатным способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС (РГС-22, РГС-25) | 1 шт. |
| Паспорт | 1 экз. | |
| Градуировочная таблица | 1 экз. |
приведены в пункте 3 паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
