Тепловизоры инфракрасные портативные Guide PF210 (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
| Номер в госреестре | 90524-23 |
| Наименование СИ | Тепловизоры инфракрасные портативные |
| Обозначение типа СИ | Guide PF210 |
| Изготовитель | "Wuhan Guide Sensmart Tech Co., Ltd.", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 21.11.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловизоры инфракрасные портативные Guide PF210 (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее монитора персонального компьютера. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры инфракрасные портативные Guide PF210 конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся сенсорный ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, светодиодная лампа, объектив видимого света и лазерный целеуказатель. На нижней части корпуса распложены монтажное отверстие и интерфейс USB типа С. На верхней части корпуса расположены клавиша включения (выключения) и клавиша для съемки фото.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана во встроенную память и передана посредством прямого подключения к USB-порту или при помощи беспроводной связи по Wi-Fi.

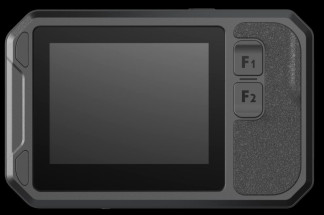

Фотографии общего вида тепловизоров инфракрасных портативных Guide PF210 приведены на рисунке 1.

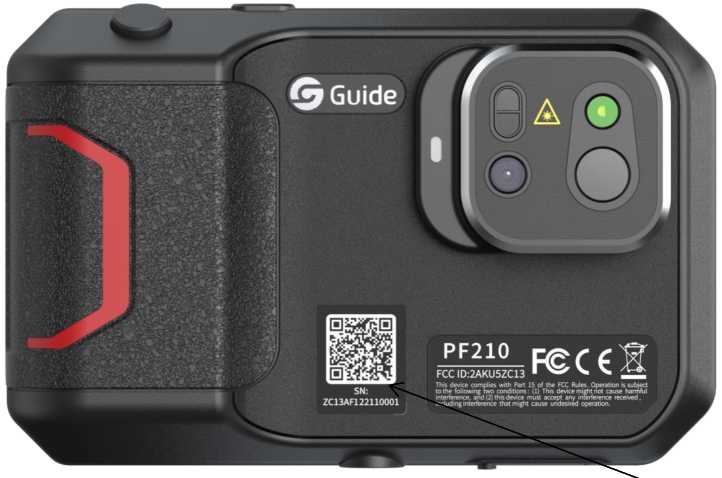

Место нанесения заводского номера

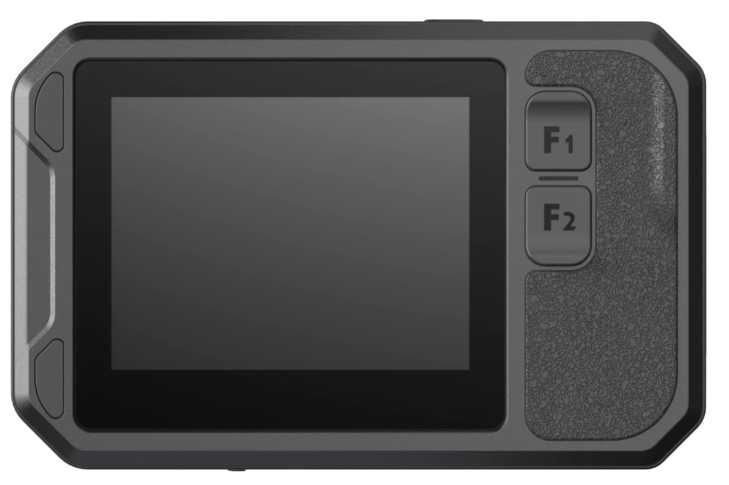

Рисунок 1 - Общий вид тепловизоров инфракрасных портативных Guide PF210
Пломбирование тепловизоров не предусмотрено. Заводской номер тепловизоров инфракрасных портативных Guide PF210 в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на корпус тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО тепловизоров инфракрасных портативных
Guide PF210
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.1.16 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Автономное программное обеспечение Thermo Tools устанавливается на персональный компьютер и обеспечивает просмотр изображения в реальном времени, съемку изображений, запись видео, получение тревожных оповещений и другие функции на компьютере.
Метрологические и основные технические характеристики тепловизоров инфракрасных портативных Guide PF210 в зависимости от модели приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики тепловизоров инфракрасных портативных Guide
PF210
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений температуры^), °С |
от -20 до +150 от +100 до +550 |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С |
±2,0 |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 |
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,06 |
|
Спектральный диапазон, мкм |
от 7,5 до 14 |
|
Углы поля зрения, градус по горизонтали х градус по вертикали |
56,0°х48,0° |
|
Пространственное разрешение, мрад |
3,82 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
Примечание: (*) - переключается вручную или автоматически |
|
Таблица 3 - Основные технические характеристики тепловизоров инфракрасных портативных Guide PF210
|
Наименование характеристики |
Значение характеристики |
|
Количество пикселей матрицы детектора, пикселихпиксели |
256x192 |
|
Масса, кг, не более |
0,3 |
|
Запись изображений или частота обновлений, Гц |
9 или 25 |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
138x89x35 |
|
Тип батареи |
Встроенная несъемная аккумуляторная литиевая батарея |
|
Время работы от батареи, ч, не менее (при выключенном Wi-Fi) |
4 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -10 до +50 от 10 до 95 (без конденсации) |
|
Средняя наработка до отказа, ч, не менее |
14 000 |
|
Средний срок службы, лет, не менее |
5 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тепловизор инфракрасный портативный |
Guide PF210 |
1 шт. |
|
Руководство по эксплуатации на тепловизоры инфракрасные портативные Guide PF210 |
- |
1 экз. |
|
Зарядное устройство |
- |
1 шт. |
|
Футляр для переноски |
- |
1 шт. |
|
USB-кабель (Тип С) |
- |
1 шт. |
|
Ремешок на запястье |
- |
1 шт. |
приведены в разделе 5 Руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия на тепловизоры инфракрасные портативные Guide PF210, разработанный фирмой «Wuhan Guide Sensmart Tech Co., Ltd.», Китай.
| Зарегистрировано поверок | 51 |
| Поверителей | 6 |
| Актуальность данных | 17.11.2024 |
