| Номер в госреестре | 90525-23 |
| Наименование СИ | Ретрорефлектометры |
| Обозначение типа СИ | RetroSign GRX |
| Изготовитель | DELTA - a part of FORCE Technology, Дания |
| Год регистрации | 2023 |
| Срок свидетельства | 21.11.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ретрорефлектометры RetroSign GRX (далее по тексту - ретрорефлектометры) предназначены для измерений коэффициента световозвращения дорожных знаков, светоотражающей одежды, номерных знаков и отражающих лент.
Принцип действия ретрорефлектометров заключается в определении коэффициента световозвращения методом измерения фотоприемником отраженного от поверхности излучения при освещении встроенным источником света, результат измерения отображается на дисплее.
Ретрорефлектометры представляют собой переносной измерительно-индикаторный блок, состоящий из фотоприемного элемента (кремниевого фотодиода), корригированного под V(X), системы освещения (источник света - светодиод), электронных элементов, реализующих схему измерения сигнала в заданной геометрии освещения /наблюдения, а также сенсорного экрана. Для освещения используется светодиод.
При измерениях доступны следующие углы наблюдения: 0,2°; 0,33°; 0,5°; 0,7°; 1,0°; 1,5° и 2°. Количество углов наблюдения в приборе устанавливается в соответствии с требованиями заказчика. Измерения проводятся одновременно для всех углов наблюдения. Угол освещения составляет +5°. Геометрия освещения/наблюдения ретрорефлектометров соответствует требованиям ГОСТ Р 52290-2004 и ГОСТ 32946-2014, описанным в методах проведения измерений (методах контроля).
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид средства измерений представлен на рисунке 1.
Серийный номер в цифровом формате наносится печатным способом на наклейку, расположенную на передней панели ретрорефлектометров (место нанесения указано на рисунке 2).
Для ограничения доступа внутрь корпуса ретрорефлектометров произведено пломбирование методом нанесения пломбы, закрывающей головку винта. Схема пломбирования ретрорефлектометров представлена на рисунке 2.
Передняя панель
Сенсорный экран
Батарея
Спуск

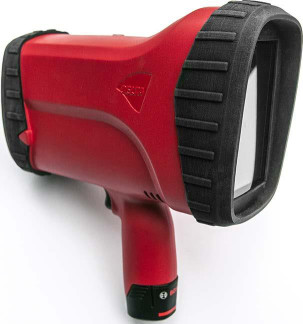

Рисунок 1 - Общий вид ретрорефлектометров
Место нанесения серийного номера
Линза камеры
Входная линза
Места пломбирования
Калибровочный стандарт
Рисунок 2 - Передняя панель ретрорефлектометров со схемой пломбировки от несанкционированного доступа и указанием места нанесения маркировки (а) и адаптер угла освещения с калибровочным стандартом (б)
Управление работой ретрорефлектометров, обработка результатов измерений осуществляется с помощью встроенного программного обеспечения GUI (далее по тексту -ПО). ПО осуществляет настройку и контроль работы ретрорефлектометров в процессе эксплуатации, отображает в режиме реального времени на экране приборов результаты измерений.
Предусмотрена возможность переноса результатов измерений с помощью USB-флеш-накопителя на жесткий диск компьютера для дальнейшего сохранения.
Программное обеспечение размещается в энергонезависимой памяти микропроцессора. Несанкционированный доступ к программному обеспечению исключён конструкцией ретрорефлектометров (установка пломб, отсутствие внешних интерфейсов обновления программного обеспечения).
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GUI |
| Номер версии (идентификационный номер) ПО | 1.27 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений коэффициента световозвращения Ra , кд/(м2^лк) | от 1 до 2000 |
| Пределы допускаемой относительной погрешности измерений коэффициента световозвращения в диапазоне измерений от 1 до 9 кд/(м2^лк) включ., % | ±30 |
| Пределы допускаемой относительной погрешности измерений коэффициента световозвращения в диапазоне измерений св. 9 до 2000 кд/(м2^лк), %: - для образцов красного цвета - для образцов других цветов | ±15 ±10 |
| Наименование характеристики | Значение |
| Диапазон показаний коэффициента световозвращения Ra , кд/(м2^лк) | от 0 до 2000 |
| Угловая апертура источника света, горизонтальная/вертикальная, ° | 0,1 |
| Угловая апертура приёмника света, ° | 0,1 |
| Область измерения (диаметр), мм | 25 |
| Тип источника света по ГОСТ 7721-89 | A |
| Габаритные размеры, мм, не более: - высота - ширина - глубина | 285 110 270 |
| Масса, кг, не более | 1,9 |
| Электропитание от аккумуляторных батарей Li-ion, В | 10,8 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (без конденсации), %, не более - атмосферное давление, кПа | от 0 до +60 80 от 96 до 104 |
наносится на титульный лист Руководства по эксплуатации печатным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ретрорефлектометр | RetroSign GRX | 1 шт. |
| Насадка для угла освещения 5° с калибровочным стандартом | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| USB-флеш-накопитель | - | 1 шт. |
| Кейс для хранения и перевозки | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в руководстве по эксплуатации «Ретрорефлектометры RetroSign GRX. Руководство по эксплуатации», раздел 3 «Работа».
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3460 «Об утверждении Государственной поверочной схемы для средств измерений световых величин непрерывного и импульсного излучений»;
ГОСТ Р 52290-2004 Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования;
ГОСТ 32946-2014 «Дороги автомобильные общего пользования. Знаки дорожные. Методы контроля» (Приложение Б);
Стандарт предприятия DELTA - a part of FORCE Technology, Дания.
| Зарегистрировано поверок | 9 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
