Государственный реестр средств измерений

Полуприцеп-цистерна ALI RIZA USTA ARU MB, 90528-23

90528-23
Полуприцеп-цистерна ALI RIZA USTA ARU MB (далее - ППЦ) предназначена для измерений объема нефтепродуктов, нефти и других жидкостей за исключением пищевых.
Карточка СИ
Номер в госреестре 90528-23
Наименование СИ Полуприцеп-цистерна
Обозначение типа СИ ALI RIZA USTA ARU MB
Изготовитель "ALI RIZA USTA TANKER SAN. LTD. STI", Турецкая Республика
Год регистрации 2023
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Полуприцеп-цистерна ALI RIZA USTA ARU MB (далее - ППЦ) предназначена для измерений объема нефтепродуктов, нефти и других жидкостей за исключением пищевых.

Описание

Принцип действия ППЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.

ППЦ состоит из стальной сварной цистерны, имеющую в поперечном сечении форму эллипса. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости. Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

- горловину с указателем уровня налива;

- съемную крышку горловины с заливным люком и дыхательным клапаном;

- клапан донный;

- кран шаровой;

- рукава напорно-всасывающие.

На боковых сторонах и сзади ППЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводской номер (VIN) нанесен на заводскую табличку в виде буквенно-цифровых обозначений ударным методом.

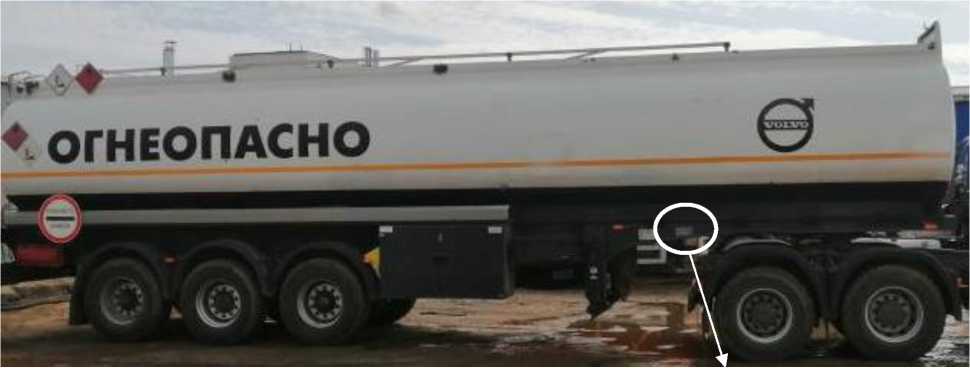

О бщий вид ППЦ и место нанесения заводского номера представлены на рисунке 1.

Место нанесения заводского номера

Рисунок 1 - Общий вид полуприцепа-цистерны ALI RIZA USTA ARU MB и место нанесения заводского номера

Знак поверки наносится на заклепку, проходящую через боковую стеку горловины и указатель уровня, ударным методом, а также на свидетельство о поверке.

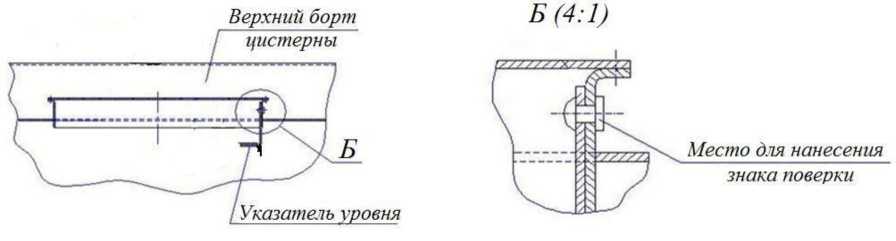

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, дм3

39500

Действительная вместимость 1 -й секции, дм3

10875

Действительная вместимость 2-й секции, дм3

5492

Действительная вместимость 3 -й секции, дм3

5584

Действительная вместимость 4-й секции, дм3

5410

Действительная вместимость 5-й секции, дм3

12142

Пределы допускаемой относительной погрешности, %

±0,4

Разность между номинальной и действительной вместимостью, %, не более

±1,5

Технические характеристики

Наименование характеристики

Значение

Снаряженная масса, кг, не более

10700

Длина, мм, не более

11900

Высота, мм, не более

3450

Ширина, мм, не более

2450

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +50

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации печатным способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Комплектующие

Обозначение

Количество

Полуприцеп-цистерна

зав. № NP9A1STWAE3042058

ALI RIZA USTA ARU MB

1 шт.

Запасные части, инструменты и принадлежности

1 шт.

Руководство по эксплуатации

1 экз.

Сведения о методах измерений

приведены в разделе 5 руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».

Зарегистрировано поверок 2
Поверителей 1
Актуальность данных 07.11.2024
