| Номер в госреестре | 90532-23 |
| Наименование СИ | Микроскопы видеоизмерительные портальные |
| Обозначение типа СИ | TZTEK VMG |
| Изготовитель | TZTEK Technology Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 21.11.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

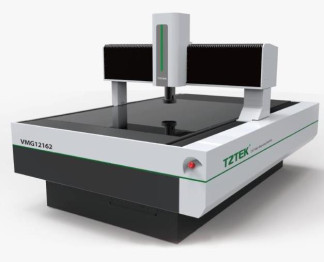

Микроскопы видеоизмерительные портальные TZTEK VMG (далее - приборы) предназначены для измерений линейных размеров деталей.
Основными элементами конструкции приборов являются гранитное основание, на которое установлены неподвижный предметный стол с нижним осветителем, подвижный вертикальный портал с оптической системой, включающей в себя измерительный блок и верхний осветитель.
Принцип действия приборов основан на считывании с электронных измерительных шкал осей X, Y значений перемещений портала, и с измерительной шкалы оси Z значений перемещений видеоизмерительного блока. Измерения по оси Z выполняются с использованием лазерного датчика, устанавливаемого по заказу. При необходимости, для измерений по оси Z, приборы могут быть оснащены контактным датчиком. По заказу потребителя приборы оснащаются двумя типами оптики на выбор: 8.3:1 или 13.13:1, отличающиеся кратностью увеличения. Обозначение нанесено на объектив и указано в паспорте на прибор. Измерения по оси Z выполняются с использованием лазерного датчика, устанавливаемого по заказу. При необходимости, приборы могут быть оснащены контактным датчиком ТР20. Перемещение по осям осуществляется на механических подшипниках. Приборы работают под управлением входящего в комплект персонального компьютера. Измерения проводятся в ручном или автоматическом режимах. Ручной режим управления осуществляется с клавиатуры персонального компьютера или при помощи пульта управления. Автоматический режим реализуется через программное обеспечение, установленное на персональный компьютер, по заранее составленному алгоритму.
Основание приборов имеет антивибрационные регулируемые опоры для установки по уровню.
К данному описанию типа относятся микроскопы видеоизмерительные портальные TZTEK VMG в следующих типоразмерах: 452, 672, 8102, 10122, 12162, которые различаются между собой диапазонами измерений, метрологическими характеристиками, а также массогабаритными размерами.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную пластину, расположенную на задней поверхности основания.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических и электронных регулировок.

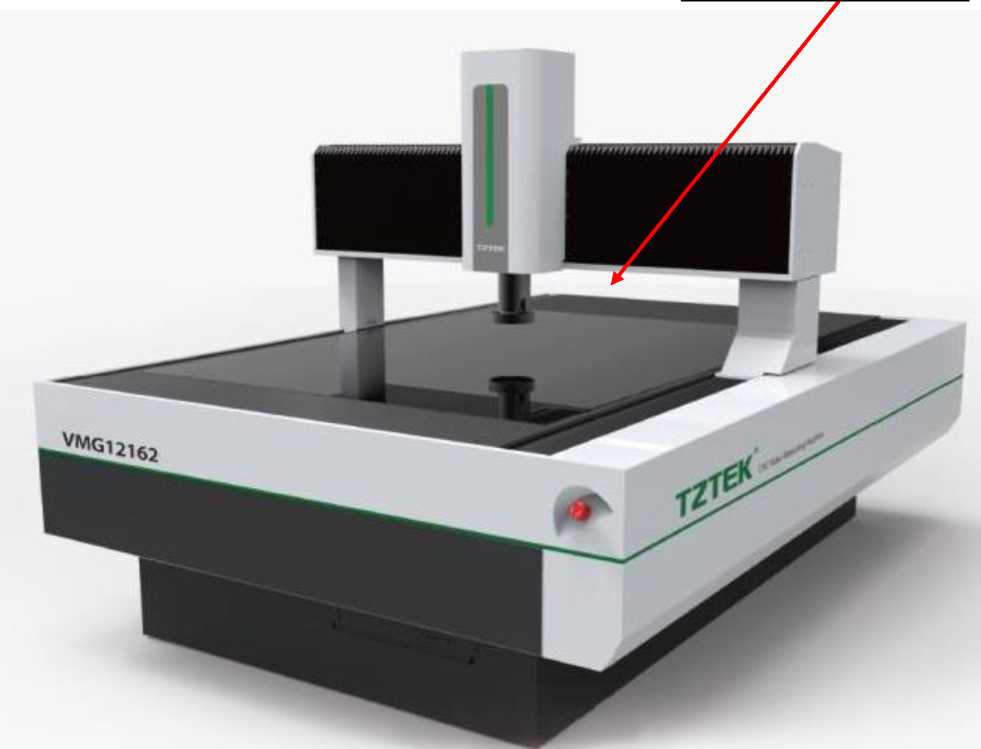

Общий вид приборов приведён на рисунке 1.
Место нанесения маркировочной таблички с заводским номером средства измерений
Рисунок 1 - Общий вид микроскопов видеоизмерительных TZTEK VMG
Приборы работают под управлением метрологически значимого программного обеспечения (далее - ПО) Vispec, установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения измерений, сохранения и экспорта измеренных величин, а также обработки полученных результатов.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Vispec |
| Номер версии (идентификационный номер) ПО | не ниже 5.5.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| Типоразмер системы | 452 | 672 | 8102 | 10122 | 12162 | |
| Диапазон измерений линейных размеров, мм: | - по оси X | от 0 до 400 | от 0 до 600 | от 0 до 800 | от 0 до 1000 | от 0 до 1200 |
| - по оси Y | от 0 до 500 | от 0 до 700 | от 0 до 1000 | от 0 до 1200 | от 0 до 1600 | |
| г7* - по оси Z | от 0 до 210 | от 0 до 210 | от 0 до 210 | от 0 до 210 | от 0 до 210 | |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости двух осей X, Y при использовании оптического датчика**, мкм | ±(2,5+L/200) | ±(3,0+L/200) | ±(4,0+L/200) | |||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании лазерного датчика, мкм | ±(5,0+L/200) | |||||
| Пределы допускаемой абсолютной погрешности объёмных измерений при использовании контактного датчика, мкм | ±(3,0+L/200) | |||||
где L - измеряемая длина в мм
*- по заказу возможно увеличение диапазона до 250 мм
**- при максимальном оптическом увеличении
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 200 до 240 50±1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от +18 до +22 от 40 до 70 |
| Допустимое изменение температуры, °C не более, в течении: - 1 часа - 24 часов | 1 2 |
| Разрешение отсчетных шкал, мкм | 0,1 |
| Наименование характеристики | Значение |
| Увеличение оптики оптическое / цифровое, х: - 8.3:1 - 13.3:1 | (0,6_5,0) / (21...176) (0,6...8,0) / (21...289) |
Таблица 4 - Массогабаритные размеры
| Наименование характеристики | Значение | |||||
| Типоразмер КИМ | 452 | 672 | 8102 | 10122 | 12162 | |
| Габаритные размеры, мм | Длина | 1255 | 1455 | 1715 | 1915 | 2115 |
| Ширина | 1532 | 1732 | 2212 | 2412 | 2812 | |
| Высота | 1747 (1777)* | 1747 (1777)* | 1777 (1807)* | 1777 (1807)* | 1777 (1807)* | |
| Масса, кг | 1500 | 1900 | 2900 | 3650 | 4740 | |
При увеличенном диапазоне измерений по оси Z до 250 мм
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 5 - Комплектность приборов
| Наименование | Обозначение | Количество |
| Микроскоп видеоизмерительный портальный (типоразмер в соответствии с заказом потребителя) | TZTEK VMG | 1 шт. |
| Лазерный датчик для измерений по оси Z | - | по заказу |
| Контактный датчик | ТР20 | по заказу |
| Персональный компьютер с установленным ПО | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в Главе 3 «Последовательность операций» документа «Микроскопы видеоизмерительные портальные TZTEK VMG. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
Стандарт предприятия TZTEK Technology Co., О^.Китай.
