Номер в госреестре | 90538-23 |
Наименование СИ | Резервуары вертикальные стальные цилиндрические |
Обозначение типа СИ | РВС |
Изготовитель | Акционерное общество "Сахаэнерго" (АО "Сахаэнерго"), Республика Саха (Якутия), Булунский улус, п. Тикси |
Год регистрации | 2023 |
МПИ (интервал между поверками) | 5 лет |
Описание типа | скачать |
Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары изготовлены в следующих модификациях: РВС-140, РВС-200 и представляют собой стальные вертикальные конструкции цилиндрической формы со стационарной крышей без понтона наземного расположения с номинальными вместимостями 140 и 200 м3 соответственно.
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены на цилиндрическую стенку резервуаров аэрографическим способом.
Нанесение знака поверки на средство измерений не предусмотрено.
К резервуарам данного типа относятся резервуары РВС-140 зав.№ 3, РВС-200 зав.№№ 1, 2, 5, 6 расположенные по адресу: Республика Саха (Якутия), Олекминский улус (район), с. Чапаево, территория склада ГСМ ДЭС с. Чапаево, Олекминский РЭС.
Общий вид резервуаров с указанием места нанесения заводских номеров приведен на рисунке 1.

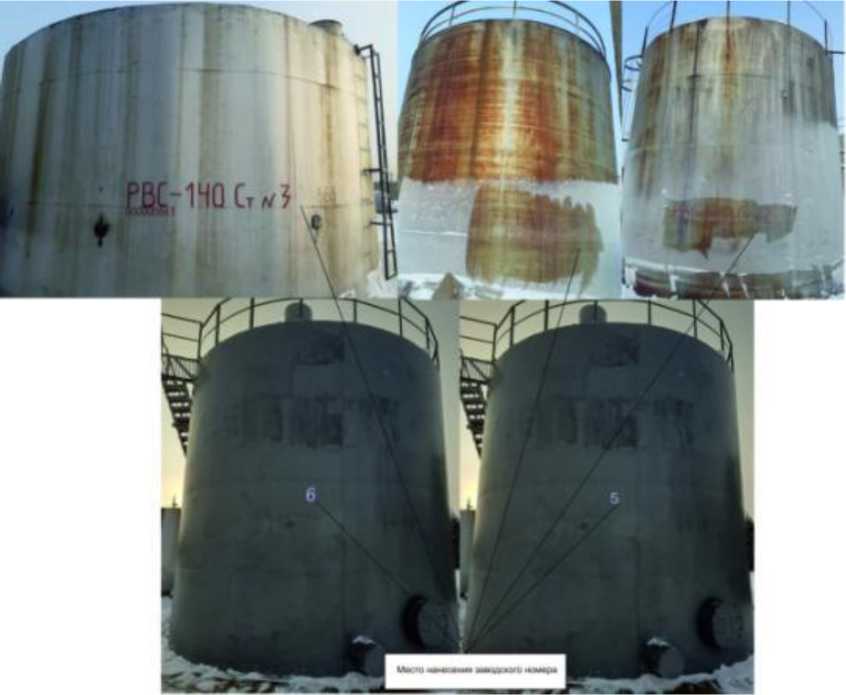

Рисунок 1 - Общий вид резервуаров вертикальных стальных цилиндрических РВС с указанием места нанесения заводских номеров
Таблица 1 - Метрологические и технические характеристики
Наименование характеристики | Значение | |
Модификация | РВС-140 | РВС-200 |
Номинальная вместимость, м3 | 140 | 200 |
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,20 | |
Средний срок службы, лет, не менее | 50 | |
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -55 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом
Таблица 2 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Резервуар вертикальный стальной цилиндрический | РВС | 1 шт. |
Паспорт | - | 1 экз. |
Градуировочная таблица | - | 1 экз. |
приведены в разделе 7 паспорта
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
