| Номер в госреестре | 90540-23 |
| Наименование СИ | Измерители скорости звука |
| Обозначение типа СИ | ИСЗ-500 |
| Изготовитель | Публичное акционерное общество "Дальприбор" (ПАО "Дальприбор"), Приморский край, г. Владивосток |
| Год регистрации | 2023 |
| Срок свидетельства | 21.11.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители скорости звука ИСЗ-500 (далее - измерители) предназначены для измерений скорости звука в водной среде, для применения в качестве рабочих эталонов единицы скорости звука при передаче размера единицы скорости звука рабочим средствам измерений, для измерений гидростатического давления.
Принцип действия измерителя основан на время-пролётном методе измерения скорости звука, заключающемся в определении времени прохождения импульсного сигнала в акустической базе известных размеров, помещённой в водную среду.
Конструктивно измеритель скорости звука ИСЗ-500 состоит из блока измерителя ИСЗ-Б в виде цилиндрического контейнера, на одной торцевой стороне которого находятся разъём для подключения выключателя ИСЗ-В (включение или выключение ИСЗ-Б) или устройства коммутации ИСЗ-К (через который производится зарядка АКБ и вывод информации об измеренных измерителем скорости звука и давлении на ПЭВМ потребителя) и антенна Wi-Fi (предназначена для передачи данных на планшет ИСЗ-П), на другой торцевой стороне - акустический преобразователь, датчик давления и зеркало. Для защиты от механических повреждений при его эксплуатации на ИСЗ-Б установлена рама защитная.
Внутри контейнера размещены: плата управления, плата измерителя, плата АКБ, плата коммутационная, плата электропитания.
Передача внешним потребителям информации об измеренных значениях скорости звука в водной среде и давления осуществляется на ИСЗ-П (планшетный компьютер с ОС Android) по стандарту IEEE 802.11.
Управление режимами работы ИСЗ-Б, расчет ВРСЗ производится с помощью программы управления «isz500.apk», установленной на ИСЗ-П.
Передача информации об измеренных значениях скорости звука в водной среде и давлении на ПЭВМ внешнего потребителя осуществляется по последовательному интерфейсу стандарта RS-232C. Формат передаваемой информации по интерфейсу - ASCII. Приём, накопление, отображение и передача информации производится с помощью программы «Terminal» (ПК с ОС типа Windows 7).
На корпусе измерителя гравировкой нанесены логотип предприятия-изготовителя, обозначение типа измерителя "ИСЗ-500", заводской номер измерителя в виде знака «№» и арабских цифр, что обеспечивает его идентификацию.
Ограничение доступа к внутренним элементам измерителя и метрологически значимой части ПО обеспечивается путем нанесения мастичных пломб на винтах крепления крышек антенны и датчика.
Условия применения измерителей не обеспечивают сохранность знака поверки в течение рекомендуемого интервала между поверками при нанесении его на корпус. Знак поверки наносится на свидетельство о поверке измерителя, и (или) в паспорт измерителя вносится запись о проведенной поверке.

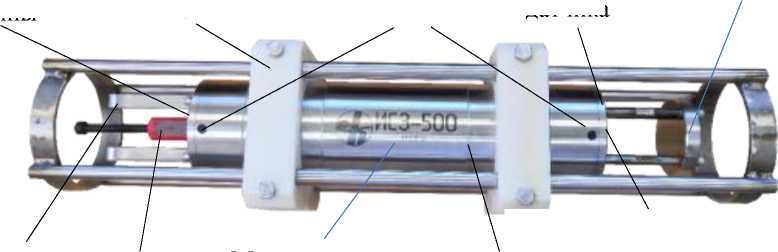

Внешний вид измерителей с указанием мест пломбировки представлен на рисунке 1.
Крышка антенны
Рама
Зеркало
Крышка датчика
Пломба мастичная
защитная
Акустический преобразователь
Антенна WiFi Разъем Место нанесения ИСЗ-Б Датчик давления
заводского номера
Рисунок 1 - Внешний вид измерителей с указанием мест пломбировки
Программное обеспечение измерителей является встроенным и представлено программой управления измерителем «isz500.apk», отвечающей за реализацию интерфейса взаимодействия с оператором, программой микропроцессорного ядра ESP8266EX «ModusWifiAp.bin» (программа связи) и программой расчета вертикального разреза скорости звука (далее - ВРСЗ).
Идентификационные данные программы управления измерителем «isz500.apk» приведены в таблице 1
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программы | isz500 |
| Номер версии (идентификационный номер программы) | 1.01 |
| Цифровой идентификатор программы (контрольная сумма) | 119bb3d4a30b92f0510d2bf3975196e1 |
| Алгоритм вычисления цифрового идентификатора программы | MD5 |
Программа микропроцессорного ядра ESP8266EX «ModusWifiAp.bin» (программа связи) и программы расчета ВРСЗ не идентифицируется.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014 - для встроенной части ПО не требуется специальных средств защиты.
Таблица 2 - Метрологические характеристики
| Наименование | Значение |
| Диапазон измерений скорости звука в водной среде, м/с | от 1403 до 1560 |
| Пределы допускаемой абсолютной погрешности измерений скорости звука в водной среде, м/с | ±0,6 |
| Диапазон измерений гидростатического давления, МПа | от 0,1 до 5 |
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений гидростатического давления, % | ±0,5 |
Таблица 3 - Технические характеристики
| Наименование | Значение |
| Рабочие условия измерений: ИСЗ-Б, ИСЗ-В рабочая среда температура воды, оС соленость воды, о/оо глубина, м, не более | водная среда от -3 до +36 от 0 до 40 500 |
| Напряжение питания, В | |
| ИСЗ-Б от встроенной аккумуляторной батареи | от 3,6 до 4,2 |
| Блок питания от сети переменного тока | 220±22 |
| Частота питания сети, Гц | 50±1 |
| Габаритные размеры, мм, не более: | |
| измеритель в упаковке | |
| длина | 1090 |
| ширина | 400 |
| высота | 155 |
| ИСЗ-Б с такелажем | |
| длина | 960 |
| ширина | 145 |
| высота | 147 |
| ИСЗ-Б | |
| длина | 610 |
| ширина | 145 |
| высота | 127 |
| Масса, кг, не более Измеритель в упаковке ИСЗ-Б с такелажем ИСЗ-Б | 22 15 13 |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка на отказ, ч, не менее | 10000 |
наносится на титульный лист эксплуатационной документации типографским методом.
Таблица 4- Комплектность измерителя
| Наименование | Обозначение | Количество |
| 1 Измеритель скорости звука ИСЗ-500 | ДЛИТ.416431.001 | 1 шт. |
| 1.1 Блок измерителя ИСЗ-Б | ДЛИТ.416431.002 | 1 шт. |
| 1.2 Устройство коммутации ИСЗ-К | ДЛИТ.468313.001 | |
| 1.2.1 Блок коммутации | ДЛИТ.468313.002 | 1 шт. |
| 1.2.2 Блок питания 12 В, 1,5 А | _ | 1 шт. |
| 1.3 Выключатель ИСЗ-В | ДЛИТ.685631.001 | 1 шт. |
| 1.4 Планшет ИСЗ-П | ДЛИТ.464415.002 | |
| 1.4.1 Планшет | _ | 1 шт. |
| 1.4.2 Чехол-книжка | _ | 1 шт. |
| 1.4.3 Кабель USB | _ | 1 шт. |
| 1.4.4 Зарядное устройство | _ | 1 шт. |
| 1.5 Комплект ЗИП-О | ДЛИТ.416948.001 | 1 шт. |
| 1.6 Комплект проверки канала давления ИСЗ | ДЛИТ.416944.001 | 1 шт. |
| 1.7 Ведомость эксплуатационных документов | ДЛИТ.416431.001ВЭ | 1 шт. |
| 1.8 Ведомость комплекта ЗИП одиночного | ДЛИТ.416431.001ЗИ-О | 1 шт. |
| 1.9 Руководство по эксплуатации | ДЛИТ.416431.001РЭ | 1 шт. |
| 1.10 Паспорт | ДЛИТ.416431.001ПС | 1 шт. |
| 1.11 Упаковка | ДЛИТ.416945.001 | 1 шт. |
приведены в документе «Измеритель скорости звука ИСЗ-500. Руководство по эксплуатации» ДЛИТ.416431.001РЭ.
ГОСТ Р 8.870-2014 ГСИ. Государственная поверочная схема для средств измерений скорости звука в жидких средах в диапазоне от 800 до 2000 м/с.;
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Росстандарта от 20 октября 2022 г. № 2653;
Измеритель скорости звука ИСЗ-500. Технические условия. ДЛИТ.416431.001 ТУ
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
