| Номер в госреестре | 90541-23 |
| Наименование СИ | Манометры |
| Обозначение типа СИ | Y |
| Изготовитель | "XIYI CO., LTD.", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 21.11.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры Y (далее - приборы) предназначены для измерения избыточного или вакуумметрического давления жидкостей, газов или пара.
Принцип действия приборов, основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Приборы конструктивно состоят из цилиндрического корпуса со шкалой, закрытой защитным стеклом, чувствительного элемента, кинематического механизма со стрелкой и штуцера для подключения прибора.
Чувствительным элементом приборов является трубчатая пружина. Под воздействием среды избыточного давления, подведенная к внутренней полости трубка стремится к распрямлению. При этом изменяются внутренний и внешний радиус пружины, что вызывает соответствующее изменение положения свободного конца пружины, это в свою очередь приводит к перемещению показывающей стрелки прибора посредством передаточного механизма.
Манометр Y выпускаются в следующих модификациях: YTF, YA, YTP, YTH, YP, YPF, YE, YB отличающихся материалом корпуса.
Манометры серии YTF изготавливаются с диаметрами корпусов Ф60, Ф100, Ф150, серий YA, YTP, YTH, YP, YPF, YE с диаметрами корпусов Ф100, Ф150, а серии YB с диаметрами корпусов Ф150, Ф160, Ф254.
В соответствии с заказом корпус манометров диаметром 60; 100; 150; 160; 254 мм может быть заполнен глицерином.
Приборы изготавливаются с радиальным и аксиальным размещением штуцера.
Схема составления условного обозначения манометров приведена ниже.
Y 1 -2 3
Где:
1 - Модификация:
- TF - манометр из нержавеющей стали;
- A - манометр для измерения давления аммиака;
- TP - диафрагменный манометр;
- TH - манометр устойчивый к коррозии и высоким температурам;
- P - мембранный манометр;
- PF - манометр из нержавеющей стали с мембраной;
- E - манометр с мембранной коробкой.
- B - манометр прецизионный
2 - Диаметр корпуса
3 - Дополнительная оснастка (по заказу)
Фотографии общего вида приборов приведены на рисунках 1-7.
Рисунок 1 - Общий вид манометра модификации YTF
МРа
Рисунок 2 - Общий вид манометра модификации YA
Рисунок 3 - Общий вид манометра модификации YTP
Рисунок 4 - Общий вид манометра модификации YTH
Рисунок 5 - Общий вид манометра модификации YP/YPF
Рисунок 6 - Общий вид манометра модификации YE
Рисунок 7 - Общий вид манометра модификации YB
Заводской номер наносится типографическим способом на корпус или циферблат манометра, или типографским способом на наклейку, прикрепленную на корпус или циферблат манометра в местах, указанных на рисунке 8.
Места нанесения заводского номера
Места нанесения знака утверждения типа
Рисунок 8 - Места нанесения знака утверждения типа и заводского номера

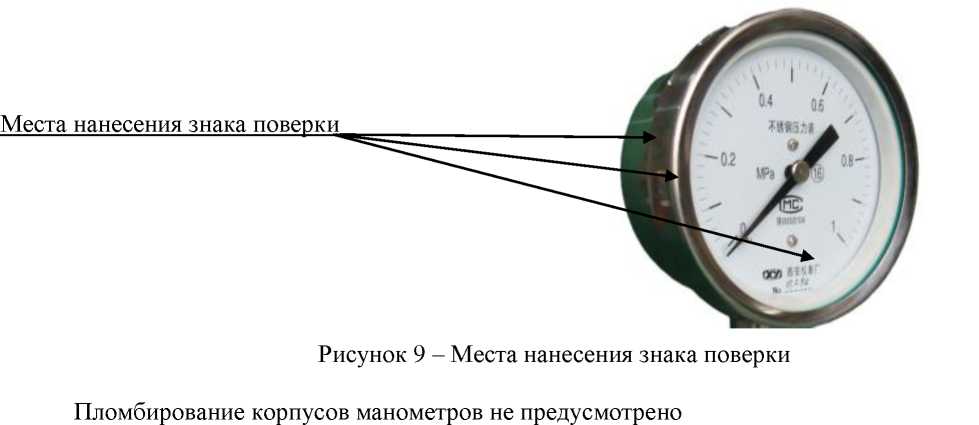

Знак поверки наносится типографским способом на корпус, циферблат или заднюю панель манометра, или типографским способом на наклейку, прикрепленную на корпус, циферблат или заднюю панель манометра в местах, указанных на рисунке 9.
Отсутствует.
Метрологические и технические характеристики приборов приведены в таблицах 1-4.
Таблица 1 - Метрологические характеристики манометров модификаций YTF, YA, YTP, YTH, YP, YPF.
| Наименование характеристики | Обозначение | ||||||||
| YTF | YA | YTP | |||||||
| Нижние пределы измерений (НПИ): -избыточного давления1), МПа | -0,1 | 0 | -0,1 | 0 | -0,1 | 0 | |||
| Верхние пределы измерений (ВПИ): -избыточного давления1), МПа | 0; 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 | 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 | 0; 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 | 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 | 0; 0,3; 0,5; 0,9; 1,5 | 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4,0; 6; 10; 16; 25; 40; 60 | |||
| Пределы допускаемой основной приведенной погрешности измерений к ВПИ1), % | ±1,6; ±2,5 | ±1,6 | ±1,6; ±2,5 | ||||||
| Наименование характеристики | Обозначение | ||||||||
| YTH | YP/ YPF | ||||||||
| Нижние пределы измерений (НПИ): -избыточного давления1), МПа | -0,1 | 0 | -0,1 | 0 | |||||
| Верхние пределы измерений (ВПИ): -избыточного давления1), МПа | 0; 0,3; 0,5; 0,9; 1,5 | 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 | 0; 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 | 0,06; 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5 | |||||
| Пределы допускаемой основной приведенной погрешности измерений к ВПИ1), % | ±1,6; ±2,5 | ±2,5 | |||||||
1) - Фактическое значение приведено в руководстве по эксплуатации, входящем в комплект поставки
Таблица 2 - Метрологические характеристики манометров модификаций YE.
| Наименование характеристики | Обозначение |
| YE | |
| Нижние пределы измерений (НИИ): - избыточного давления 1), КИа | -40; -25; -20; -16; -12; -10; -8; -6; -5; -4; -3; -2,5; -2; -1,6; -1,2; -1; -0,8; -0,5; 0; |
| Верхние пределы измерений (ВИИ): - избыточного давления 1), КИа | 0,5; 0,8; 1; 1,2; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 16; 20; 25; 40 |
| Пределы допускаемой основной приведенной погрешности измерений к ВИИ1), % | ±2,5 |
| 1) - Фактическое значение приведено в руководстве по эксплуатации, входящем в комплект поставки | |
Таблица 3 - метрологические характеристики манометров модификаций YB.
| Наименование характеристики | Обозначение | |
| YB | ||
| Нижние пределы измерений (НИИ): - избыточного давления 1), МИа | -0,1 | 0 |
| Верхние пределы измерений (ВИИ): - избыточного давления 1), МИа | 0; 0,04; 0,06; 0,3; 0,5; 0,9; 1,5 | 0,04; 0,06; 0,1; 0,4; 0,6; 0,16; 0,25; 1; 1,6; 2,5; 4; 6; 40; 60; 100 |
| Иределы допускаемой основной приведенной погрешности измерений к ВИИ1), % | ±0,16; ±0,25; ±0,4 | |
| 1) - Фактическое значение приведено в руководстве по эксплуатации, входящем в комплект поставки | ||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 3 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кИа | от -25 до + 55 95% От 86 до 106 |
| Средняя наработка на отказ, ч | 18000 |
| Срок службы, лет | 10 |
наносится типографским способом на титульный лист руководства по эксплуатации. На корпус или циферблат манометра знак наносится методом печати или наклейки.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Манометр Y | - | 1 шт. |
| Руководство по эксплуатации | Манометры серии Y ММ.У.ПС/РЭ | 1 экз. |
| Ведомость | ЗИП | 1 экз. |
| Стандарт предприятия | GB/T 1227- 2017 | 1 экз. |
приведены в разделе 3.5 «Проведение поверки и методика измерений» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 № Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ГОСТ 2405-88 «Манометры, вакуумметра, мановакуумметры, напоромеры, тагомеры и тягонапорометры. Общие технические условия»;
Стандарт предприятия GB/T 1227- 2017.
