| Номер в госреестре | 90549-23 |
| Наименование СИ | Калибраторы многофункциональные |
| Обозначение типа СИ | ТЕККНОУ ТК1000 |
| Изготовитель | Акционерное общество "Теккноу" (АО "ТЕККНОУ"), г. Санкт-Петербург; Производственная площадка: Changsha Tianheng Measurement & Control Technology Co, Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 21.11.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы многофункциональные ТЕККНОУ ТК1000 (далее по тексту -калибраторы) предназначены для воспроизведения постоянного и переменного электрического напряжения, силы постоянного и переменного электрического тока, электрического сопротивления постоянному току, электрической мощности постоянного и переменного тока, частоты синусоидального и импульсного сигнала, угла сдвига фаз, электрической ёмкости, сигналов термосопротивления, а также для воспроизведения и измерения сигналов термопар.
Калибраторы могут применяться в качестве эталонов при поверке (калибровке) средств измерений электрических величин, электронных измерительных приборов.
Калибраторы многофункциональные ТЕККНОУ ТК1000 (в зависимости от модификации) допускается использовать в качестве рабочих эталонов в соответствии с:
- государственной поверочной схемой для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 28.07.2023 № 1520;
- государственной поверочной схемой для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-104 до 2-109 Гц, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 18.08.2023 № 1706;
- государственной поверочной схемой для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.10.2018 № 2091;
- государственной поверочной схемой для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 17.03.2022 № 668;
- государственной поверочной схемой для средств измерений времени и частоты, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 26.09.2022 № 2360;
- государственной поверочной схемой для средств измерений электрического сопротивления постоянного и переменного тока, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 30.12.2019 № 3456;
- государственной поверочной схемой для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 23.07.2021 № 1436.
К настоящему типу средств измерений относятся калибраторы следующих модификаций: ТК1080, ТК1070, ТК1060, ТК1058, ТК1055, которые отличаются друг от друга набором функций, диапазонами регулирования выходных сигналов и метрологическими характеристиками.
Калибраторы представляют собой многофункциональные прецизионные приборы, принцип действия которых основан на автоматическом управлении встроенными прецизионными источниками электрических сигналов: источником постоянного электрического напряжения, источником постоянного тока, источником переменного электрического напряжения, источником переменного тока.
Конструктивно калибраторы выполнены в виде стационарного моноблока в металлическом корпусе. На передней панели калибраторов расположены: сенсорный дисплей, функциональные клавиши, поворотный регулятор для установки значений параметров, разъёмы для присоединения измерительных проводов. На задней панели калибраторов расположены: разъём сетевого питания с предохранителем и выключателем питания, стандартные интерфейсы дистанционного управления RS232, LAN, USB (для модификаций TK1060, TK1055 только RS232), встроенный охлаждающий вентилятор, клемма защитного заземления.
Функциональность калибраторов в зависимости от модификации может быть расширена с помощью дополнительно встраиваемых опций, характеристики которых приведены в разделе «Метрологические и технические характеристики». Внешние и встроенные опции поставляются по отдельному заказу.
На заднюю панель калибратора нанесены знак утверждения типа, дата изготовления, серийный номер наносится на идентификационную наклейку-шильд методом лазерной гравировки в виде цифрового кода.
Нанесение знака поверки на калибратор не предусмотрено. Пломбирование осуществляется на правой боковой панели калибратора.
Общий вид модификаций калибратора и идентификационных наклеек-шильдов представлены на рисунках 1-6.

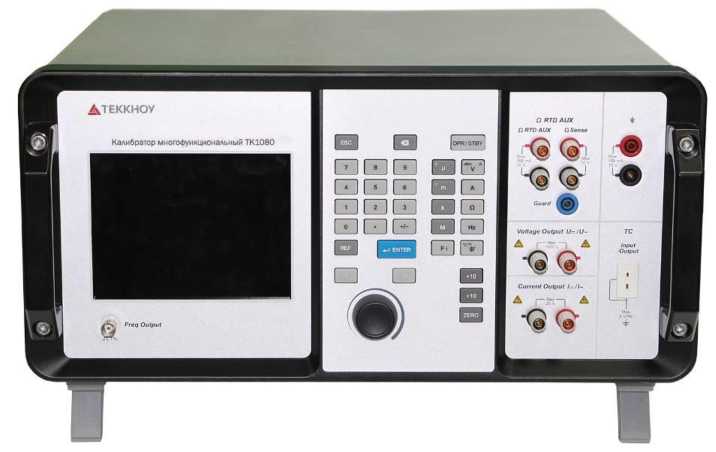

Рисунок 1 - Калибратор многофункциональный ТЕККНОУ ТК1000 модификации ТК1080
Рисунок 2 - Калибратор многофункциональный ТЕККНОУ ТК1000 модификации ТК1070

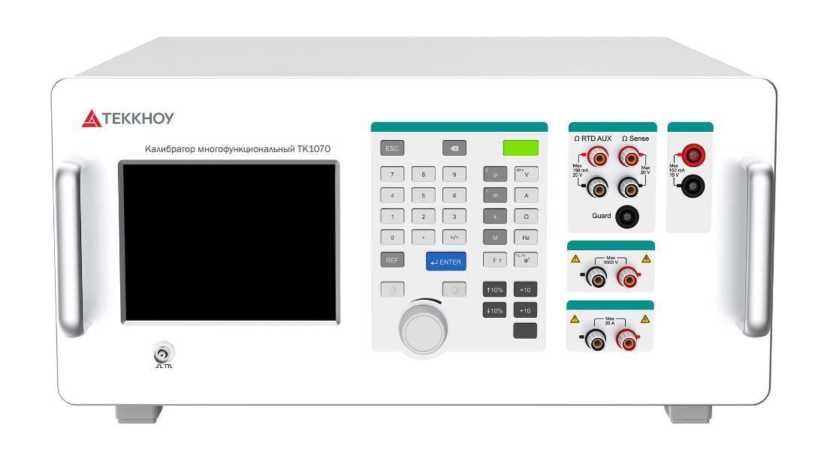

Рисунок 3 - Калибратор многофункциональный ТЕККНОУ ТК1000 модификации ТК1060
Рисунок 4 - Калибратор многофункциональный ТЕККНОУ ТК1000 модификации ТК1058

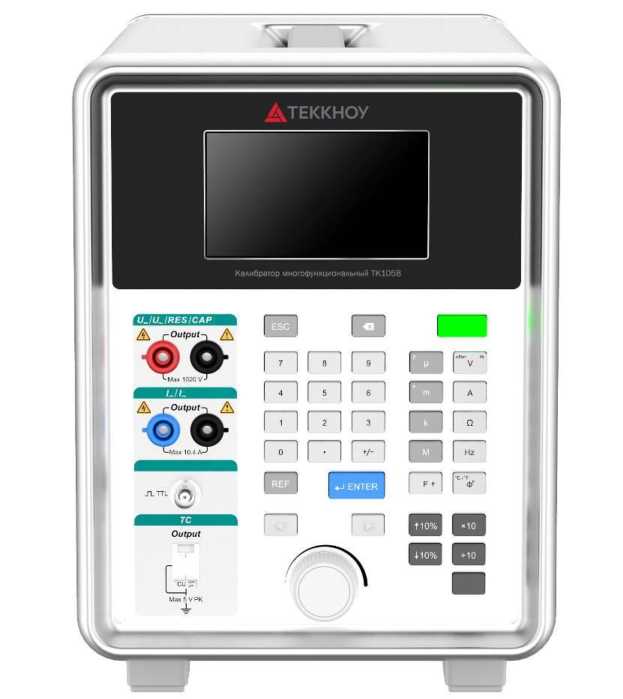

Рисунок 5 - Калибратор многофункциональный ТЕККНОУ ТК1000 модификации ТК1055

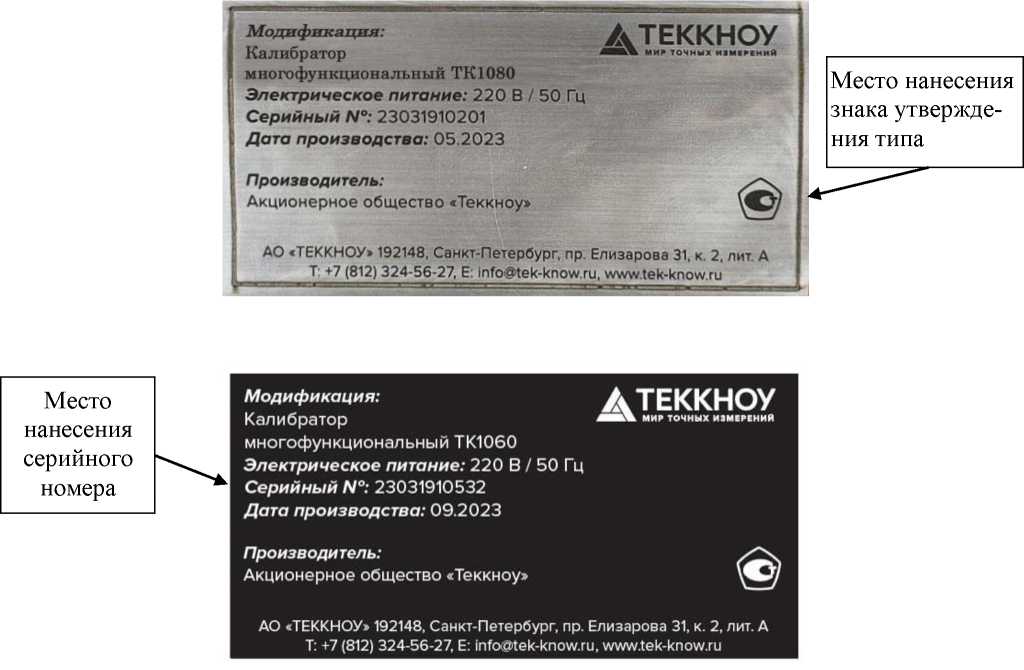

Рисунок 6 - Примеры идентификационных наклеек-шильдов с нанесенными знаками утверждения типа
Программное обеспечение (далее по тексту - ПО) калибраторов состоит из метрологически значимого встроенного ПО, которое реализовано аппаратно и находится во внутренней памяти контроллера калибратора. Данное ПО устанавливается предприятием-изготовителем во время производственного цикла и не подлежит внешней модификации на протяжении всего времени функционирования изделия.
Конструкция калибраторов и структура встроенного ПО исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты встроенного ПО «высокий» в соответствии с Рекомендацией Р 50.2.077-2014 п. 4.3.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер) ПО: - калибратор ТК1080 - калибратор ТК1070 - калибратор ТК1060 - калибратор ТК1058 - калибратор ТК1055 | V42.211210.XXX V40.211010.XXX V21.210407.XXX V11.221105.XXX V2.01.200804.XXX |
| Цифровой идентификатор ПО (CRC16) | отсутствует |
| П р и м е ч а н и е - Х - номер версии метрологически незначимой части встроенного ПО (от 0 до 9). | |
Метрологические и технические характеристики калибраторов представлены в таблицах 2-58.
Калибратор многофункциональный ТК1080
Таблица 2 - Воспроизведение постоянного электрического напряжения
| Верхние пределы поддиапазонов воспроизведения | Пределы допускаемой абсолютной погрешности, ± | Разрешение |
| 300,0000 мВ | 20 • 10-6 • Иуст 1) + 1 мкВ | 100 нВ |
| 3,000000 В | 10 • 10-6 • Иуст + 2 мкВ | 1 мкВ |
| 30,00000 В | 12 • 10-6 • Иуст + 20 мкВ | 10 мкВ |
| 300,0000 В | 18 • 10-6 • Иуст + 150 мкВ | 100 мкВ |
| 1000,000 В | 18 • 10-6 • Иуст + 1500 мкВ | 1 мВ |
| Дополнительный выход AUX 2) | ||
| 300,0000 мВ | 50 • 10-6 • Иуст + 5 мкВ | 0,1 мкВ |
| 3,00000 В | 50 • 10-6 • Иуст + 50 мкВ | 1 мкВ |
| 7,00000 В | 50 • 10-6 • Иуст + 100 мкВ | 1 мкВ |
| 1) Ис - установленное значение постоянного электрического напряжения, мкВ. 2) Двухканальный выход постоянного электрического напряжения. | ||
Таблица 3 - Воспроизведение силы постоянного электрического тока
| Верхние пределы поддиапазонов воспроизведения | Пределы допускаемой абсолютной погрешности, ± | Разрешение |
| 300,0000 мкА | 100 • 10—6 • 1уст 1) + 0,02 мкА | 100 пА |
| 3,000000 мА | 80 • 10—6 • 1уст + 0,03 мкА | 1 нА |
| 30,00000 мА | 80 • 10—6 • 1уст + 0,25 мкА | 10 нА |
| 300,0000 мА | 80 • 10-6 • 1уст + 2 мкА | 100 нА |
| 1,000000 A | 100 • 10-6 • 1уст + 20 мкА | 1 мкА |
| 3,000000 A | 150 • 10-6 • 1уст + 50 мкА | 1 мкА |
| 20,00000 A | 350 • 10-6 • 1уст + 300 мкА | 10 мкА |
| 1) 1уст - установленное значение силы постоянного электрического тока, мкА. | ||
Таблица 4 - Воспроизведение электрического сопротивления постоянному току
| Верхние пределы поддиапазонов воспроизведения | Пределы допускаемой абсолютной погрешности, ± | Разрешение |
| 10,00000 Ом | 40 • 10-6 • Куст 1) + 0,01 Ом | 10 мкОм |
| 30,00000 Ом | 30 • 10-6 • Куст + 0,015 Ом | 10 мкОм |
| 100,0000 Ом | 25 • 10-6 • Куст + 0,015 Ом | 100 мкОм |
| 300,0000 Ом | 25 • 10-6 • Куст + 0,02 Ом | 100 мкОм |
| 1,000000 кОм | 25 • 10-6 • Куст + 0,02 Ом | 1 мОм |
| 3,000000 кОм | 25 • 10-6 • Куст + 0,2 Ом | 1 мОм |
| 10,00000 кОм | 25 • 10-6 • Куст + 0,1 Ом | 10 мОм |
| 30,00000 кОм | 28 • 10-6 • Куст + 1 Ом | 10 мОм |
| 100,0000 кОм | 28 • 10-6 • Куст + 1 Ом | 100 мОм |
| 300,0000 кОм | 32 • 10-6 • Куст + 10 Ом | 100 мОм |
| 1,000000 МОм | 32 • 10-6 • Куст + 10 Ом | 1 Ом |
| 3,000000 МОм | 60 • 10-6 • Куст + 150 Ом | 1 Ом |
| 10,00000 МОм | 130 • 10-6 • Куст + 250 Ом | 10 Ом |
| 30,00000 МОм | 250 • 10-6 • Куст + 2500 Ом | 10 Ом |
| 100,0000 МОм | 500 • 10-6 • Куст + 3000 Ом | 100 Ом |
| 300,0000 МОм | 3000 • 10-6 • Куст + 100000 Ом | 100 Ом |
| 1000,000 МОм | 14000 • 10-6 • Куст + 480000 Ом | 1 кОм |
| 1) Куст — установленное значение сопротивления постоянному току, Ом. | ||
Таблица 5 - Воспроизведение переменного электрического напряжения
| Верхние пределы поддиапазонов воспроизведения | Частота | Пределы допускаемой абсолютной погрешности, ± | Разрешение |
| 1 | 2 | 3 | 4 |
| 30,00000 мВ | от 10 до 45 Гц | 800 • 10-6 • иуст 1) + 6 мкВ | 10 нВ |
| от 45 Гц до 10 кГц | 120 • 10-6 • иуст + 6 мкВ | ||
| от 10 до 20 кГц | 200 • 10-6 • иуст + 6 мкВ | ||
| от 20 до 50 кГц | 1000 • 10-6 • иуст + 6 мкВ | ||
| от 50 до 100 кГц | 3500 • 10-6 • иуст + 12 мкВ | ||
| от 100 до 500 кГц | 8000 • 10-6 • иуст + 50 мкВ | ||
| 300,0000 мВ | от 10 до 45 Гц | 300 • 10-6 • иуст + 8 мкВ | 100 нВ |
| от 45 Гц до 10 кГц | 140 • 10-6 • иуст + 8 мкВ | ||
| от 10 до 20 кГц | 160 • 10-6 • иуст + 8 мкВ | ||
| от 20 до 50 кГц | 350 • 10-6 • иуст + 8 мкВ | ||
| от 50 до 100 кГц | 750 • 10-6 • иуст + 20 мкВ | ||
| от 100 до 500 кГц | 2000 • 10-6 • иуст + 70 мкВ | ||
| 3,000000 В | от 10 до 45 Гц | 300 • 10-6 • иуст + 50 мкВ | 1 мкВ |
| от 45 Гц до 10 кГц | 100 • 10-6 • иуст + 50 мкВ | ||
| от 10 до 20 кГц | 180 • 10-6 • иуст + 50 мкВ | ||
| от 20 до 50 кГц | 300 • 10-6 • иуст + 50 мкВ | ||
| от 50 до 100 кГц | 700 • 10-6 • иуст + 100 мкВ | ||
| от 100 до 500 кГц | 2400 • 10-6 • иуст + 600 мкВ | ||
| 30,00000 В | от 10 до 45 Гц | 200 • 10-6 • иуст + 650 мкВ | 10 мкВ |
| от 45 Гц до 10 кГц | 100 • 10-6 • иуст + 500 мкВ | ||
| от 10 до 20 кГц | 200 • 10-6 • иуст + 500 мкВ | ||
| от 20 до 50 кГц | 350 • 10-6 • иуст + 500 мкВ | ||
| от 50 до 100 кГц | 550 • 10-6 • иуст + 1500 мкВ | ||
| 300,0000 В | от 45 Гц до 1 кГц | 100 • 10-6 • иуст + 2000 мкВ | 100 мкВ |
| от 1 до 10 кГц | 100 • 10-6 • иуст + 6000 мкВ | ||
| от 10 до 20 кГц | 200 • 10-6 • иуст + 6000 мкВ | ||
| от 20 до 50 кГц | 300 • 10-6 • иуст + 6000 мкВ | ||
| от 50 до 100 кГц | 1500 • 10-6 • иуст + 50000 мкВ | ||
| 1000,000 В | от 45 Гц до 1 кГц | 120 • 10-6 • иуст + 10000 мкВ | 1 мВ |
| от 1 до 5 кГц | 150 • 10-6 • иуст + 10000 мкВ | ||
| от 5 до 10 кГц | 200 • 10-6 • иуст + 10000 мкВ |
Продолжение таблицы 5
| 1 | 2 | 3 | 4 |
| AUX 2) | |||
| 300,0000 мВ | от 10 до 20 Гц | 600 • 10-6 • Иуст + 300 мкВ | 100 нВ |
| от 20 до 45 Гц | 600 • 10-6 • Иуст + 300 мкВ | ||
| от 45 Гц до 1 кГц | 500 • 10-6 • Иуст + 300 мкВ | ||
| от 1 до 5 кГц | 1000 • 10-6 • Иуст + 300 мкВ | ||
| от 5 до 10 кГц | 2000 • 10-6 • Иуст + 400 мкВ | ||
| от 10 до 30 кГц | 4000 • 10-6 • Иуст + 500 мкВ | ||
| 3,000000 В | от 10 до 20 Гц | 600 • 10-6 • Иуст + 400 мкВ | 1 мкВ |
| от 20 до 45 Гц | 600 • 10-6 • Иуст + 400 мкВ | ||
| от 45 Гц до 1 кГц | 500 • 10-6 • Иуст + 400 мкВ | ||
| от 1 до 5 кГц | 1000 • 10-6 • Иуст + 500 мкВ | ||
| от 5 до 10 кГц | 2000 • 10-6 • Иуст + 900 мкВ | ||
| от 10 до 30 кГц | 4000 • 10-6 • Иуст + 1500 мкВ | ||
| 5,000000 В | от 10 до 20 Гц | 600 • 10-6 • Иуст + 400 мкВ | 1 мкВ |
| от 20 до 45 Гц | 600 • 10-6 • Иуст + 400 мкВ | ||
| от 45 Гц до 1 кГц | 500 • 10-6 • Иуст + 400 мкВ | ||
| от 1 до 5 кГц | 1000 • 10-6 • Иуст + 800 мкВ | ||
| от 5 до 10 кГц | 2000 • 10-6 • Иуст + 1000 мкВ | ||
| 1) Иуст - установленное значение переменного электрического напряжения, мкВ. 2) Дополнительный выход переменного электрического напряжения AUX (опция). | |||
Таблица 6 - Воспроизведение силы переменного электрического тока
| Верхние пределы поддиапазонов воспроизведения | Частота | Пределы допускаемой абсолютной погрешности, ± | Разрешение |
| 1 | 2 | 3 | 4 |
| 300,0000 мкА | от 10 до 20 Гц | 1000 • 10-6 • 1уст 1) + 0,1 мкА | 0,1 нА |
| от 20 до 45 Гц | 500 • 10-6 • 1уст + 0,1 мкА | ||
| от 45 Гц до 1 кГц | 300 • 10-6 • 1уст + 0,1 мкА | ||
| от 1 до 5 кГц | 1000 • 10-6 • 1уст + 0,1 мкА | ||
| от 5 до 10 кГц | 2000 • 10-6 • 1уст + 0,2 мкА | ||
| от 10 до 30 кГц | 8000 • 10-6 • 1уст + 0,4 мкА |
Продолжение таблицы 6
| 1 | 2 | 3 | 4 |
| 3,000000 мА | от 10 до 20 Гц | 500 • 10-6 • 1уст + 1,5 мкА | 1 нА |
| от 20 до 45 Гц | 350 • 10-6 • 1уст + 0,1 мкА | ||
| от 45 Гц до 1 кГц | 300 • 10-6 • 1уст + 0,1 мкА | ||
| от 1 до 5 кГц | 300 • 10-6 • 1уст + 0,2 мкА | ||
| от 5 до 10 кГц | 300 • 10-6 • 1уст + 0,5 мкА | ||
| от 10 до 30 кГц | 2000 • 10-6 • 1уст + 0,6 мкА | ||
| 30,00000 мА | от 10 до 20 Гц | 500 • 10-6 • 1уст + 2 мкА | 10 нА |
| от 20 до 45 Гц | 250 • 10-6 • 1уст + 2 мкА | ||
| от 45 Гц до 1 кГц | 200 • 10-6 • 1уст + 2 мкА | ||
| от 1 до 5 кГц | 200 • 10-6 • 1уст + 3 мкА | ||
| от 5 до 10 кГц | 500 • 10-6 • 1уст + 5 мкА | ||
| от 10 до 30 кГц | 2000 • 10-6 • 1уст + 6 мкА | ||
| 300,0000 мА | от 10 до 20 Гц | 500 • 10-6 • 1уст + 20 мкА | 100 нА |
| от 20 до 45 Гц | 250 • 10-6 • 1уст + 20 мкА | ||
| от 45 Гц до 1 кГц | 150 • 10-6 • 1уст + 30 мкА | ||
| от 1 до 5 кГц | 200 • 10-6 • 1уст + 30 мкА | ||
| от 5 до 10 кГц | 200 • 10-6 • 1уст + 100 мкА | ||
| от 10 до 30 кГц | 1000 • 10-6 • 1уст + 500 мкА | ||
| 1,000000 A | от 10 до 20 Гц | 500 • 10-6 • 1уст + 100 мкА | 1 мкА |
| от 20 до 45 Гц | 300 • 10-6 • 1уст + 50 мкА | ||
| от 45 Гц до 1 кГц | 200 • 10-6 • 1уст + 50 мкА | ||
| от 1 до 5 кГц | 200 • 10-6 • 1уст + 100 мкА | ||
| от 5 до 10 кГц | 500 • 10-6 • 1уст + 500 мкА | ||
| 3,000000 A | от 10 до 20 Гц | 500 • 10-6 • 1уст + 100 мкА | 1 мкА |
| от 20 до 45 Гц | 300 • 10-6 • 1уст + 100 мкА | ||
| от 45 Гц до 1 кГц | 200 • 10-6 • 1уст + 100 мкА | ||
| от 1 до 5 кГц | 400 • 10-6 • 1уст + 100 мкА | ||
| от 5 до 10 кГц | 500 • 10-6 • 1уст + 900 мкА | ||
| 20,00000 A | от 45 до 100 Гц | 300 • 10-6 • 1уст + 1000 мкА | 10 мкА |
| от 100 Гц до 1 кГц | 400 • 10-6 • 1уст + 1000 мкА | ||
| от 1 до 5 кГц | 600 • 10-6 • 1уст + 2000 мкА |
1) 1уст — установленное значение силы переменного электрического тока, мкА.
Таблица 7 - Воспроизведение частоты сигнала синусоидальной формы
| Диапазон 1) | Пределы допускаемой относительной погрешности, ± | Разрешение |
| от 10,00000 до 99,99999 Гц | 0,005 % | 10 мкГц |
| от 100,0000 до 999,9999 Гц | 0,005 % | 0,1 мГц |
| от 1,000000 до 9,999999 кГц | 0,005 % | 1 мГц |
| от 10,00000 до 99,99999 кГц | 0,005 % | 10 мГц |
| от 100,0000 до 500,0000 кГц | 0,005 % | 0,1 Гц |
| 1) Режим воспроизведения переменного электрического напряжения или силы переменного электрического тока. | ||
Таблица 8 - Воспроизведение электрической мощности постоянного тока
| Диапазон 1) | Пределы допускаемой относительной погрешности 2), ± | ||
| от 3 до 300 мА | от 300 мА до 3 A | от 3 до 20 A | |
| от 30 мВ до 1000 В | 0,018 % | 0,021 % | 0,046 % |
| 1) Диапазон выходной электрической мощности постоянного тока (виртуальная нагрузка): до 20 кВт. 2) Более точные технические показатели воспроизведения электрической мощности постоянного тока см. в расчетной формуле: P = VfZ" + 2", где U - погрешность воспроизведения электрического напряжения, I - погрешность воспроизведения электрического тока. | |||
Таблица 9 - Воспроизведение электрической мощности переменного тока (от 45 до 65 Гц, 1 = 1)
| Диапазон 1) | Пределы допускаемой относительной погрешности 2) | ||
| от 3 до 300 мА | от 300 мА до 3 А | от 3 до 20 А | |
| от 30 до 300 мВ | 0,122 % | 0,055 % | 0,076 % |
| от 300 мВ до 1000 В | 0,118 % | 0,046 % | 0,069 % |
| 1) Диапазон выходной электрической мощности переменного тока (виртуальная нагрузка): до 20 кВт. 2) Более точные технические показатели воспроизведения электрической мощности переменного тока см. в расчетной формуле: ? ~ Vi/2 + 22 + Л , где и - погрешность воспроизведения электрического напряжения, I - погрешность воспроизведения электрического тока, А - погрешность воспроизведения коэффициента мощности. | |||
| Частота | Диапазон напряжения (U) | Диапазон тока (I) | Диапазон напряжения (AUX) 1) | Диапазон угла фазового сдвига(ф) | Диапазон коэффициента мощности (Я) | ||||||
| от 10 до 45 Гц | от 30 мВ до 30 В | от 3 мА до 3,0 A | от 10 мВ до 5 В | от 0,000° до 359,999° | от -1 до 1 | ||||||
| от 45 Гц до 1 кГц | от 30 мВ до 1000 В | от 3 мА до 20,0 A | от 10 мВ до 5 В | от 0,000° до 359,999° | от -1 до 1 | ||||||
| от 1 до 5 кГц | от 3 до 1000 В | от 30 мА до 3,0 A | от 10 мВ до 5 В | от 0,000° до 359,999° | от -1 до 1 | ||||||
| от 5 до 10 кГц | от 3 до 1000 В | от 30 мА до 3,0 A | от 0,3 до 5 В | от 0,000° до 359,999° | от -1 до 1 | ||||||
| от 10 до 30 кГц | от 3 до 300 В | от 30 до 300 мА | от 0,3 до 3,0 В | от 0,000° до 359,999° | от -1 до 1 | ||||||
| Угол фазового сдвига | Пределы допускаемой погрешности, ± | ||||||||||
| от 10 до 20 Гц | от 20 до 45 Гц | от 45 Гц до 1 кГц | от 1 до 5 кГц | от 5 до 10 кГц | от 10 до 30 кГц | ||||||
| Ф | 0,1° | 0,1° | 0,05° | 0,5° | 1,0° | 2,0° | |||||
| Угол фазового сдвига 2) (Ф) | Коэффициент мощности 3) (Я) | Составляющая погрешности измерения мощности, вызванная погрешностью угла фазового сдвига 4) | |||||||||
| от 10 до 20 Гц | от 20 до 45 Гц | от 45 Гц до 1 кГц | от 1 до 5 кГц | от 5 до 10 кГц | от 10 до 30 кГц | ||||||
| 0° | 1,00000 | 0,000 % | 0,000 % | 0,000 % | 0,004 % | 0,015 % | 0,061 % | ||||
| 10° | 0,98481 | 0,031 % | 0,031 % | 0,015 % | 0,158 % | 0,323 % | 0,676 % | ||||
| 20° | 0,93969 | 0,064 % | 0,064 % | 0,032 % | 0,321 % | 0,650 % | 1,331 % | ||||
| 30° | 0,86603 | 0,101 % | 0,101 % | 0,050 % | 0,508 % | 1,023 % | 2,076 % | ||||
| 40° | 0,76604 | 0,147 % | 0,147 % | 0,073 % | 0,736 % | 1,480 % | 2,989 % | ||||
| 50° | 0,64279 | 0,208 % | 0,208 % | 0,104 % | 1,044 % | 2,095 % | 4,220 % | ||||
| 60° | 0,50000 | 0,302 % | 0,302 % | 0,151 % | 1,515 % | 3,038 % | 6,106 % | ||||
| 70° | 0,34202 | 0,480 % | 0,480 % | 0,240 % | 2,401 % | 4,810 % | 9,649 % | ||||
| 80° | 0,17365 | 0,990 % | 0,990 % | 0,495 % | 4,953 % | 9,913 % | 19,853 % | ||||
| 90° | 0,00000 | _ | _ | _ | _ | _ | _ | ||||
| 1) Вспомогательный выход напряжения является опцией. 2) Разрешение угла фазового сдвига - 0,001. 3) Разрешение коэффициента мощности - 0,00001. 4) Формула расчета: X = [1 - со8(ф + Аф) / cosф] • 100 %. | |||||||||||
Таблица 11 - Воспроизведение частоты импульсного сигнала
| Диапазон 1) | Пределы допускаемой абсолютной погрешности, ± | Разрешение |
| от 1,000000 до 9,999999 Гц | 20 • 10-6 • Fyст. 2) + 20 мкГц | 1 мкГц |
| от 10,00000 до 99,99999 Гц | 10 мкГц | |
| от 100,0000 до 999,9999 Гц | 0,1 мГц | |
| от 1,000000 до 9,999999 кГц | 1 мГц | |
| от 10,00000 до 99,99999 кГц | 10 мГц | |
| от 100,0000 до 999,9999 кГц | 0,1 Гц | |
| от 1,000000 до 2,000000 МГц | 1 Гц | |
| 1)1 Уровень выхода - ТТЛ. 2) Гс - установленное значение частоты импульса. П р и м е ч а н и е - Время нарастания и затухания сигнала <2 нс. | ||
Таблица 12 - Воспроизведение электрической ёмкости (опция)
| Диапазон | Пределы допускаемой абсолютной погрешности, ± | Разрешение |
| от 1,1000 до 3,2999 нФ | 0,5 % • Суст 1) + 0,04 нФ | 0,1 пФ |
| от 3,3000 до 10,9999 нФ | 0,25 % • Суст + 0,04 нФ | 0,1 пФ |
| от 11,0000 до 32,9999 нФ | 0,25 % • Суст + 0,4 нФ | 0,1 пФ |
| от 33,000 до 109,999 нФ | 0,25 % • Суст + 0,4 нФ | 1 пФ |
| от 110,000 до 329,999 нФ | 0,25 % • Суст + 0,3 нФ | 1 пФ |
| от 0,33000 до 1,09999 мкФ | 0,25 % • Суст + 1 нФ | 10 пФ |
| от 1,10000 до 3,29999 мкФ | 0,25 % • Суст + 3 нФ | 10 пФ |
| от 3,3000 до 10,9999 мкФ | 0,25 % • Суст + 10 нФ | 100 пФ |
| от 11,000 до 32,9999 мкФ | 0,40 % • Суст + 30 нФ | 100 пФ |
| от 33,000 до 109,999 мкФ | 0,45 % • Суст + 100 нФ | 1 нФ |
| от 110,000 до 329,999 мкФ | 0,45 % • Суст + 300 нФ | 1 нФ |
| от 0,33000 до 1,09999 мФ | 0,45 % • Суст + 1 мкФ | 10 нФ |
| от 1,10000 до 3,29999 мФ | 0,45 % • Суст + 3 мкФ | 10 нФ |
| от 3,3000 до 10,9999 мФ | 0,45 % • Суст + 10 мкФ | 100 нФ |
| от 11,0000 до 30,0000 мФ | 0,75 % • Суст + 30 мкФ | 100 нФ |
| 1)1 Суст - установленное значение воспроизводимой электрической ёмкости. | ||
Таблица 13 - Воспроизведение и измерение сигналов термопар (опция)
| Тип | Диапазон 1), 2), °C | Пределы допускаемой абсолютной погрешности 3), ±, °C | |
| Нижний предел | Верхний предел | ||
| B | 410 | 600 | 0,35 |
| 600 | 900 | 0,28 | |
| 900 | 1800 | 0,22 | |
| E | -200 | 0 | 0,10 |
| 0 | 600 | 0,08 | |
| 600 | 1000 | 0,10 | |
| J | -200 | -100 | 0,13 |
| -100 | 750 | 0,08 | |
| 750 | 1200 | 0,10 | |
| K | -200 | -100 | 0,16 |
| -100 | 1000 | 0,10 | |
| 1000 | 1370 | 0,12 | |
| N | -200 | -100 | 0,22 |
| -100 | 400 | 0,09 | |
| 400 | 1300 | 0,11 | |
| R | -50 | 50 | 0,38 |
| 50 | 300 | 0,27 | |
| 300 | 1000 | 0,20 | |
| 1000 | 1750 | 0,20 | |
| S | -50 | 50 | 0,38 |
| 50 | 300 | 0,27 | |
| 300 | 1000 | 0,20 | |
| 1000 | 1750 | 0,23 | |
| T | -200 | -100 | 0,15 |
| -100 | 0 | 0,11 | |
| 0 | 400 | 0,08 | |
1) Разрешение: 0,01 °С.
2) Внутреннее сопротивление выходного источника: 10 Ом.
3) Без учета ошибки термопары.
Таблица 14 - Воспроизведение сигналов термосопротивления (опция)
| Тип | Диапазон 1), °C | Пределы допускаемой абсолютной погрешности, ±, °C | |
| Нижний предел | Верхний предел | ||
| Pt385, 25 Ом | -200 | 850 | 0,25 |
| Pt385, 50 Ом | -200 | 850 | 0,1 |
| Pt385, 100 Ом | -200 | 850 | 0,05 |
| Pt385, 200 Ом | -200 | 320 | 0,35 |
| 320 | 850 | 0,40 | |
| Pt385, 500 Ом | -200 | -30 | 0,05 |
| -30 | 850 | 0,15 | |
| Pt385, 1000 Ом | -200 | 850 | 0,09 |
| Cu428, 50 Ом | -50 | 150 | 0,09 |
| Cu428, 100 Ом | -50 | 150 | 0,05 |
| 1) Разрешение: 0,001 °С. | |||
Калибратор многофункциональный ТК1070
Таблица 15 - Воспроизведение постоянного электрического напряжения
| Верхние пределы поддиапазонов воспроизведения | Пределы допускаемой абсолютной погрешности, ± | Разрешение |
| 300,0000 мВ | 60 • 10-6 • Иуст 1) + 3 мкВ | 100 нВ |
| 3,000000 В | 50 • 10-6 • Иуст + 5 мкВ | 1 мкВ |
| 30,00000 В | 50 • 10-6 • Иуст + 50 мкВ | 10 мкВ |
| 300,0000 В | 55 • 10-6 • Иуст + 500 мкВ | 100 мкВ |
| 1000,000 В | 55 • 10-6 • Иуст + 1500 мкВ | 1 мВ |
| 1) Ис - установленное значение постоянного электрического напряжения, мкВ. | ||
Таблица 16 - Воспроизведение силы постоянного электрического тока
| Верхние пределы поддиапазонов воспроизведения | Пределы допускаемой абсолютной погрешности, ± | Разрешение |
| 300,0000 мкА | 140 • 10-6 • 1уст 1) + 0,02 мкА | 1 нА |
| 3,000000 мА | 90 • 10-6 • 1уст + 0,04 мкА | 10 нА |
| 30,00000 мА | 90 • 10-6 • 1уст + 0,25 мкА | 100 нА |
| 300,0000 мА | 90 • 10-6 • 1уст + 2,5 мкА | 1 мкА |
| 1,000000 A | 250 • 10-6 • 1уст + 40 мкА | 10 мкА |
| 3,000000 A | 300 • 10-6 • 1уст + 40 мкА | 10 мкА |
| 20,00000 A | 600 • 10-6 • 1уст + 500 мкА | 100 мкА |
| 1) 1уст - установленное значение силы постоянного электрического тока, мкА. | ||
| Верхние пределы поддиапазонов воспроизведения | Частота | Пределы допускаемой абсолютной погрешности, ± | Разрешение |
| 30,00000 мВ | от 10 до 45 Гц | 1200 • 10-6 • Иуст 1) + 20 мкВ | 100 нВ |
| от 45 Гц до 10 кГц | 1000 • 10-6 • Иуст + 20 мкВ | ||
| от 10 до 20 кГц | 1500 • 10-6 • Иуст + 20 мкВ | ||
| от 20 до 50 кГц | 2000 • 10-6 • Иуст + 20 мкВ | ||
| от 50 до 100 кГц | 3500 • 10-6 • Иуст + 33 мкВ | ||
| от 100 до 500 кГц | 9000 • 10-6 • Иуст + 60 мкВ | ||
| 300,0000 мВ | от 10 до 45 Гц | 500 • 10-6 • Иуст + 18 мкВ | 1 мкВ |
| от 45 Гц до 10 кГц | 300 • 10-6 • Иуст + 18 мкВ | ||
| от 10 до 20 кГц | 600 • 10-6 • Иуст + 18 мкВ | ||
| от 20 до 50 кГц | 800 • 10-6 • Иуст + 40 мкВ | ||
| от 50 до 100 кГц | 1500 • 10-6 • Иуст + 120 мкВ | ||
| от 100 до 500 кГц | 3500 • 10-6 • Иуст + 300 мкВ | ||
| 3,000000 В | от 10 до 45 Гц | 500 • 10-6 • Иуст + 55 мкВ | 10 мкВ |
| от 45 Гц до 10 кГц | 200 • 10-6 • Иуст + 55 мкВ | ||
| от 10 до 20 кГц | 600 • 10-6 • Иуст + 55 мкВ | ||
| от 20 до 50 кГц | 800 • 10-6 • Иуст + 55 мкВ | ||
| от 50 до 100 кГц | 1500 • 10-6 • Иуст + 180 мкВ | ||
| от 100 до 500 кГц | 4000 • 10-6 • Иуст + 800 мкВ | ||
| 30,00000 В | от 10 до 45 Гц | 500 • 10-6 • Иуст + 750 мкВ | 100 мкВ |
| от 45 Гц до 10 кГц | 300 • 10-6 • Иуст + 550 мкВ | ||
| от 10 до 20 кГц | 600 • 10-6 • Иуст + 550 мкВ | ||
| от 20 до 50 кГц | 800 • 10-6 • Иуст + 550 мкВ | ||
| от 50 до 100 кГц | 2000 • 10-6 • Иуст + 1800 мкВ | ||
| 300,0000 В | от 45 Гц до 1 кГц | 300 • 10-6 • Иуст + 2500 мкВ | 1 мВ |
| от 1 до 10 кГц | 400 • 10-6 • Иуст + 8000 мкВ | ||
| от 10 до 20 кГц | 600 • 10-6 • Иуст + 8000 мкВ | ||
| от 20 до 50 кГц | 1200 • 10-6 • Иуст + 9000 мкВ | ||
| от 50 до 100 кГц | 2400 • 10-6 • Иуст + 80000 мкВ | ||
| 1000,000 В | от 45 Гц до 1 кГц | 300 • 10-6 • Иуст + 15000 мкВ | 10 мВ |
| от 1 до 5 кГц | 400 • 10-6 • Иуст + 15000 мкВ | ||
| от 5 до 10 кГц | 400 • 10-6 • Иуст + 15000 мкВ | ||
| 1) Иуст - установленное значение переменного электрического напряжения, мкВ. | |||
Таблица 18 - Воспроизведение силы переменного электрического тока
| Верхние пределы поддиапазонов воспроизведения | Частота | Пределы допускаемой абсолютной погрешности, ± | Разрешение |
| 300,0000 мкА | от 10 до 20 Гц | 1600 • 10-6 • 1уст 1) + 0,1 мкА | 1 нА |
| от 20 до 45 Гц | 1200 • 10-6 • 1уст + 0,1 мкА | ||
| от 45 Гц до 1 кГц | 800 • 10-6 • 1уст + 0,1 мкА | ||
| от 1 до 5 кГц | 1600 • 10-6 • 1уст + 0,1 мкА | ||
| от 5 до 10 кГц | 300 • 10-6 • 1уст + 0,2 мкА | ||
| от 10 до 30 кГц | 12000 • 10-6 • 1уст + 0,4 мкА | ||
| 3,000000 мА | от 10 до 20 Гц | 1600 • 10-6 • 1уст + 0,1 мкА | 10 нА |
| от 20 до 45 Гц | 1200 • 10-6 • 1уст + 0,1 мкА | ||
| от 45 Гц до 1 кГц | 800 • 10-6 • 1уст + 0,1 мкА | ||
| от 1 до 5 кГц | 1600 • 10-6 • 1уст + 0,2 мкА | ||
| от 5 до 10 кГц | 300 • 10-6 • 1уст + 0,3 мкА | ||
| от 10 до 30 кГц | 12000 • 10-6 • 1уст + 0,5 мкА | ||
| 30,00000 мА | от 10 до 20 Гц | 1200 • 10-6 • 1уст + 2 мкА | 100 нА |
| от 20 до 45 Гц | 800 • 10-6 • 1уст + 2 мкА | ||
| от 45 Гц до 1 кГц | 400 • 10-6 • 1уст + 2 мкА | ||
| от 1 до 5 кГц | 600 • 10-6 • 1уст + 2 мкА | ||
| от 5 до 10 кГц | 1000 • 10-6 • 1уст + 3 мкА | ||
| от 10 до 30 кГц | 300 • 10-6 • 1уст + 4 мкА | ||
| 300,0000 мА | от 10 до 20 Гц | 1200 • 10-6 • 1уст + 20 мкА | 1 мкА |
| от 20 до 45 Гц | 800 • 10-6 • 1уст + 20 мкА | ||
| от 45 Гц до 1 кГц | 400 • 10-6 • 1уст + 20 мкА | ||
| от 1 до 5 кГц | 600 • 10-6 • 1уст + 40 мкА | ||
| от 5 до 10 кГц | 1000 • 10-6 • 1уст + 100 мкА | ||
| от 10 до 30 кГц | 3000 • 10-6 • 1уст + 200 мкА | ||
| 1,000000 A | от 10 до 45 Гц | 1200 • 10-6 • 1уст + 100 мкА | 10 мкА |
| от 45 Гц до 1 кГц | 400 • 10-6 • 1уст + 80 мкА | ||
| от 1 до 5 кГц | 600 • 10-6 • 1уст + 500 мкА | ||
| от 5 до 10 кГц | 1000 • 10-6 • 1уст + 1000 мкА | ||
| 3,000000 A | от 10 до 45 Гц | 1200 • 10-6 • 1уст + 100 мкА | 10 мкА |
| от 45 Гц до 1 кГц | 400 • 10-6 • 1уст + 80 мкА | ||
| от 1 до 5 кГц | 600 • 10-6 • 1уст + 500 мкА | ||
| от 5 до 10 кГц | 1000 • 10-6 • 1уст + 2000 мкА | ||
| 20,00000 A | от 45 до 100 Гц | 600 • 10-6 • 1уст + 1500 мкА | 100 мкА |
| от 100 Гц до 1 кГц | 800 • 10-6 • 1уст + 1500 мкА | ||
| от 1 до 5 кГц | 1200 • 10-6 • 1уст + 3000 мкА | ||
| 1) 1уст - установленное значение силы переменного электрического тока, мкА. | |||
Таблица 19 - Воспроизведение электрической мощности постоянного и переменного тока
| Диапазон частоты | Диапазон напряжения | Диапазон тока | Пределы допускаемой приведённой погрешности 1)’ 2), ± |
| Постоянный ток | от 10 мВ до 1000 В | от 3 мкА до 20 А | 0,02 % |
| от 45 до 65 Гц 3) | от 3 до 600 В | от 0,3 мА до 20 А | 0,05 % |
| 1) Погрешность измерения приведена к конечным значениям диапазонов электрической мощности: PK = Ur • 1к, где Рк - электрическая мощность, Ur - конечное значение диапазона переменного электрического напряжения, 1к - конечное значение диапазона силы переменного электрического тока (при X = 1). 2) Более точные технические показатели воспроизведения мощности переменного тока см. в расчетной формуле: л/^2 + /2+Л, где U - погрешность воспроизведения напряжения, I - погрешность воспроизведения тока, X - погрешность воспроизведения коэффициента мощности. 3) Диапазон мощности постоянного тока - это комбинация воспроизведения постоянного электрического напряжения и силы постоянного электрического тока. | |||
Таблица 20 - Воспроизведение угла фазового сдвига и коэффициента мощности
| Частота | Диапазон напряжения (U) | Диапазон тока (I) | Диапазон угла фазового сдвига(ф) | Диапазон коэффициента мощности (X) | ||||||
| от 10 до 45 Гц | от 30 мВ до 30 В | от 3 мА до 3,0 A | от 0,000° до 359,999° | от -1 до 1 | ||||||
| от 45 Гц до 1 кГц | от 30 мВ до 1000 В | от 3 мА до 20,0 A | от 0,000° до 359,999° | от -1 до 1 | ||||||
| от 1 до 5 кГц | от 3 до 1000 В | от 30 мА до 3,0 A | от 0,000° до 359,999° | от -1 до 1 | ||||||
| от 5 до 10 кГц | от 3 до 1000 В | от 30 мА до 3,0 A | от 0,000° до 359,999° | от -1 до 1 | ||||||
| от 10 до 30 кГц | от 3 до 300 В | от 30 до 300 мА | от 0,000° до 359,999° | от -1 до 1 | ||||||
| Угол фазового сдвига | Пределы допускаемой погрешности, ± | |||||||||
| от 10 до 20 Гц | от 20 до 45 Гц | от 45 Гц до 1 кГц | от 1 до 5 кГц | от 5 до 10 кГц | от 10 до 30 кГц | |||||
| Ф | 0,1° | 0,1° | 0,05° | 0,5° | 1,0° | 2,0° | ||||
| Угол фазового сдвига 1) (Ф) | Коэффициент мощности 2) (х) | Составляющая погрешности измерения мощности, вызванная погрешностью угла фазового сдвига 3) | ||||||||
| от 10 до 20 Гц | от 20 до 45 Гц | от 45 Гц до 1 кГц | от 1 до 5 кГц | от 5 до 10 кГц | от 10 до 30 кГц | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||
| 0° | 1,00000 | 0,000 % | 0,000 % | 0,000 % | 0,004 % | 0,015 % | 0,061 % | |||
| 10° | 0,98481 | 0,031 % | 0,031 % | 0,015 % | 0,158 % | 0,323 % | 0,676 % | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 20° | 0,93969 | 0,064 % | 0,064 % | 0,032 % | 0,321 % | 0,650 % | 1,331 % |
| 30° | 0,86603 | 0,101 % | 0,101 % | 0,050 % | 0,508 % | 1,023 % | 2,076 % |
| 40° | 0,76604 | 0,147 % | 0,147 % | 0,073 % | 0,736 % | 1,480 % | 2,989 % |
| 50° | 0,64279 | 0,208 % | 0,208 % | 0,104 % | 1,044 % | 2,095 % | 4,220 % |
| 60° | 0,50000 | 0,302 % | 0,302 % | 0,151 % | 1,515 % | 3,038 % | 6,106 % |
| 70° | 0,34202 | 0,480 % | 0,480 % | 0,240 % | 2,401 % | 4,810 % | 9,649 % |
| 80° | 0,17365 | 0,990 % | 0,990 % | 0,495 % | 4,953 % | 9,913 % | 19,853 % |
| 90° | 0,00000 | _ | _ | _ | _ | _ | _ |
| 1) Разрешение воспроизведения угла фазового сдвига - 0,001°. 2) Разрешение воспроизведения коэффициента мощности - 0,00001. 3) Формула расчета: X = [1 - cos(p + Аф) / cosф] • 100 %. | |||||||
Таблица 21 - Воспроизведение электрического сопротивления постоянному току
| Верхние пределы поддиапазонов воспроизведения | Пределы допускаемой абсолютной погрешности, ± | Разрешение |
| 10,00000 Ом | 100 • 10-6 • Куст 1) + 0,01 Ом | 10 мкОм |
| 30,00000 Ом | 100 • 10-6 • Куст + 0,015 Ом | 10 мкОм |
| 100,0000 Ом | 80 • 10-6 • Куст + 0,015 Ом | 100 мкОм |
| 300,0000 Ом | 80 • 10-6 • Куст + 0,02 Ом | 100 мкОм |
| 1,000000 кОм | 80 • 10-6 • Куст + 0,02 Ом | 1 мОм |
| 3,000000 кОм | 80 • 10-6 • Куст + 0,2 Ом | 1 мОм |
| 10,00000 кОм | 80 • 10-6 • Куст + 0,1 Ом | 10 мОм |
| 30,00000 кОм | 80 • 10-6 • Куст + 1 Ом | 10 мОм |
| 100,0000 кОм | 100 • 10-6 • Куст + 1 Ом | 100 мОм |
| 300,0000 кОм | 100 • 10-6 • Куст + 10 Ом | 100 мОм |
| 1,000000 МОм | 130 • 10-6 • Куст + 10 Ом | 1 Ом |
| 3,000000 МОм | 130 • 10-6 • Куст + 150 Ом | 1 Ом |
| 10,00000 МОм | 500 • 10-6 • Куст + 250 Ом | 10 Ом |
| 30,00000 МОм | 800 • 10-6 • Куст + 2500 Ом | 10 Ом |
| 100,0000 МОм | 4500 • 10-6 • Куст + 3000 Ом | 100 Ом |
| 300,0000 МОм | 4500 • 10-6 • Куст + 100000 Ом | 100 Ом |
| 1000,000 МОм | 14000 • 10-6 • Куст + 480000 Ом | 1 кОм |
| 1) Куст - установленное значение электрического сопротивления постоянному току, Ом. | ||
Таблица 22 - Воспроизведение частоты импульсного сигнала
| Диапазон 1) | Пределы допускаемой абсолютной погрешности, ± | Разрешение |
| от 1,00000 до 9,99999 Гц | 20 • 10—6 • Fyст. 2) + 20 мкГц | 10 мкГц |
| от 10,0000 до 99,9999 Гц | 100 мкГц | |
| от 100,000 до 999,999 Гц | 1 мГц | |
| от 1,00000 до 9,99999 кГц | 10 мГц | |
| от 10,0000 до 99,9999 кГц | 100 мГц | |
| от 100,000 до 999,999 кГц | 1 Гц | |
| от 1,00000 до 2,00000 МГц | 10 Гц | |
| 1) Уровень выхода - ТТЛ. 2) Гс - установленное значение частоты импульса. П р и м е ч а н и е - Время нарастания и затухания сигнала <20 нс. | ||
Таблица 23 - Воспроизведение частоты сигнала синусоидальной формы
| Диапазон 1) | Пределы допускаемой относительной погрешности, ± | Разрешение |
| от 10,00000 до 99,99999 Гц | 0,005 % | 10 мкГц |
| от 100,0000 до 999,9999 Гц | 0,005 % | 0,1 мГц |
| от 1,000000 до 9,999999 кГц | 0,005 % | 1 мГц |
| от 10,00000 до 99,99999 кГц | 0,005 % | 10 мГц |
| от 100,0000 до 500,0000 кГц | 0,005 % | 0,1 Гц |
| 1) Режим воспроизведения переменного электрического напряжения или силы переменного электрического тока. | ||
Калибратор многофункциональный ТК1060
Таблица 24 - Воспроизведение постоянного электрического напряжения
| Верхние пределы поддиапазонов воспроизведения | Пределы допускаемой абсолютной погрешности, ± | Разрешение |
| 1 | 2 | 3 |
| 100 мВ | 80 • 10—6 • иуст 1) + 10 мкВ | 1 мкВ |
| 300 мВ | 80 • 10—6 • иуст + 10 мкВ | 1 мкВ |
| 1 В | 80 • 10-6 • иуст + 5 мкВ | 10 мкВ |
| 3 В | 80 • 10-6 • иуст + 15 мкВ | 10 мкВ |
| 10 В | 80 • 10-6 • иуст + 150 мкВ | 100 мкВ |
| 30 В | 80 • 10-6 • иуст + 150 мкВ | 100 мкВ |
| 100 В | 80 • 10-6 • иуст + 1500 мкВ | 1 мВ |
| 1 | 2 | 3 |
| 300 В | 80 • 10-6 • Иуст + 1500 мкВ | 1 мВ |
| 1000 В | 80 • 10-6 • Иуст + 5000 мкВ | 10 мВ |
| 1 ) Иуст - установленное значение постоянного электрического напряжения, мкВ. П р и м е ч а н и я 1 При расчете погрешности значение берется по абсолютной величине. 2 При воспроизведении постоянного электрического напряжения отрицательной полярности погрешность увеличивается в 2 раза в добавочной константе. Например, при воспроизведении - 1 В, погрешность рассчитывается по формуле: 80 • 10-6 • (| -1000000 мкВ) + 10 мкВ. | ||
Таблица 25 - Воспроизведение силы постоянного электрического тока
| Верхние пределы поддиапазонов воспроизведения | Пределы допускаемой абсолютной погрешности, ± | Разрешение |
| 30 мкА | 120 • 10-6 • 1уст 1) + 0,02 мкА | 100 пА |
| 100 мкА | 120 • 10-6 • 1уст + 0,04 мкА | 1 нА |
| 300 мкА | 120 • 10-6 • 1уст + 0,04 мкА | 1 нА |
| 1 мА | 120 • 10-6 • 1уст + 0,08 мкА | 10 нА |
| 3 мА | 120 • 10-6 • 1уст + 0,08 мкА | 10 нА |
| 10 мА | 120 • 10-6 • 1уст + 0,8 мкА | 100 нА |
| 30 мА | 120 • 10-6 • 1уст + 0,8 мкА | 100 нА |
| 100 мА | 120 • 10-6 • 1уст + 8 мкА | 1 мкА |
| 300 мА | 120 • 10-6 • 1уст + 24 мкА | 1 мкА |
| 1 А | 120 • 10-6 • 1уст + 80 мкА | 10 мкА |
| 3 А | 120 • 10-6 • 1уст + 80 мкА | 10 мкА |
| 10 A | 120 • 10-6 • 1уст + 800 мкА | 100 мкА |
| 20 A (30 А) 2) | 120 • 10-6 • 1уст + 800 мкА | 100 мкА |
| 1) 1уст - установленное значение силы постоянного электрического тока, мкА. 2) Диапазон 30 А является отдельной опцией. П р и м е ч а н и я 1 При расчете погрешности значение берется по абсолютной величине. 2 При воспроизведении силы постоянного электрического тока отрицательной полярности погрешность увеличивается в 2 раза в добавочной константе. Например, при воспроизведении - 1 мА, погрешность рассчитывается по формуле: 120 • 10-6 • (| -1000 | мкА) + 0,16 мкА. | ||
| Верхние пределы поддиапазонов воспроизведения | Частота | Пределы допускаемой абсолютной погрешности, ± | Разрешение |
| 30 мВ | от 45 Гц до 1 кГц | 400 • 10-6 • Иуст 1) + 0,03 мВ | 100 нВ |
| от 1 до 1,5 кГц | 600 • 10-6 • Иуст + 0,03 мВ | ||
| 100 мВ | от 45 Гц до 1 кГц | 400 • 10-6 • Иуст + 0,03 мВ | 1 мкВ |
| от 1 до 1,5 кГц | 600 • 10-6 • Иуст + 0,03 мВ | ||
| 300 мВ | от 45 Гц до 1 кГц | 300 • 10-6 • Иуст + 0,05 мВ | 1 мкВ |
| от 1 до 1,5 кГц | 500 • 10-6 • Иуст + 0,05 мВ | ||
| 1 В | от 45 Гц до 1 кГц | 300 • 10-6 • Иуст + 0,2 мВ | 10 мкВ |
| от 1 до 1,5 кГц | 500 • 10-6 • Иуст + 0,2 мВ | ||
| 3 В | от 45 Гц до 1 кГц | 400 • 10-6 • Иуст + 0,2 мВ | 10 мкВ |
| от 1 до 1,5 кГц | 500 • 10-6 • Иуст + 0,2 мВ | ||
| 10 В | от 45 Гц до 1 кГц | 300 • 10-6 • Иуст + 2 мВ | 100 мкВ |
| от 1 до 1,5 кГц | 500 • 10-6 • Иуст + 2 мВ | ||
| 30 В | от 45 Гц до 1 кГц | 400 • 10-6 • Иуст + 2 мВ | 100 мкВ |
| от 1 до 1,5 кГц | 500 • 10-6 • Иуст + 2 мВ | ||
| 100 В | от 45 Гц до 1 кГц | 300 • 10-6 • Иуст + 20 мВ | 1 мВ |
| от 1 до 1,5 кГц | 500 • 10-6 • Иуст + 20 мВ | ||
| 300 В | от 45 Гц до 1 кГц | 400 • 10-6 • Иуст + 20 мВ | 1 мВ |
| от 1 до 1,5 кГц | 500 • 10-6 • Иуст + 20 мВ | ||
| 1000 В | от 45 Гц до 1 кГц | 300 • 10-6 • Иуст + 200 мВ | 10 мВ |
| от 1 до 1,5 кГц | 500 • 10-6 • Иуст + 200 мВ |
1) иуст - установленное значение переменного электрического напряжения, мВ.
Таблица 27 - Воспроизведение силы переменного электрического тока
| Верхние пределы поддиапазонов воспроизведения | Частота | Пределы допускаемой абсолютной погрешности, ± | Разрешение |
| 1 | 2 | 3 | 4 |
| 300 мкА | от 45 Гц до 1 кГц | 400 • 10-6 • 1уст 1) + 0,12 мкА | 1 нА |
| от 1 до 1,5 кГц | 500 • 10-6 • 1уст + 0,12 мкА | ||
| 3 мА | от 45 Гц до 1 кГц | 300 • 10-6 • 1уст + 0,6 мкА | 10 нА |
| от 1 до 1,5 кГц | 400 • 10-6 • 1уст + 0,6 мкА | ||
| 30 мА | от 45 Гц до 1 кГц | 300 • 10-6 • 1уст + 6 мкА | 100 нА |
| от 1 до 1,5 кГц | 400 • 10-6 • 1уст + 6 мкА | ||
| 300 мА | от 45 Гц до 1 кГц | 300 • 10-6 • 1уст + 60 мкА | 1 мкА |
| от 1 до 1,5 кГц | 400 • 10-6 • 1уст + 60 мкА |
| 1 | 2 | 3 | 4 |
| 1 A | от 45 Гц до 1 кГц | 300 • 10—6 • 1уст + 200 мкА | 10 мкА |
| от 1 до 1,5 кГц | 400 • 10—6 • 1уст + 200 мкА | ||
| 5 A | от 45 Гц до 1 кГц | 300 • 10—6 • 1уст + 600 мкА | 10 мкА |
| от 1 до 1,5 кГц | 400 • 10-6 • 1уст + 600 мкА | ||
| 20 A (30 А) 2) | от 45 Гц до 1 кГц | 300 • 10-6 • 1уст + 4000 мкА | 100 мкА |
| от 1 до 1,5 кГц | 400 • 10-6 • 1уст + 4000 мкА | ||
| 1) 1уст - установленное значение силы переменного электрического тока, мкА. 2) Диапазон 30 А является отдельной опцией. | |||
Таблица 28 - Воспроизведение электрической мощности постоянного и переменного тока
| Диапазон частоты | Диапазон напряжения | Диапазон тока | Пределы допускаемой приведённой погрешности 1), 2), ± |
| Постоянный ток | от 10 мВ до 1000 В | от 3 мкА до 20 А (30 А) | 0,05 % |
| от 45 до 65 Гц | от 3 до 600 В | от 0,3 мА до 20 А (30 А) | 0,1 % |
| 1) Погрешность измерения приведена к конечным значениям диапазонов электрической мощности: PK = Ur • Г, где Рк - электрическая мощность, Ur - конечное значение диапазона переменного электрического напряжения, Г - конечное значение диапазона силы переменного электрического тока (при X = 1). 2) Более точные технические показатели воспроизведения мощности переменного тока см. в расчетной формуле: л/и2 + 72 + Л, где U - погрешность воспроизведения электрического напряжения, I - погрешность воспроизведения электрического тока, X - погрешность воспроизведения коэффициента мощности. | |||
| Таблица 29 - Воспроизведение элект | рического сопротивления постоянному току | |
| Верхние пределы поддиапазонов воспроизведения | Пределы допускаемой абсолютной погрешности, ± | Разрешение |
| 1 | 2 | 3 |
| 0 Ом | 5 мОм | - |
| 10 Ом | 300 • 10—6 • Rуст 1) + 0,015 Ом | 100 мкОм |
| 30 Ом | 300 • 10-6 • Rуст + 0,015 Ом | 100 мкОм |
| 100 Ом | 150 • 10-6 • Rуст + 0,015 Ом | 1 мОм |
| 300 Ом | 150 • 10-6 • Rуст + 0,03 Ом | 1 мОм |
| 1 кОм | 100 • 10-6 • Rуст + 0,1 Ом | 10 мОм |
| 1 | 2 | 3 |
| 3 кОм | 100 • 10—6 • Куст + 0,2 Ом | 10 мОм |
| 10 кОм | 100 • 10—6 • Куст + 1 Ом | 100 мОм |
| 30 кОм | 100 • 10—6 • Куст + 2 Ом | 100 мОм |
| 100 кОм | 100 • 10-6 • Куст + 10 Ом | 1 Ом |
| 300 кОм | 100 • 10-6 • Куст + 20 Ом | 1 Ом |
| 1 МОм | 100 • 10-6 • Куст + 100 Ом | 10 Ом |
| 3 МОм | 100 • 10-6 • Куст + 300 Ом | 10 Ом |
| 10 МОм | 300 • 10-6 • Куст + 1000 Ом | 100 Ом |
| 30 МОм | 500 • 10-6 • Куст + 3000 Ом | 100 Ом |
| 100 МОм | 2000 • 10-6 • Куст + 80000 Ом | 1 кОм |
| 200 МОм | 5000 • 10-6 • Куст + 100000 Ом | 1 кОм |
| 1) Кус - установленное значение электрического сопротивления постоянному току, Ом. | ||
Таблица 30 - Воспроизведение частоты импульсного сигнала
| Диапазон 1) | Пределы допускаемой абсолютной погрешности, ± | Разрешение |
| от 1,00000 до 9,99999 Гц | 20 • 10-6 • Fуст. 2) + 20 мкГц | 10 мкГц |
| от 10,0000 до 99,9999 Гц | 100 мкГц | |
| от 100,000 до 999,999 Гц | 1 мГц | |
| от 1,00000 до 9,99999 кГц | 10 мГц | |
| от 10,0000 до 99,9999 кГц | 100 мГц | |
| от 100,000 до 999,999 кГц | 1 Гц | |
| от 1,00000 до 2,00000 МГц | 10 Гц | |
| 1) Уровень выхода - ТТЛ. 2) Fуст - установленное значение частоты импульса. П р и м е ч а н и е - Время нарастания и затухания сигнала <20 нс. | ||
Таблица 31 - Воспроизведение частоты сигнала синусоидальной формы
| Диапазон 1) | Пределы допускаемой относительной погрешности, % | Разрешение |
| от 45,0000 до 99,9999 Гц | ±0,01 | 0,0001 Гц |
| от 100,000 до 999,999 Гц | ±0,01 | 0,001 Гц |
| от 1000,00 до 1500,00 Гц | ±0,01 | 0,01 Гц |
| 1) Режим воспроизведения переменного электрического напряжения или силы переменного электрического тока. | ||
Таблица 32 - Воспроизведение угла фазового сдвига и коэффициента мощности (от 45 до 65 Гц)
| Угол фазового сдвига 1) (ф) | Коэффициент мощности 2) А = cosф | Погрешность 3), ± | |
| Воспроизведение угла фазового сдвига | Воспроизведение коэффициента мощности | ||
| 0° | 1,00000 | 0,05° | 0,000 % |
| 10° | 0,98481 | 0,05° | 0,015 % |
| 20° | 0,93969 | 0,05° | 0,032 % |
| 30° | 0,86603 | 0,05° | 0,050 % |
| 40° | 0,76604 | 0,05° | 0,073 % |
| 50° | 0,64279 | 0,05° | 0,104 % |
| 60° | 0,50000 | 0,05° | 0,151 % |
| 70° | 0,34202 | 0,05° | 0,240 % |
| 80° | 0,17365 | 0,05° | 0,495 % |
| 90° | 0,00000 | _ | _ |
1) Воспроизведение угла фазового сдвига: от 0,000° до 359,999°, разрешение угла фазового сдвига - 0,005°.
2) Разрешение коэффициента мощности - 0,0001.
3) Формула расчета: X = [1 - cos(p + Аф) / cosф] • 100 %.
Калибратор многофункциональный ТК1058
Таблица 33 - Воспроизведение постоянного электрического напряжения
| Верхние пределы поддиапазонов воспроизведения | Пределы допускаемой абсолютной погрешности, ± | Разрешение |
| 100 мВ | 80 • 10-6 • Иуст 1) + 10 мкВ | 1 мкВ |
| 1 В | 80 • 10-6 • Иуст + 30 мкВ | 10 мкВ |
| 10 В | 80 • 10-6 • Иуст + 300 мкВ | 100 мкВ |
| 100 В | 80 • 10-6 • Иуст + 3000 мкВ | 1 мВ |
| 1000 В | 80 • 10-6 • Иуст + 30000 мкВ | 10 мВ |
| 1) Ис - установленное значение постоянного электрического напряжения, мкВ. | ||
Таблица 34 - Воспроизведение силы постоянного электрического тока
| Верхние пределы поддиапазонов воспроизведения | Пределы допускаемой абсолютной погрешности, ± | Разрешение |
| 100 мкА | 200 • 10-6 • 1уст 1) + 0,03 мкА | 1 нА |
| 1 мА | 200 • 10-6 • 1уст + 0,1 мкА | 10 нА |
| 10 мА | 200 • 10-6 • 1уст + 1 мкА | 100 нА |
| 100 мА | 200 • 10-6 • 1уст + 10 мкА | 1 мкА |
| 1 A | 200 • 10-6 • 1уст + 100 мкА | 10 мкА |
| 10 A | 300 • 10-6 • 1уст + 2000 мкА | 100 мкА |
| 1) 1уст - установленное значение силы постоянного электрического тока, мкА. | ||
| Верхние пределы поддиапазонов воспроизведения | Частота | Пределы допускаемой абсолютной погрешности, ± | Разрешение |
| 100 мВ | от 10 Гц до 2 кГц | 400 • 10—6 • Иуст 1) + 0,03 мВ | 1 мкВ |
| от 2 до 20 кГц | 600 • 10—6 • Иуст + 0,05 мВ | ||
| 1 В | от 10 Гц до 2 кГц | 300 • 10—6 • Иуст + 0,2 мВ | 10 мкВ |
| от 2 до 20 кГц | 500 • 10-6 • Иуст + 0,5 мВ | ||
| 10 В | от 10 Гц до 2 кГц | 300 • 10-6 • Иуст + 2 мВ | 100 мкВ |
| от 2 до 20 кГц | 500 • 10-6 • Иуст + 5 мВ | ||
| 100 В | от 40 Гц до 1 кГц | 600 • 10-6 • Иуст + 30 мВ | 1 мВ |
| 1000 В | от 40 Гц до 1 кГц | 600 • 10-6 • Иуст + 300 мВ | 10 мВ |
1) Иуст - установленное значение переменного электрического напряжения, мВ.
Таблица 36 - Воспроизведение силы переменного электрического тока
| Верхние пределы поддиапазонов воспроизведения | Частота | Пределы допускаемой абсолютной погрешности, ± | Разрешение |
| 100 мкА | от 10 Гц до 2 кГц | 600 • 10-6 • 1уст 1) + 0,24 мкА | 1 нА |
| 1 мА | от 10 Гц до 2 кГц | 500 • 10-6 • 1уст + 0,5 мкА | 10 нА |
| 10 мА | от 10 Гц до 2 кГц | 500 • 10-6 • 1уст + 5 мкА | 100 нА |
| 100 мА | от 10 Гц до 2 кГц | 500 • 10-6 • 1уст + 50 мкА | 1 мкА |
| 1 A | от 10 Гц до 2 кГц | 500 • 10-6 • 1уст + 600 мкА | 10 мкА |
| 10 A | от 10 Гц до 2 кГц | 600 • 10-6 • 1уст + 9000 мкА | 100 мкА |
| 1) 1уст — установленное значение силы переменного электрического тока, мкА. | |||
Таблица 37 - Воспроизведение электрического сопротивления постоянному току
| Верхние пределы поддиапазонов воспроизведения | Пределы допускаемой абсолютной погрешности, ± | Разрешение |
| 10 Ом | 500 • 10-6 • Куст 1) + 0,05 Ом | 100 мкОм |
| 100 Ом | 300 • 10-6 • Куст + 0,02 Ом | 1 мОм |
| 1 кОм | 300 • 10-6 • Куст + 0,2 Ом | 10 мОм |
| 10 кОм | 300 • 10-6 • Куст + 2 Ом | 100 мОм |
| 100 кОм | 300 • 10-6 • Куст + 20 Ом | 1 Ом |
| 1 МОм | 300 • 10-6 • Куст + 200 Ом | 10 Ом |
| 10 МОм | 600 • 10-6 • Куст + 4000 Ом | 100 Ом |
| 100 МОм | 3000 • 10-6 • Куст + 200000 Ом | 1 кОм |
| 200 МОм | 3500 • 10-6 • Куст + 500000 Ом | 1 кОм |
| 1) Куст — установленное значение электрического сопротивления постоянному току, Ом. | ||
Таблица 38 - Воспроизведение частоты импульсного сигнала
| Диапазон 1) | Пределы допускаемой абсолютной погрешности, ± | Разрешение |
| от 1,00000 до 9,99999 Гц | 20 • 10—6 • Fyст. 2) + 20 мкГц | 10 мкГц |
| от 10,0000 до 99,9999 Гц | 100 мкГц | |
| от 100,000 до 999,999 Гц | 1 мГц | |
| от 1,00000 до 9,99999 кГц | 10 мГц | |
| от 10,0000 до 99,9999 кГц | 100 мГц | |
| от 100,000 до 999,999 кГц | 1 Гц | |
| от 1,00000 до 2,00000 МГц | 10 Гц | |
| 1) Уровень выхода - ТТЛ. 2) Гс - установленное значение частоты импульса. П р и м е ч а н и е - Время нарастания и затухания сигнала <20 нс. | ||
Таблица 39 - Воспроизведение частоты сигнала синусоидальной формы
| Диапазон 1) | Пределы допускаемой относительной погрешности, ± | Разрешение |
| от 10,0000 до 99,9999 Гц | 0,01 % | 0,1 мГц |
| от 100,000 до 999,999 Гц | 0,01 % | 1 мГц |
| от 1,00000 до 9,99999 кГц | 0,01 % | 10 мГц |
| от 10,0000 до 20,0000 кГц | 0,01 % | 0,1 Гц |
| 1) Режим воспроизведения переменного электрического напряжения или силы переменного электрического тока. | ||
Таблица 40 - Воспроизведение и измерение сигналов термопар (опция)
| Тип | Диапазон 1), 2), °C | Пределы допускаемой абсолютной погрешности 3), ±, °C | |
| Нижний предел | Верхний предел | ||
| 1 | 2 | 3 | 4 |
| B | 410 | 1820 | 1,4 |
| E | -250 | -100 | 0,8 |
| -100 | 650 | 0,2 | |
| 650 | 1000 | 0,25 | |
| J | -210 | -100 | 0,4 |
| -100 | 760 | 0,2 | |
| 760 | 1200 | 0,35 | |
| K | -200 | -100 | 0,5 |
| -100 | 120 | 0,25 | |
| 120 | 1370 | 0,45 | |
| 1 | 2 | 3 | 4 |
| N | -200 | -100 | 0,8 |
| -100 | 410 | 0,35 | |
| 410 | 1300 | 0,45 | |
| R | -50 | 250 | 1,5 |
| 250 | 1760 | 0,9 | |
| S | -50 | 250 | 1,5 |
| 250 | 1760 | 0,9 | |
| T | -200 | -150 | 1,0 |
| -150 | 400 | 0,2 |
1) Разрешение: 0,01 °С.
2) Внутреннее сопротивление выходного источника: 10 Ом.
3) Без учета ошибки термопары.
Калибратор многофункциональный ТК1055
Таблица 41 - Воспроизведение постоянного электрического напряжения
| Верхние пределы поддиапазонов воспроизведения | Пределы допускаемой абсолютной погрешности, ± | Разрешение |
| 200 мВ | 300 • 10-6 • иуст 1) + 200 • 10-6 • ипр 2) | 1 мкВ |
| 2 В | 300 • 10-6 • иуст + 200 • 10-6 • ипр | 10 мкВ |
| 10 В | 300 • 10-6 • иуст + 200 • 10-6 • ипр | 100 мкВ |
| 30 В | 300 • 10-6 • иуст + 200 • 10-6 • ипр | 100 мкВ |
| 100 В | 300 • 10-6 • иуст + 200 • 10-6 • ипр | 1 мВ |
| 300 В | 300 • 10-6 • иуст + 200 • 10-6 • ипр | 1 мВ |
| 600 В | 300 • 10-6 • иуст + 200 • 10-6 • ипр | 1 мВ |
| 1000 В | 300 • 10-6 • иуст + 200 • 10-6 • ипр | 10 мВ |
| 1) иуст - установленное значение постоянного электрического напряжения. 2) ипр - предел воспроизведения постоянного электрического напряжения. | ||
Таблица 42 - Воспроизведение силы постоянного электрического тока
| Верхние пределы поддиапазонов воспроизведения | Пределы допускаемой абсолютной погрешности, ± | Разрешение |
| 1 | 2 | 3 |
| 20 мкА | 300 • 10-6 • 1уст 1) + 200 • 10-6 • 1пр 2) | 100 пА |
| 200 мкА | 300 • 10-6 • 1уст + 200 • 10-6 • 1пр | 1 нА |
| 2 мА | 300 • 10-6 • 1уст + 200 • 10-6 • 1пр | 10 нА |
| 20 мА | 300 • 10-6 • 1уст + 200 • 10-6 • 1пр | 100 нА |
| 200 мА | 300 • 10-6 • 1уст + 200 • 10-6 • 1пр | 1 мкА |
| 1 | 2 | 3 |
| 2 A | 300 • 10—6 • 1уст + 200 • 10—6 • 1пр | 10 мкА |
| 10 A | 300 • 10—6 • 1усТ + 200 • 10-6 • 1пр | 100 мкА |
| 20 А/30 A 3) | 300 • 10-6 • 1уст + 200 • 10-6 • 1пр | 100 мкА |
| 1) 1уст - установленное значение силы постоянного электрического тока. 2) 1пр - предел воспроизведения силы постоянного электрического тока. 3) Диапазон 30 А - дополнительная опция. | ||
Таблица 43 - Воспроизведение переменного электрического напряжения
| Верхние пределы поддиапазонов воспроизведения | Пределы допускаемой абсолютной погрешности, ± | Разрешение |
| 200 мВ | 300 • 10—6 • иуст 1) + 60 мкВ | 1 мкВ |
| 2 В | 300 • 10-6 • иуст + 200 • 10-6 • ипр 2) | 10 мкВ |
| 10 В | 300 • 10-6 • иуст + 200 • 10-6 • ипр | 100 мкВ |
| 30 В | 300 • 10-6 • иуст + 200 • 10-6 • ипр | 100 мкВ |
| 100 В | 300 • 10-6 • иуст + 200 • 10-6 • ипр | 1 мВ |
| 300 В | 300 • 10-6 • иуст + 200 • 10-6 • ипр | 1 мВ |
| 600 В | 300 • 10-6 • иуст + 200 • 10-6 • ипр | 1 мВ |
| 1000 В | 300 • 10-6 • иуст + 200 • 10-6 • ипр | 10 мВ |
| 1) иуст - установленное значение переменного электрического напряжения. 2) ипр - предел воспроизведения переменного электрического напряжения. П р и м е ч а н и е - Частота воспроизведения переменного электрического напряжения от 45 до 1100 Гц. | ||
Таблица 44 - Воспроизведение силы переменного электрического тока
| Верхние пределы поддиапазонов воспроизведения | Пределы допускаемой абсолютной погрешности, ± | Разрешение |
| 1 | 2 | 3 |
| 2 мА | 300 • 10-6 • 1уст 1) + 0,0006 мА | 10 нА |
| 20 мА | 300 • 10-6 • 1уст + 200 • 10-6 •Хпр 2) | 100 нА |
| 200 мА | 300 • 10-6 • 1уст + 200 • 10-6 •Хпр | 1 мкА |
| 1 А | 300 • 10-6 • Хуст + 200 • 10-6 • Хпр | 10 мкА |
| 2 А | 300 • 10-6 • Хуст + 200 • 10-6 • Хпр | 10 мкА |
| 5 А | 300 • 10-6 • Хуст + 200 • 10-6 • Хпр | 10 мкА |
| 1 | 2 | 3 |
| 20 A/30 A 3) | 300 • 10—6 • 1уст + 200 • 10—6 -!пр | 100 мкА |
| 1) 1уст - установленное значение силы переменного электрического тока. 2) 1пр - предел воспроизведения силы переменного электрического тока. 3) Диапазон 30 А - дополнительная опция. П р и м е ч а н и е - Частота воспроизведения силы переменного электрического тока от 45 до 1100 Гц. | ||
Таблица 45 - Воспроизведение электрической мощности постоянного и переменного тока (опция)
| Диапазон частоты | Диапазон напряжения | Диапазон тока | Пределы допускаемой приведённой погрешности 1) 2), ± |
| Постоянный ток | от 20 мВ до 1000 В | от 2 мкА до 20 А (30 А) | 0,1 % |
| от 45 до 65 Гц | от 3 до 600 В | от 0,2 мА до 20 А (30 А) | 0,1 % |
| 1) Погрешность измерения приведена к конечным значениям диапазонов электрической мощности: PK = Ur • 1к, где Рк - электрическая мощность, Ur - конечное значение диапазона переменного электрического напряжения, 1к - конечное значение диапазона силы переменного электрического тока (при X = 1). 2) Более точные технические показатели воспроизведения электрической мощности переменного тока см. в расчетной формуле: ^^2+^2 + ^, где U - погрешность воспроизведения элек трического напряжения, I - погрешность воспроизведения электрического тока, X - погрешность воспроизведения коэффициента мощности. | |||
Таблица 46 - Воспроизведение электрического сопротивления постоянному току
| Верхние пределы поддиапазонов воспроизведения | Пределы допускаемой абсолютной погрешности, ± | Разрешение |
| 100 Ом | 300 • 10—6 • Rуст 1) + 200 • 10-6 • R^ 2) | 1 мОм |
| 300 Ом | 300 • 10-6 • Rуст + 200 • 10-6 • R^ | 1 мОм |
| 1 кОм | 300 • 10-6 • Rуст + 200 • 10-6 • R^ | 10 мОм |
| 3 кОм | 300 • 10-6 • Rуст + 200 • 10-6 • R^ | 10 мОм |
| 10 кОм | 300 • 10-6 • Rуст + 200 • 10-6 • R^ | 100 мОм |
| 30 кОм | 300 • 10-6 • Rуст + 200 • 10-6 • R^ | 100 мОм |
| 100 кОм | 300 • 10-6 • Rуст + 200 • 10-6 • R^ | 1 Ом |
| 300 кОм | 300 • 10-6 • Иуст + 200 • 10-6 • Ипр | 1 Ом |
| 1 МОм | 300 • 10-6 • Иуст + 200 • 10-6 • Ипр | 10 Ом |
| 10 МОм | 600 • 10-6 • Иуст + 400 • 10-6 • Ипр | 100 Ом |
| 100 МОм | 3000 • 10-6 • Иуст + 2000 • 10-6 • Ипр | 1000 Ом |
| 1 | 2 | 3 |
| 200 МОм | 3500 • 10—6 • КуСТ + 2500 • 10—6 • Ипр | 1000 Ом |
| 1) Иус - установленное значение электрического сопротивления постоянному току. | ||
| 2) Ипр - предел воспроизведения электрического сопротивления постоянному току. | ||
Таблица 47 - Воспроизведение частоты импульсного сигнала
| Диапазон 1) | Пределы допускаемой абсолютной погрешности, ± | Разрешение |
| от 1,00000 до 9,99999 Гц | 20 • 10—6 • Fуст. 2) + 20 мкГц | 10 мкГц |
| от 10,0000 до 99,9999 Гц | 100 мкГц | |
| от 100,000 до 999,999 Гц | 1 мГц | |
| от 1,00000 до 9,99999 кГц | 10 мГц | |
| от 10,0000 до 99,9999 кГц | 100 мГц | |
| от 100,000 до 999,999 кГц | 1 Гц | |
| от 1,00000 до 2,00000 МГц | 10 Гц | |
| 1) Уровень выхода - ТТЛ. 2) Fуст - установленное значение частоты импульса. П р и м е ч а н и е - Время нарастания и затухания сигнала <20 нс. | ||
Таблица 48 - Воспроизведение частоты сигнала синусоидальной формы
| Диапазон 1) | Пределы допускаемой относительной погрешности, % | Разрешение |
| от 45,0000 до 99,9999 Гц | ±0,01 | 0,0001 Гц |
| от 100,000 до 999,999 Гц | ±0,01 | 0,001 Гц |
| от 1000,00 до 1100,00 Гц | ±0,01 | 0,01 Гц |
| 1) Режим воспроизведения переменного электрического напряжения или силы переменного электрического тока. | ||
Таблица 49 - Воспроизведение угла фазового сдвига и коэффициента мощности от 45 до 65 Гц
| Угол фазового сдвига 1) (ф) | Коэффициент мощности 2) А = cosф | Погрешность 3), ± | |
| Воспроизведение угла фазового сдвига | Воспроизведение коэффициента мощности | ||
| 1 | 2 | 3 | 4 |
| 0° | 1,0000 | 0,1° | 0,000 % |
| 1 | 2 | 3 | 4 |
| 10° | 0,9848 | 0,1° | 0,031 % |
| 20° | 0,9397 | 0,1° | 0,064 % |
| 30° | 0,8660 | 0,1° | 0,101 % |
| 40° | 0,7660 | 0,1° | 0,147 % |
| 50° | 0,6429 | 0,1° | 0,208 % |
| 60° | 0,5000 | 0,1° | 0,302 % |
| 70° | 0,3420 | 0,1° | 0,480 % |
| 80° | 0,1737 | 0,1° | 0,990 % |
| 90° | 0,0000 | 0,1° | _ |
| 1) Воспроизведение угла фазового сдвига: от 0,000° до 359,999°, разрешение угла фазового сдвига - 0,005°. 2) Разрешение коэффициента мощности - 0,0001. 3) Формула расчета: X = [1 - cos(p + Аф) / cosф] • 100 %. | |||
Таблица 50 - Метрологические характеристики токовых катушек (опция для всех модификаций калибратора)
| Наименование | Количество витков | Максимальный входной ток | Погрешность воспроизведения постоянного тока, ± | Погрешность воспроизведения переменного тока, ± |
| ТК1020-50Т-20А | центр - 50 | 22 А | 0,3 % | 0,3 % (от 45 до 50 Гц) |
| боковые - 25 | 0,5 % (400 Гц) | |||
| ТК1020-50Т-40А | центр - 50 | 44 А | 0,3 % (от 45 до 50 Гц) | |
| боковые - 25 | 0,5 % (400 Гц) | |||
| ТК1020-100Т-20А | центр - 100 | 22 А | 0,3 % (от 45 до 65 Гц) | |
| боковые - 50 | ||||
| П р и м е ч а н и я 1 Непрерывное рабочее время не более 30 минут. 2 Погрешность воспроизведения постоянного (переменного) электрического тока токовой катушки суммируется с погрешностью воспроизведения постоянного (переменного) электрического тока калибратора. | ||||
Таблица 51 - Основные технические характеристики калибратора многофункционального ТК1080
| Характеристика | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 48 до 52 |
| Габаритные размеры корпуса (длинахширинахвысота), мм, не более | 470x440x206 |
| Масса, кг, не более | 24 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при +20 °С, %, не более - атмосферное давление, кПа | от +10 до +25 80 от 84 до 106,7 |
| Средняя наработка до отказа, ч, не менее | 5000 |
| Средний срок службы, лет, не менее | 10 |
Таблица 52 - Основные технические характеристики калибратора многофункционального
ТК1070
| Характеристика | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 48 до 52 |
| Потребляемая мощность, ВА, не более | 600 |
| Габаритные размеры корпуса (длинахширинахвысота), мм, не более | 505x450x203 |
| Масса, кг, не более | 25 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | от +18 до +28 <60 от 84 до 106,7 |
| Средняя наработка до отказа, ч, не менее | 5000 |
| Средний срок службы, лет, не менее | 10 |
Таблица 53 - Основные технические характеристики калибратора многофункционального
ТК1060
| Характеристика | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 48 до 52 |
| Потребляемая мощность, ВА, не более | 600 |
| Габаритные размеры корпуса (длинахширинахвысота), мм, не более | 505x450x203 |
| Масса, кг, не более | 25 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | от +18 до +28 <60 от 84 до 106,7 |
| Средняя наработка до отказа, ч, не менее | 5000 |
| Средний срок службы, лет, не менее | 10 |
Таблица 54 - Основные технические характеристики калибратора многофункционального
ТК1058
| Характеристика | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 48 до 52 |
| Потребляемая мощность, ВА, не более | 500 |
| Габаритные размеры корпуса (длинахширинахвысота), мм, не более | 365x210x266 |
| Масса, кг, не более | 9,5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | от +18 до +28 <60 от 84 до 106,7 |
| Средняя наработка до отказа, ч, не менее | 5000 |
| Средний срок службы, лет, не менее | 10 |
Таблица 55 - Основные технические характеристики калибратора многофункционального
ТК1055
| Характеристика | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 48 до 52 |
| Потребляемая мощность, ВА, не более | 600 |
| Габаритные размеры корпуса (длинахширинахвысота), мм, не более | 400x475x190 |
| Масса, кг, не более | 19,5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | от +18 до +28 <60 от 84 до 106,7 |
| Средняя наработка до отказа, ч, не менее | 5000 |
| Средний срок службы, лет, не менее | 10 |
Таблица 56 - Основные технические характеристики токовой катушки ТК1020-50Т-20А
| Характеристика | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 410x330x165 |
| Масса, кг, не более | 15 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при +20 °С, %, не более - атмосферное давление, кПа | от +10 до +25 80 от 84 до 106,7 |
| Допустимая высота, м | 3000 |
| Средний срок службы, лет, не менее | 10 |
Таблица 57 - Основные технические характеристики токовой катушки ТК1020-50Т-40А
| Характеристика | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 410x330x165 |
| Масса, кг, не более | 20 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при +20 °С, %, не более - атмосферное давление, кПа | от +10 до +25 80 от 84 до 106,7 |
| Допустимая высота, м | 3000 |
| Средний срок службы, лет, не менее | 10 |
Таблица 58 - Основные технические характеристики токовой катушки ТК1020-100Т-20А
| Характеристика | Значение |
| Габаритные размеры (длина^ширинахвысота), мм, не более | 410x330x135 |
| Масса, кг, не более | 20 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при +20 °С, %, не более - атмосферное давление, кПа | от +10 до +25 80 от 84 до 106,7 |
| Допустимая высота, м | 3000 |
| Средний срок службы, лет, не менее | 10 |
наносится на идентификационную наклейку-шильд методом лазерной гравировки на заднюю панель калибратора и на титульный лист руководства по эксплуатации печатным способом.
Таблица 59 - Комплектность средства измерений
| Наименование | Количество, шт./экз. |
| Калибратор многофункциональный ТЕККНОУ ТК1000 модификаций ТК1080, ТК1070, ТК1060, ТК1058, ТК1055 | 1* |
| Токовая катушка ТК1020 | 1** |
| Руководство по эксплуатации | 1* |
| Комплект тестовых проводов, кабелей, зажимов, наконечников, штекеров, предохранителей | 1** |
| Паспорт | 1 |
| Алюминиевый упаковочный ящик | 1*** |
| Контейнер для хранения и транспортировки пластиковый | 1*** |
| Методика поверки | 1*** |
| * - модификация и опции по заказу. * * - модификация и количество по заказу. * ** - поставляется по отдельному заказу. | |
приведены в разделе 3 “Основные функции” документов на калибраторы многофункциональные «Калибратор многофункциональный ТК1080 Руководство по эксплуатации», «Калибратор многофункциональный ТК1055 Руководство по эксплуатации», «Калибратор многофункциональный ТК1058 Руководство по эксплуатации», «Калибратор многофункциональный ТК1060 Руководство по эксплуатации», «Калибратор многофункциональный ТК1070 Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока в диапазоне от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 2-106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2023 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
ГОСТ 8.371-80 Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ТУ 26.51.45-016-44345622-2022 Калибраторы многофункциональные ТЕККНОУ ТК1000. Технические условия;
ТР ТС 004/2011 О безопасности низковольтного оборудования;
ТР ТС 020/2011Электромагнитная совместимость технических средств.
| Зарегистрировано поверок | 292 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
