| Номер в госреестре | 90551-23 |
| Наименование СИ | Система обмена технологической информацией с автоматизированной системой системного оператора Краснодарской ТЭЦ ООО "ЛУКОЙЛ-Кубаньэнерго" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ"), г. Москва |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система обмена технологической информацией с автоматизированной системой системного оператора Краснодарской ТЭЦ ООО «ЛУКОЙЛ-Кубаньэнерго» (далее по тексту -СОТИАССО) предназначена для измерений и контроля параметров технологического процесса, автоматизированного сбора и обработки дискретных телесигналов о состоянии и режимах работы основного и вспомогательного электрооборудования, контроля и удаленного управления режимами работы оборудования Краснодарской ТЭЦ ООО «ЛУКОЙЛ-Кубаньэнерго» и передачи полученной информации в автоматизированную систему системного оператора, а также регистрации и хранения телесигналов во времени, нормальных и аварийных процессов и событий.
СОТИАССО представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерения.
СОТИАССО включает в себя следующие уровни:
1-й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), преобразователи измерительные многофункциональные ЭНИП-2, регистраторы цифровые РЭС-3, измерительные преобразователи многофункциональные СН 3020, счетчики электрической энергии ION 7330 и ION 7300,
2-й уровень - информационно-вычислительный комплекс, включающий в себя основной и резервный сервер ProLiantDL380 G5 Xeon, средства локальной вычислительной сети и доступа к информации, программное обеспечение (ПО) «Оперативно-Информационный Комплекс «СК-2007», блок коррекции времени - ЭНКС-2, источник бесперебойного питания серверного шкафа (APC), автоматизированные рабочие места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями СОТИАССО.
В каналах измерения электрических величин первичные фазные токи и напряжения преобразуются измерительными трансформаторами в сигналы низкого уровня (100 В, 5 А), которые по проводным линиям связи поступают на соответствующие входы измерительных преобразователей, преобразующих мгновенные значения аналоговых сигналов в цифровой код. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре преобразователя с учетом коэффициентов трансформации трансформаторов тока и напряжения вычисляются действующие значения силы электрического тока, среднее по трем фазам действующие значения фазных и линейных напряжений, активная (Р), реактивная (Q) и полная (S) мощность и частота переменного тока (f).
Цифровой сигнал с выходов счетчиков ION поступает в базы данных серверов ОИК «СК-2007», где выполняется присвоение меток времени и дальнейшая обработка измерительной информации (формирование протокола МЭК 870-5-104 и т. п.).
В каналах регистрации аварийных событий цифровой сигнал с выходов измерительных преобразователей поступает в базы данных серверов ОИК «СК-2007», где выполняется присвоение меток времени и дальнейшая обработка измерительной информации (формирование протокола МЭК 870-5-104 и т. п.).
ЭНКС-2 один раз в минуту сравнивает собственную шкалу времени со шкалой времени серверов СОТИАССО и 1 раз в 15 минут сравнивает собственную шкалу времени со шкалой времени регистраторов РЭС-3, измерительных преобразователей типа СН 3020 и ЭНИП-2, счетчиков электрической энергии ION 7330 и ION 7300 (далее - счетчики). Погрешность ведения системного времени относительно календарного составляет не более 10 мс. Погрешность по времени, обусловленная несовпадением моментов времени появления данных на выходе измерительных преобразователях, счетчиков или РЭС и моментами времени, к которым они отнесены в базах данных, не превышает ± 100 мс.
Журналы событий счетчика электроэнергии, измерительных преобразователей, регистраторов цифровых и сервера отражают: время (дата, часы, минуты) коррекции часов указанных устройств и расхождение времени в секундах, корректируемого и корректирующего устройств в момент непосредственно предшествующий корректировке.
Нанесение знака поверки на корпус СОТИАССО не предусмотрено.
Заводской номер СОТИАССО нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус сервера.

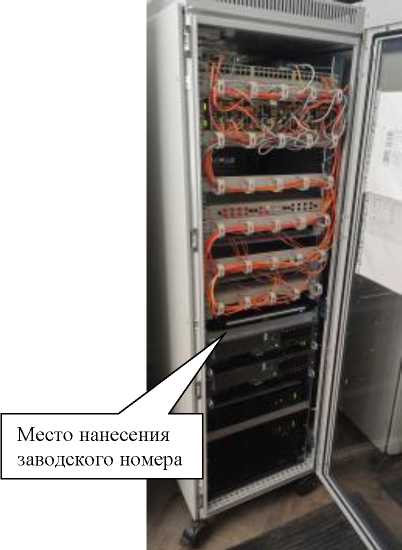

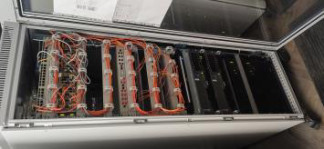

Общий вид сервера СОТИАССО с указанием места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид сервера с указанием места нанесения заводского номера.
В СОТИАССО используется программное обеспечение (далее-ПО) «ОперативноИнформационный Комплекс «СК-2007». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «средний» в соответствии Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные | Значения |
| Наименование ПО | ПО «Оперативно-Информационный Комплекс «СК-2007» (Версия 7.7.1.1) |
| Идентификационное наименование ПО | FuncDll.dll |
| Номер версии (идентификационный номер) ПО | 7.6.7.48 |
| Цифровой идентификатор ПО | e5ebf1294ccf2e1059abbe69d89bc73d |
| Алгоритм вычисления цифрового идентификатора ПО | md5 |
Конструкция СОТИАССО исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Состав измерительных каналов СОТИАССО приведен в таблице 2.
Таблица 2 - Состав измерительных каналов СОТИАССО
| Номер ИИК | Наименование измерительного канала | Состав измерительного канала | ||||
| Трансформатор тока | Трансформатор напряжения | Счетчик электрической энергии | ИВК | Измеряемые параметры | ||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1 | Блок 1 18 кВ | ТШЛ-20 8000/5, КТ 0,5 Рег. № 64182-16 | ЗНОЛ.06-20 18000:^3/100:^3 КТ 0,5 Рег. № 3344-08 | ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 | ЭНКС-2, рег. № 37328-15 / HP ProLiant DL380 G5 | 1а,1Ь,1с,1ср Ua,Ub,Uc,Ucp Uab,Ubc,Uca,Ucp Ра,РЬ,Рс,Рсум Qа,Qb,Qc,Qсум Sa,Sb,Sc,Sсум f |
| 2 | Блок 2 18 кВ | ТШЛ-20 8000/5, КТ 0,5 Рег. № 64182-16 | ЗНОЛ.06-20 18000:^3/100:^3 КТ 0,5 Рег. № 3344-08 | ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 | 1а,1Ь,1с,1ср Ua,Ub,Uc,Ucp Uab,Ubc,Uca,Ucp Ра,РЬ,Рс,Рсум Qа,Qb,Qc,Qсум Sa,Sb,Sc,Sсум f | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 3 | Блок 3 18 кВ | ТШЛ-20 8000/5, КТ 0,5 Рег. № 64182-16 | ЗНОЛ.06-20 18000:^3/100:^3 КТ 0,5 Рег. № 3344-08 | ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 | ЭНКС-2, рег. № 37328-15 / HP ProLiant DL380 G5 | Ia,Ib,Ic,Icp Ua,Ub,Uc,Ucp Uab,Ubc,Uca,Ucp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM f |
| 4 | Блок 4 18 кВ | ТШЛ-20 8000/5, КТ 0,5 Рег. № 64182-16 | ЗНОЛ.06-20 18000:^3/100:^3 КТ 0,5 Рег. № 3344-08 | ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 | Ia,Ib,Ic,Icp Ua,Ub,Uc,Ucp Uab,Ubc,Uca,Ucp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM f | |
| 5 | 1АТ 220 кВ | ВСТ 600/5, КТ 0,2S Рег. № 17869-10 | НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 | ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 | Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
| 6 | 1АТ 110 кВ | ВСТ 1000/5, КТ 0,2S Рег. № 17869-10 | НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 | ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 | Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
| 7 | 2АТ 220 кВ | ВСТ 1500/5, КТ 0,5S Рег. № 17869-10 | НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 | СН3020 Рег. № 34280-07 | Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
| 8 | 2АТ 110 кВ | ВСТ 1500/5, КТ 0,5 Рег. № 17869-10 | НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 | СН3020 Рег. № 34280-07 | Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
| 9 | 3АТ 220 кВ | ВСТ 600/5, КТ 0,2S Рег. № 17869-10 | НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 | ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 | Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 10 | 3АТ 110 кВ | ТВИ-110 800/5, КТ 0,5S Рег. № 30559-11 | НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 | ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 | ЭНКС-2, рег. № 37328-15 / HP ProLiant DL380 G5 | Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM |
| 11 | ВЛ 220 кВ «Тверская» | ВСТ 1000/5, КТ 0,5 Рег. № 17869-10 | НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 | ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 | Ia,Ib,Ic,Icp Pa,Pb,Pc,PcyM Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
| 12 | ВЛ 220 кВ «Афипский НПЗ» | ВСТ 1000/5, КТ 0,5 Рег. № 17869-10 | НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 | ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 | Ia,Ib,Ic,Icp Pa,Pb,Pc,PcyM Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
| 13 | ВЛ 220 кВ «Афипская» | ТВИ-220 1000/5, КТ 0,5 Рег. № 48364-11 | НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 | ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 | Ia,Ib,Ic,Icp Pa,Pb,Pc,PcyM Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
| 14 | 1Т 110 кВ | ТВ-110-XIII У2 1000/5, КТ 0,5S Рег. № 46101-10 | НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 | ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 | Ia,Ib,Ic,Icp Pa,Pb,Pc,PcyM Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
| 15 | 2Т 110 кВ | ТВ-СВЭЛ-110 1500/5, КТ 0,5 Рег. № 43582-10 | НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 | ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 | Ia,Ib,Ic,Icp Pa,Pb,Pc,PcyM Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
| 16 | 3Т 220 кВ | ТВИ-220 600/5, КТ 0,5S Рег. № 48364-11 | НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 | ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 | Ia,Ib,Ic,Icp Pa,Pb,Pc,PcyM Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
| 17 | 4Т 220 кВ | ТВИ-220 1000/5, КТ 0,5S Рег. № 48364-11 | НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 | ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 | Ia,Ib,Ic,Icp Pa,Pb,Pc,PcyM Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 18 | ОМВ-220 кВ | ТВИ-220 1000/5, КТ 0,5S Рег. № 48364-11 | НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | ЭНКС-2, рег. № 37328-15 / HP ProLiant DL380 G5 | 1а,1Ь,1с,1ср Ра,РЬ,Рс,Рсум Q^Qb,Qc,QcyM Sa,Sb,Sc,ScyM |
| 19 | ШСМВ-220 кВ | ТВИ-220 600/5, КТ 0,5S Рег. № 48364-11 | НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 | ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 | 1а,1Ь,1с,1ср Ра,РЬ,Рс,Рсум Q^Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
| 20 | ВЛ-110 кВ «Парфюмерна я фабрика» | ВСТ 1000/5, КТ 0,5 Рег. № 17869-10 | НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 | ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 | 1а,1Ь,1с,1ср Ра,РЬ,Рс,Рсум Q^Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
| 21 | ВЛ-110 кВ «Южная» | ВСТ 2000/5, КТ 0,5 Рег. № 17869-10 | НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 | ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 | 1а,1Ь,1с,1ср Ра,РЬ,Рс,Рсум Q^Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
| 22 | ВЛ-110 кВ «Кислородны й завод» | ВСТ 600/5, КТ 0,5 Рег. № 17869-10 | НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 | ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 | 1а,1Ь,1с,1ср Ра,РЬ,Рс,Рсум Q^Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
| 23 | ВЛ-110 кВ «ОБД» | ВСТ 600/5, КТ 0,5 Рег. № 17869-10 | НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 | ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 | 1а,1Ь,1с,1ср Ра,РЬ,Рс,Рсум Q^Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
| 24 | ВЛ-110 кВ «Восточная промзона» | ВСТ 1000/5, КТ 0,5 Рег. № 17869-10 | НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 | ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 | 1а,1Ь,1с,1ср Ра,РЬ,Рс,Рсум Q^Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
| 25 | ВЛ-110 кВ «ХБК 1ц.» | ТВГ-110 600/5, КТ 0,5 Рег. № 22440-07 | НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 | ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 | 1а,1Ь,1с,1ср Ра,РЬ,Рс,Рсум Q^Qb,Qc,QcyM Sa,Sb,Sc,ScyM |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 26 | ВЛ-110 кВ «ХБК 2ц.» | ВСТ 600/5, КТ 0,5 Рег. № 17869-10 | НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 | ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 | ЭНКС-2, рег. № 37328-15 / HP ProLiant DL380 G5 | 1а,1Ь,1с,1ср Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QoyM Sa,Sb,Sc,SoyM |
| 27 | ОЭВ-110 кВ | ТВ-220-ХШ-02 1000/5, КТ 0,2S Рег. № 46101-10 | НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 | ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 | 1а,1Ь,1с,1ср Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QoyM Sa,Sb,Sc,SoyM | |
| 28 | ШСМВ-110 кВ | ВСТ 1000/5, КТ 0,5 Рег. № 17869-10 | НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 | ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 | 1а,1Ь,1с,1ср Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QoyM Sa,Sb,Sc,SoyM | |
| 29 | С2Т ст.110 кВ | ТВ-СВЭЛ-110 600/5, КТ 0,5 Рег. № 43582-10 | НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 | ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 | 1а,1Ь,1с,1ср Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QoyM Sa,Sb,Sc,SoyM | |
| 30 | С3Т ст.110 кВ | ВСТ 600/5, КТ 0,5S Рег. № 17869-10 | НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 | ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 | 1а,1Ь,1с,1ср Pa,Pb,Pc,PoyM Qa,Qb,Qc,QoyM Sa,Sb,Sc,SoyM | |
| 31 | С4Т ст.110 кВ | ТВ-ЭК-110 600/5, КТ 0,5 Рег. № 74600-19 | НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 60353-15 | ION 7330 КТ 0,5S/0,5 Рег. № 22898-07 | Ia,Ib,Ic,fcp Pa,Pb,Pc^yM Qa,Qb,Qc,QoyM Sa,Sb,Sc,SoyM | |
| 32 | С2Т ст.35 кВ | ТОЛ-СЭЩ-35 1500/5, КТ 0,5 Рег. № 40086-08 | ЗНОЛ-35 35000:^3/100:^3 КТ 0,5 Рег. № 21257-06 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | Ia,Ib,Ic,fcp Pa,Pb,Pc^yM Qa,Qb,Qc,QoyM Sa,Sb,Sc,SoyM |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 33 | С3Т ст.35 кВ | ТВИ-35 1500/5, КТ 0,5S Рег. № 37159-08 | ЗНОЛ-35 35000:^3/100:^3 КТ 0,5 Рег. № 21257-06 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | ЭНКС-2, рег. № 37328-15 / HP ProLiant DL380 G5 | 1а,1Ь,1с,1ср Ра,РЬ,Рс,Рсум Q^Qb,Qc,QcyM Sa,Sb,Sc,ScyM |
| 34 | С4Т ст.35 кВ | ТВИ-35 1500/5, КТ 0,5S Рег. № 37159-08 | ЗНОЛ-35 35000:^3/100:^3 КТ 0,5 Рег. № 21257-06 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | 1а,1Ь,1с,1ср Ра,РЬ,Рс,Рсум Q^Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
| 35 | ВЛ 35 кВ «Центральная 1ц.» | ТВИ-35 600/5, КТ 0,5S Рег. № 37159-08 | ЗНОЛ-35 35000:^3/100:^3 КТ 0,5 Рег. № 21257-06 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | 1а,1Ь,1с,1ср Ра,РЬ,Рс,Рсум Q^Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
| 36 | ВЛ 35 кВ «Центральная 2ц.» | ТВИ-35 600/5, КТ 0,5S Рег. № 37159-08 | ЗНОЛ-35 35000:^3/100:^3 КТ 0,5 Рег. № 21257-06 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | 1а,1Ь,1с,1ср Ра,РЬ,Рс,Рсум Q^Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
| 37 | ШСМВ 35 кВ | ТВИ-35 1500/5, КТ 0,5S Рег. № 37159-08 | ЗНОЛ-35 35000:^3/100:^3 КТ 0,5 Рег. № 21257-06 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | 1а,1Ь,1с,1ср Ра,РЬ,Рс,Рсум Q^Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
| 38 | КСК-1А, КСК-1Б 6 кВ | ТПОЛ-10М 400/5, КТ 0,5S Рег. № 47958-11 | НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | 1а,1Ь,1с,1ср Ра,РЬ,Рс,Рсум Q^Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
| 39 | КСК-2А, КСК-2Б 6 кВ | ТПОЛ-10М 400/5, КТ 0,5S Рег. № 47958-11 | НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | 1а,1Ь,1с,1ср Ра,РЬ,Рс,Рсум Q^Qb,Qc,QcyM Sa,Sb,Sc,ScyM |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 40 | КСК-ЩТУ ,6 кВ | ТПОЛ-10 750/5, КТ 0,5 Рег. № 47958-11 | НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | ЭНКС-2, рег. № 37328-15 / HP ProLiant DL380 G5 | ккИхкИср Р^РЬ,Рс,РсУм Qа,Qb,Qc,Qсум Sa,Sb,Sc,Sсум |
| 41 | ТП-207 6 кВ | ТПОЛ-10М 400/5, КТ 0,5S Рег. № 47958-11 | НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | кИЬИеИср Р^РЬ,Рс,РсУм Qа,Qb,Qc,Qсум Sa,Sb,Sc,Sсум | |
| 42 | КСК-1В, КСК-1Г 6 кВ | ТПОЛ-10М 400/5, КТ 0,5S Рег. № 47958-11 | НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | кИЬИеИср Р^РЬ,Рс,РсУм Qа,Qb,Qc,Qсум Sa,Sb,Sc,Sсум | |
| 43 | ТП-901 6 кВ | ТПОЛ-10 750/5, КТ 0,5 Рег. № 47958-11 | НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | кИЬИеИср Р^РЬ,Рс,РсУм Qа,Qb,Qc,Qсум Sa,Sb,Sc,Sсум | |
| 44 | 1Ш1Р 6 кВ | ТПОЛ-10 1000/5, КТ 0,5 Рег. № 47958-11 | НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | кИЬИеИср Р^РЬ,Рс,РсУм Qа,Qb,Qc,Qсум Sa,Sb,Sc,Sсум | |
| 45 | 3ГТ-9Р 6 кВ | ТПОФ 1000/5, КТ 0,5 Рег. № 518-50 | НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | кИЬИеИср Р^РЬ,Рс,РсУм Qа,Qb,Qc,Qсум Sa,Sb,Sc,Sсум | |
| 46 | 2Ш2Р 6кВ | ТПОФ 1000/5, КТ 0,5 Рег. № 518-50 | НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | кИЬИеИср Р^РЬ,Рс,РсУм Qа,Qb,Qc,Qсум Sa,Sb,Sc,Sсум |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 47 | 2Ш3Р 6 кВ | ТПОФ 1000/5, КТ 0,5 Рег. № 518-50 | НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | ЭНКС-2, рег. № 37328-15 / HP ProLiant DL380 G5 | ккИхкИср Р^РЬ,Рс,РсУм Qа,Qb,Qc,Qсум Sa,Sb,Sc,Sсум |
| 48 | 20ШР 6 кВ | ТЛШ-10 2000/5, КТ 0,5 Рег. № 47957-11 | НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | кИЬИеИср Р^РЬ,Рс,РсУм Qа,Qb,Qc,Qсум Sa,Sb,Sc,Sсум | |
| 49 | 7ШР 6 кВ | ТОЛ-10-I 2000/5, КТ 0,5S Рег. № 15128-07 | НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | кИЬИеИср Р^РЬ,Рс,РсУм Qа,Qb,Qc,Qсум Sa,Sb,Sc,Sсум | |
| 50 | 3 ГТ отпайка | ТЛШ-10 4000/5, КТ 0,5S Рег. № 47957-11 | НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | кИЬИеИср Р^РЬ,Рс,РсУм Qа,Qb,Qc,Qсум Sa,Sb,Sc,Sсум | |
| 51 | С2Т 6 кВ | ТЛШ-10 4000/5, КТ 0,5 Рег. № 47957-11 | НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | кИЬИеИср Р^РЬ,Рс,РсУм Qа,Qb,Qc,Qсум Sa,Sb,Sc,Sсум | |
| 52 | С4Т 6 кВ | ТЛШ-10 4000/5, КТ 0,5 Рег. № 47957-11 | НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | кИЬИеИср Р^РЬ,Рс,РсУм Qа,Qb,Qc,Qсум Sa,Sb,Sc,Sсум | |
| 53 | С3Т 6 кВ | ТШЛ-10 6000/5, КТ 0,5 Рег. № 64182-16 | НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | кИЬИеИср Р^РЬ,Рс,РсУм Qа,Qb,Qc,Qсум Sa,Sb,Sc,Sсум | |
| 54 | РП сетевой насосной 6 кВ | ТПОЛ-10М 400/5, КТ 0,5S Рег. № 47958-11 | НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | кИЬИеИср Р^РЬ,Рс,РсУм Qа,Qb,Qc,Qсум Sa,Sb,Sc,Sсум | |
| 55 | РНП КЭР 6 кВ яч. №19 | ТОЛ-10-I 150/5, КТ 0,5 Рег. № 15128-07 | НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | кИЬИеИср Р^РЬ,Рс,РсУм Qа,Qb,Qc,Qсум Sa,Sb,Sc,Sсум |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 56 | ТСН 21Т 18 кВ | ТВ-СВЭЛ-110 2000/1, КТ 0,5S Рег. № 43582-10 | ЗНОЛ.06-20 18000:^3/100:^3 КТ 0,5 Рег. № 3344-08 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | ЭНКС-2, рег. № 37328-15 / HP ProLiant DL380 G5 | Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM |
| 57 | ТСН 22Т 18 кВ | ТШЛ-20-1 1000/5, КТ 0,5 Рег. № 64182-16 | ЗНОЛ.06-20 18000:^3/100:^3 КТ 0,5 Рег. № 3344-08 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
| 58 | ТСН 23Т 18 кВ | ТШЛ-20-1 1000/5, КТ 0,5 Рег. № 64182-16 | ЗНОЛ.06-20 18000:^3/100:^3 КТ 0,5 Рег. № 3344-08 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
| 59 | ТСН 24Т 18 кВ | ТШЛ-20-1 800/5, КТ 0,5 Рег. № 64182-16 | ЗНОЛ.06-20 18000:^3/100:^3 КТ 0,5 Рег. № 3344-08 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
| 60 | 1АТ-20Р 6 кВ | ТШЛ-10 2000/5, КТ 0,5 Рег. № 64182-16 | НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
| 61 | ШСМВ-1 6 кВ | ТШЛ-10 4000/5, КТ 0,5 Рег. № 64182-16 | НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
| 62 | ШСМВ-2 6 кВ | ТШЛ-10 4000/5, КТ 0,5 Рег. № 64182-16 | НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | Ia,Ib,Ic,Icp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 63 | СМВ 6 кВ | ТШЛ-10 4000/5, КТ 0,5 Рег. № 64182-16 | НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 | ION 7300 КТ 0,5S/0,5 Рег. № 22898-07 | ЭНКС-2, рег. № 37328-15 / HP ProLiant DL380 G5 | 1а,1Ь,1с,1ср Ра,РЬ,Рс,Рсум Q^Qb,Qc,QcyM Sa,Sb,Sc,ScyM |
| 64 | ВЛ 220 кВ «Восточная промзона 1» | ВСТ 1000/5, КТ 0,5 Рег. № 17869-10 | НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 | СН3020 Рег. № 34280-07 | 1а,1Ь,1с,1ср Ра,РЬ,Рс,Рсум Q^Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
| 65 | ВЛ 220 кВ «Восточная промзона 2» | ВСТ 1000/5, КТ 0,5 Рег. № 17869-10 | НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 | СН3020 Рег. № 34280-07 | 1а,1Ь,1с,1ср Ра,РЬ,Рс,Рсум Q^Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
| 66 | ВЛ 220 кВ «Яблоновская» | ТВ-110-XIII У2 1000/5, КТ 0,2S Рег. № 46101-10 | НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 | СН3020 Рег. № 34280-07 | 1а,1Ь,1с,1ср Ра,РЬ,Рс,Рсум Q^Qb,Qc,QcyM Sa,Sb,Sc,ScyM | |
| 67 | ПТ ПГУ-410 | TOROID 8000/5, КТ 0,2S Рег. № 80696-20 | RY7/HT 15750:^3/100:^3 КТ 0,2 Рег. № 59774-15 Y24G2/HT 15750:^3/100:^3 КТ 0,2 Рег. № 61881-15 | ЭНИП-2-45/100-220-А3Е4-21 Рег. № 56174-14 | 1а,1Ь,1с,1ср Ua,Ub,Uc,Ucp Uab,Ubc,Uca,Ucp Ра,РЬ,Рс,Рсум Q^Qb,Qc,QcyM Sa,Sb,Sc,ScyM f | |
| 68 | ГТ ПГУ-410 | TOROID 18000/5, КТ 0,2S Рег. № 80696-20 | RY7/HT 15750:^3/100:^3 КТ 0,2 Рег. № 59774-15 | ЭНИП-2-45/100-220-А3Е4-21 Рег. № 56174-14 | 1а,1Ь,1с,1ср Ua,Ub,Uc,Ucp Uab,Ubc,Uca,Ucp Ра,РЬ,Рс,Рсум Q^Qb,Qc,QcyM Sa,Sb,Sc,ScyM f |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 69 | ТСН 27Т ввод 15,75 кВ | TOROID 8000/5, КТ 0,5 Рег. № 38355-08 | RY7/HT 15750:^3/100:^3 КТ 0,2 Рег. № 59774-15 Y24G2/HT 15750:^3/100:^3 КТ 0,2 Рег. № 61881-15 | ЭНИП-2-45/100-220-А3Е1-11 Рег. № 56174-14 | ЭНКС-2, рег. № 37328-15 / HP ProLiant DL380 G5 | Ia,Ib,Ic,Icp Ua,Ub,Uc,Ucp Uab,Ubc,Uca,Ucp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM f |
| 70 | ТСН 28Т ввод 15,75 кВ | TOROID 18000/5, КТ 0,5 Рег. № 38355-08 | RY7/HT 15750:^3/100:^3 КТ 0,2 Рег. № 59774-15 | ЭНИП-2-45/100-220-А3Е4-21 Рег. № 56174-14 | Ia,Ib,Ic,Icp Ua,Ub,Uc,Ucp Uab,Ubc,Uca,Ucp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM f | |
| 71 | ПТ 160МВт 220кВ | ВСТ 1000/5, КТ 0,5 Рег. № 17869-10 | НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 | ЭНИП-2-45/100-220-А3Е1-11 Рег. № 56174-14 | Ia,Ib,Ic,Icp Ua,Ub,Uc,Ucp Uab,Ubc,Uca,Ucp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM f | |
| 72 | ГТ 345МВт 220кВ | ВСТ 1000/5, КТ 0,5 Рег. № 17869-10 | НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 | ЭНИП-2-45/100-220-А3Е1-21 Рег. № 56174-14 | Ia,Ib,Ic,Icp Ua,Ub,Uc,Ucp Uab,Ubc,Uca,Ucp Ра,РЬ,Рс,Рсум Qa,Qb,Qc,QcyM Sa,Sb,Sc,ScyM f | |
| 73 | 1 с.ш. 220 кВ | - | НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 | РЭС-3 Рег. № 37466-08 | Ua,Ub,Uc,Ucp f | |
| 74 | 2 с.ш. 220 кВ | - | НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 | РЭС-3 Рег. № 37466-08 | Ua,Ub,Uc,Ucp f |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 75 | ОСШ 220 кВ | - | НАМИ-220 УХЛ1 220000:^3/100:^3 КТ 0,2 Рег. № 20344-05 | РЭС-3 Рег. № 37466-08 | ЭНКС-2, рег. № 37328-15 / HP ProLiant DL380 G5 | Ua,Ub,Uc,Ucp f |
| 76 | 1 с.ш. 110 кВ | - | НАМИ-110 УХЛ1 110000:^3/100:^3 КТ 0,2 Рег. № 60353-15 | РЭС-3 Рег. № 37466-08 | Ua,Ub,Uc,Ucp f | |
| 77 | 2 с.ш. 110 кВ | - | НАМИ-110 УХЛ1 110000:^3/100:^3 КТ 0,2 Рег. № 60353-15 | РЭС-3 Рег. № 37466-08 | Ua,Ub,Uc,Ucp f | |
| 78 | ОСШ 110 кВ | - | НАМИ-110 УХЛ1 110000:^3/100:^3 КТ 0,2 Рег. № 60353-15 | РЭС-3 Рег. № 37466-08 | Ua,Ub,Uc,Ucp f | |
| 79 | 1 с.ш. 6 кВ | - | НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 | РЭС-3 Рег. № 37466-08 | Ua,Ub,Uc,Ucp f | |
| 80 | 2 с.ш. 6 кВ | - | НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 | РЭС-3 Рег. № 37466-08 | Ua,Ub,Uc,Ucp f | |
| 81 | ОСШ 6 кВ | - | НАМИ-10-95 УХЛ 2 6000/100 КТ 0,5 Рег. № 20186-05 | РЭС-3 Рег. № 37466-08 | Ua,Ub,Uc,Ucp f | |
| 82 | 1 с.ш. 35 кВ | - | ЗНОЛ-35 35000:^3/100:^3 КТ 0,5 Рег. № 21257-06 | РЭС-3 Рег. № 37466-08 | Ua,Ub,Uc,Ucp f | |
| 83 | 2 с.ш. 35 кВ | - | ЗНОЛ-35 35000:^3/100:^3 КТ 0,5 Рег. № 21257-06 | РЭС-3 Рег. № 37466-08 | Ua,Ub,Uc,Ucp f |
П Продолжение таблицы 2_________________________________________________________________
Примечания:
1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец СОТИАССО не претендует на улучшение указанных в таблице 2 метрологических характеристик.
2. Допускается замена УСВ на аналогичные утвержденных типов.
3. Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
4. Допускается изменение наименований ИК, без изменения объекта измерений.
5. Замена оформляется техническим актом в установленном на Предприятии-владельце СОТИАССО порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на СОТИАССО, как их неотъемлемая часть.
3. Основные метрологические характеристики СОТИАССО
Таблица 3.1 - Пределы допускаемой основной относительной погрешности измерений силы фазного электрического тока, среднего по 3-м фазам действующего значения силы фазного электрического тока (режим работы объекта по нагрузке: 1нагр= 1ном; 1нагр= 0,2-1ном; 1нагр= 0,05-1ном).______________________________________________________________________________________
| Номер точки измерений | Режим работы объекта по нагрузке | Пределы относительной погрешности измерений действующих значений силы фазного электрического тока, среднего по 3-м фазам действующего значения силы фазного электрического тока (±) Si, % | |
| основная | в рабочих условиях | ||
| 1 | 2 | 3 | 4 |
| 1-4, 11-13, 15, 20-26, 28, 29, 31, 32, 40, 4348, 51-53, 55, 57-63 | 1ном | 0,7 | 0,7 |
| 0,2 1ном | 1,2 | 1,3 | |
| 0,05 1ном | 3,0 | 3,5 | |
| 5, 6, 9 | 1ном | 0,4 | 0,5 |
| 0,2 1ном | 0,9 | 1,1 | |
| 0,05 1ном | 2,5 | 3,1 | |
| 10, 14, 16-19, 30, 33-39, 41, 42, 49, 50, 54, 56 | 1ном | 0,7 | 0,7 |
| 0,2 1ном | 1,0 | 1,2 | |
| 0,05 1ном | 2,6 | 3,2 | |
| 8, 64, 65 | 1ном | 0,6 | 0,6 |
| 0,2 1ном | 0,9 | 0,9 | |
| 0,05 1ном | 1,7 | 1,7 | |
| 7 | 1ном | 0,6 | 0,6 |
| 0,2 1ном | 0,6 | 0,6 | |
| 0,05 1ном | 0,9 | 0,9 | |
| 66 | 1ном | 0,3 | 0,4 |
| 0,2 1ном | 0,3 | 0,4 | |
| 0,05 1ном | 0,4 | 0,5 | |
| 1 | 2 | 3 | 4 |
| 67,68 | 1ном | 0,8 | 0,8 |
| 0,2 1ном | 1,0 | 1,0 | |
| 0,05 1ном | 1,9 | 1,9 | |
| 69-72 | 1ном | 0,6 | 0,7 |
| 0,2 1ном | 0,6 | 0,7 | |
| 0,05 1ном | 1,0 | 1,1 |
Таблица 3.2 - Пределы допускаемой основной относительной погрешности и относительной погрешности в рабочих условиях измерений действующих значений фазного напряжения (Ua, Ub, Uc, иф.ср) для и=(0,9,..1,1)-ином ______________________________________________________,
| Номер точки измерений | Режим работы объекта по нагрузке | Пределы относительной погрешности измерений действующих значений фазного напряжения (±) 5»ф, % | |
| основная | в рабочих условиях | ||
| 1-4 | 0,9-ином | 0,8 | 1,0 |
| 1,0 ином | 0,9 | 1,0 | |
| 1,1 ином | 0,9 | 1,0 | |
| 67-72 | 0,9-ином | 0,4 | 0,7 |
| 1,0 ином | 0,4 | 0,7 | |
| 1,1 ином | 0,4 | 0,7 | |
| 73-78 | 0,9-ином | 0,6 | 0,6 |
| 1,0 ином | 0,6 | 0,6 | |
| 1,1 ином | 0,6 | 0,6 | |
| 79-83 | 0,9-ином | 0,8 | 0,8 |
| 1,0 ином | 0,8 | 0,8 | |
| 1,1 ином | 0,8 | 0,8 | |
Таблица 3.3 - Пределы допускаемой основной относительной погрешности и относительной погрешности в рабочих условиях измерений действующих значений линейного напряжения
| (Uab, Ubc, Uca, ил. ср) для U=(0,9...1,1)- | ^ном | ||
| Номер точки измерений | Режим работы объекта по нагрузке | Пределы относительной погрешности измерений действующих значений линейного напряжения (±) 5ВД, % | |
| основная | в рабочих условиях | ||
| 1-4 | 0,9-ином | 1,3 | 1,5 |
| 1,0 ином | 1,3 | 1,6 | |
| 1,1 ином | 1,3 | 1,6 | |
| 67-72 | 0,9-ином | 0,4 | 0,7 |
| 1,0 ином | 0,4 | 0,7 | |
| 1,1 ином | 0,4 | 0,7 | |
Таблица 3.4 - Пределы допускаемой основной относительной погрешности измерений активной, реактивной и полной мощности (Р, Q, S )
| Номер точки измерений | коэффициент мощности cos ф | Пределы допускаемой основной относительной погрешности измерений активной, реактивной и полной мощности (5р, 8 q ,8 s ), (±) % | |||||||||||
| 81(2)%, I1(2) %< I изм< I 5 % | 85 %, I5 %< I изм< I 20 % | 820 %, I 20 %< I изм< I 100 % | 8100 %, I100 %< I изм< I 120 % | ||||||||||
| Мощность | Р | Q | S | Р | Q | S | Р | Q | S | Р | Q | S | |
| 1-4, 32, 40, 43-48,5153,55,57-63 | 0,5 | - | - | - | 5,5 | 3,0 | 5,3 | 3,0 | 2,1 | 1,9 | 2,3 | 1,1 | 1,1 |
| 0,8 | - | - | - | 2,9 | 4,6 | 5,3 | 1,7 | 1,6 | 1,9 | 1,3 | 2,4 | 1,1 | |
| 0,9 | - | - | - | 2,4 | 6,5 | 5,3 | 1,4 | 3,8 | 1,9 | 1,1 | 3,0 | 1,1 | |
| 1 | - | - | - | 1,8 | н/н | 5,3 | 1,2 | н/н | 1,9 | 1,0 | н/н | 1,1 | |
| 33-39, 41, 42, 49, 50, 54, 56 | 0,5 | 5,5 | 3,0 | 22,6 | 3,1 | 2,1 | 5,1 | 3,0 | 2,1 | 1,9 | 2,3 | 2,0 | 1,1 |
| 0,8 | 3,0 | 4,6 | 22,6 | 1,7 | 2,9 | 5,1 | 1,7 | 2,9 | 1,9 | 1,3 | 2,4 | 1,1 | |
| 0,9 | 2,5 | 6,5 | 22,6 | 1,4 | 3,8 | 5,1 | 1,4 | 3,8 | 1,9 | 1,1 | 3,0 | 1,1 | |
| 1 | 2,1 | н/н | 22,6 | 1,2 | н/н | 5,1 | 1,2 | н/н | 1,9 | 1,0 | н/н | 1,1 | |
| 8, 11-13, 15, 20-26, 28, 29, 31 | 0,5 | - | - | 5,4 | 2,9 | 5,2 | 2,8 | 2,1 | 1,9 | 2,0 | 1,9 | 1,0 | |
| 0,8 | - | - | - | 2,9 | 4,5 | 5,2 | 1,5 | 2,7 | 1,9 | 1,2 | 2,2 | 1,0 | |
| 0,9 | - | - | 2,3 | 6,4 | 5,2 | 1,3 | 3,6 | 1,9 | 1,0 | 2,7 | 1,0 | ||
| 1 | - | - | - | 1,8 | н/н | 5,2 | 1,1 | н/н | 1,9 | 0,9 | н/н | 1,0 | |
| 64, 65,69-72 | 0,5 | - | - | - | 5,4 | 2,5 | 1,8 | 3,0 | 1,5 | 1,2 | 2,2 | 1,2 | 1,0 |
| 0,8 | - | - | - | 2,9 | 4,3 | 1,8 | 1,7 | 2,4 | 1,2 | 1,3 | 1,8 | 1,0 | |
| 0,9 | - | - | - | 2,3 | 6,3 | 1,8 | 1,4 | 3,4 | 1,2 | 1,1 | 2,6 | 1,0 | |
| 1 | - | - | - | 1,8 | н/н | 1,8 | 1,2 | н/н | 1,2 | 1,0 | н/н | 1,0 | |
| 7 | 0,5 | 5,5 | 3,0 | 22,6 | 5,3 | 2,4 | 1,8 | 2,8 | 1,4 | 1,1 | 1,9 | 1,0 | 0,9 |
| 0,8 | 3,0 | 4,6 | 22,6 | 2,8 | 4,2 | 1,8 | 1,5 | 2,2 | 1,1 | 1,1 | 1,6 | 0,9 | |
| 0,9 | 2,5 | 6,5 | 22,6 | 2,3 | 6,2 | 1,8 | 1,3 | 3,2 | 1,1 | 1,0 | 2,3 | 0,9 | |
| 1 | 2,1 | н/н | 22,6 | 1,8 | н/н | 1,8 | 1,1 | н/н | 1,1 | 0,9 | н/н | 0,9 | |
| 10, 14, 16 19, 30 | 0,5 | 4,8 | 2,4 | 1,8 | 2,9 | 1,4 | 1,1 | 2,0 | 1,0 | 0,9 | 1,9 | 1,0 | 0,9 |
| 0,8 | 2,6 | 4,0 | 1,8 | 1,6 | 2,3 | 1,1 | 1,1 | 1,6 | 0,9 | 1,1 | 1,6 | 0,9 | |
| 0,9 | 2,0 | 6,5 | 1,8 | 1,3 | 4,2 | 1,1 | 1,0 | 2,2 | 0,9 | 1,0 | 2,2 | 0,9 | |
| 1 | 1,8 | н/н | 1,8 | 1,0 | н/н | 1,1 | 0,8 | н/н | 0,9 | 0,8 | н/н | 0,9 | |
| 5, 6, 9, 27, 66-68 | 0,5 | 2,0 | 1,2 | 1,1 | 1,3 | 0,8 | 0,8 | 1,0 | 0,7 | 0,7 | 1,0 | 0,7 | 0,7 |
| 0,8 | 1,3 | 1,7 | 1,1 | 0,9 | 1,1 | 0,8 | 0,8 | 0,9 | 0,7 | 0,8 | 0,9 | 0,7 | |
| 0,9 | 1,2 | 2,3 | 1,1 | 0,8 | 1,4 | 0,8 | 0,7 | 1,2 | 0,7 | 0,7 | 1,2 | 0,7 | |
| 1 | 1,1 | н/н | 1,1 | 0,8 | н/н | 0,8 | 0,7 | н/н | 0,7 | 0,7 | н/н | 0,7 | |
Таблица 3.5 - Пределы допускаемой относительной погрешности измерений активной, реактивной и полной мощности (Р, Q , S ) в рабочих условиях
| Номер точки измерений | коэффициент мощности cos ф | Пределы допускаемой относительной погрешности измерений активной, реактивной и полной мощности (Р, Q , S ) в рабочих условиях (5р, 5 q ,5 s ), (±) % | |||||||||||
| 51(2)%, I1(2) %< I изм< I 5 % | 55 %, I5 %< I изм< I 20 % | 520 %, I 20 %< I изм< I 100 % | 5100 %, I100 %< I изм< I 120 % | ||||||||||
| Мощность | Р | Q | S | Р | Q | S | Р | Q | S | Р | Q | S | |
| 1-4, 32, 40, 43-48, 51, 53,55,5763 | 0,5 | - | - | - | 5,7 | 3,8 | 11,8 | 3,3 | 6,2 | 8,8 | 2,7 | 3,1 | 8,4 |
| 0,8 | - | - | - | 6,2 | 5,2 | 11,8 | 2,1 | 3,7 | 8,8 | 1,9 | 4,5 | 8,4 | |
| 0,9 | - | - | - | 2,7 | 7,0 | 11,8 | 1,9 | 4,5 | 8,8 | 1,7 | 3,8 | 8,4 | |
| 1 | - | - | - | 2,2 | н/н | 11,8 | 1,7 | н/н | 8,8 | 1,6 | н/н | 8,4 | |
| 33-39, 41, 42, 49, 50, 54, 56 | 0,5 | 5,7 | 3,8 | 38,7 | 3,4 | 6,2 | 11,7 | 3,3 | 6,2 | 8,8 | 2,7 | 3,1 | 8,4 |
| 0,8 | 3,3 | 5,2 | 38,7 | 2,2 | 3,7 | 11,7 | 2,1 | 3,7 | 8,8 | 1,9 | 3,4 | 8,4 | |
| 0,9 | 2,8 | 7,0 | 38,7 | 1,9 | 4,5 | 11,7 | 1,9 | 4,5 | 8,8 | 1,7 | 3,8 | 8,4 | |
| 1 | 2,4 | н/н | 38,7 | 1,7 | н/н | 11,7 | 1,7 | н/н | 8,8 | 1,6 | н/н | 8,4 | |
| 8, 11-13, 15, 20-26, 28, 29, 31 | 0,5 | - | - | - | 5,6 | 3,7 | 11,8 | 3,1 | 3,1 | 8,7 | 2,5 | 3,0 | 8,4 |
| 0,8 | - | - | - | 3,1 | 5,1 | 11,8 | 2,0 | 3,6 | 8,7 | 1,8 | 3,3 | 8,4 | |
| 0,9 | - | - | 2,6 | 6,8 | 11,8 | 1,8 | 4,3 | 8,7 | 1,6 | 3,6 | 8,4 | ||
| 1 | - | - | - | 2,2 | н/н | 11,8 | 1,6 | н/н | 8,7 | 1,5 | н/н | 8,4 | |
| 64, 65, 69 72 | 0,5 | - | - | - | 5,5 | 2,7 | 2,0 | 3,1 | 1,7 | 1,4 | 2,4 | 1,5 | 1,3 |
| 0,8 | - | - | - | 3,0 | 4,4 | 2,0 | 1,9 | 2,5 | 1,4 | 1,6 | 2,0 | 1,3 | |
| 0,9 | - | - | 2,5 | 6,4 | 2,0 | 1,6 | 3,6 | 1,4 | 1,4 | 2,7 | 1,3 | ||
| 1 | - | - | - | 2,0 | н/н | 2,0 | 1,4 | н/н | 1,4 | 1,3 | н/н | 1,3 | |
| 7 | 0,5 | 5,7 | 3,8 | 38,7 | 5,4 | 2,6 | 2,0 | 2,9 | 1,6 | 1,4 | 2,1 | 1,3 | 1,2 |
| 0,8 | 3,3 | 5,2 | 38,7 | 2,9 | 4,3 | 2,0 | 1,7 | 2,4 | 1,4 | 1,4 | 1,8 | 1,2 | |
| 0,9 | 2,8 | 7,0 | 38,7 | 2,4 | 6,3 | 2,0 | 1,5 | 3,3 | 1,4 | 1,3 | 2,4 | 1,2 | |
| 1 | 2,4 | н/н | 38,7 | 2,0 | н/н | 2,0 | 1,4 | н/н | 1,4 | 1,2 | н/н | 1,2 | |
| 10, 14, 16 19, 30 | 0,5 | 5,0 | 2,8 | 2,0 | 3,3 | 1,8 | 1,4 | 2,5 | 1,3 | 1,2 | 2,4 | 1,3 | 1,2 |
| 0,8 | 3,0 | 4,4 | 2,0 | 2,1 | 2,6 | 1,4 | 1,8 | 1,8 | 1,2 | 1,8 | 1,8 | 1,2 | |
| 0,9 | 2,5 | 6,5 | 2,0 | 1,8 | 4,2 | 1,4 | 1,6 | 2,2 | 1,2 | 1,6 | 2,2 | 1,2 | |
| 1 | 2,2 | н/н | 2,0 | 1,6 | н/н | 1,4 | 1,5 | н/н | 1,2 | 1,5 | н/н | 1,2 | |
| 5, 6, 9, 27, 66-68 | 0,5 | 2,2 | 1,5 | 1,4 | 1,5 | 1,2 | 1,1 | 1,4 | 1,1 | 1,1 | 1,4 | 1,1 | 1,1 |
| 0,8 | 1,6 | 1,9 | 1,4 | 1,2 | 1,4 | 1,1 | 1,2 | 1,3 | 1,1 | 1,2 | 1,3 | 1,1 | |
| 0,9 | 1,4 | 2,5 | 1,4 | 1,2 | 1,7 | 1,1 | 1,1 | 1,4 | 1,1 | 1,1 | 1,4 | 1,1 | |
| 1 | 1,4 | н/н | 1,4 | 1,1 | н/н | 1,1 | 1,1 | н/н | 1,1 | 1,1 | н/н | 1,1 | |
Таблица 3.6 - Пределы допускаемой основной относительной погрешности и относительной
погрешности измерений частоты переменного тока (5f )
| Номер точки измерений | Пределы относительной погрешности измерений частоты переменного тока 5f , (±) % | |
| основная | в рабочих условиях | |
| 1-4 | 0,01 | 0,01 |
| 67-72 | 0,02 | 0,02 |
| 73-83 | 0,06 | 0,06 |
Таблица 4 - Основные технические характеристики СОТИАССО
| Наименование характеристики | Значение |
| Количество измерительных каналов | 83 |
| Нормальные условия параметры сети: - напряжение, % от Uhom | от 98 до 102 |
| - ток, % От Ihom | от 100 до 120 |
| - коэффициент мощности | 0,8 |
| - частота, Гц | 50 |
| температура окружающей среды для счетчиков, °С | от +21 до +25 |
| Условия эксплуатации параметры сети: - напряжение, % От Uhom | от 90 до 110 |
| - ток, % От Ihom | от 1(2) до 120 |
| - коэффициент мощности cos9 (sin^) | От 0,5 инд. дО 1 емк |
| - частота, Гц | от 49,6 до 50,4 |
| температура окружающей среды для ТТ и ТН, °С | от -10 до +70 |
| температура окружающей среды для счетчиков, преобразователей | от +5 до + 35 |
| измерительных многофункциональных ЭНИП-2, СН 3020, регистраторов цифровых РЭС-3, °С температура окружающей среды для сервера, °С | от +10 до + 35 |
| атмосферное давление, кПа | от 80,0 до 106,7 |
| относительная влажность, %, не более | 98 |
| Надежность применяемых в СОТИАССО компонентов: Среднее время наработки на отказ, ч, не менее - счетчики ION 7330, ION 7300 | 120000 |
| - измерительный преобразователь многофункциональный ЭНИП-2 | 100000 |
| - измерительный преобразователь многофункциональный СН 3020 | 40000 |
| - регистратор цифровой РЭС-3 | 50000 |
| -блок коррекции времени ЭНКС-2 | 120000 |
| Сервера ИВК | 150000 |
| Глубина хранения информации счетчики ION 7330, ION 7300 -каждый массив профиля при времени интегрирования 30 минут, сут - регистратор цифровой РЭС-3, измерительный преобразователь | 113 |
| многофункциональный ЭНИП-2 и СН 3020 - продолжительность регистрации аварийного режима, мин | 60 |
| Сервер ИВК: - хранение результатов измерений и информации о состоянии средств измерений, лет, не менее | 3,5 |
Защита технических и программных средств СОТИАССО от несанкционированного доступа:
- клеммники вторичных цепей измерительных трансформаторов имеют устройства для пломбирования;
- панели подключения к электрическим интерфейсам счетчиков, регистраторов цифровых типа РЭС-3, измерительных преобразователей многофункциональных СН 3020 и ЭНИП-2, защищены механическими пломбами;
- наличие защиты на программном уровне
- возможность установки многоуровневых паролей на счетчиках, регистраторах цифровых РЭС-3, измерительных преобразователей многофункциональных СН 3020 и ЭНИП-2, сервере;
- организация доступа к информации на сервере посредством паролей обеспечивает идентификацию пользователей и эксплуатационного персонала;
Защита результатов измерений при передаче.
Возможность коррекции времени в:
- счетчике (функция автоматизирована);
- измерительных преобразователях многофункциональных (функция автоматизирована);
- цифровых регистраторах (функция автоматизирована);
- сервере (функция автоматизирована).
наносится на титульные листы формуляра СОТИАССО типографским способом.
Комплектность СОТИАССО приведена в таблице 5.
Таблица 5 - Комплектность СОТИАССО
| Наименование | Обозначение | Количество, шт. |
| 1 | 2 | 3 |
| Трансформатор тока | TOROID | 12 |
| ВСТ | 57 | |
| ТВ-110-ХШ У2 | 6 | |
| ТВ-220-ХШ-02 | 3 | |
| ТВГ-110 | 3 | |
| ТВИ-110 | 3 | |
| ТВИ-220 | 15 | |
| ТВИ-35 | 15 | |
| ТВ-СВЭЛ-110 | 9 | |
| ТВ-ЭК-110 | 3 | |
| ТЛШ-10 | 12 | |
| ТОЛ-10-I | 5 | |
| ТОЛ-СЭЩ-35 | 3 | |
| ТПОЛ-10 | 9 | |
| ТПОЛ-10М | 10 | |
| ТПОФ | 6 | |
| ТШЛ-10 | 15 | |
| ТШЛ-20 | 12 | |
| ТШЛ-20-1 | 9 |
| 1 | 2 | 3 |
| Трансформатор напряжения | RY7/HT | 15 |
| Y24G2/HT | 9 | |
| ЗНОЛ.06-20 | 12 | |
| ЗНОЛ-35 | 8 | |
| НАМИ-10-95 УХЛ 2 | 7 | |
| НАМИ-110 УХЛ1 | 12 | |
| НАМИ-220 УХЛ1 | 16 | |
| Счетчик электрической энергии | ION 7300 | 33 |
| ION 7330 | 28 | |
| Цифровые регистраторы | РЭС-3 | 11 |
| Многофункциональные измерительные преобразователях | СН3020 | 5 |
| ЭНИП-2-45/100-220-А3Е1-11 | 2 | |
| ЭНИП-2-45/100-220-А3Е1-21 | 1 | |
| ЭНИП-2-45/100-220-А3Е4-21 | 3 | |
| Блок коррекции времени | ЭНКС-2 | 1 |
| Основной/резервный сервер | ProLiantDL380 G5 Xeon | 2 |
| Документация | ||
| Формуляр | ФО 26.51.43/16/23 | 1 |
приведены в документе «Методика (метод) измерений действующих значений силы фазного электрического тока, среднего по 3-м фазам действующего значения силы фазного электрического тока, действующих значений фазного напряжения, действующих значений линейного напряжения, частоты переменного тока, активной, реактивной и полной мощности с использованием системы обмена технологической информацией с автоматизированной системой системного оператора Краснодарской ТЭЦ ООО «ЛУКОЙЛ-Кубаньэнерго». МВИ 26.51.43/16/23, аттестованной ФБУ «Самарский ЦСМ». Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311290 от 14.08.2015.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
