Установки пикнометрические ПУ-01, 90559-23

Назначение

Установки пикнометрические ПУ-01 (далее - установки) предназначены для прецизионных измерений плотности жидкости в условиях транспортирования ее по технологическим трубопроводам, а также в качестве рабочего эталона в соответствии с Государственной поверочной схемой для средств измерения плотности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 г. № 2603, поверки и калибровки поточных преобразователей плотности в составе систем измерений количества и показателей качества нефти и нефтепродуктов.

Описание

Принцип измерения плотности установками основан на пикнометрическом методе измерений плотности жидкости с помощью пикнометров напорных. Сущность метода состоит в определении масс известных объёмов жидкости, отобранных из трубопровода в два соединенных последовательно пикнометра при температуре и давлении в трубопроводе. Плотность жидкости находят как среднее значение из частных от деления разности масс заполненных и пустых пикнометров на соответствующие значения объёмов пикнометров при условиях отбора проб жидкости. Массы пустых и заполненных пикнометров определяют на весах неавтоматического действия методом замещения набором эталонных гирь класса точности Е2 в соответствии с ГОСТ OIML R111-1-2009. Давление, температуру исследуемой жидкости определяют в момент отбора пробы жидкости в пикнометры при помощи манометра электронного МТИ-100 во взрывозащищенном исполнении, термометров цифровых малогабаритных ТЦМ 9410 в комплекте с термопреобразвателями сопротивления ТТЦ 01-180 во взрывозащищенном исполнении, входящих в комплекты установок.

Конструктивно установка состоит из следующих основных частей: блока гидравлического, весов с набором гирь, футляра термоизолирующего с двумя пикнометрами напорными. В гидравлическом блоке установки размещены технологические трубопроводы, запорная арматура (краны), термокарманы, быстроразъёмные соединения для подключения к рукавам высокого давления, а также термометры цифровые с первичными термопреобразователями сопротивления, манометры цифровые, ротаметр (выполняет роль индикатора расхода). Оборудование установки в целях транспортировки может размещаться в транспортных кейсах. При отборе пробы жидкости пикнометры напорные помещаются в термоизолирующий футляр и с помощью рукавов высокого давления соединяются с блоком гидравлическим. Блок гидравлический также, с помощью рукавов высокого давления, подключается к трубопроводу с исследуемой жидкостью.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в цифровом формате наносится на табличку (пластину) методом термотрансферной печати. Табличка крепится на наружной поверхности гидравлического блока.

Общий вид установок показан на рисунке 1.

Пломбирование установок не предусмотрено.

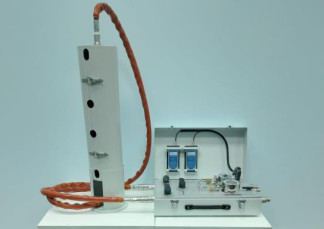

Рисунок 1 - Общий вид установки

Технические характеристики

Таблица 1 - Метрологические характеристики установок

Таблица 2 - Основные технические характеристики установок

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность установки

Сведения о методах измерений

приведены в руководстве по эксплуатации «Установка пикнометрическая ПУ-01» раздел «Использование по назначению» и в МИ 2816 «ГСИ. Преобразователи плотности поточные. Методика поверки на месте эксплуатации».

Технические и нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений плотности, утвержденная приказом Росстандарта от 1 ноября 2019 г. № 2603;

СНМК.414123.025.00.000.000 ТУ «Установка пикнометрическая ПУ-01. Технические условия».
