| Номер в госреестре | 90572-23 |
| Наименование СИ | Фурье-спектрометры инфракрасные |
| Обозначение типа СИ | WQF-530A |
| Изготовитель | BEIJING BEIFEN-RUILI ANALYTICAL INSTRUMENT (GROUP) CO., LTD, Китайская Народная Республика |
| Год регистрации | 2023 |
| Срок свидетельства | 28.11.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Фурье-спектрометры инфракрасные WQF-530A (далее - спектрометры) предназначены для измерений оптических спектров пропускания органических и неорганических веществ по шкале волновых чисел в инфракрасном диапазоне.
Принцип действия спектрометров основан на определении разности хода между интерферирующими лучами при перемещении зеркал в двухлучевом интерферометре. Контроль положения и скорости движения зеркал интерферометра осуществляется с использованием встроенного вспомогательного лазера.
Регистрируемый световой поток на выходе интерферометра (интерферограмма) представляет собой Фурье-образ регистрируемого оптического спектра. Спектр (в шкале волновых чисел) получается после выполнения специальных математических расчетов над интерферограммой (обратное преобразование Фурье). Для устранения артефактов преобразования автоматически применяются процедура аподизации и фазовой коррекции. Все функции по регистрации интерферограммы, преобразованию Фурье, управлению спектрометром и математической обработке спектров выполняются программным обеспечением «MainFTOS Suite».
Конструктивно спектрометр выполнен в виде автоматизированного настольного прибора с внешним персональным компьютером (ПК) с операционной системой Windows (версия XP и выше). Спектрометр состоит из оптического блока, включающего регенерируемый осушитель внутреннего объема прибора, цветной индикатор влажности и систему программного контроля влажности, а также встроенную систему самодиагностики и информирования о техническом состоянии прибора через управляющую программу и с помощью индикаторов на корпусе. В состав спектрометра входит универсальный держатель образцов 50^75 мм, позволяющий измерять оптические спектры пропускания. Спектрометр имеет возможность подключения внешних приставок, предоставляемых по требованию заказчика, которые позволяют определять спектры нарушенного внутреннего отражения (НПВО), спектры зеркального отражения, спектры диффузного отражения, а также спектры газов в газовых кюветах.
Пломбирование спектрометров не предусмотрено.
Серийный номер в виде цифрового обозначения наносится методом гравировки на шильдик, расположенный на задней поверхности корпуса спектрометров.
Общий вид и схема маркировки спектрометров представлены на рисунке 1.
Нанесение знака поверки на спектрометры не предусмотрено.

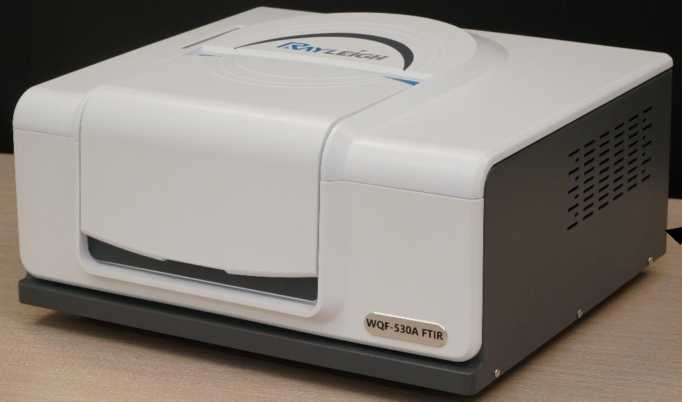

Рисунок 1 - Общий вид и схема маркировки спектрометра
Место нанесения серийного номера
Программное обеспечение (далее - ПО) «MainFTOS Suite», установленное на ПК, содержит функции для настройки параметров измерений, проверки рабочего состояния прибора, построения графиков, обработки, печати и сохранения результатов измерений.
Метрологически значимая часть ПО не выделена, все ПО является метрологически значимым.
Идентификационные данные программного обеспечения указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные (признаки) спектрометра
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MainFTOS Suite |
| Номер версии (идентификационный номер) ПО, не ниже | 1.14.2022.913 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон измерений по шкале волновых ____ -1 чисел, см | от 3100 до 537 |
| Пределы допускаемой абсолютной погрешности измерений по шкале волновых чисел, см-1 | ±2,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Спектральное разрешение, см-1, не более | 1,0 |
| Спектральное разрешение без аподизации, см-1, не более | 0,85 |
| Спектральный диапазон показаний по шкале волновых ____ -1 чисел, см 1 | от 7800 до 350 |
| Отношение сигнал/шум, не менее | 33000 |
| Наименование характеристики | Значение |
| Диапазон показаний: | |
| - оптической плотности, Б | от -5 до 5 |
| - спектрального коэффициента направленного | |
| пропускания (СКНП), % | от 0 до 100 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±1 |
| Габаритные размеры, мм, не более: | |
| - длина | 490 |
| - ширина | 420 |
| - высота | 290 |
| Масса, кг, не более | 25 |
| Условия эксплуатации: | |
| - температура окружающей среды, оС | от +10 до +30 |
| - относительная влажность, %, не более | 60 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| №№ п/п | Наименование | Обозначение | Количество |
| Основной комплект поставки | |||
| 1 | Фурье-спектрометр инфракрасный | WQF-530A | 1 шт. |
| 2 | Кабель Ethernet | - | 1 шт. |
| 3 | Сетевой шнур | - | 1 шт. |
| 4 | Flash носитель с программным обеспечением «MainFTOS Suite» | - | 1 шт. |
| 5 | Руководство по эксплуатации | - | 1 экз. |
| Дополнительное оборудование, поставляемое по требованию заказчика | |||
| 6 | Приставка однократного НПВО | - | 1 шт. |
| 7 | Приставка многократного НПВО | - | 1 шт. |
| 8 | Приставка зеркального отражения | - | 1 шт. |
| 9 | Приставка диффузного отражения | - | 1 шт. |
| 10 | Газовая кювета | - | 1 шт. |
| 11 | Набор для пробоподготовки жидких, твердых и газообразных проб | - | 1 шт. |
| 12 | Мышь и клавиатура | - | 1 шт. |
| 13 | Компьютер | - | 1 шт. |
| 14 | Принтер | - | 1 шт. |
приведены в руководстве по эксплуатации «Фурье-спектрометры инфракрасные WQF-530A.
Руководство по эксплуатации» глава 4 «Основные рабочие операции».
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия BEIJING BEIFEN-RUILI ANALYTICAL INSTRUMENT (GROUP) CO., LTD.
| Зарегистрировано поверок | 6 |
| Поверителей | 5 |
| Актуальность данных | 17.11.2024 |
