| Номер в госреестре | 90583-23 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС |
| Изготовитель | Акционерное общество "Сахаэнерго" (АО "Сахаэнерго"), Республика Саха (Якутия), Булунский улус, п. Тикси |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары изготовлены в следующих модификациях: РГС-25, РГС-50, РГС-60, РГС-75 и представляют собой стальные горизонтальные конструкции цилиндрической формы наземного расположения с номинальными вместимостями 25, 50, 60 и 75 м3 соответственно, заводские номера и типы днищ резервуаров представлены в таблице 1.
Таблица 1 - Модификации, заводские номера и типы днищ резервуаров
| Модификации | Заводские номера | Типы днищ |
| РГС-25 | 12 | Конические |
| РГС-25 | 13 | Плоские |
| РГС-50 | 1, 2, 3, 4, 5, 6, 8, 11, 14 | Конические |
| РГС-60 | 7, 9 | Конические |
| РГС-75 | 10 | Конические |
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
По наружной поверхности резервуар РГС-25 № 13 теплоизолирован слоем минеральной ваты и покрыт оцинкованным листом. Теплоизоляция перед началом работ по поверке частично демонтируется для открытия доступа проведения геометрических измерений параметров резервуара.
Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены на днища резервуаров аэрографическим способом.
Нанесение знака поверки на средство измерений не предусмотрено.
К резервуарам данного типа относятся резервуары, расположенные по адресу: Республика Саха (Якутия), Нижнеколымский улус (район), с. Колымское, территория склада ГСМ ДЭС с. Колымское, Нижнеколымский РЭС.
Общий вид резервуаров с указанием места нанесения заводских номеров приведены на рисунках 1-2.

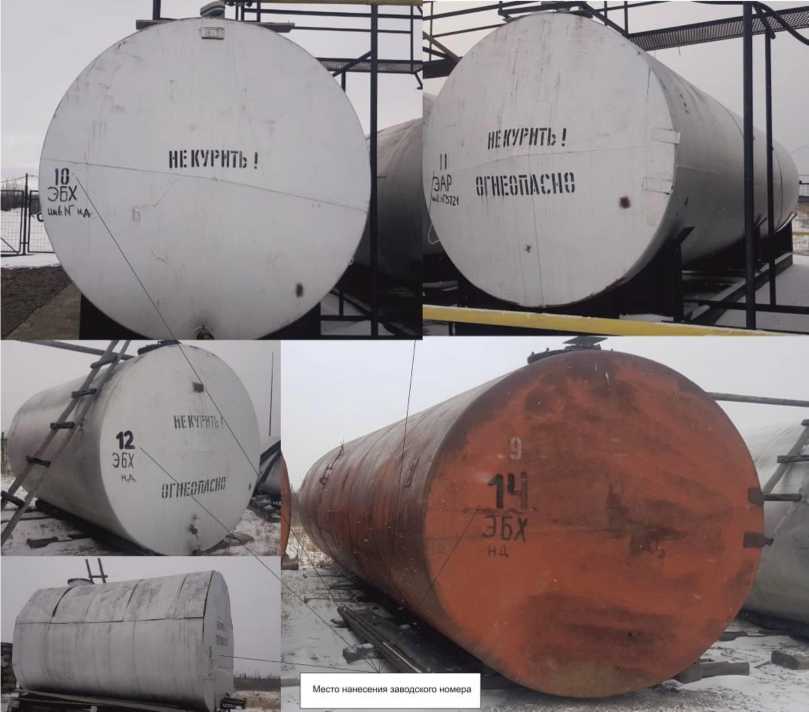

Рисунок 1 - Общий вид резервуаров горизонтальных стальных цилиндрических РГС с указанием места нанесения заводских номеров

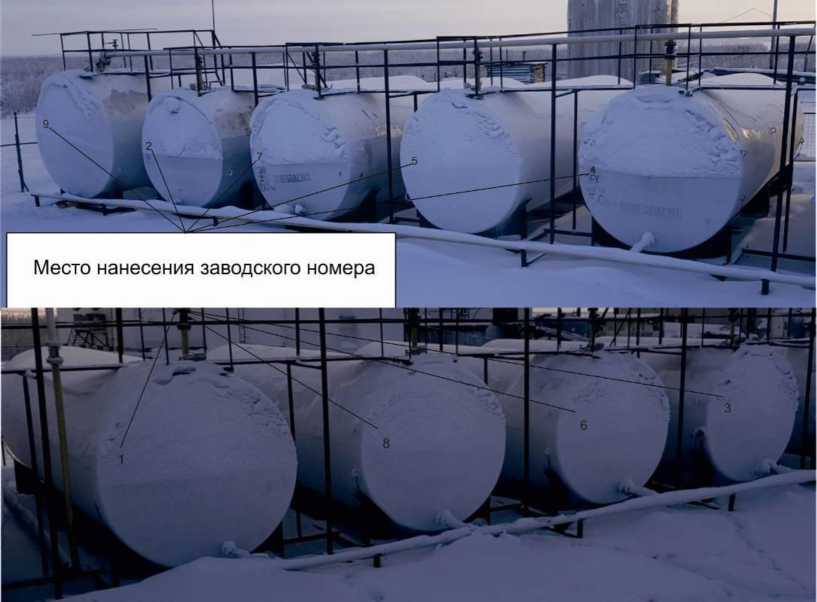

Рисунок 2 - Общий вид резервуаров горизонтальных стальных цилиндрических РГС с указанием места нанесения заводских номеров
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение | |||
| Модификация | РГС-25 | РГС-50 | РГС-60 | РГС-75 |
| Номинальная вместимость, м3 | 25 | 50 | 60 | 75 |
| Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), % | ±0,25 | |||
| Средний срок службы, лет, не менее | 50 | |||
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -55 до +50 от 84,0 до 106,7 | |||
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в разделе 9 паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
