| Номер в госреестре | 90585-23 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС |
| Изготовитель | Акционерное общество "Сахаэнерго" (АО "Сахаэнерго"), Республика Саха (Якутия), Булунский улус, п. Тикси |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары изготовлены в следующих модификациях: РГС-10, РГС-20, РГС-50 и представляют собой стальные горизонтальные конструкции цилиндрической формы наземного расположения с номинальными вместимостями 10, 20 и 50 м3 соответственно, заводские номера и типы днищ резервуаров представлены в таблице 1.
Таблица 1 - Модификации, заводские номера и типы днищ резервуаров
| Модификации | Заводские номера | Типы днищ |
| РГС-10 | 6 | Плоские |
| РГС-20 | 2, 3 | Конические |
| РГС-50 | 1, 4, 5 | Усеченно-конические |
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены на днища резервуаров аэрографическим способом.
Нанесение знака поверки на средство измерений не предусмотрено.
К резервуарам данного типа относятся резервуары, расположенные по адресу: Республика Саха (Якутия), Момский улус (район), с. Чумпу-Кытыл (Тебюлях), территория склада ГСМ ДЭС с. Тебюлях, Момский РЭС.

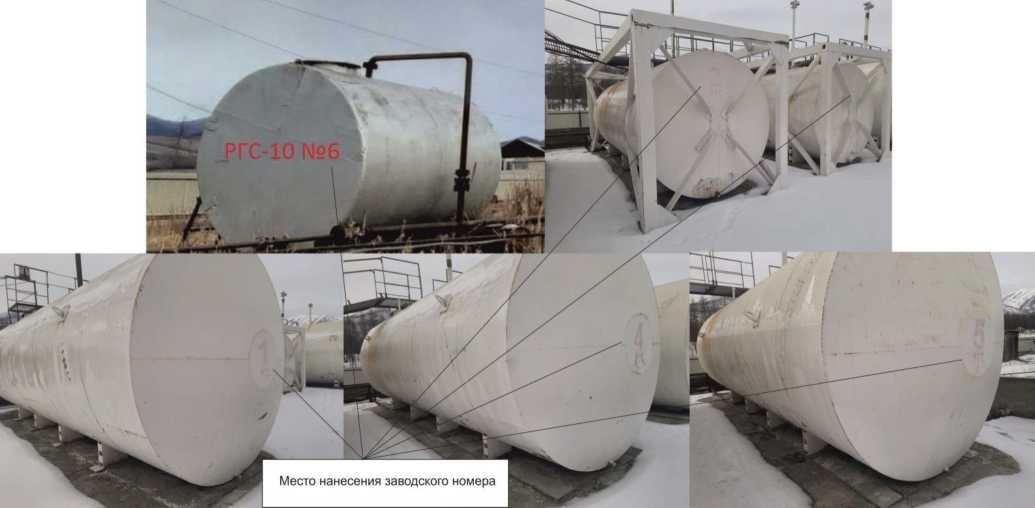

Общий вид резервуаров с указанием места нанесения заводских номеров приведен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид резервуаров горизонтальных стальных цилиндрических РГС с указанием места нанесения заводских номеров
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение | ||
| Модификация | РГС-10 | РГС-20 | РГС-50 |
| Номинальная вместимость, м3 | 10 | 20 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), % | ±0,25 | ||
| Средний срок службы, лет, не менее | 50 | ||
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -55 до +50 от 84,0 до 106,7 | ||
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
Сведения о методиках (методах) измерений приведены в разделе 9 паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
