| Номер в госреестре | 90590-23 |
| Наименование СИ | Сигнализаторы загазованности оксидом углерода |
| Обозначение типа СИ | СЗ-2ДВ |
| Изготовитель | Общество с ограниченной ответственностью "Центр Инновационных Технологий-Плюс" (ООО "ЦИТ-Плюс"), г. Саратов |
| Год регистрации | 2023 |
| Срок свидетельства | 28.11.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сигнализаторы загазованности оксидом углерода СЗ-2ДВ (далее - сигнализаторы) предназначены для непрерывного автоматического контроля концентрации оксида углерода (угарный газ, далее - СО) в воздухе рабочей зоны помещений и выдачи сигнала, соответствующего обнаруженной концентрации, на промышленных предприятиях и в помещениях коммунально-бытового назначения.
Сигнализаторы представляют собой стационарные автоматические приборы непрерывного действия.
Принцип действия сигнализаторов основан на преобразовании концентрации газа в электрический сигнал: сигнализаторы должны обнаруживать содержания оксида углерода в окружающем воздухе и формировать выходные сигналы в соответствии с логикой работы.
Способ отбора пробы - диффузионный.
Условные обозначения и наименования исполнений сигнализаторов приведены в таблице 1.
Таблица 1 - Условные обозначения и наименования исполнений сигнализаторов.
| Условное обозначение | Наименование исполнения | Тип датчика |
| ЯБКЮ.421453.002-15 | СЗ-2ДВ-420/24 | электрохимический |
| ЯБКЮ.421453.002-17 | СЗ-2ДВ-485/24 |
Сигнализаторы исполнения СЗ-2ДВ-485/24 обеспечивают выдачу цифровых сигналов
по интерфейсу RS-485 (с протоколом MODBUS), исполнения СЗ-2ДВ-420/24 -унифицированного аналогового токового сигнала (4-20) мА.
Конструктивно сигнализаторы выполнены в виде единого конструктивного блока в корпусе взрывозащищенного исполнения.

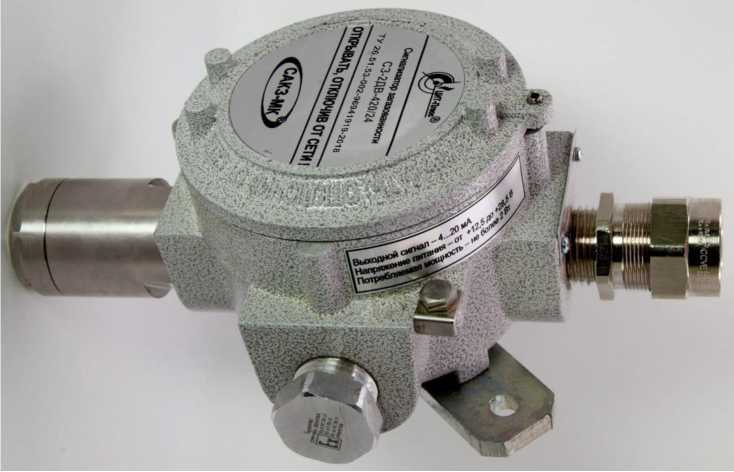

Общий вид сигнализаторов приведен на рисунке 1.
Знак поверки может наноситься в виде наклейки (пломбы с изображением знака поверки) в месте, указанном на рисунке 2 - на обратной стороне пломбирующей от несанкционированных действий наклейки после выхода из производства (за сгибом). Заводские номера в виде цифрового обозначения, состоящие из арабских цифр, наносятся ударным способом на маркировочную табличку в месте, указанном на рисунке 2.
Пломбирование от несанкционированных действий предусмотрено с помощью пломбирующей наклейки. Места обозначены на рисунке 2.

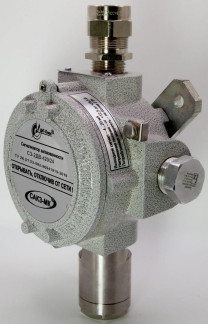

Рисунок 1 - Общий вид сигнализаторов
Место установки наклейки (пломбы с изображением знака поверки)
Место пломбирования после выхода из производства
Место нанесения знака утверждения типа
Место нанесения заводского номера

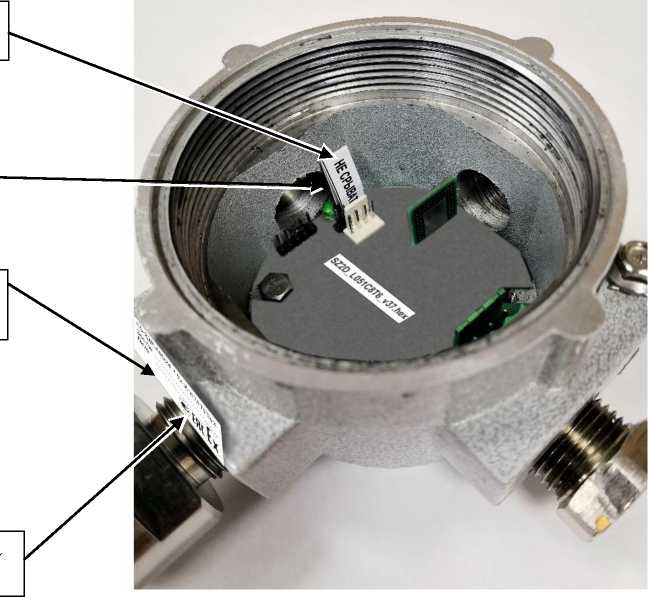

Рисунок 2 - Место нанесения заводского номера, знака утверждения типа, знака поверки и пломбирующей наклейки
Сигнализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для непрерывного автоматического контроля концентрации определяемых компонентов в воздухе.
Встроенное ПО сигнализаторов является метрологически значимым и обеспечивает выполнение следующих основных функций:
- обработку измерительной информации от первичного измерительного преобразователя (датчика);
- формирование унифицированного аналогового токового сигнала (4-20) мА для исполнения СЗ-2ДВ-420/24;
- формирование выходного сигнала в формате цифрового интерфейса связи для исполнения СЗ-2ДВ-485/24.
- проведение настройки сигнализатора;
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Наименование параметра или характеристики | Значение |
| Идентификационное наименование ПО | SZ2D_L051C8T6_v37.hex |
| Номер версии (идентификационный номер) ПО | 37 |
| Цифровой идентификатор ПО |
Таблица 3 - Метрологические характеристики_____
| Наименование параметра или характеристики | Значение |
| Диапазон измерений концентрации СО, мг/м3 | от 0 до 200 |
| Пределы допускаемой основной абсолютной погрешности, мг/м3: Ад, в диапазоне от 0 до 50 мг/м3 включ. Ад, в диапазоне св. 50 до 200 мг/м3 | ±5 ±25 |
| Время установления рабочего режима (время прогрева), с, не более | 230 |
| Время задержки сигнала (время установления показаний, T90), с, не более | 60 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 200х150х90 |
| Масса, кг, не более | 3,0 |
| Допустимое сопротивление нагрузки в цепи выходного сигнала постоянного тока при напряжении питания 24 В, Ом | 500 |
| Диапазон напряжений питания постоянного тока, В | от 12,5 до 25,2 |
| Максимальная потребляемая мощность, Вт, не более | 3 |
| Условия эксплуатации: Температура окружающей среды, °С: Относительная влажность воздуха (при температуре 25 °С), %, не более Атмосферное давление, кПа | от -10 до +50 98 от 86 до 106,7 |
| Маркировка взрывозащиты | 1Ex db ib IIA T6 Gb Х |
| Степень защиты по ГОСТ 14254-2015 | IP 65 |
| Средний срок службы, лет Средняя наработка до отказа, ч | 12 30000 |
наносится на маркировочную табличку методом термотрансферной печати, на титульный лист руководства по эксплуатации и паспорт типографским способом.
Таблица 5 - комплектность средства измерений
| Наименование | Обозначение | Количество |
| Сигнализатор загазованности оксидом углерода СЗ-2ДВ | в соответствии с заказом | 1 шт. |
| Руководство по эксплуатации | ЯБКЮ.421453.002-хх РЭ | 1 экз. |
| Паспорт | ЯБКЮ.421453.002-хх ПС | 1 экз. |
| Монтажный комплект | _ | 1 к-т |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации:
- ЯБКЮ.421453.002-15 РЭ «Сигнализатор загазованности оксидом углерода
СЗ-2ДВ-420/24»;
- ЯБКЮ.421453.002-17 РЭ «Сигнализатор загазованности оксидом углерода
СЗ-2ДВ-485/24».
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ 26.51.53-002-96941919-2018 Сигнализаторы загазованности оксидом углерода типа СЗ-2. Технические условия.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
