| Номер в госреестре | 90591-23 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС |
| Изготовитель | Акционерное общество "Нефтебаза "Красный Яр" (АО "Нефтебаза "Красный Яр"), Новосибирская обл., Новосибирский р-н, п. Красный Яр |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары изготовлены в следующих модификациях: РВС-400, РВС-3000 и представляют собой стальные вертикальные конструкции цилиндрической формы со стационарной крышей без понтона наземного расположения с номинальными вместимостями 400 и 3000 м3 соответственно.
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены на цилиндрическую стенку резервуаров аэрографическим способом.
Нанесение знака поверки на средство измерений не предусмотрено.
К резервуарам данного типа относятся резервуары РВС-400 зав.№№ 72, 73, РВС-3000 зав.№№ 9, 10, расположенные на территории АО «ННК-Хабаровский нефтеперерабатывающий завод» по адресу: Хабаровский край, г. Хабаровск, ул. Металлистов, 17.

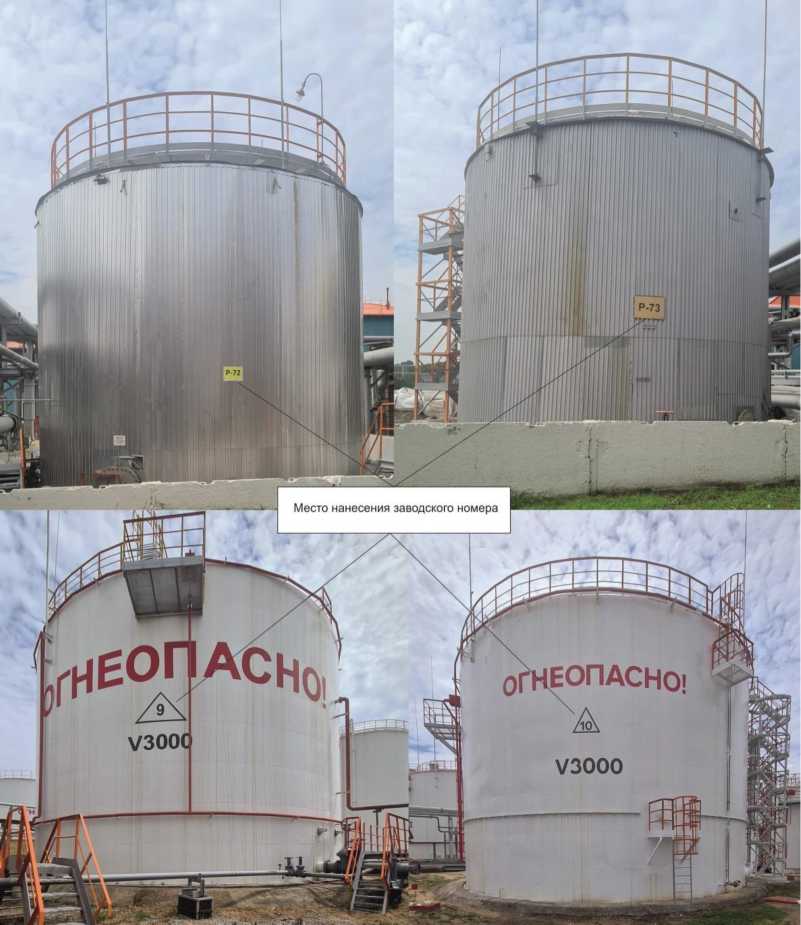

Общий вид резервуаров с указанием места нанесения заводских номеров приведен на рисунке 1.
Рисунок 1 - Общий вид резервуаров вертикальных стальных цилиндрических РВС с указанием места нанесения заводских номеров
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение | |
| Модификация | РВС-400 | РВС-3000 |
| Номинальная вместимость, м3 | 400 | 3000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,20 | ±0,15 |
| Средний срок службы, лет, не менее | 3 | 0 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -60 до +50 от 84,0 до 106,7 | |
наносится на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в разделе 7 паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
