| Номер в госреестре | 90595-23 |
| Наименование СИ | Барьеры искрозащиты |
| Обозначение типа СИ | АВИС |
| Изготовитель | Общество с ограниченной ответственностью "Ступинский электротехнический завод" (ООО "СТЭЗ"), Московская обл., г.о. Ступино, д. Шматово |
| Год регистрации | 2023 |
| Срок свидетельства | 30.11.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Барьеры искрозащиты АВИС (далее - барьеры) предназначены для измерений и преобразований входных аналоговых сигналов силы постоянного электрического тока, постоянного электрического напряжения и электрического сопротивления постоянного тока, в том числе от термоэлектрических преобразователей и термопреобразователей сопротивления в электрические выходные сигналы силы постоянного электрического тока из взрывоопасной зоны в безопасную зону, обеспечивая искробезопасные электрические параметры устройств.
Принцип действия барьеров основан на измерении и преобразовании входных аналоговых сигналов в виде силы постоянного электрического тока, постоянного электрического напряжения и электрического сопротивления постоянного тока, обработке и выдаче пропорциональных входному сигналу электрических выходных сигналов силы постоянного тока.
Конструктивно барьеры выполнены в виде печатной платы, размещенной в малогабаритном корпусе из термопластических и полимерных материалов. В корпусе закреплены металлические винтовые или пружинные клеммные зажимы для присоединения подводящих проводников и кабелей питания.
Барьеры выпускаются в нескольких модификациях отличающихся друг от друга характеристиками и функциональным назначением барьеров. Структурная схема наименования барьеров представлена на рисунке 1.
На барьеры наносится полная информация о модификации, его функционал, заводской номер, наименование предприятия изготовителя. Функционал представлен в виде структурной схемы и закодирован в наименовании барьеров. Общий вид барьеров представлен на рисунке 2. Места нанесения маркировки, заводского номера и пломбировка барьеров представлены на рисунке 3.
Нанесение знака утверждения типа и знака поверки на средство измерений не предусмотрено.
Барьеры устанавливаются на DIN-рейку.
АВИС I_ - II - III
IV - V
Наименование серии |
Ширина корпуса
12 - ширина 12,5 мм;
17 - ширина 17,5 мм.
RPSSI - повторитель питания для ввода аналоговых сигналов (разделительный усилитель питания);
IDS - преобразователь для вывода аналоговых сигналов (разделительный усилитель выхода);
RTD - входной сигнал от термометров сопротивлений:
RTD - 1 входной канал;
2RTD - 2 входных канала;
TC - входной сигнал от термопар:
TC - 1 входной канал;
2TC - 2 входных канала;
I - 1 входной канал по току;
2I - 2 входных канала по току;
Тип выходного сигнала для RTD и ТС:
I - 1 выходной канал по току;
2I - 2 выходных канала по току;
I - 1 выходной канал по току;
2I - 2 выходных канала по току;
Тип градуировки для RTD:
С - при заказе указывается тип градуировки RTD;
Для ТС не указывается
Тип исполнения
N - отсутствие функциональной безопасности (SIL);
Не указывается - наличие функциональной безопасности (SIL) кроме моделей: АВИС12-IDS-2I-2I; ABHCI2-RTD-I-C; ABИС17-2RTD-2I-C; АВИС12-2ТС-21; АВИС12-ТС4
Рисунок 1 - Структурная схема наименования барьеров

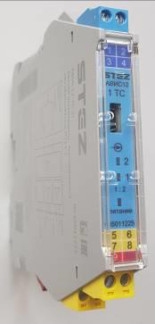

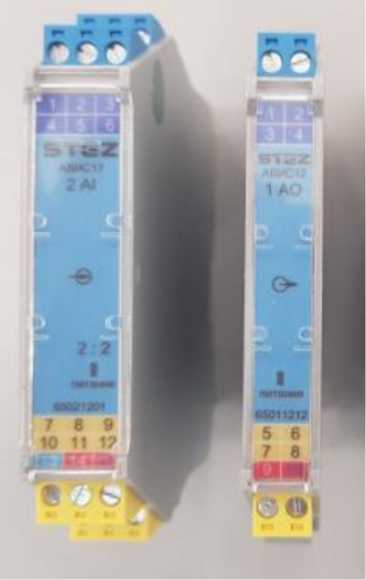

Рисунок 2 - Общий вид барьеров
им»

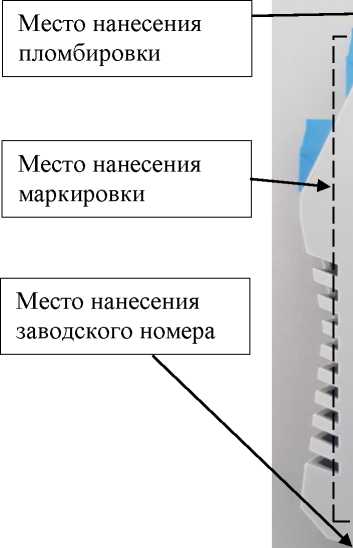

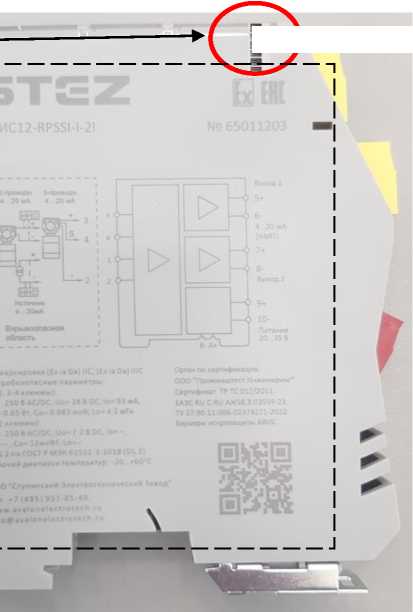

Рисунок 3 - Места нанесения маркировки, заводского номера и пломбирования
Программное обеспечение (далее - ПО) барьеров состоит из двух частей: встроенного системного программного обеспечения (ВСПО) и внешнего ПО «СТЭЗ (Авалон) Конфигуратор температурных преобразователей».
ВСПО является метрологически значимым и устанавливается на заводе изготовителе в энергонезависимую память барьеров с функциональным назначением RTD и TC. Конфигурирование барьеров производится через технологический порт USB на лицевой панели барьеров. Ограничение доступа к технологическому порту USB осуществляется с помощью пломбирования лицевой крышки.
Барьеры с функциональным назначением RPSSI и IDS не имеют в составе ПО.
Внешнее ПО не является метрологически значимым и предназначено для конфигурирования барьеров.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение | |
| Встроенное ПО | Внешнее ПО | |
| Идентификационное наименование ПО | АВИС Firmware | СТЭЗ (Авалон) Конфигуратор температурных преобразователей |
| Номер версии (идентификационный номер ПО) | - | - |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Назначение модификации | Диапазоны входного сигнала | Диапазоны выходного сигнала, мА | Пределы допускаемой основной приведенной к верхнему пределу диапазона выходного сигнала основной погрешности преобразований,% | Пределы допускаемой дополнительной приведенной к верхнему пределу диапазона выходного сигнала дополнительной погрешности преобразований от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1°С, % |
| RPSSI | от 4 до 20 мА | от 4 до 20 | ± 0,1 | ± 0,005 |
| IDS | от 4 до 20 мА | от 4 до 20 | ± 0,1 | ± 0,005 |
| RTD | от 0,01 до 10 кОм1) | от 4 до 20 | ± 0,1 | ± 0,005 |
| TC | от -1000 до +1000 мВ2) | от 4 до 20 | ± 0,1 | ± 0,005 |
| 1) Диапазоны входного сигнала соответствуют диапазонам номинальных статических характеристик термопреобразователей сопротивления Pt100, Pt1000, Ni100, Ni1000, Cu50, Cu53, Cu100 по ГОСТ 6651-2009. 2) Диапазоны входного сигнала соответствуют диапазонам номинальных статических характеристик преобразователей термоэлектрических B, E, J, K, N, R, S, T, L по ГОСТ 8.585-2001. | ||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 20 до 35 |
| Габаритный размеры (ширинахвысотахглубина), мм, не более: - для АВИС12 - для АВИС17 | 12,5х108,0х118,0 17,5x108,0x118,0 |
| Масса, кг, не более | 0,25 |
| Нормальные условия измерений: - температура окружающей среды, °C - относительная влажность, % | от +10 до +30 от 10 до 90 |
| Рабочие условия измерений: - температура окружающей среды, °C - относительная влажность (без конденсации), % | от -20 до +60 от 5 до 95 |
| Маркировка взрывозащиты | [Ex ia Ga] IIC |
| Средняя наработка на отказ, ч | 100 000 |
| Средний срок службы, лет | 15 |
наносится на титульный лист эксплуатационной документации типографским.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Барьеры искрозащиты АВИС | _* | 1 шт. |
| Технический паспорт | - | 1 экз. |
| Руководство по эксплуатации | РЭ 27.90.11-006-02374271-2022 | 1 экз. |
| Кабель для программирования miniUSB | USB-A-M-PROG-ADR № 65000175 | По заказу |
| ПО для конфигурации | СТЭЗ (Авалон) Конфигуратор температурных преобразователей | По заказу |
| Примечание: обозначение изменяется в зависимости от модификации. | ||
приведены в разделе 2 руководства по эксплуатации.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1А0-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 27.90.11-006-02374271-2022 «Барьеры искрозащиты АВИС. Технические условия».
