Камеры тепловизионные GUIDE T (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
| Номер в госреестре | 90596-23 |
| Наименование СИ | Камеры тепловизионные |
| Обозначение типа СИ | GUIDE T |
| Изготовитель | Общество с ограниченной ответственностью "ГК РЕСУРС" (ООО "ГК РЕСУРС"), г. Москва; Компания Wuhan Guide Sensmart Tech Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 30.11.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Камеры тепловизионные GUIDE T (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее монитора персонального компьютера. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Камеры тепловизионные GUIDE T изготавливаются в следующих моделях: T400, T600, T610, T800. Модели тепловизоров отличаются друг от друга по метрологическим и техническим характеристикам.
Камеры тепловизионные GUIDE T конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся вращающийся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, лазерный целеуказатель и фонарь. На нижней части корпуса распложены монтажные отверстия. На верхней части корпуса расположены кнопки управления, видеоискатель, кнопка включения/выключения и переключатель режимов. В боковой части корпуса тепловизора расположены разъемы интерфейсов (HDMI, USB Type C, RJ45) и зарядного устройства.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана на съемную карту памяти типа microSD, передана посредством прямого подключения к USB-порту, при помощи беспроводной связи по Wi-Fi или Bluetooth-подключения.

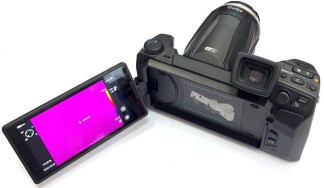

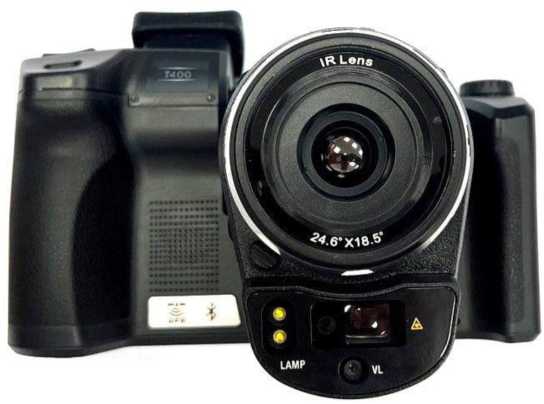

Фотографии общего вида камер тепловизионных GUIDE T приведены на рисунке 1.
Рисунок 1 - Общий вид камер тепловизионных GUIDE T

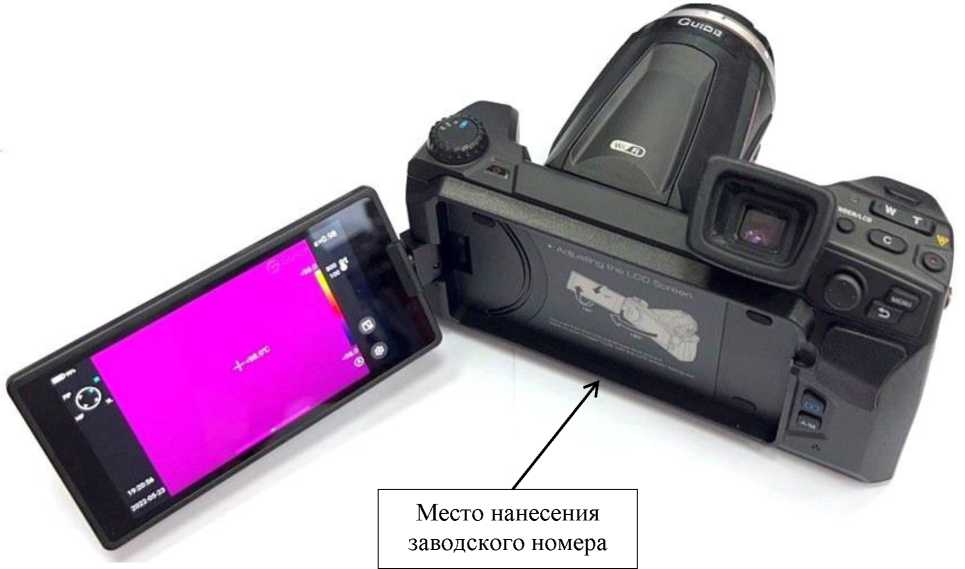

Пломбирование тепловизоров не предусмотрено. Заводской номер камер тепловизионных GUIDE T в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на корпус тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
|
Таблица 1 - Идентификационные данные ПО камер тепловизионных G |
UIDE T |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
V2.0.16 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Автономное программное обеспечение Thermo Tools устанавливается на персональный компьютер и обеспечивает просмотр изображения в реальном времени, съемку изображений, запись видео, получение тревожных оповещений и другие функции на компьютере.
Метрологические и основные технические характеристики камер тепловизионных GUIDE T в зависимости от модели приведены в таблицах 2-5.
Таблица 2 - Метрологические характеристики камер тепловизионных GUIDE T моделей T400, T600
|
Наименование характеристики |
Значение (в зависимости от модели) |
|
|
T400 |
T600 |
|
|
Диапазон измерений температуры*-*), °С |
от -20 (-40**) до +150 от +100 до +800 от +700 до +2000 (опционально, при использовании высокотемпературной линзы) |
|
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -40 до +100 °С включ. |
±2,0 |
|
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 |
|
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,04 (< 0,03 опционально) |
< 0,035 (< 0,03 опционально) |
|
Спектральный диапазон, мкм |
от 7,0 до 15,0 |
|
|
Углы поля зрения, градус по горизонтали х градус по вертикали (в зависимости от используемого объектива): - стандартный объектив - широкоугольный объектив - телеобъектив - ультра-телеобъектив |
25,0°х19,0° 45,0°х34,0° 11,0°х9,0° 7,0°х6,0° |
|
|
Фокусное расстояние, мм (в зависимости от используемого объектива): - стандартный объектив - широкоугольный объектив - телеобъектив - ультра-телеобъектив |
15 7,8 33 50,7 |
25 13 55 85 |
|
Пространственное разрешение, мрад (в зависимости от используемого объектива): |
||
|
Наименование характеристики |
Значение (в зависимости от модели) |
|
|
T400 |
T600 |
|
|
- стандартный объектив |
1,13 |
0,68 |
|
- широкоугольный объектив |
2,19 |
1,31 |
|
- телеобъектив |
0,52 |
0,31 |
|
- ультра-телеобъектив |
0,34 |
0,2 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
|
Примечание: (*) - переключается вручную или автоматически (** ) - по дополнительному заказу |
||
Таблица 3 - Метрологические характеристики камер тепловизионных GUIDE T моделей T610,
T800
|
Наименование характеристики |
Значение (в зависимости от модели) |
|
|
T610 |
T800 |
|
|
Диапазон измерений температуры^), °С |
от -20 (-40**) до +150 от +100 до +800 от +700 до +2000 (опционально, при использовании высокотемпературной линзы) |
|
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -40 до +60 °С включ. - в диапазоне св. +60 до +100 °С включ. |
±2,0 ±1,0 |
|
|
Пределы допускаемой относительной погрешности измерений температуры, %: - в диапазоне св. +100 до +800 °С включ. - в диапазоне св.+800 °С |
±1,0 ±2,0 |
|
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,03 |
|
|
Спектральный диапазон, мкм |
от 7,0 до 15,0 |
|
|
Углы поля зрения, градус по горизонтали х градус по вертикали (в зависимости от используемого объектива): - стандартный объектив - широкоугольный объектив - телеобъектив - ультра-телеобъектив |
25,0°х19,0° 45,0°х34,0° 11,0°х9,0° 7,0°х6,0° |
25,0°х19,0° 45,0°х34,0° 15,0°х11,0° 9,0°х7,0° |
|
Фокусное расстояние, мм (в зависимости от используемого объектива): - стандартный объектив - широкоугольный объектив - телеобъектив - ультра-телеобъектив |
25 13 55 85 |
28 15 45 75 |
|
Наименование характеристики |
Значение (в зависимости от модели) |
|
|
T610 |
T800 |
|
|
Пространственное разрешение, мрад (в зависимости от используемого объектива): - стандартный объектив - широкоугольный объектив - телеобъектив - ультра-телеобъектив |
0,68 1,31 0,31 0,2 |
0,43 0,8 0,27 0,16 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
Примечание:
(*) - переключается вручную или автоматически
(**) - по дополнительному заказу
Таблица 4 - Основные технические характеристики камер тепловизионных GUIDE T моделей T400, T600
|
Наименование характеристики |
Значение (в зависимости от модели) |
|
|
T400 |
T600 |
|
|
Количество пикселей матрицы детектора, пиксели^пиксели |
384x288 |
640x480 |
|
Шаг пикселя матрицы детектора, мкм |
10 |
|
|
Масса, кг, не более |
1,35 |
|
|
Запись изображений или частота обновлений, Гц |
9 или 30 |
|
|
Габаритные размеры, мм (длина х ширина х высота), не более |
206x145x135 |
|
|
Напряжение питания, В |
12 |
|
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -25 до +50 от 10 до 95 (без конденсации) |
|
|
Средняя наработка до отказа, ч, не менее |
15 000 |
|
|
Средний срок службы, лет, не менее |
5 |
|
Таблица 5 - Основные технические характеристики камер тепловизионных GUIDE T моделей T610, T800
|
Наименование характеристики |
Значение (в зависимости от модели) |
|
|
T610 |
T800 |
|
|
Количество пикселей матрицы детектора, пикселихпиксели |
640x480 |
1024x768 |
|
Шаг пикселя матрицы детектора, мкм |
10 |
|
|
Масса, кг, не более |
1,35 |
|
|
Запись изображений или частота обновлений, Гц |
9 или 30 |
|
|
Габаритные размеры, мм (длина х ширина х высота), не более |
206x145x135 |
206x169x135 |
|
Напряжение питания, В |
12 |
|
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -25 до +50 от 10 до 95 (без конденсации) |
|
|
Наименование характеристики |
Значение (в зависимости от модели) |
|
|
T610 |
T800 |
|
|
Средняя наработка до отказа, ч, не менее |
15 000 |
|
|
Средний срок службы, лет, не менее |
5 |
|
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Камера тепловизионная |
GUIDE T (обозначение модели в соответствии с заказом) |
1 шт. |
|
Руководство по эксплуатации на камеры тепловизионные GUIDE T (на русском языке) |
- |
1 экз. |
|
Аккумулятор |
- |
2 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
SD-карта |
- |
1 шт. |
|
Ремень наплечный |
- |
1 шт. |
|
USB-кабель (Тип С) |
- |
1 шт. |
|
HDMI кабель |
- |
1 шт. |
|
Транспортировочный кейс |
- |
1 шт. |
|
Сетевой кабель |
- |
1 шт. |
|
Широкоугольный объектив |
- |
1 шт(* *) |
|
Телеобъектив |
- |
1 шт.( **) |
|
Ультра-телеобъектив |
- |
1 шт.(* *) |
|
(**) ... _ _ .... ( ) - по дополнительному заказу |
||
приведены в разделе 5 Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.66-001-29478099-2023 Камеры тепловизионные GUIDE T. Технические условия.
