Комплексы автоматизированные измерительно-управляющие КИ-СКУ СПОВ, 90607-23

Назначение

Комплексы автоматизированные измерительно-управляющие КИ-СКУ СПОВ (далее -комплексы) предназначены для измерений сигналов силы постоянного электрического тока, контроля и хранения измеренных параметров оборудования «Системы контроля и управления системы предварительного охлаждения воздуха», обеспечивающей охлаждения сжатого воздуха, поступающего из воздушного компрессора в блок комплексной очистки в составе воздухораспределительной установки А-8 (далее - ВРУ А-8) ООО «Иркутский завод полимеров».

Описание

Комплексы входят в состав автоматизированной системы управления технологическими процессами (АСУТП) ВРУ А-8 ООО «Иркутский завод полимеров» и включает в себя измерительно-управляющую часть системы контроля и управления (далее -СКУ) системы предварительного охлаждения воздуха (далее - СПОВ).

Комплексы обеспечивают измерение рабочих параметров оборудования в процессе его эксплуатации, визуализацию измеренных параметров и реализацию алгоритмов управления оборудованием, на основе информации от первичных измерительных преобразователей, работающих в составе оборудования СКУ СПОВ.

Комплексы представляют собой совокупность технических средств, обеспечивающих функции по сбору измерительной информации, ее визуализации и выдаче управляющих воздействий на исполнительные механизмы в том числе:

- линий связи, соединяющих измерительные модули станции распределенного ввода-вывода Simatic ET200SP (регистрационный № 74165-19) с датчиками;

- модулей гальванической развязки типа КА5013Ех-11 (регистрационный № 74888-19), стоящих на входе каждого измерительного канала.

- измерительных модулей 6ES7134-6TD00-0CA1 (регистрационный № 74165-19) в составе станции распределенного ввода-вывода ET200SP. Измерительные модули осуществляют циклический опрос измерительного оборудования, прием и преобразование токовых сигналов от датчиков давления и температуры в выходной код и передачу их в центральный процессор автоматизации комплекса по стандарту промышленного протокола обмена семейства «Industrial Ethernet»;

- центрального процессора CPU 1512SP CP-1 PN и коммуникационного модуля 6ES7137-6AA01-0BA0 (регистрационный № 74165-19) в составе станции распределенного ввода-вывода ET200SP, решающих задачи цифровой обработки принятых сигналов, выдачу управляющих воздействий на объекты управления СПОВ, диагностику линий связи КИП с модулями ввода-вывода, выдачу информации на верхний уровень АСУТП;

- цветной сенсорной панели управления серии TP900 Comfort, 9", обеспечивающей отображение мнемосхем с:

- показаниями обработанных сигналов КИП;

- показаниями состояний компрессорных агрегатов, насосных агрегатов;

- настройки технологических параметров СКУ СПОВ, аварийных порогов КИП и аварийных параметров СКУ СПОВ;

- отображение в графическом виде основных оперативных данных давления и температуры воздуха, хладагента, холодоносителя и других параметров СПОВ, необходимых для ее эксплуатации.

Комплексы обеспечивает измерение, вычисление, индикацию и автоматическое обновление данных измерений на экране панели управления

- давления хладагента, МПа;

- температуры хладагента, холодоносителя и воздуха, °С;

Все электронное оборудование комплексов размещается в специализированном шкафу автоматизации.

Заводские номера комплексов №№ 1982-2022, 1983-2022, наносятся типографским способом на табличку, прикрепленную к лицевой панели шкафа измерительного комплекса и в паспорте комплекса, нанесение знака поверки на корпус шкафа СИ не предусмотрено.

Внешний вид шкафа с указанием места нанесения заводского номера приведен на рисунке 1.

Место нанесения заводского номера

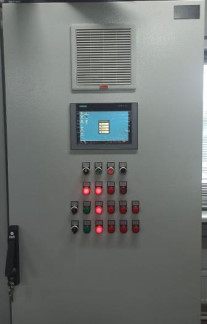

Рисунок 1 - Внешний вид шкафа КИ-СКУ СПОВ

Пломбирование не предусмотрено.

Программное обеспечение

Комплексы автоматизированные измерительно-управляющие КИ - СКУ СПОВ работают под управлением программного проекта, сконфигурированного под задачи управления оборудованием «Системы предварительного охлаждения воздуха» в составе ВРУ А-8 ООО «Иркутский завод полимеров». Проект разработан на базе инженерного ПО Siemens TIA Portal (версия 17), в составе которого имеется:

- пакет разработки Step7 Professional (версия 17) для разработки программного обеспечения контроллера ET200SP CPU 1512SP-1 PN;

- пакет разработки WinCC Comfort (версия 17) для разработки визуализации панели оператора Siemens TP900 Comfort

Метрологически значимая часть программного обеспечения находится во встроенном программном обеспечении (далее - ВПО) измерительных модулей в составе станции распределенного ввода-вывода Simatic ET200SP, устанавливаемое в энергонезависимую память модулей в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. Возможности, средства и интерфейсы для изменения ВПО отсутствуют.

Защита от несанкционированного изменения алгоритмов измерений, преобразования и вычисления параметров обеспечивается системой электронного паролирования доступа к интерфейсу ПО, параметры настроек измерительных каналов и результатов измерений закрыты персональным паролем.

Таблица 1 - Идентификационные данные ПО

Уровень защиты программного обеспечения «высокий» в соответствии с Р50.2.077-2014

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Комплектность

Таблица 4 - Комплектность средства измерений

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации.

Сведения о методах измерений

изложены в разделе «Работа с СКУ СПОВ» документа ФПГР.067/2.2022.000.АТХ1.ИЗ.1.

Нормативные документы

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1-10-16 до 100 А».
