Трансформаторы тока LZZBJ9, 90613-23

Назначение

Трансформаторы тока LZZBJ9 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов основан на явлении взаимной индукции.

Трансформаторы состоят из магнитопровода с двумя или пятью вторичными обмотками, которые залиты эпоксидной смолой.

Трансформаторы по принципу конструкции - опорные, с литой изоляцией.

Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок, каждая с отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Крышка, закрывающая зажимы, имеет возможность пломбировки для исключения несанкционированного доступа.

Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью четырех болтов. Заземляющий зажим находится на опорной плите трансформаторов.

К трансформаторам данного типа относятся трансформаторы тока следующих модификаций: LZZBJ9-36/250W3h зав. № 8209486101, 8209486102, 8209486103, 8209486201, 8209486202, 8209486203, 8209487401, 8209487402, 8209487403, 8209487404, 8209487405, 8209487406, 8209487407, 8209487408, 8209487409, 8209487501, 8209487502, 8209487503, 8209487504, 8209487505, 8209487507, 8209487508, 8209487509, 8209487510; LZZBJ9-36/250W3b зав. № 8209487101, 8209487102, 8209487103, 8209487104, 8209487105, 8209487106, 8209487201, 8209487202, 8209487203, 8209487204, 8209487205, 8209487206, 8209487301,

8209487302, 8209487303, 8209487304, 8209487305, 8209487306, 8209487307, 8209487308,

8209487309, 8209487310, 8209487311, 8209487313, 8209487314, 8209487315, 8209487316,

8209487317, 8209487318, 8209487319, 8209487321, 8209487322, 8209487323, 8209487324,

8209487325, 8209487326, 8209487327, 8209487328, 8209487329, 8209487330, 8209487331,

8209487332, 8209487333, 8209487334, 8209487335, 8209487336, 8209487337, 8209487338,

8209487339, 8209487340, 8209487341, 8209487342, 8209487343, 8209487344, 8209487345,

8209487346, 8209487347, 8209487601, 8209487602, 8209487603, 8209487604, 8209487605,

8209487606, 8209487607, 8209487608, 8209487609, 8209487610, 8209487611, 8209487612,

8209487613, 8209487614, 8209487615.

Общий вид трансформаторов и места пломбирования представлены на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер трансформатора нанесен типографическим способом в цифровом формате на самоклеящуюся информационную табличку (шильд) на корпусе.

Место нанесения заводского номера

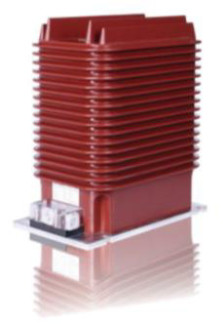

Рисунок 1 - Общий вид трансформатора тока LZZBJ9, обозначение места пломбировки от несанкционированного доступа, и места нанесения заводского номера

Технические характеристики

Таблица 1 - Метрологические характеристики

Продолжение таблицы 1

Продолжение таблицы 1

Таблица 2 - Технические характеристики

Знак утверждения типа

наносится в паспорт трансформатора тока типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе «Введение» в инструкции по установке, эксплуатации и техническому обслуживанию.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
