Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК "Башнефть" (БНД Нижневартовский ЦЭЭ) Обозначение отсутствует, 90616-23

Назначение

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО АНК «Башнефть» (БНД Нижневартовский ЦЭЭ) (далее по тексту -АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

1-й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

2-й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя сетевые индустриальные контроллеры СИКОН С70 (далее-УСПД), каналообразующую аппаратуру, технические средства приема-передачи данных.

3-й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных, расположенный в Центре обработки данных филиала ПАО АНК «Башнефть» «Башнефть-Уфанефтехим» (сервер ИВК), сервера баз данных, расположенные в Нижневартовском (СБД), Уфимском (СБДу) цехах по эксплуатации электрооборудования, устройства синхронизации времени типа УСВ-2 (УСВ), автоматизированные рабочие места (АРМ), программное обеспечение (ПО) «Пирамида 2000, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе со счетчиков:

- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;

- средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность;

Для ИК, в состав которых входит УСПД, цифровой сигнал с выходов счетчиков поступает на входы УСПД, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, накопление, хранение и передача накопленных данных на верхний уровень АИИС КУЭ, а также отображение информации по подключенным к УСПД устройствам.

Для ИК, в состав которых не входит УСПД, цифровой сигнал с выходов счетчиков поступает на верхний уровень АИИС КУЭ.

На верхнем - третьем уровне АИИС КУЭ СБД производит сбор результатов измерений, состояния средств и объектов измерений, и передачу полученной информации на сервер ИВК, где выполняется дальнейшая обработка измерительной информации, в частности, хранение измерительной информации, ее накопление, оформление отчетных документов, отображение информации на мониторах АРМ.

Сервер ИВК обеспечивает прием измерительной информации в виде XML-файлов установленных форматов от АИИС КУЭ утвержденного типа третьих лиц посредством электронной почты сети Internet в соответствии с Приложением № 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

Передача информации из сервера ИВК в ПАК АО «АТС», в филиал АО «СО ЕЭС» и смежным субъектам ОРЭМ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде XML-файлов установленных форматов, подписанных при необходимости электронноцифровой подписью, в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

Результаты измерений электроэнергии передаются в целых числах кВт^ч и соотнесены с единым календарным временем.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВКЭ, ИВК). АИИС КУЭ оснащена устройствами синхронизации времени, которые осуществляют синхронизацию шкалы времени СБД, СБДу и синхронизирующие собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС.

Периодичность сравнения шкалы времени СБД, СБДу со шкалой времени соответствующего УСВ, осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы времени СБД или СБДу от шкалы времени УСВ более ± 1 с, выполняется синхронизация шкалы времени СБД или СБДу.

Сравнение шкалы времени сервера ИВК и СБДу осуществляется каждый сеанс связи, но не реже 1 раза в сутки. При обнаружении расхождения шкалы времени сервера ИВК от шкалы времени СБДу более ± 1 с, выполняется синхронизация шкалы времени сервера ИВК.

Сравнение шкалы времени УСПД и СБД осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы времени УСПД от шкалы времени СБД на величину, превышающую ±2 с выполняется синхронизация шкалы времени УСПД.

Для ИК, в состав которых входит УСПД, сравнение шкалы времени счетчиков со шкалой времени УСПД осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы счетчика от шкалы времени УСПД на величину, превышающую ±2 с выполняется синхронизация шкалы времени счетчика.

Для ИК, в состав которых не входит УСПД, сравнение шкалы времени счетчиков и шкалы времени соответствующего сервера баз данных осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы счетчика от шкалы времени СБД на величину, превышающую ±2 с выполняется синхронизация шкалы времени счетчика.

Журналы событий счетчиков, УСПД, сервер ИВК, СБД, СБДу отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Заводской номер 01/23 АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус сервера ИВК.

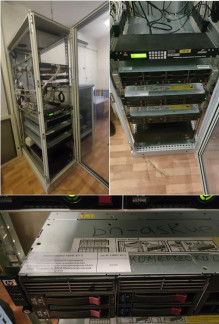

Общий вид сервера ИВК АИИС КУЭ с указанием места нанесения заводского номера представлен на рисунке 1.

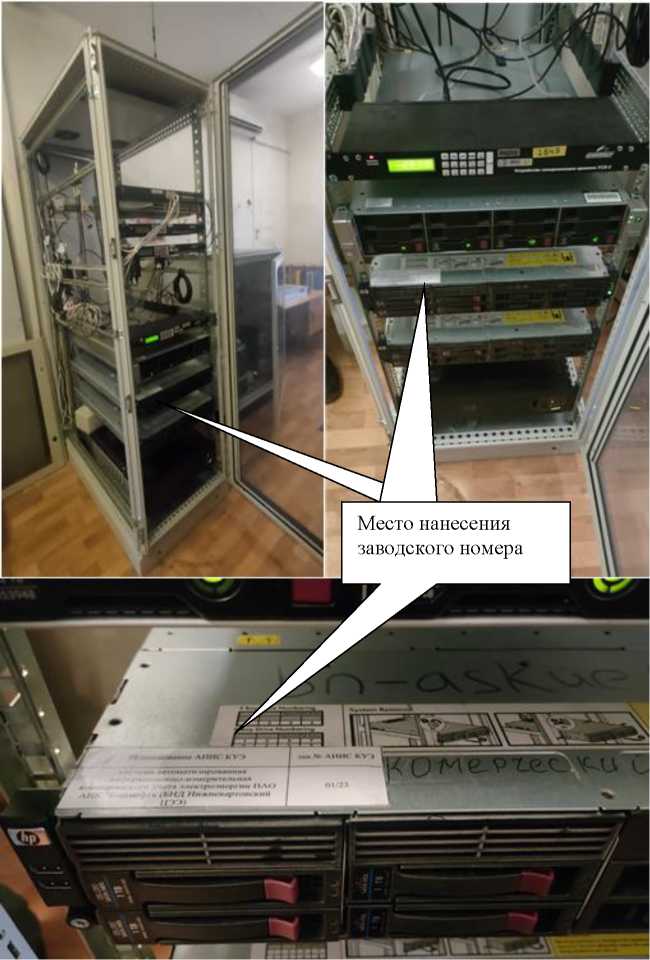

Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «Пирамида 2000». Уровень защиты от непреднамеренных и преднамеренных изменений ПО соответствует уровню -«высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Технические характеристики

Состав измерительных каналов АИИС КУЭ приведен в таблице 2.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

Продолжение таблицы 2

сервер

Продолжение таблицы 2

Примечания:

1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

2. Допускается замена УСВ, УСПД на аналогичные утвержденных типов.

3. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

4. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ

Таблица 4 - Основные технические характеристики ИК АИИС КУЭ

Продолжение таблицы 4

Надежность системных решений:

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

Регистрация событий:

- в журнале событий счетчика:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчике, УСПД

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

- электросчетчика;

- промежуточных клеммников вторичных цепей напряжения;

- испытательной коробки;

- УСПД;

- серверов.

- защита информации на программном уровне:

- результатов измерений (при передаче, возможность использования цифровой подписи);

- установка пароля на счетчик;

- установка пароля на серверах;

- установка пароля УСПД.

Знак утверждения типа

наносится на титульные листы формуляра на АИИС КУЭ типографским способом.

Комплектность

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Сведения о методах измерений

приведены в документе "Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ПАО АНК «Башнефть» (БНД Нижневартовский ЦЭЭ). МВИ 26.51/233/23, аттестованном ООО «Энерготестконтроль», аттестат аккредитации № RA.RU.312560 от 03.08.2018.

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
