| Номер в госреестре | 90634-23 |
| Наименование СИ | Термометры биметаллические |
| Обозначение типа СИ | МЕТЕР ТБ |
| Изготовитель | Общество с ограниченной ответственностью "МЕТЕР" (ООО "МЕТЕР"), Новгородская обл., Новгородский р-н, д. Новая Мельница |
| Год регистрации | 2023 |
| Срок свидетельства | 01.12.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры биметаллические МЕТЕР ТБ (далее - термометры) предназначены для измерений температуры газовых и жидких сред.
Принцип действия термометров основан на упругой деформации, возникающей под действием температуры двух прочно соединенных металлических пластин, имеющих различные коэффициенты линейного расширения. При изменении температуры металлическая спираль изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеренное значение температуры по шкале термометра.
Термометры относятся к показывающим стрелочным приборам погружного типа.
Термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой и биметаллического чувствительного элемента.
Термометры имеют модификации МЕТЕР ТБ-1, МЕТЕР ТБ-2, МЕТЕР ТБ-3, МЕТЕР ТБ-4 и МЕТЕР ТБ-5, отличающиеся друг от друга диапазонами измерений температуры, классом точности, конструктивным оформлением (диаметр корпуса, длина штока, материал корпуса и погружаемой части). Термометры изготавливаются в трех конструктивных исполнениях (радиальное, осевое и с поворотным корпусом).
Пломбирование термометров МЕТЕР ТБ-1 не предусмотрено. От несанкционированного вмешательства в конструкцию термометры МЕТЕР ТБ-1 защищены неразъемным корпусом. Защита термометров МЕТЕР ТБ-2, МЕТЕР ТБ-3, МЕТЕР ТБ-4 и МЕТЕР ТБ-5 осуществляется при помощи нанесения на кольцо (обечайку) и боковую поверхность корпуса специальной
наклейки, которая необратимо разрушается при попытке ее удаления или вскрытия (рисунок 2).
Заводской номер наносится на термометр в виде наклейки на стекло либо методом шелкографии или лазерной гравировки на циферблат (рисунок 3), что обеспечивает идентификацию каждого экземпляра термометров, возможность прочтения и сохранность номера в
процессе эксплуатации.
Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или через погружную защитную гильзу. Общий вид термометров представлен на рисунке 1.
Обозначение места нанесения знака поверки представлено на рисунке 4.
Термометр биметаллический МЕТЕР ТБ-2
Термометр биметаллический МЕТЕР ТБ-1
Термометр биметаллический МЕТЕР ТБ-3
Термометр биметаллический МЕТЕР ТБ-4
Термометр биметаллический МЕТЕР ТБ-5

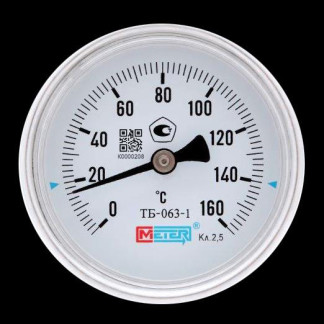

Рисунок 1 - Общий вид термометров
Рисунок 2 - Место пломбировки от несанкционированного доступа
специальная наклейка
Заводской номер

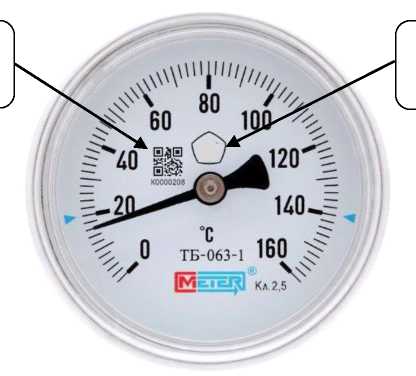

Рисунок 3 - Место нанесения заводского номера и знака утверждения типа

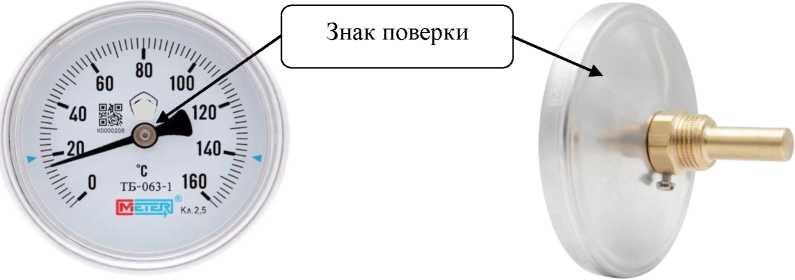

Рисунок 4 - Место нанесения знака поверки
отсутствует.
Таблица 1 - Метрологические характеристики
| Диапазон показаний, °С | Диапазон измерений, °С | Пределы допускаемой абсолютной погрешности, °С | |||
| от -60 до +40 | от -50 до +30 | ±1 | ±1,5 | ±2,5 | ±4 |
| от -50 до +50 | от -40 до +40 | ±1 | ±1,5 | ±2,5 | ±4 |
| от -40 до +60 | от -30 до +50 | ±1 | ±1,5 | ±2,5 | ±4 |
| от -30 до +50 | от -20 до +40 | ±1 | ±1,5 | ±2,5 | ±4 |
| от -20 до +60 | от -10 до +50 | ±1 | ±1,5 | ±2,5 | ±4 |
| от -20 до +80 | от -10 до +70 | ±1 | ±1,5 | ±2,5 | ±4 |
| от 0 до +60 | от +10 до +50 | ±1 | ±1,5 | ±2,5 | ±4 |
| от 0 до +80 | от +10 до +70 | ±1 | ±1,5 | ±2,5 | ±4 |
| от 0 до +100 | от +10 до +90 | ±1 | ±1,5 | ±2,5 | ±4 |
| от 0 до +120 | от +20 до +100 | ±1,2 | ±1,8 | ±3 | ±4,8 |
| от 0 до +150 | от +20 до +130 | ±1,5 | ±2,3 | ±3,8 | ±6 |
| от 0 до +160 | от +20 до +140 | ±1,6 | ±2,4 | ±4 | ±6,4 |
| от 0 до +200 | от +20 до +180 | ±2 | ±3 | ±5 | ±8 |
| от 0 до +250 | от +30 до +220 | ±2,5 | ±3,8 | ±6,3 | ±10 |
| от 0 до +300 | от +30 до +270 | ±3 | ±4,5 | ±7,5 | ±12 |
| от 0 до +400 | от +40 до +360 | ±4 | ±6 | ±10 | ±16 |
| ±1 % | ±1,5 % | ±2,5 % | ±4 % | ||
| П р и м е ч а н и е - Пределы погрешности нормированы в зависимости от исполнения термометров. Фактические значения приведены в паспорте, входящем в комплект поставки. | |||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| ТБ-ХХХ-1 | ТБ-ХХХ-2 | ТБ-ХХХ-3, 4, 5 | |
| 1 | 2 | 3 | 4 |
| Показатель тепловой инерции в водной среде, с, не более | 55 | ||
| Габаритные размеры, мм, не более Диаметр погружаемой части | (6 ± 0,5); (8 ± 0,5); (10 ± 0,5); (12 ± 0,5) | ||
| Длина погружаемой части | (40 ± 5); (60 ± 5); (80 ± 5); (100 ± 5); (160 ± 5); (200 ± 5); (250 ± 5); (400 ± 5) | (60 ± 5); (80 ± 5); (100 ± 5); (160 ± 5); (200 ± 5); (250 ± 5); (400 ± 5) | |
| Диаметр корпуса (ХХХ) | (63 ± 2); (80 ± 2); (100 ± 2); (150 ± 2) | ||
Продолжение таблицы 2
| 1 | 2 | 3 | 4 |
| Масса, кг, не более | 1,5 | ||
| Материал погружаемой части | Латунь или нержавеющая сталь | Латунь или нержавеющая сталь | Нержавеющая сталь |
| Материал корпуса | Алюминий или сталь с покрытием | Сталь с покрытием или нержавеющая сталь | Нержавеющая сталь |
| Вид пылевлагозащиты корпуса | IP40;IP43;IP54 | IP40;IP43;IP54;IP65 | |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, % - диапазон атмосферного давления, кПа | от -30 до +50 до 98 от 84,0 до 106,7 | ||
| Средний срок службы, лет | 10 | ||
| Средняя наработка на отказ, ч | 100000 | ||
наносится на титульный лист эксплуатационной документации типографским способом и на циферблат термометра методом шелкографии.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. | Примечание |
| Термометр биметаллический | МЕТЕР ТБ | 1 | исполнение определяется договором на поставку |
| Термогильза (термостакан) | - | 1 | поставляется по отдельному заказу |
| Паспорт | МЛТК.39470897.001 ПС | 1 | - |
| Руководство по эксплуатации | МЛТК.39470897.001 РЭ | 1 | поставляется по отдельному заказу |
приведены в разделе 10 «Визуальное считывание показаний» Руководства по эксплуатации МЛТК.39470897.001 РЭ.
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Государственная поверочная схема для средств измерений температуры»;
ТУ 4211-001-39470897-2022 Термометры биметаллические МЕТЕР ТБ. Технические условия.
