| Номер в госреестре | 90635-23 |
| Наименование СИ | Манометры мембранные |
| Обозначение типа СИ | ДММ |
| Изготовитель | Общество с ограниченной ответственностью "БРЕНД девелопмент" (ООО "БД"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 01.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры мембранные ДММ, (далее - манометры) предназначены для измерений избыточного давления газов и жидкостей, а также разрежения газов.
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Конструктивно корпус манометров соединен с присоединительными фланцами, между которыми жестко закреплена мембрана, являющаяся основным узлом измерительной системы манометра. Под воздействием измеряемого давления мембрана деформируется, и ее прогиб с помощью плоской пружины и передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы циферблата манометра. Фланцы с мембраной выполняют также функцию разделителя сред, который обеспечивает возможность измерения давлений агрессивных, вязких, загрязненных, высокотемпературных газов и жидкостей.
Манометры изготавливаются в двух модификациях ДММ и ДММЭ, различающихся наличием у ДММЭ сигнализирующего устройства, выполненного в виде двух электрических контактов (индуктивных или с магнитным поджатием), которые при эксплуатации можно установить на любое значение давления в пределах шкалы манометров, обеспечивая включением и выключением контактов управление внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.
Шкалы давления манометров могут быть отградуированными в кПа, МПа, кг/см2, бар и других единицах давления, разрешенных к применению в РФ. По специальному заказу могут выпускаться манометры с комбинированными шкалами (на две или более единицы измерений давления), с корректором нуля на стрелке, с повышенной устойчивостью к перегрузкам избыточным давлением. Манометры ДММ могут изготавливаться в виброзащищенном исполнении, при этом внутренний объем корпуса заполняется демпфирующей жидкостью, например, глицерином или силиконовым маслом.
Манометры выпускаются с различными значениями допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности (классами). Значение класса численно равно значению погрешности и указывается на циферблате манометра в виде: «Кл.ХХ», где ХХ конкретное значение допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности.
Манометры ДММ имеют 4 исполнения, которые отличаются верхними пределами измерений давлений и материалами составных частей:
| Х1 | Х2 | Хз | Х4 | Х5 | Хб | Х7 | Х§ | Х9 | Хю | Х11 | Х12 |
| Модификация: - ДММ; - ДММЭ. | |||||||||||
| Исполнение: - 1 - от -100 до 4000 кПа, исполнение корпуса и верхнего фланца из стали, мембрана изготовлена из стали с PTFE покрытием, передаточный механизм изготовлен из медного сплава; - 2 - от -60 до 60 кПа, исполнение корпуса и верхнего фланца из стали, мембрана изготовлена из нержавеющей стали, передаточный механизм изготовлен из медного сплава. - 3 - от -100 до 4000 кПа, исполнение корпуса и верхнего фланца из нержавеющей стали, мембрана изготовлена из нержавеющей стали, передаточный механизм изготовлен из нержавеющей стали. - 4 - от -60 до 60 кПа, исполнение корпуса и верхнего фланца из нержавеющей стали, мембрана изготовлена из нержавеющей стали, передаточный механизм изготовлен из нержавеющей стали. | |||||||||||
| Номер группы исполнения электроконтактов манометров модификации ДММЭ по ГОСТ 2405-88: - V исполнение - первый размыкающий, второй замыкающий; - VI исполнение - первый замыкающий, второй размыкающий. | |||||||||||
| Номинальный диаметр циферблата в мм | |||||||||||
| Присоединение: - Р - радиальное; - РХ - радиальное с хомутом; - РК - радиальное с кроншейном; | |||||||||||
| Диапазон измерений и единицы измерения давления | |||||||||||
| Пределы допускаемой приведенной погрешности измерений давления: ±1,0; ±1,5; ±1,6; ±2,5; | |||||||||||
| Резьба присоединения: - М - метрическая (М10х1; М12х1,5; М16х1,5; М20х1,5); - G - дюймовая (G1/8; G1/4; G3/8; G1/2); - N - коническая (1/4 NPT, 3/8 NPT, /2 NPT); | |||||||||||
| Степень защиты от воздействий окружающей среды | |||||||||||
| Материал защитного стекла: - 1 - пластик; - 2 - поликарбонатное стекло (оргстекло); - 3 - инструментальное стекло; - 4 - небьющееся многослойное ламинированное стекло SAFETY GLASS; - 5 - противоударное каленое стекло. | |||||||||||
| Демпфирующая жидкость: - 0 - без заполнения; - 1 - глицерин; - 2 - силиконовое масло. | |||||||||||
| Максимальная температура измеряемой среды | |||||||||||
Заводские номера в виде цифрового обозначения, наносятся на шкалу манометра типографским способом или на тыльную сторону корпуса манометра методом гравировки.
Знак поверки наносится на защитное стекло манометра и (или) в паспорт манометра. Пломбировка манометра осуществляется при помощи саморазрушающейся наклейки на месте прилегания оправы защитного стекла к корпусу манометра, а также на технологические отверстия, открывающие доступ к метрологической части манометров. Схема пломбировки, с указанием мест нанесения знака поверки, заводского номера и знака утверждения типа изображена на рисунке 1. Общий
вид манометров представлен
на
Место пломбировки
Место нанесения знака утверждения типа
Место нанесения знака поверки
Место нанесение заводского номера

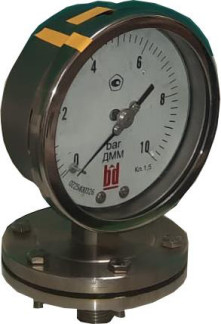

Рисунок 1 схема пломбировки манометров с местами нанесения знака поверки, знака
утверждения типа и заводского номера

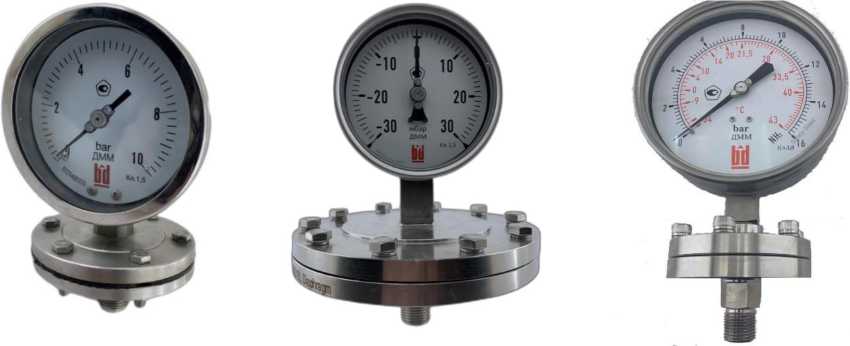

Рисунок 2 - Общий вид манометров
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Исполнения 1 и 3 | Исполнения 2 и 4 | |
| Диапазон измерений давления 1), кПа (бар) | От -100 до 0 (От -1 до 0) От -100 до 150 (От -1 до 1,5) От -100 до 300 (От -1 до 3) От -100 до 500 (От -1 до 5) От -100 до 900 (От -1 до 9) От -100 до1500 (От -1 до 15) От -100 до 2500 (От -1 до 25) От 0 до 60 (От 0 до 0,6) От 0 до 100 (От 0 до 1) От 0 до 160 (От 0 до 1,6) От 0 до 250 (От 0 до 2,5) | От 1,6 до 0 (От -0,016 до 0) От -2,5 до 0 (От -0,025 до 0) От -4 до 0 (От -0,04 до 0) От -6 до 0 (От -0,06 до 0) От -10 до 0 (От -0,1 до) От -16 до 0 (От -0,16 до 0) От -25 до 0 (От -0,25 до 0) От -40 до 0 (От -0,4 до 0) От -60 до 0 (От -0,6 до 0) От -1 до1,5 (От -0,01 до 0,015) От -1,5 до 2,5 (От -0,015 до 0,025) |
Продолжение таблицы 1
| От 0 до 400 (От 0 до 4,0) От 0 до 600 (От 0 до 6,0) От 0 до 1000 (От 0 до 10) От 0 до 1600 (От 0 до 16) От 0 до 2500 (От 0 до 25) От 0 до 4000 (От 0 до 40) | От -2 до 4 (От -0,02 до 0,04) От -4 до 6 (От -0,04 до 0,06) От -6 до10 (От -0,06 до 0,1) От -10 до 15 (От -0,1 до 0,15) От -15 до 25 (От -0,15 до 0,25) От -20 до 40 (От -0,2 до 0,4) От 0 до 1,6 (От 0 до 0,016) От 0 до 2,5 (От 0 до 0,025) От 0 до 4 (От 0 до 0,04) От 0 до 6 (От 0 до 0,06) От 0 до 10 (От 0 до 0,1) От 0 до 16 (От 0 до 0,16) От 0 до 25 (От 0 до 0,25) От 0 до 40 (От 0 до 0,4) От 0 до 60 (От 0 до 0,6) | |
| Пределы допускаемой приведенной погрешности измерений давления 1)2)3), ¥% % | ±1,0; ±1,5; ±1,6; ±2,5; | |
| Пределы дополнительной погрешности, вызванной изменением температуры окруж. Воздуха от 20±2°С в диапазоне рабочих температур на каждые 10°С, % - для манометров с У = ±2,5 - для остальных манометров | ±0,8 ±0,4 | |
| Примечания: 1) - фактический диапазон измерений и погрешность указаны в паспорте на манометр, а также на шкале манометра; помимо указанных диапазонов возможны другие нестандартные, входящие в максимально возможный из указанных; 2) - вариация показаний манометра У не превышает абсолютного значения пределов допускаемой приведенной погрешности измерений; 3) - приводится к верхнему диапазону измерений давления; | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Номинальный диаметр корпуса | 100; 125;150;160; 200; |
| Габаритные размеры, мм, не более: | |
| - длина, мм | 210 |
| - ширина, мм | 160 |
| - высота, мм | 350 |
| Масса (с фланцами), кг, не более | 7,40 |
| Рабочие условия эксплуатации: | |
| - диапазон температур окружающей среды, °С | от -60 до +65 |
| - относительная влажность, %, не более | 98 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Перегрузка: | |
| -для стандартного исполнения, % ВПИ | 30 |
| - для исполнения по спец. Заказу до, % ВПИ | 400 |
Продолжение таблицы 2
| Наименование характеристики | Значение характеристики |
| Максимальная температура измеряемой среды -для стандартного исполнения, оС - для виброзащищенного исполнения, оС | 120 65 |
| Средний срок службы, лет | 10 |
наносится под защитное стекло на циферблат (шкалу) манометра методом печати и на титульный лист эксплуатационных документов типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Манометр мембранный | ДММ, ДММЭ | 1 шт. |
| Паспорт | ПС 26.51.52-008-76586391-2020 | 1 экз. |
приведены в разделе «структура прибора и принцип работы» документа
ПС 26.51.52-008-76586391-2020 Манометры мембранные ДММ, ДММЭ. Паспорт.
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ТУ 26.51.52-008-76586391-2020 Манометры мембранные ДММ, ДММЭ. Технические условия.
