| Номер в госреестре | 90641-23 |
| Наименование СИ | Датчики-индикаторы уровня |
| Обозначение типа СИ | РИС-121 |
| Изготовитель | Общество с ограниченной ответственностью "Инвард" (ООО "Инвард"), г. Рязань |
| Год регистрации | 2023 |
| Срок свидетельства | 01.12.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики-индикаторы уровня РИС-121 (в дальнейшем датчики-индикаторы), предназначены для измерений уровня жидких и сыпучих сред и преобразования измеренного значения уровня в аналоговый и цифровой выходной сигналы, а также для сигнализации предельных значений уровня в двух или четырех точках диапазона измерений.
Принцип действия датчиков-индикаторов основан на высокочастотном преобразовании изменения электрической емкости чувствительного элемента, вызванного изменением уровня измеряемой среды, в унифицированный выходной сигнал.
В зависимости от исполнения датчики-индикаторы имеют одноблочное
(РИС-121-РОСТЭК-Е-И) и многоблочное (РИС-121-М) конструктивное исполнение.
В состав датчиков-индикаторов многоблочного исполнения входят первичный преобразователь (ПП) и вторичный преобразователь (ВП), кабель связи между первичным и вторичным преобразователями.
ПП датчиков-индикаторов многоблочного исполнения состоят из чувствительного элемента и блока электронного. ПП датчиков-индикаторов многоблочного исполнения формируют аналоговый выходной сигнал.
ВП обеспечивает подключение до двух первичных преобразователей с формированием выходных сигналов по каждому из его выходов в зависимости от установленных в них режимов работы.
ВП является преобразователем аналогового выходного сигнала, полученного от ПП, в аналоговые и цифровые сигналы с индикацией на цифровом табло в единицах измерений уровня, с «релейным» сигналом, контролирующим достижение измеряемой средой заданных уставок уровня в двух или четырех точками контроля в зависимости от количества подключенных ПП.
Датчики-индикаторы одноблочного конструктивного исполнения состоят из чувствительного элемента и блока электронного и формируют аналоговый и/или цифровой выходной сигнал в зависимости от исполнения блока электронного.
В зависимости от вида измеряемой среды и области применения датчики-индикаторы изготавливают с цилиндрическим, тросовым, стержневым или пластинчатым чувствительным элементом. Для измерений уровня проводящих сред в составе датчиков-индикаторов используют чувствительные элементы с изолированным электродом, для непроводящих сред - с неизолированным электродом соответственно.
Датчики-индикаторы со стержневым и тросовым чувствительными элементами могут использоваться для измерений уровня сыпучих продуктов.
Датчики-индикаторы имеют три вида исполнений по виду взрывозащиты:
- не взрывозащищенное исполнение;
- взрывозащищенное исполнение с видом взрывозащиты «искробезопасная электрическая цепь»;
- с видом взрывозащиты «взрывонепроницаемая оболочка».
Знак утверждения типа, условное обозначение и заводской номер в буквенно-цифровом формате наносятся на корпус первичного преобразователя или датчика-индикатора одноблочного исполнения методом лазерной гравировки или методом лазер-ной гравировки на планке, на вторичный преобразователь - фотохимическим травлением или методом фотопечати на планках.

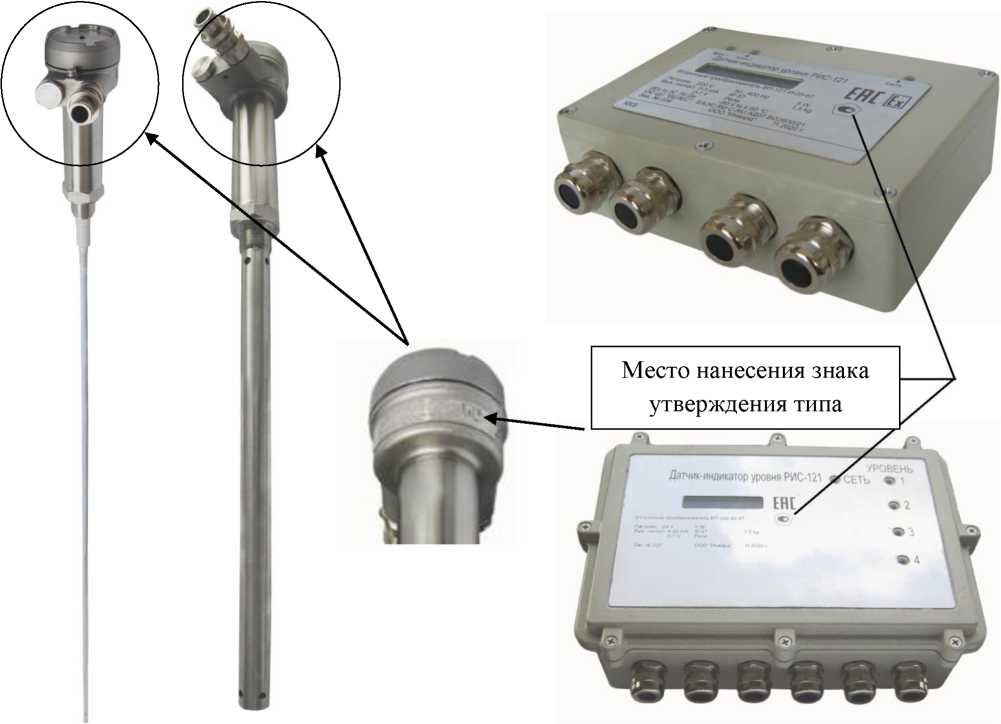

Внешний вид составных частей датчиков-индикаторов и места нанесения знака утверждения типа приведены на рисунке 1.
В датчиках-индикаторах пломбой завода-изготовителя пломбируется фиксирующий винт внутри электронного блока. Схема пломбировки от несанкционированного доступа, обозначение мест установки пломбы завода-изготовителя представлены на рисунке 2.

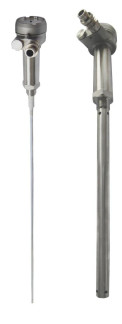

Первичные преобразователи/датчики-индикаторы одноблочного исполнения
Вторичные преобразователи
Рисунок 1 - Внешний вид и составные части датчиков-индикаторов
Место пломбировки пломбой завода-изготовителя
Рисунок 2 - Схема пломбировки электронного блока датчика-индикатора от несанкционированного доступа, обозначение мест пломбировки пломбой завода-изготовителя
Датчики-индикаторы имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается в энергонезависимую память при изготовлении. Конструкция датчиков-индикаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Датчики-индикаторы обеспечивают идентификацию встроенного ПО посредством индикации идентификационного наименования, номера версии и цифрового идентификатора ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО датчиков-индикаторов
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VT_RIS121 |
| Номер версии (идентификационный номер) ПО | не ниже 3.2.Х.Х* |
| Цифровой идентификатор ПО | 0x81C1 |
| *Х.Х - метрологически незначимая часть, где Х = 0 - 9 | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - средний.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня, м* | от 0 до 22 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений уровня первичными преобразователями и датчиками-индикаторами одноблочного исполнения у, % | ± 1,5 |
| Вариация выходного сигнала | < IyI |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений уровня, вызванной отклонением температуры измеряемой среды от градуировочного значения в рабочем диапазоне температур на каждые 10 °С, % | ± 0,1 |
| Пределы допускаемой основной приведенной к диапазону изменений выходного сигнала ВП (4-20 мА, 0-5 мА, 0-1 В) погрешности преобразования значения уровня в стандартный токовый или потенциометрический выходной сигнал, % | ± 0,3 |
| * - в зависимости от заказа | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Выходной сигнал ПП, мА | от 4 до 20 |
| Выходной сигнал датчика-индикатора одноблочного исполнения: - исполнение 42, мА - исполнение 42h (токовый + HART), мА - исполнение 485 (RS-485) | от 4 до 20 от 4 до 20 - |
| Выходной сигнал ВП: - токовый, мА - напряжения, В - цифровой (RS-485) - релейный | от 4 до 20 от 0 до 5 от 0 до 1 - - |
| Параметры электропитания: - постоянного тока, В | 24 -6 |
| - переменного тока, В | 220 -22 |
| - частота переменного тока, Гц | 50 -2,5; 400 -20 |
| Потребляемая мощность, Вт, не более: - ПП - ВП - датчика-индикатора одноблочного исполнения (RS-485) - датчика-индикатора одноблочного исполнения (42, 42h) | 0,7 5,0 2,5 0,7 |
| Максимальное рабочее давление измеряемой среды, МПа, не более* | 10,0 |
| Диапазон температур измеряемой среды, °С* | от - 100 до + 200 |
| Диапазон температур окружающей среды, °С | от - 60 до + 75 |
| Степень защиты по ГОСТ 14254 | IP66/67 |
| Масса, кг, не более*: - ПП и датчики-индикаторы одноблочного исполнения - ВП | 6 2,5 |
| Габаритные размеры ПП, мм, не более*: - высота - ширина - длина | 119 80 22219 |
| Габаритные размеры ВП, мм, не более*: - высота - ширина - длина | 171 157 60 |
| Средняя наработка на отказ, ч, не менее | 150 000 |
| * - в зависимости от заказа | |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Маркировка взрывозащиты: - ПП и датчики-индикаторы одноблочного исполнения - ВП | 1Ex db IIC T6 Gb 0Ex ia IIC T6 Ga [Ex ia Ga] IIC |
наносится на корпус первичного преобразователя или датчика-индикатора одноблочного исполнения методом лазерной гравировки или методом лазерной гравировки на планке, на вторичный преобразователь - фотохимическим травлением или методом фотопечати на планках и на титульный лист эксплуатационной документации методом ксерокопирования.
Комплект поставки датчиков-индикаторов многоблочного указан в таблице 4.
Таблица 4 - Комплект поставки датчиков-индикаторов многоблочного конструктивного исполнения
| Наименование | Обозначение | Количество |
| Первичный преобразователь | В соответствии с заказом | 1-2 шт.* |
| Вторичный преобразователь | В соответствии с заказом | 1 шт. |
| Кабель связи | В соответствии с заказом | 1 шт. |
| Кабель поверочный | КП-1 | 1 шт. |
| Паспорт | ГРВТ.407622.002 ПС | 1 экз. |
| Руководство по эксплуатации | ГРВТ.407622.002 РЭ | 1 экз. на 50 датчиков-индикаторов |
| Методика поверки | - | 1 экз. |
| * - В зависимости от исполнения вторичного преобразователя возможна поставка датчика-индикатора с одним иди двумя первичными преобразователями | ||
Комплект поставки датчиков-индикаторов одноблочного конструктивного исполнения указан в таблице 5.
Таблица 5 - Комплект поставки датчиков-индикаторов одноблочного конструктивного исполнения
| Наименование | Обозначение | Количество |
| Датчик-индикатор | В соответствии с заказом | 1 шт. |
| Кабель связи | В соответствии с заказом | 1 шт. |
| Кабель поверочный | КП-1 | 1 шт. |
| Паспорт | ГРВТ.407622.002-01 ПС | 1 экз. |
| Руководство по эксплуатации | ГРВТ.407622.002 РЭ | 1 экз. на 50 датчиков-индикаторов |
| Методика поверки | - | 1 экз. |
приведены в разделе «ОПИСАНИЕ И РАБОТА» руководства по эксплуатации ГРВТ.407622.002 РЭ.
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ГРВТ.407622.002 ТУ «Датчики-индикаторы РИС-121. Технические условия».
| Зарегистрировано поверок | 66 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
