| Номер в госреестре | 90644-23 |
| Наименование СИ | Гониометры |
| Обозначение типа СИ | IS-LGS350-100 |
| Изготовитель | Акционерное общество "Научно-исследовательский институт полупроводниковых приборов" (АО "НИИПП"), г. Томск |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Гониометры IS-LGS350-100 (далее - гониометры) предназначены для измерений углов поворота источников оптического излучения.
Гониометр состоит из столика гониометра с пластиной для крепления источников оптического излучения, модуля LGS Motion Driver, контроллера LGS Controller, персонального компьютера (ПК), приспособления универсального ЯЮКЛ.203129.008. Модуль LGS Motion Driver используется для питания гониометра. Гониометр может управляться либо с ПК с установленным программным обеспечением SpecWin Pro, либо вручную с панели управления контроллера LGS Controller, который подключается к ПК посредством интерфейса RS232.
Контроллер LGS Controller предназначен для отображения текущего углового положения, передачи команд управления и измерительной информации на ПК.
Принцип действия гониометра основан на угловом позиционировании столика в горизонтальной (у) и вертикальной (С) плоскостях с помощью двух шаговых двигателей, управляемых контроллером LGS Controller.
Пломбирование гониометра не предусмотрено.
Заводской номер, состоящий из латинских букв и арабских цифр, нанесен методом лазерной гравировки на маркировочную табличку гониометра, закрепленную на его корпусе. К гониометрам данного типа относятся гониометры IS-LGS350-100 с заводскими номерами IS10354751, IS10354651.
Нанесение знака поверки на гониометр не предусмотрено.

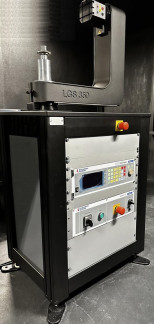

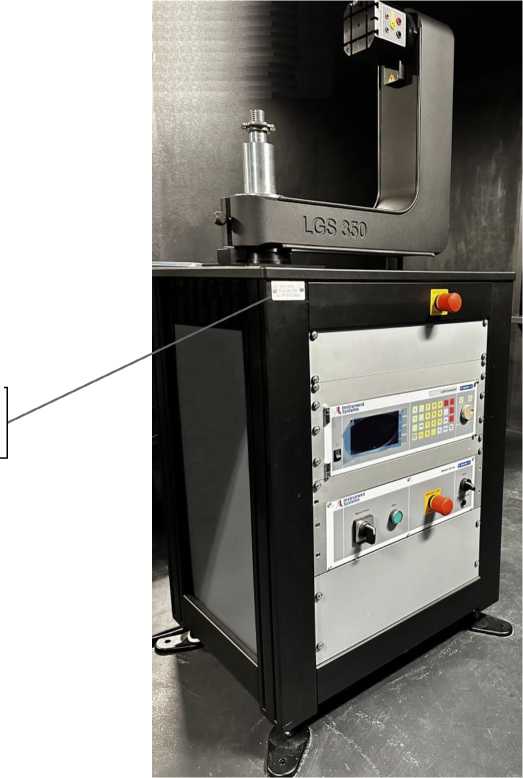

Общий вид гониометра с указанием места нанесения заводского номера (без персонального компьютера) представлен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид гониометра
Программное обеспечение (ПО) гониометра предназначено для управления работой гониометра и включает в себя встроенное ПО контроллера LGS Controller и ПО SpecWin Pro, установленное на ПК.
Конструкция гониометра исключает возможность несанкционированного влияния на встроенное ПО контроллера LGS Controller и измерительную информацию.
ПО SpecWin Pro предназначено для настройки гониометра, обработки и отображения результатов измерений, сохранения, загрузки, передачи данных для дальнейшей обработки.
Метрологические характеристики гониометров нормированы с учетом влияния ПО.
Уровень защиты ПО SpecWin Pro - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО SpecWin Pro
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SpecWin Pro |
| Номер версии (идентификационный номер ПО) | не ниже 3.5.Х.ХХХХ |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений углов поворота: - в горизонтальной плоскости (у) - в вертикальной плоскости (С) | от -160° до +160° от -70° до +250° |
| Пределы допускаемой абсолютной погрешности измерений углов поворота: - в горизонтальной плоскости (у) - в вертикальной плоскости (С) | ±0,1° ±0,1° |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры сети электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±1 |
| Габаритные размеры, мм, не более: | |
| - высота | 1440 |
| - ширина | 510 |
| - длина | 660 |
| Масса, кг, не более | 95 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность (без конденсации влаги), %, не более | 70 |
| - атмосферное давление, кПа | от 84 до 107 |
наносится на титульные листы формуляра и руководства по эксплуатации печатным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Гониометр (заводские номера IS10354751, IS10354651) | IS-LGS350-100 | 1 шт. |
| Формуляр | ЯЮКЛ.401215.002ФО | 1 экз. |
| Руководство по эксплуатации | ЯЮКЛ.401215.002РЭ | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 1 «Описание и работа гониометра» и в разделе 2 «Использование по назначению» руководства по эксплуатации.
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 26 ноября 2018 г. № 2482;
Техническая документация изготовителя
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
