| Номер в госреестре | 90645-23 |
| Наименование СИ | Спектрофотометры |
| Обозначение типа СИ | Альтаир |
| Изготовитель | Общество с ограниченной ответственностью "НПП Таглер" (ООО "НПП Таглер"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 01.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофотометры Альтаир (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания жидких и твердых проб различного происхождения.
Принцип действия спектрофотометров основан на измерении интенсивности световых потоков, прошедших через «холостую» пробу и образец, с последующим их сравнением. Световые потоки преобразуются фотоприемником в электрические сигналы I и I0, пропорциональные световым потокам, прошедшим через образец и «холостую» пробу соответственно.
Спектрофотометры представляют собой настольные лабораторные приборы, состоящие из оптико-механического и электронного узлов, размещенных в едином корпусе.
Оптическая схема приборов - двухлучевая. Для разложения излучения в спектр используется монохроматор с дифракционной решеткой; в качестве источников применяются галогеновая и дейтериевая лампы. В качестве приемника используется кремниевый фотодиод. Спектрофотометры управляются с помощью встроенной клавиатуры, на дисплей выводятся рабочая длина волны, результат измерения коэффициента пропускания (или оптической плотности), снимаемые спектры, кинетические кривые и ряд служебных параметров.
Спектрофотометры имеют возможность комплектоваться кюветодержателями, рассчитанными на установку кювет с длиной оптического пути от 1 до 100 мм.
Спектрофотометры выпускаются в трех модификациях: Альтаир КФК-200, Альтаир КФК-300, Альтаир КФК-300УФ, которые отличаются источниками излучения, спектральным диапазоном.
Нанесение знака поверки на спектрофотометр не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений по системе нумерации предприятия-изготовителя, наносится на шильдик, расположенный на задней стенке прибора.
Формат нанесения заводского номера: «Зав. № ABCDEFGH», где:
- AB - обозначает год выпуска, состоит из цифр А - от 0 до 9, B - от 0 до 9;
- CD - обозначает месяц выпуска, состоит из цифр С - от 0 до 1, D - 0 до 9;
- E, F, G, H - обозначает номер спектрофотометра, состоит из цифр от 0 до 9.

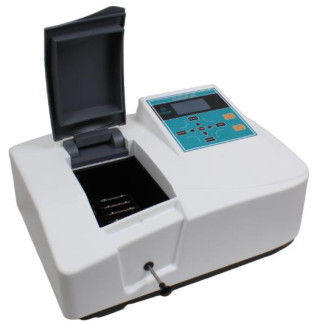

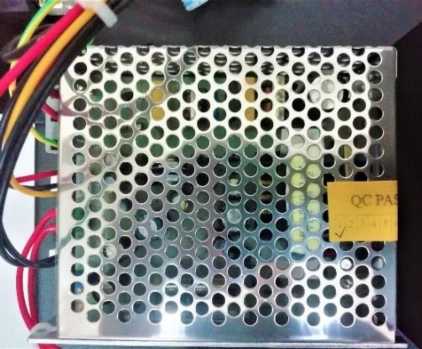

Общий вид спектрофотометров приведен на рисунке 1. Вид задней стенки с указанием мест размещения знака утверждения типа и заводского номера приведены на рисунках 2, 3. В целях защиты от несанкционированного доступа, предусмотрена защита дисплейного модуля и модуля управления в виде нанесения пломб, представленная на рисунке 4.
а) Альтаир КФК-300/КФК-300УФ
б) Альтаир КФК-200
Место размещения знака утверждения типа и заводского номера
Рисунок 2 - Задняя стенка спектрофотометра Альтаир КФК-200
Рисунок 1 - Общий вид спектрофотометров
- -‘lllllllllh nillllllllih UIIIIIIIIIIH ’IIIIIIIIIP
’ЧИП’
типа и заводского номера

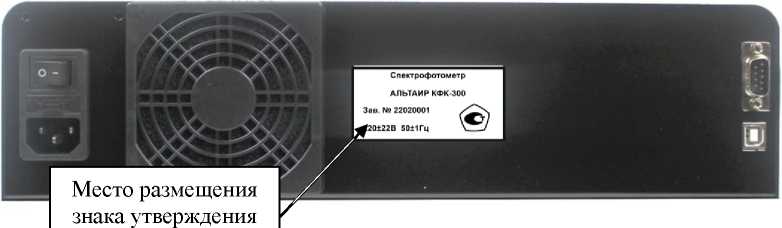

Рисунок 3 - Задняя стенка спектрофотометров Альтаир КФК-300, Альтаир КФК-300УФ

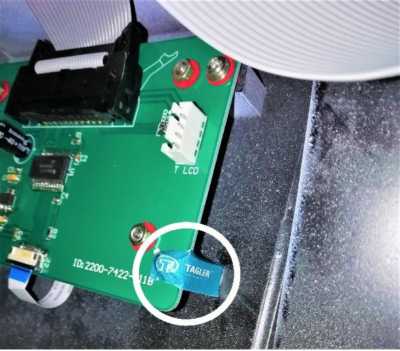

Рисунок 4 - Пломбирование деталей спектрофотометров
В ПО спектрофотометра входит встроенное ПО, являющееся метрологически значимой частью.
ПО загружается по технологическому USB-порту в энергонезависимую память спектрофотометра на стадии производства. Обновление встроенного ПО возможно только с помощью специализированного программного обеспечения, доступного сервисным инженерам на предприятии-изготовителе, после подключения к его серверу и идентификации спектрофотометра и текущей версии встроенного ПО.
Идентификация встроенного ПО предусмотрена только для модификаций Альтаир КФК-300 и Альтаир КФК-300УФ.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные встроенного программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Альтаир КФК-200 | Альтаир КФК-300 | Альтаир КФК-300УФ | |
| Идентификационное наименование ПО | отсутствует | Software | Software |
| Номер версии (идентификационный номер) ПО | отсутствует | V2.X.X | V2.X.X |
| Цифровой идентификатор ПО | отсутствует | отсутствует | отсутствует |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Альтаир КФК-200 | Альтаир КФК-300 | Альтаир КФК-300УФ | |
| Диапазон длин волн, нм | от 325 до 1000 | от 325 до 1000 | от 190 до 1000 |
| Наименование характеристики | Значение | ||
| Альтаир КФК-200 | Альтаир КФК-300 | Альтаир КФК-300УФ | |
| Пределы допускаемой абсолютной погрешности установки длин волн, нм | ±2,0 | ±1,0 | |
| Диапазон измерений спектрального коэффициента направленного пропускания, % | от 0 до 100 | ||
| Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания, % | ±0,5 | ±1,0 от 190 до 315 нм ±0,5 от 315 до 1000 нм | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Альтаир КФК-200 | Альтаир КФК-300 | Альтаир КФК-300УФ | |
| Уровень рассеянного света (при длине волны 340 нм), %, не более | 0,3 | ||
| Диапазон показании" оптической плотности, Б | от -0,3 до 3,0 | ||
| Спектральная ширина щели, нм, не более | 4,0 | ||
| Источник света | Галогеновая лампа накаливания | Галогеновая лампа накаливания и дейтериевая лампа | |
| Время выхода на рабочий режим, мин, не более | 20 | ||
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±1 | ||
| Потребляемая мощность, В^А, не более | 100 | 45 | |
| Габаритные размеры, мм, не более -ширина - длина - высота | 430 365 202 | 430 323 213 | |
| Масса, кг, не более | 7,0 | 8,5 | 9,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от +15 до +35 до 80 | ||
наносится на шильдик, расположенный на задней стенке спектрофотометров методом наклейки и на титульные листы эксплуатационных документов типографским способом.
Таблица 4 - Комплектность средства измерений
| Обозначение | Наименование | Кол-во |
| Альтаир КФК-200, Альтаир КФК-300, Альтаир КФК-300УФ | Спектрофотометр | 1 шт. |
| - | Кюветодержатель 4-х позиционный для кювет стандарта (тип СФ) | 1 шт. |
| - | Кювета стеклянная (тип СФ), 12,5±0,2 мм | 4 шт. |
| - | Кювета кварцевая (тип СФ) 12,5 мм | 2 шт.* |
| - | Кабель питания | 1 шт. |
| - | Запасная лампа (опционально) | 1 шт. |
| - | Кюветодержатель 3-х позиционный для кювет стандарта КФК (опционально) | ** |
| - | Набор кювет НК-1 (опционально) | ** |
| - | Набор кювет НК-2 (опционально) | ** |
| - | Набор кювет НК-3 (опционально) | ** |
| - | Набор кювет НК-4 (опционально) | ** |
| - | Набор кювет НК-5 (опционально) | ** |
| ТРПВ.414216.021-2022РЭ | Руководство по эксплуатации | 1 экз. |
| ТРПВ.414216.021-2022ПС | Паспорт | 1 экз. |
| Примечания: *Для модификации Альтаир КФК-300УФ. **Поставляется в соответствии с условиями поставки. | ||
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ТРПВ.414216.021-2022РЭ.
Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;
ТРПВ.414216.021-2022ТУ Спектрофотометры Альтаир. Технические условия.
