| Номер в госреестре | 90646-23 |
| Наименование СИ | Анализаторы жидкости многопараметровые портативные |
| Обозначение типа СИ | АТОН-Д-401МП |
| Изготовитель | Акционерное общество "Научно-технический центр "Диапром" (АО "НТЦД"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 01.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы жидкости многопараметровые портативные АТОН-Д-401МП (далее -анализаторы) предназначены для оперативного измерения температуры анализируемой среды, массовой концентрации растворенного в воде кислорода, рН и удельной электрической проводимости (далее - УЭП).
Конструктивно анализатор представляет собой электронный блок и комплект проточных датчиков для измерения рН, УЭП и массовой концентрации растворенного кислорода (в зависимости от варианта исполнения). Исполнение с датчиками (электродами) для измерений рН также оснащено дополнительным датчиком измерений температуры. Датчики для измерения УЭП и массовой концентрации растворенного кислорода имеют встроенный датчик измерений температуры. Датчики/электроды подключаются к анализатору кабелями, имеющими разъемные соединения. Расстояние от датчиков до анализатора не более 0,8 метра.
Измерение температуры и одного из параметров может проводиться одновременно (рН, УЭП, массовой концентрации растворенного кислорода). Для измерения рН растворов с низкой ионной силой необходимо использовать установку для измерения рН глубоко обессоленной воды. Анализатор может выполнять приведение значения УЭП к 25 °С с учетом двойной термокомпенсации (термокомпенсации УЭП солевой составляющей раствора и «чистой» воды), а также пересчет значения УЭП в эквивалентное солесодержание по NaCl.
В принцип измерений рН положен потенциометрический метод измерения активности ионов в среде, использующий электродную систему, состоящую из рН-электрода, электрода сравнения и датчика температуры.
Принцип измерения УЭП основан на измерении активной составляющей переменного тока, проходящего между электродами кондуктометрической ячейки, через которую протекает анализируемая среда.
В принцип измерений массовой концентрации растворенного в воде кислорода положена мембранная амперометрическая ячейка, представляющая собой электродную систему, отделенную от анализируемой среды газопроницаемой мембраной. Электродная система включает в себя индикаторный, вспомогательный и защитный электроды. Кислород из анализируемого раствора диффундирует через мембрану к индикаторному электроду и восстанавливается на нем.
Анализатор является портативным прибором с автономным питанием от комплекта батарей (аккумуляторов) либо от сетевого адаптера.
К данному типу анализаторов жидкости многопараметровых портативных АТОН-Д-401МП относятся базовое исполнение ДКНБ.414310.001 и, в зависимости от числа измерительных каналов, следующие варианты исполнений: ДКНБ.414310.001-01, ДКНБ.414310.001-02, ДКНБ.414310.001-03, ДКНБ.414310.001-04, ДКНБ.414310.001-05, ДКНБ.414310.001-06. В свою очередь четыре исполнения ДКНБ.414310.001, ДКНБ.414310.001-02, ДКНБ.414310.001-03, ДКНБ.414310.001-05 могут выпускаться в трех вариантах, отличающихся диапазоном измерений УЭП.
Варианты исполнений анализатора с указанием измерительных каналов приведены в таблице 1.
Таблица 1 - Варианты исполнений анализаторов
| Исполнения | Измерительные каналы | |||
| рН | О2 | УЭП | Температура | |
| ДКНБ.414310.001 ДКНБ.414310.001-00.01 ДКНБ.414310.001-00.02 | + | + | + | + |
| ДКНБ.414310.001-01 | + | + | - | + |
| ДКНБ.414310.001-02 ДКНБ.414310.001-02.01 ДКНБ.414310.001-02.02 | + | - | + | + |
| ДКНБ.414310.001-03 ДКНБ.414310.001-03.01 ДКНБ.414310.001-03.02 | - | + | + | + |
| ДКНБ.414310.001-04 | - | + | - | + |
| ДКНБ.414310.001-05 ДКНБ.414310.001-05.01 ДКНБ.414310.001-05.02 | - | - | + | + |
| ДКНБ.414310.001-06 | + | - | - | + |
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, в цифровом обозначении по системе нумерации предприятия-изготовителя наносится методом лазерной печати, с последующей защитой полимерной пленкой, на шильде, расположенном на задней панели анализатора.
Общий вид анализатора, датчиков, переносной установки, проточной ячейки представлен на рисунке 1.
Места для размещения знака утверждения типа, заводского номера и пломбировки представлены на рисунке 2.
Пломбировка анализатора выполняется мастичной пломбой с оттиском клейма изготовителя в углублении элемента крепления корпуса.
Датчик растворенного кислорода, используемый в исполнениях

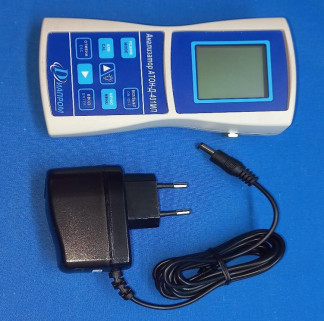

Анализатор жидкости многопараметровый портативный АТОН-Д-401МП с сетевым
адаптером
ДКНБ. 414310.001, -01, -03, -04
Датчик удельной электропроводимости, используемый в исполнениях
ДКНБ. 414310.001, -02, -03, -05
Переносная установка ДКНБ.414328.003 для измерения рН глубокообессоленной воды, используемая в исполнениях
ДКНБ. 414310.001, -01, -02, -06
Датчик температуры ДКНБ.405226.001-01,
Проточная ячейка ДКНБ.414328.004 для
используемый в исполнениях ДКНБ. 414310.001, -01, -02, -06
рядовых измерений рН, используемая в исполнениях
ДКНБ. 414310.001, -01, -02, -06
Рисунок 1 - Общий вид анализатора, датчиков, переносной установки, проточной ячейки
Амшшмкф
(Хом*- ДКМ&4ЮМ001«1
Cj-£V,£‘" [M©
Знаку те ержд ения ■ типа • из ав од ской • номеру
Место-пломбировки^!
Рисунок 2 - Схема пломбировки, места нанесения знака утверждения типа и заводского номера
Анализаторы имеют встроенное программное обеспечение (далее - ПО). Оно осуществляет функции сбора, обработки, отображения результатов измерений, хранения и передачи данных.
ПО устанавливается при изготовлении анализаторов. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Обновление встроенного ПО возможно только в условиях предприятия-изготовителя.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АТОН-Д-401МП |
| Номер версии (идентификационный номер) ПО | не ниже 1.1 |
| Цифровой идентификатор ПО | 2А47 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры анализируемой среды, °С - в комплекте с датчиком измерений массовой концентрации растворенного в воде кислорода - в комплекте с датчиками для измерений рН и УЭП | от 0 до 60 от 0 до 1001) |
| Пределы допускаемой абсолютной погрешности измерений температуры анализируемой среды, °С | ±0,3 |
| Диапазон измерений рН, ед.рН | от 1 до 14 |
| Пределы допускаемой абсолютной погрешности измерений рН, ед. рН | ±0,05 |
| Диапазон измерений удельной электрической проводимости (УЭП), мкСм/см: - для исполнений ДКНБ.414310.001, ДКНБ.414310.001-02, ДКНБ.414310.001-03, ДКНБ.414310.001-05 -для исполнений ДКНБ.414310.001-00.01, ДКНБ.414310.001-02.01, ДКНБ.414310.001-03.01, ДКНБ.414310.001-05.01 для исполнений ДКНБ.414310.001-00.02, ДКНБ.414310.001-02.02, ДКНБ.414310.001-03.02, ДКНБ.414310.001-05.02 | от V10"2 до 500 от 1-10-2 до 1000 от 1-10-2 до 2000 |
| Пределы допускаемой абсолютной погрешности измерений УЭП, мкСм/см | ±(0,01+0,015^зм)3) |
| Диапазон измерений массовой концентрации растворенного в воде кислорода2), мг/дм3 | от 0 до 20 |
| Пределы допускаемой абсолютной погрешности измерений массовой концентрации растворенного в воде кислорода, мг/дм3 | ±(0,001 + 0МСизм)4) |
| 1)При использовании проточной ячейки для измерений рН допускается температура не более 60 °С 2) На анализаторе значение концентрации растворенного в воде кислорода отображается в мкг/дм3 3) Хизм - измеренное значение УЭП, мкСм/см 4) Сизм - измеренное значение массовой концентрации растворенного в воде кислорода, мг/дм3 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний по NaCl, мг/дм3 - для исполнений ДКНБ.414310.001, ДКНБ.414310.001-02, ДКНБ.414310.001-03, ДКНБ.414310.001-05 -для исполнений ДКНБ.414310.001-01, ДКНБ.414310.001-02.01, ДКНБ.414310.001-03.01, ДКНБ.414310.001-05.01 для исполнений ДКНБ.414310.001-00.02, ДКНБ.414310.001-02.02, ДКНБ.414310.001-03.02, ДКНБ.414310.001-05.02 | от 540-3 до 250 от 540-3 до 500 от 540-3 до 1000 |
| Параметры электрического питания (от сетевого адаптера): - напряжение переменного тока, В - частота переменного тока, Гц | 220+чу 50±1 |
| Потребляемая мощность, В^А, не более | 0,35 |
| Габаритные размеры (длинахширинахвысота), мм, предел отклонения ± 5 мм - анализатор без комплекта датчиков/электродов - переносная установка для измерения рН (без анализатора, с электродами и датчиком температуры) - ячейка проточная для «рядовых» измерений рН (без анализатора, с электродами и датчиком температуры) - датчик для измерения массовой концентрации растворенного кислорода - датчик для измерения удельной электрической проводимости | 150х78х50 200x150x490 89x60x205 92x92x235 160x46x33 |
| Масса, кг: - анализатор без комплекта датчиков/электродов - переносная установка для измерения рН (без анализатора, с электродами и датчиком температуры) - ячейка проточная для «рядовых» измерений рН (без анализатора, с электродами и датчиком температуры) - датчик для измерения массовой концентрации растворенного кислорода - датчик для измерения удельной электрической проводимости | 0,215 ± 0,05 1,7± 0,05 0,51± 0,05 0,53 ± 0,05 0,245 ± 0,05 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +5 до +50 от 30 до 80 от 84,0 до 106,7 |
наносится на шильд на задней панели анализатора методом наклейки и на титульные листы руководства по эксплуатации и формуляра типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | ||||||
| исполнения ДКНБ. 414310.001-ХХ | ||||||||
| базовое | -01 | -02 | -03 | -04 | -05 | -06 | ||
| Анализатор жидкости многопараметровый портативный АТОН-Д-401МП | ДКНБ.414310.001 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Датчик температуры1) | ДКНБ.405226.001-01 | 1 | 1 | 1 | - | - | - | 1 |
| ДКНБ.405226.002-01 | 1 | 1 | 1 | - | - | - | 1 | |
| Электрод ЭС-10601/7 К80.7 | ТУ 4215-01289650280-2009 | 1 | 1 | 1 | - | - | - | 1 |
| Электрод ЭСр-10101/3,5 К80.4 | ТУ 4215-02089650280-2009 | 1 | 1 | 1 | - | - | - | 1 |
| Переносная установка для измерения рН2) | ДКНБ.414328.003 | 1 | 1 | 1 | - | - | - | 1 |
| Ячейка проточная для «рядовых» измерений рН | ДКНБ.414328.004 | 1 | 1 | 1 | - | - | - | 1 |
| Проточный датчик для измерения массовой концентрации растворенного кислорода | ДКНБ.414323.001 | 1 | 1 | - | 1 | 1 | - | - |
| Проточный датчик для измерения удельной электрической проводимости | ДКНБ.414321.001 | 1 | - | 1 | 1 | - | 1 | - |
| Сетевой адаптер | MeanWell GS06E-2P1J или аналогичный | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Элемент питания | Батарея щелочная тип ААА (LR03), 1,5 В3) | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Формуляр | ДКНБ.414310.001ФО | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Руководство по эксплуатации | ДКНБ.414310.001РЭ | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Кабель поверочный | ДКНБ.685621.155 | 1 | - | 1 | 1 | - | 1 | - |
1)Датчик температуры ДКНБ.405226.001-01 предназначен для измерения температуры в лабораторных емкостях, совместно с электродной парой для измерения рН, датчик температуры ДКНБ.405226.002-01 входит в состав переносной установки для измерения рН, тип датчика оговаривается при оформлении договора на поставку.
2) Тип установки или ячейки для измерения рН оговаривается при оформлении договора на поставку.
3)Могут заменяться аккумуляторными батареями аналогичного типоразмера (тип ААА (LR03), Ni-MH, 1,2 В, емкость не менее 1000 мА/ч).
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ДКНБ.414310.001РЭ.
Приказ Росстандарта от 27 декабря 2018 г. № 2771 «Об утверждении государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Приказ Росстандарта от 9 февраля 2022 г. № 324 «Об утверждении государственной поверочной схемы для средств измерений показателя pH-активности ионов водорода в водных растворах»;
ДКНБ. 414310.001ТУ. Анализаторы жидкости многопараметровые портативные «АТОН-Д-401МП». Технические условия.
