| Номер в госреестре | 90647-23 |
| Наименование СИ | Усилители |
| Обозначение типа СИ | УП-АЭ |
| Изготовитель | Акционерное общество Научно-технический центр "Диапром" (АО "НТЦД"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 01.12.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Усилители УП-АЭ (далее - усилители) предназначены для аналогово-цифрового преобразования напряжения переменного тока.
Конструктивно усилители выполнены в виде металлического короба. Подвод кабелей внешних подключений выполнен на торцах усилителей.
Принцип действия усилителей заключается в преобразовании входных аналоговых сигналов напряжения переменного тока в значения напряжения переменного тока в цифровом виде с помощью математических расчетов, заложенных в программном обеспечении. Режим работу усилителей УП-АЭ круглосуточный, непрерывный.
К данному типу усилителей относятся усилители УП-АЭ с обозначением ДКНБ.687281.047 или ДКНБ.687281.047-01, которые отличаются габаритными размерами, массой и рабочей частотой.
Усилители УП-АЭ имеют степень защиты оборудования IP 20 по ГОСТ 14254-2015.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской (серийный) номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на шильдик, наклеиваемый на корпус усилителя, и имеет цифровое обозначение.

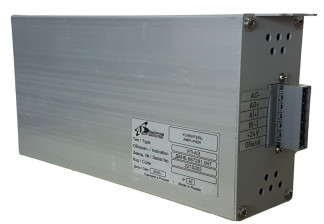

Общий вид средств измерений представлен на рисунке 1. Места нанесения знака утверждения типа, заводского (серийного) номера и схема пломбирования от несанкционированного доступа представлены на рисунке 2.
Рисунок 1 - Общий вид усилителей УП-АЭ
Место нанесения заводского (серийного) номера
Место пломбирования
Место нанесения знака утверждения типа
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа и заводского (серийного) номера
Программное обеспечение (далее - ПО), устанавливающееся на жесткий диск компьютера, служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Метрологические характеристики усилителей нормированы с учетом влияния программного обеспечения. Метрологическая значимая часть ПО отдельно не выделена.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | upaefw-3.2.hex upaefw-3.3.hex |
| Номер версии (идентификационный номер) ПО | не ниже 3.2 |
| Цифровой идентификатор ПО | отсутствует |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон преобразований напряжения переменного тока, мкВ | от 1 до 3200 |
| Пределы допускаемой относительной погрешности преобразований напряжения переменного тока, % : - в диапазоне частот от 120 до 230 кГц для ДКНБ.687281.047 - в диапазоне частот от 60/120 до 230 кГц для ДКНБ.687281.047-01 | ±10 ±10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Рабочий диапазон частот (-3 дБ), кГц: - ДКНБ.687281.047 - ДКНБ.687281.047-01* | от 100 до 250 от 50 до 250 |
| Уровень собственных шумов, приведенный к входу, мкВ, не более | 1,0 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 18 до 36 |
| Потребляемая мощность при работе с включенным линейным выходом, Вт, не более | 6,0 |
| Потребляемая мощность при работе с отключенным линейным выходом, Вт, не более | 2,5 |
| Габаритные размеры, высотахширинахдлина, мм: - ДКНБ.687281.047 - ДКНБ.687281.047-01 | 104x47x204 104x33x204 |
| Масса, кг, не более: - ДКНБ.687281.047 - ДКНБ.687281.047-01 | 0,80 0,75 |
| Условия эксплуатации: - температура окружающей среды, °С: - ДКНБ.687281.047 - ДКНБ.687281.047-01 - относительная влажность, при температуре до +35 °С, % - атмосферное давление, кПа | от +5 до +60 от +1 до +60 от 0 до 98 от 84,0 до 106,7 |
| Примечание - * частота зависит от заказа, конкретное значение указывается в паспорте на усилители | |
наносится на титульный лист руководства по эксплуатации типографским способом и на шильдик офсетной печатью (или другим способом, не ухудшающим качества).
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Усилитель УП-АЭ | ДКНБ.687281.047 или ДКНБ.687281.047-01 | 1 шт. |
| Входной адаптер | ДКНБ.687281.047ВА | 1 шт. на партию |
| Носитель с программным обеспечением | _ | 1 шт. на партию |
| Паспорт | ДКНБ.687281.047ПС | 1 экз. |
| Руководство по эксплуатации | ДКНБ.687281.047РЭ | 1 экз. |
| Руководство оператора ПО | ДКНБ.687281.047-01 34 | 1 экз. |
приведены в разделе 1.4 «Устройство и работа УП-АЭ» руководства по эксплуатации ДКНБ.687281.047РЭ
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
ДКНБ.687281.047ТУ Усилители УП-АЭ. Технические условия.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
