| Номер в госреестре | 90662-23 |
| Наименование СИ | Установки автоматические однофазные для поверки счётчиков электрической энергии |
| Обозначение типа СИ | НS-6103 |
| Изготовитель | Haiyan Shengdi Electrical Technical Co., Ltd., Китай |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки автоматические однофазные для поверки счётчиков электрической энергии HS-6103 (далее - установки) предназначены для измерений среднеквадратических (действующих) значений напряжения переменного тока основной гармоники, среднеквадратических (действующих) значений силы переменного тока основной гармоники, частоты переменного тока, коэффициента мощности cosф, активной, реактивной и полной электрической мощности, активной и реактивной электрической энергии при поверке однофазных счетчиков активной и реактивной электрической энергии.
Установки могут применяться в качестве рабочих эталонов 2-го разряда согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 (по Приложениям А, Б), при поверке однофазных счетчиков активной и реактивной электрической энергии.
Принцип действия установок основан на формировании стабилизированных среднеквадратических (действующих) значений напряжения и силы переменного тока, частоты переменного тока, фазового угла между напряжением и током с помощью источника электрической мощности установки, и измерении этих электрических параметров эталонным счётчиком установки с последующим сравнением показаний эталонного счётчика установки и поверяемых счётчиков электрической энергии.

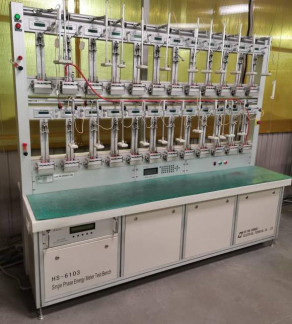

Конструктивно установки выполнены в виде приборной стойки, на которой расположена панель с устройствами навески для установки и подключения поверяемых счётчиков электрической энергии.
В приборную стойку вмонтированы следующие конструктивные элементы:
- источник электрической мощности HS-6611 (далее - источник HS-6611), состоящий из генератора сигналов (источников тока и напряжения), усилителей тока и напряжения, понижающего трансформатора тока и повышающего многообмоточного трансформатора напряжения (далее - источник мощности);
- счётчик электрической энергии эталонный HS-5100 (далее - счётчик HS-5100), на лицевой панели которого расположены клавиатура и дисплей.
Панель, расположенная над приборной стойкой, содержит:
- устройства навески для установки и подключения счётчиков (24 установочных места);
- панель вычисления погрешности (для каждого установочного места);
- фотоголовку для считывания LED-импульсов от счётчиков (для каждого установочного места).
На лицевой панели установок расположен блок управления с клавиатурой и дисплеем, тумблер питания и кнопки включения/отключения источника мощности.
Источник HS-6611 воспроизводит среднеквадратические (действующие) значения напряжения и силы переменного тока, частоту переменного тока, фазовый угол между напряжением и током. Сигналы с источника мощности через трансформаторы тока и напряжения подаются на входные цепи поверяемых счётчиков и на измерительные цепи эталонного счётчика.
Счётчик HS-5100 измеряет и отображает среднеквадратические (действующие) значения напряжения и силы переменного тока, частоту переменного тока, фазовый угол между напряжением и током, коэффициент мощности cosф, активную, реактивную и полную электрическую мощности, активную и реактивную электрическую энергию. Импульсный выход эталонного счётчика генерирует импульсы с частотой, которая пропорциональна мощности, подаваемой на поверяемые счётчики. Погрешность поверяемого счётчика определяется по результатам сравнения частоты импульсных сигналов, поступающих от эталонного и поверяемого счётчиков. Результаты определения погрешности выводятся на панелях вычисления погрешности, расположенных на местах установки поверяемых счётчиков.
Установки могут работать в двух режимах:
- в автономном режиме при управлении с клавиатуры на лицевой панели установки;
- при управлении от персонального компьютера (далее - ПК) по последовательному интерфейсу с помощью сервисного программного обеспечения (далее - ПО).
Контроль отображения параметров сигналов может осуществляться как на дисплеях блока управления и эталонного счётчика, так и на ПК с помощью сервисного ПО.
К установкам данного типа относятся установки автоматические однофазные для поверки счётчиков электрической энергии HS-6103, исполнения HS-6103 24 с зав. №№ SD1408290, SD1408291.
Заводской номер установок нанесен на маркировочную табличку, расположенную в левом нижнем углу панели установок, типографским методом в виде буквенно-цифрового кода.
Общий вид установок с указанием мест ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа и заводского номера представлен на рисунках 1 - 2. Способ ограничения доступа к местам настройки (регулировки) - нанесение защитной пломбы на лицевую панель корпуса эталонного счётчика.
Место нанесения знака утверждения типа и заводского номера

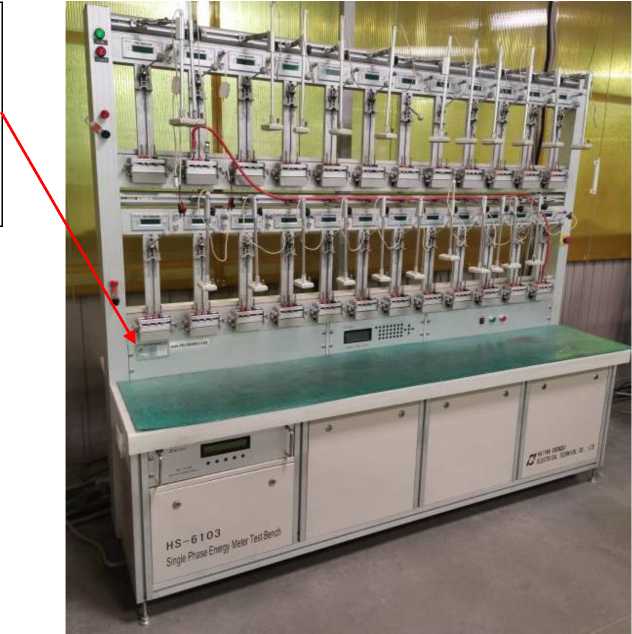

Рисунок 1 - Общий вид установки с указанием места нанесения знака утверждения типа и заводского номера
Пломба с нанесением знака поверки

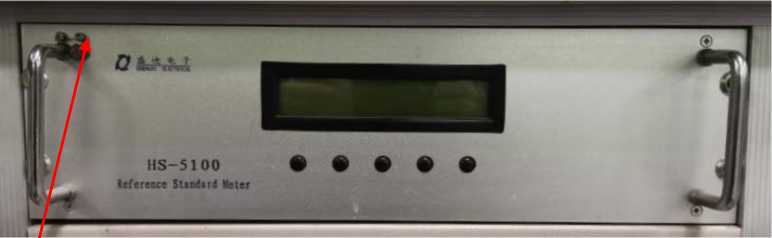

Рисунок 2 - Лицевая панель корпуса эталонного счётчика с указанием мест ограничения доступа к местам настройки (регулировки)
ПО установок представлено встроенным ПО источника мощности HS-6611 и счётчика HS-5100, выполняющим функции управления режимами работы установки, обработки и отображения измерительной информации. Встроенное ПО является метрологически значимым.
Для эксплуатации установок предусмотрено наличие внешнего метрологически незначимого сервисного ПО «ShengDi Test», позволяющего осуществлять управление и считывание параметров установки на ПК.
Метрологические характеристики установок нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО установок приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение | |
| Источник мощности HS-6611 | Счётчик HS-5100 | |
| Идентификационное наименование ПО | 07 | 07 |
| Номер версии (идентификационный номер ПО) | 0707081Ver1.8 | 0707124 V1.1 |
| 0707089Ver1.1 | 0707143 V1.4 | |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведений среднеквадратических (действующих) значений фазного напряжения переменного тока Uф, В | от 5 до 300 |
| Пределы допускаемой относительной погрешности воспроизведений среднеквадратических (действующих) значений фазного напряжения переменного тока, % | ±0,5 |
| Диапазон измерений среднеквадратических (действующих) значений фазного напряжения переменного тока Uф, В | от 10 до 300 |
| Пределы допускаемой относительной погрешности измерений среднеквадратических (действующих) значений фазного напряжения переменного тока, %, в поддиапазонах: - от 10 до 40 В включ. - св. 40 до 300 В включ. | ±0,05 ±0,1 |
| Диапазон воспроизведений и диапазон измерений среднеквадратических (действующих) значений силы переменного тока I, А | от 0,01 до 100,00 |
| Пределы допускаемой относительной погрешности воспроизведений среднеквадратических (действующих) значений силы переменного тока, % | ±0,5 |
| Пределы допускаемой относительной погрешности измерений среднеквадратических (действующих) значений силы переменного тока, %, в поддиапазонах: - от 0,01 до 0,05 А включ. - св. 0,05 до 100,00 А включ. | ±0,2 ±0,1 |
| Диапазон воспроизведений значений частоты переменного тока, Гц | от 45 до 65 |
| Пределы допускаемой абсолютной погрешности воспроизведений значений частоты переменного тока, Гц | ±0,01 |
| Наименование характеристики | Значение |
| Диапазон измерений значений частоты переменного тока, Гц | от 45 до 55 |
| Пределы допускаемой абсолютной погрешности измерений значений частоты переменного тока, Гц | ±0,05 |
| Диапазон измерений коэффициента мощности cosф | от 0,5 (инд.) до 0,5 (ёмк.) |
| Пределы допускаемой абсолютной погрешности измерений коэффициента мощности cosф | ±0,005 |
| Диапазоны измерений активной электрической мощности (энергии), Вт (Втч) | Uф, В: от 40 до 230 I, А: от 0,25 до 100,00 0,5 (инд./ёмк.) < cosф < 1,0 Uф, В: от 40 до 230 I, А: от 1 до 100 0,25 (инд.) < cosф < 0,50 (инд.) |
| Пределы допускаемой относительной погрешности измерений активной электрической мощности и активной электрической энергии, %, в диапазонах: Uф, В: от 40 до 230 I, А: от 0,25 до 100,00 0,5 (инд./ёмк.) < cosф < 1 Uф, В: от 40 до 230 I, А: от 1 до 100 0,25 (инд.) < cosф < 0,5 (инд.) | ±0,1 ±0,2 |
| Диапазоны измерений реактивной электрической мощности (энергии), вар (вар^ч) | Uф, В: от 40 до 230 I, А: от 0,25 до 100 0,5 (инд./ёмк.) < simp < 1,0 Uф, В: от 40 до 230 I, А: от 1 до 100 0,25 (инд./ёмк.) < simp < 0,5 (инд./ёмк.) |
| Пределы допускаемой относительной погрешности измерений реактивной электрической мощности и реактивной электрической энергии, %, в диапазонах: Uф, В: от 40 до 230 I, А: от 0,25 до 100,00 0,5 (инд./ёмк.) < simp < 1,0 Uф, В: от 40 до 230 I, А: от 1 до 100 0,25 (инд./ёмк.) < simp < 0,5 (инд./ёмк.) | ±0,2 ±0,4 |
| Примечание - В таблице приведены характеристики среднеквадратических (действующих) значений напряжения и силы переменного тока основных гармоник. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальные устанавливаемые значения коэффициента мощности COSф | 0,5 (инд./ёмк.); 0,8 (инд./ёмк.); 1,0 |
| Диапазон постоянных импульсного входа установки, имп/кВт-ч | от 1 до 9999999 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - номинальное напряжение переменного тока, В - номинальная частота переменного тока, Гц | 220 50 |
| Потребляемая мощность, ВА, не более | 1600 |
| Габаритные размеры (высотахдлинахширина) (установка в сборе), мм, не более | 2000х2250х800 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +15 до +25 до 80 |
| Средняя наработка на отказ, ч | 25000 |
| Средний срок службы, лет | 8 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Установка автоматическая однофазная для поверки счётчиков электрической энергии HS-6103, в составе: - Счётчик электрической энергии эталонный | HS-5100 | 1 |
| - Источник электрической мощности | HS-6611 | 1 |
| - Панель вычисления погрешности | - | 24 |
| - Фотоголовка для считывания LED-импульсов от счётчиков | - | 24 |
| Комплект ЗИП | - | 1 |
| Программное обеспечение на CD-диске | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | - | 1* |
| * По запросу. | ||
приведены в разделе 7 «Методы измерений» руководства по эксплуатации.
Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц».
