| Номер в госреестре | 90666-23 |
| Наименование СИ | Преобразователи уровня поплавковые магнитоуправляемые |
| Обозначение типа СИ | Магнитэк |
| Изготовитель | Общество с ограниченной ответственностью "Инвард" (ООО "Инвард"), г. Рязань. |
| Год регистрации | 2023 |
| Срок свидетельства | 07.12.2028 |
| МПИ (интервал между поверками) | 1 год - для преобразователей с пределами допускаемой основной абсолютной погрешности измерений уровня ≤ ±3 мм; 3 года - для преобразователей с пределами допускаемой основной абсолютной погрешности измерений уровня свыше ±3 мм |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи уровня поплавковые магнитоуправляемые Магнитэк (далее преобразователи) предназначены для измерений уровня жидких сред и/или уровня раздела двух жидких сред и преобразования измеренного значения уровня в аналоговый и/или цифровой выходной сигнал.
Преобразователи имеют одноблочное конструктивное исполнение и в общем случае состоят из чувствительного элемента, конструктивно совмещенного с блоком электронным, и поплавка со встроенным магнитом. В случае необходимости одновременного измерения уровня и уровня раздела двух сред используются два поплавка.
Чувствительный элемент преобразователя представляет собой стержень, выполненный из магнитострикционного материала. С одного конца стержень жёстко соединен с пьезоэлектрическим преобразователем, который, в свою очередь, подключен к блоку электронному. Стержень чувствительного элемента расположен в трубе, вдоль которой перемещается поплавок. Труба, в которую помещен чувствительный элемент, изготавливается из различных материалов с учетом параметров процесса: агрессивности среды, температуры и давления.
Принцип действия преобразователей основан на способе определения расстояния до поплавка путем измерения интервала времени, за который магнитострикционный импульс проходит это расстояние. Периодически генерируемый блоком электронным импульс тока передается по чувствительному элементу в направлении поплавка. В точке пересечения магнитного поля, вызванного токовым импульсом, с магнитным полем постоянного магнита поплавка возникает ультразвуковой импульс (эффект Видемана), который движется обратно в направлении пьезоакустического преобразователя, где детектируется, после чего усиливается и подвергается математической обработке. Время распространения ультразвукового импульса пропорционально уровню жидкости. Значение времени преобразуется блоком электронным в значение уровня и при наличии показывающего устройства (ЖК-дисплей) выводится на индикацию. Передача значения уровня осуществляется через унифицированные выходные сигналы.
В зависимости от вида выходного сигнала преобразователи имеют исполнения:
- А - с выходным сигналом в виде силы постоянного тока, линейно изменяющейся в диапазоне от 4 до 20 мА пропорционально уровню измеряемой среды (уровню раздела сред) при сопротивлении нагрузки не более 500 Ом;
- АР - с выходным сигналом в виде силы постоянного тока, линейно изменяющейся в диапазоне от 4 до 20 мА пропорционально уровню измеряемой среды (уровню раздела сред) при сопротивлении нагрузки не более 500 Ом, и двумя дополнительными релейными выходными сигналами с одной группой переключающих контактов;
- АЦ - с выходным сигналом в виде силы постоянного тока, линейно изменяющейся в диапазоне от 4 до 20 мА пропорционально уровню измеряемой среды (уровню раздела сред) при сопротивлении нагрузки не более 500 Ом, и дополнительным цифровым выходным сигналом по интерфейсу BELL-202 с протоколом обмена HART;
- 485 - с цифровым выходным сигналом по интерфейсу RS-485 с протоколом информационного обмена ModBus RTU.
Преобразователи могут иметь взрывозащищённое исполнение.
Знак утверждения типа, условное обозначение и заводской номер в цифровом или буквенно-цифровом формате (цифровой состоит из арабских цифр, буквенно-цифровой состоит из арабских и букв латинского алфавита) наносятся на корпус преобразователя или на стальную планку, прикрепляемую к корпусу сваркой, методом лазерной гравировки на планке.

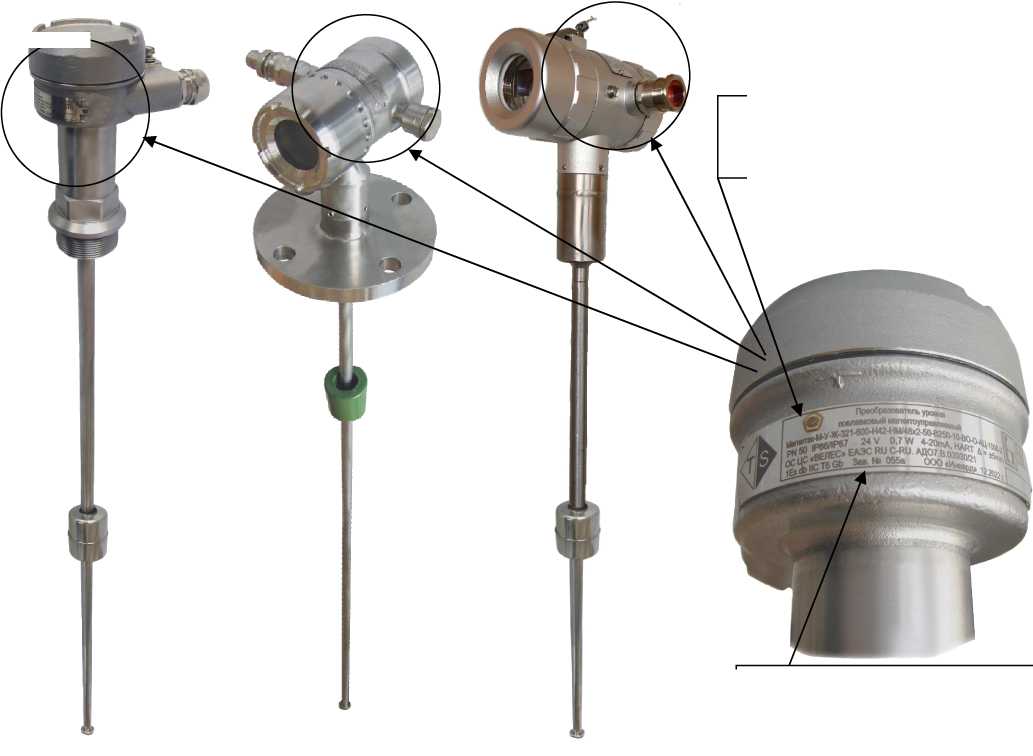

Общий вид преобразователей и места нанесения знака утверждения типа приведены на рисунке 1.
Способ ограничения доступа к местам настройки (регулировки) - пломбирование. В преобразователях пломбой завода-изготовителя пломбируется фиксирующий винт внутри электронного блока и винт стопора крышки корпуса электронного блока. Схема пломбировки от несанкционированного доступа, обозначение мест установки пломбы завода-изготовителя представлены на рисунке 2.

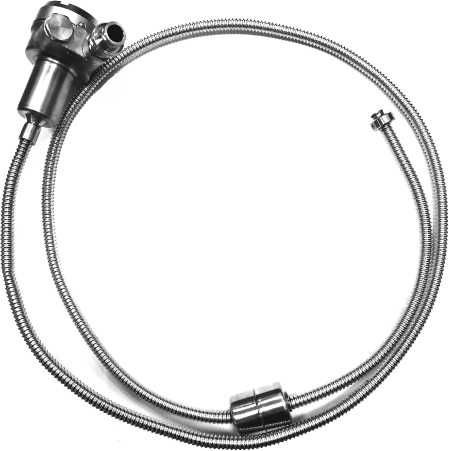

В зависимости от варианта исполнения преобразователя конструкция соединителя, чувствительного элемента и поплавка может отличаться от представленной на рисунке 1.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид преобразователей и места нанесения знака утверждения типа
Место пломбировки пломбой завода-изготовителя
Рисунок 2 - Схема пломбировки электронного блока преобразователя от несанкционированного доступа, обозначение мест пломбировки пломбами завода-изготовителя
Рисунок 3 - Примеры исполнения поплавка
Преобразователи имеют встроенное программное обеспечение (далее ПО), разработанное предприятием-изготовителем, которое устанавливается в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть изменено, так как пользователь не имеет к нему доступа. ПО в целом является метрологически значимым и не может быть изменено преднамеренно или случайно. Параметры, влияющие на метрологические характеристики, защищены паролем и механически (с помощью переключателя). Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО преобразователей
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения: | magn_m 1.0.xx* |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 1.0.xx* |
| Цифровой идентификатор программного обеспечения | Oxfcfd |
| *хх - метрологически незначимая часть, х принимает значения от 0 до 9 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня жидкости*, мм | от 0 до 6000 |
| Пределы допускаемой основной абсолютной погрешности измерений уровня (уровня раздела сред)*, Д, мм | ± 2, ± 3, ± 4, ± 5, ± 10 |
| Вариация измерений уровня (уровня раздела сред), мм | < |Д| |
| * - в зависимости от заказа | |
Продолжение Таблицы 2
| Наименование характеристики | Значение |
| Пределы дополнительной абсолютной погрешности измерений уровня, вызванные отклонением плотности измеряемой среды от градуировочного значения, на каждые 10 кг/м3, мм, не более: - при измерении уровня - при измерении уровня раздела сред | ± 0,35 ± 3,5 |
| Пределы допускаемой основной приведенной к диапазону воспроизведения выходного аналогового сигнала погрешности воспроизведения выходного аналогового сигнала, %, не более | ± 0,15 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Длина погружаемой части преобразователей*, мм | от 350 до 6000 |
| Диапазон температур измеряемой среды*, °С | от - 60 до + 450 |
| Диапазон температур окружающей среды**, °С | от - 60 до + 75 |
| Максимальное рабочее давление измеряемой среды, МПа, не более | 5,0 |
| Диапазон плотности измеряемой среды, кг/м3 | от 400 до 1500 |
| Разница плотностей измеряемых сред при измерении уровня раздела сред***, кг/м3, не менее | 100 |
| Вид выходного сигнала: - исполнение А, мА - исполнение АР (токовый + реле), мА - исполнение АЦ (токовый + HART), мА - исполнение 485 (RS-485) | от 4 до 20 от 4 до 20 от 4 до 20 - |
| Напряжение электропитания постоянного тока, В | 24-6 |
| Потребляемая электрическая мощность, Вт, не более - для преобразователей исполнений А, АР и АЦ - для преобразователей исполнения 485 | 0,7 1,5 |
| Степень защиты корпуса преобразователей по ГОСТ 14254-2015 | IP66/IP67 |
| Маркировка взрывозащиты - вид взрывозащиты «искробезопасная цепь» - вид взрывозащиты «взрывонепроницаемая оболочка» | 0Ex ia IIC T6 Ga 1Ex db IIC T6 Gb |
| * - В зависимости от заказа * * - ЖК-дисплей функционирует при температуре от минус 20 до плюс 50 °С. При температурах вне данного диапазона для считывания результата измерений используется токовый выход, либо выходной цифровой сигнал * ** - Вязкость измеряемой среды не ограничивается при отсутствии застывания измеряемой среды на элементах конструкции преобразователя и отсутствия отложений на преобразователе, препятствующих перемещению поплавка. | |
Продолжение Таблицы 3
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - длина | 6400 |
| - ширина | 230 |
| - высота | 230 |
| Масса, кг, не более | 20 |
| Средняя наработка до отказа преобразователей (с учетом технического обслуживания, регламентируемого руководством по эксплуатации), ч | 150 000 |
наносится любым технологическим способом на маркировочную табличку, закрепленную на корпусе преобразователей и типографским способом на титульные листы руководства по эксплуатации и паспорта.
Комплект поставки преобразователей должен соответствовать указанному в таблице 4.
Таблица 4 - Комплект поставки преобразователей
| Наименование | Обозначение | Количество |
| Преобразователь уровня | В соответствии с заказом | 1 шт. |
| Кабель связи | В соответствии с заказом | * |
| Паспорт | ГРВТ.407611.001 ПС | 1 экз. |
| Руководство по эксплуатации | ГРВТ.407611.001 РЭ | 1 экз. на 50 изделий** |
| Методика поверки | - | 1 экз. |
| * - Необходимость поставки оговаривается при заказе * * - На партию преобразователей меньшего количества к ним прилагается один экземпляр руководства по эксплуатации | ||
приведены в разделе «Описание и работа» руководства по эксплуатации ГРВТ.407611.001 РЭ.
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ГРВТ.407611.001 ТУ Преобразователи уровня поплавковые магнитоуправляемые Магнитэк. Технические условия.
| Зарегистрировано поверок | 418 |
| Поверителей | 4 |
| Актуальность данных | 22.11.2024 |
