Осциллографы-мультиметры цифровые запоминающие VERDO SH1400 (далее -осциллографы-мультиметры) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов и тестирования электронных компонентов.
Осциллографы-мультиметры цифровые запоминающие VERDO SH1400 (далее -осциллографы-мультиметры) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов и тестирования электронных компонентов.
| Номер в госреестре | 90667-23 |
| Наименование СИ | Осциллографы-мультиметры цифровые запоминающие |
| Обозначение типа СИ | VERDO SН1400 |
| Изготовитель | Fujian Lilliput Optoelectronics Technology Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 07.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы-мультиметры цифровые запоминающие VERDO SH1400 (далее -осциллографы-мультиметры) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов и тестирования электронных компонентов.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании (АЦП) напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на цветном жидкокристаллическом дисплее в виде осциллограмм, на которых задаются параметры измерений. Синхронизация осуществляется от встроенного опорного генератора.
Осциллографы имеют 8 модификаций SH1401, SH1402, SH1403, SH1404, SH1405, SH1406, SH1407, SH1408, отличающиеся верхней частотой полосы пропускания и наличием или отсутствием опции встроенного генератора сигналов. Параметры встроенного генератора сигналов не нормируются и являются типовыми.
Управление режимами работы и параметрами измерений осциллографов производится вручную с лицевой панели.
Конструктивно осциллографы выполнены в виде моноблока, имеют портативное исполнение и работают от внешнего источника питания постоянного тока (или сетевого адаптера) и снабжены батарейным питанием. Обозначение модели осциллографа наносится на лицевую панель методом шелкографии (рисунок 1), а также в цифро-буквенном формате из шести знаков и уникального заводского номера в формате семи цифр наносятся на самоклеящейся этикетке, помещенной на задней панели (рисунок 2). Фрагмент задней панели с указанием обозначения осциллографа и его заводского (серийного) номера на самоклеющейся этикетке показан на рисунке 4.
Места пломбирования от несанкционированного доступа и места нанесения знака утверждения типа и знака поверки на задней панели указаны на рисунке 2. Знак поверки наносится на панель осциллографа в виде самоклеющейся этикетки.
На верхней панели осциллографа расположены 2 разъёма для подключения источников измеряемых сигналов и выходной разъём встроенного генератора (рисунок 3).
Место пломбирования (стикер-наклейка)

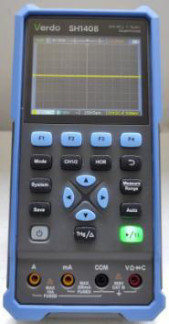

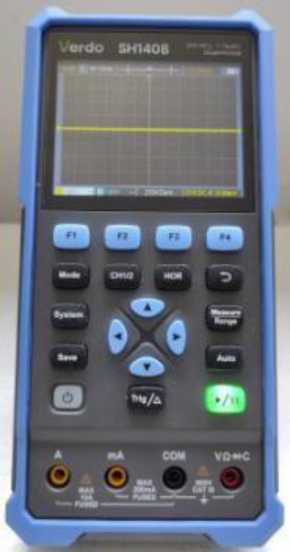

Рисунок 1 - Общий вид осциллографов, передняя панель
Место нанесения знака утверждения типа
Место нанесения знака поверки

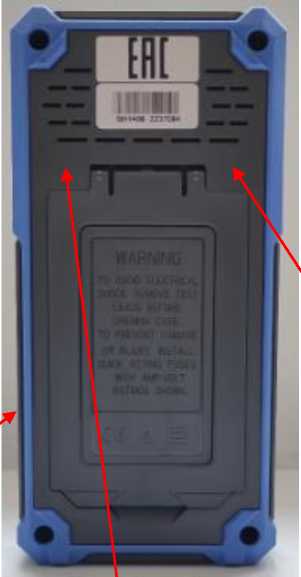

Рисунок 2 - Общий вид осциллографов, задняя панель
Рисунок 3 - Общий вид осциллографов, верхняя панель
Рисунок 4 - Фрагмент задней панели осциллографа с этикеткой
Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы осциллографов, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
VERDO SH1400 Firmware |
|
Номер версии (идентификационный номер) |
не ниже V1.0.1 |
Метрологические и основные технические характеристики осциллографов представлены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики осциллографа
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество каналов |
2 |
|
Верхняя частота полосы пропускания, МГц 1) |
|
|
SH1401, SH1402 |
40 |
|
SH1403, SH1404 |
70 |
|
SH1405, SH1406 |
100 |
|
SH1407, SH1408 |
200 |
Продолжение таблицы 2
|
1 |
2 |
|
Входное сопротивление Rbx, МОм |
(1,00 ±0,02) |
|
Коэффициент развертки в последовательности 1-2-5, с/дел SH1401, SH1402, SH1403, SH1404 SH1405, SH1406, SH1407, SH1408 |
от 5-10’9 до 1-103 от 2-10’9 до 1-103 |
|
Количество делений вертикальной шкалы |
8 (±4 от центра) |
|
Коэффициент отклонения Ko, в последовательности 1-2-5 |
от 10 мВ/дел до 10 В/дел |
|
Пределы допускаемой относительной погрешности коэффициента отклонения, % 2) |
±3,0 |
|
Пределы допускаемой относительной погрешности измерения временных интервалов |
±1П0-4 |
|
Примечания: 1) По уровню напряжения 0,707 (-3 дБ). 2) После выполнения процедуры автоподстройки (Self-calibration) |
|
Таблица 3 - Метрологические характеристики мультиметра
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
1 |
2 |
3 |
|
Напряжение постоянного тока, В |
||
|
0,2 |
1 • 10-5 |
± (0,005/U+10\k) |
|
2 |
1-10-4 |
± (0,003-U +5-k) |
|
20 |
1 • 10-3 |
|
|
200 |
1-10-2 |
|
|
1000 |
1-10-1 |
|
|
Примечание: U - значение измеряемого напряжения постоянного тока, В |
||
|
Напряжение переменного тока частотой от 40 до 1000 Гц, В |
||
|
0,2 |
1-10-5 |
± (0,008^U+10\k) |
|
2 |
1-10-4 |
|
|
20 |
1-10-3 |
|
|
200 |
1-10-2 |
|
|
750 |
1-10-1 |
± (0,01-U+10-k) |
|
Примечания: 1) Предел допускаемой абсолютной погрешности не нормируется для значений от 0 до 5 % от верхнего предела установленного поддиапазона измерений 2) U - значение измеряемого напряжения переменного тока, В |
||
|
Сила постоянного тока, А |
||
|
0,2 |
1-10-5 |
± (0,008-I + 10-k) |
|
10 |
1-10-3 |
± (0,025-I + 10-k) |
|
Примечание: I - значение измеряемой силы тока, А |
||
Продолжение таблицы 3
|
1 |
2 |
3 |
|
Сила переменного тока частотой от 40 до 1 |
000 Гц, А |
|
|
0,2 |
1 - 10-5 |
± (0,01 •I + 10-k) |
|
10 |
1-10-3 |
± (0,028-1 + 10-k) |
|
Примечания: 1) Предел допускаемой абсолютной погрешности не нормируется для значений от 0 до 5 % от верхнего предела установленного поддиапазона измерений 2) I - значение измеряемой силы тока, А |
||
|
Сопротивление постоянному току, Ом |
||
|
2-102 |
10-2 |
± (0,008-R + 10-k) |
|
2-103 |
10-1 |
± (0,008-R + 5-k) |
|
2-104 |
1 |
± (0,008-R + 3-k) |
|
2-105 |
10 |
|
|
2-106 |
102 |
|
|
2-107 |
103 |
± (0,01-R+ 3-k) |
|
108 |
104 |
± (0,05-R+ 10-k) |
|
Примечание: R - значение измеряемого сопротивления постоянному току, Ом |
||
|
Электрическая ёмкость, Ф |
||
|
2-10-8 |
10-12 |
± (0,03-C + 10-k) |
|
2-10-7 |
10-11 |
|
|
2-10-6 |
10-10 |
|
|
2-10-5 |
10-9 |
|
|
2-10-4 |
10-8 |
|
|
2-10-3 |
10-7 |
|
Примечания:
1) Предел допускаемой абсолютной погрешности не нормируется для значений от 0 до 5 % от верхнего предела установленного поддиапазона измерений
2) C - значение измеряемой электрической ёмкости, Ф
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Встроенный генератор (опция): частота, Гц амплитуда выходного сигнала (Rbbix = 50 Ом), Вп-п амплитуда выходного сигнала (Rbbix = 1 МОм), Вп-п |
от 10-1 до 2,5-107 от 10-2 до 2,5 от 2-10-2 до 5 |
|
Напряжение сети питания частотой 50 Гц, В |
от 100 до 240 |
|
Электропитание от аккумулятора, напряжение постоянного тока, не менее, В |
3,7 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Габаритные размеры, мм, не более ширинах глубинах высота |
198х96х38 |
|
Масса (без аккумулятора), кг, не более |
0,6 |
|
Условия применения температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106 |
наносится на заднюю панель корпуса в виде самоклеящейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений представлена в таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Осциллограф-мультиметр цифровой запоминающий |
(модификация) |
1 |
|
Сетевой адаптер |
- |
1 |
|
Комплект щупов |
- |
1 |
|
Кабель BNC - зажимы типа «крокодил» |
- |
1* |
|
Кабель USB |
- |
1 |
|
Программное обеспечение |
- |
1 |
|
Опции и принадлежности |
по заказу |
по заказу |
|
Руководство по эксплуатации |
- |
1 |
|
Примечание: *для SH1402, SH1404, SH1406, SH1408 - 2 шт. |
||
Сведения о методиках (методах) измерений приведены в главе 4 «Измерения» руководства пользователя.
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
ГОСТ Р 8.761-2011 «Государственная поверочная схема для средств измерений импульсного электрического напряжения»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1*10-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Государственная поверочная схема для средств измерений силы переменного электрического тока от 1*10-8 до 100 А в диапазоне частот от 1*10-1 до 1*106 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости».
| Зарегистрировано поверок | 389 |
| Поверителей | 7 |
| Актуальность данных | 16.11.2024 |
