Осциллографы цифровые запоминающие VERDO SB1800 (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Осциллографы цифровые запоминающие VERDO SB1800 (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
| Номер в госреестре | 90668-23 |
| Наименование СИ | Осциллографы цифровые запоминающие |
| Обозначение типа СИ | VERDO SB1800 |
| Изготовитель | Fujian Lilliput Optoelectronics Technology Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 07.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые запоминающие VERDO SB1800 (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании (АЦП) напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на цветном жидкокристаллическом дисплее в виде осциллограмм, эпюр, диаграмм и спектрограмм на которых задаются параметры измерений. Синхронизация осуществляется от встроенного опорного генератора.
Осциллографы имеют 4 модификации VERDO SB1801, VERDO SB1802, VERDO SB1803, VERDO SB1804, отличающиеся верхней частотой полосы пропускания и количеством каналов.
Управление режимами работы и параметрами измерений осциллографов производится вручную с лицевой панели, либо дистанционно по интерфейсам USB, Ethernet. Осциллографы оснащены портом VGA для подключения внешнего дисплея. Для всех модификаций осциллографов предусмотрена возможность встраивания опций: генератора сигналов, мультиметра, опция декодирования и синхронизации последовательных шин I2C, SPI, CAN, UART/RS232. Параметры генератора, мультиметра и декодирования протоколов - не нормируются и являются типовыми.
Конструктивно осциллографы выполнены в виде моноблока в настольном исполнении. Осциллографы снабжены поворотной ручкой для переноски.
Обозначение модели осциллографа наносится на лицевую панель методом шелкографии (рисунок 1), а также в цифробуквенном формате из шести знаков и уникального заводского номера в формате семи цифр наносятся на самоклеящейся этикетке, помещенной на задней панели (рисунок 2). Места пломбирования от несанкционированного доступа и места нанесения знака утверждения типа и знака поверки на задней панели указаны на рисунке 2. Знак поверки наносится на панель осциллографа в виде самоклеящейся этикетки. Обозначение модели осциллографа в цифробуквенном формате из шести знаков и уникальный заводской номер в формате семи цифр наносятся на самоклеящейся этикетке, помещенной на задней панели.
Фрагмент задней панели с указанием обозначения осциллографа и его заводского (серийного) номера на самоклеющейся этикетке показан на рисунке 3.

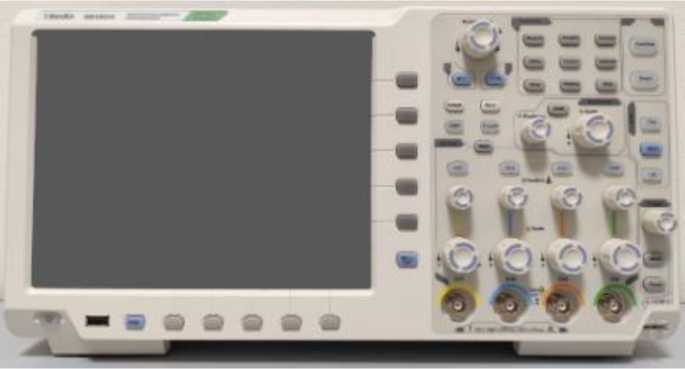

Рисунок 1 - Общий вид осциллографов, передняя панель
Место пломбирования (стикер-наклейка)
Место нанесения знака поверки
Место нанесения знака
утверждения типа

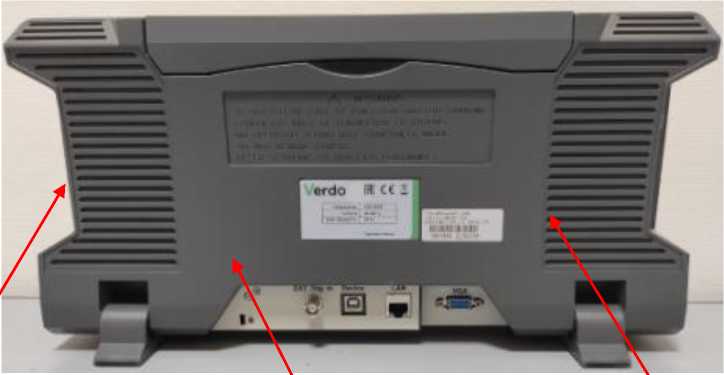

Рисунок 2 - Общий вид осциллографов, задняя панель
Модификация
Заводской номер

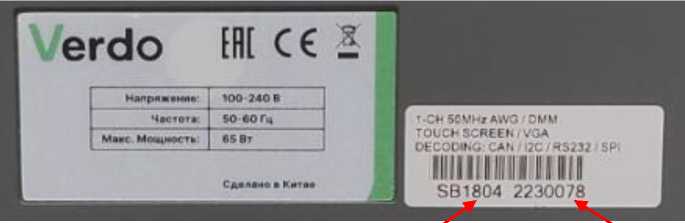

Рисунок 3 - Фрагмент задней панели осциллографа с этикеткой
Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы осциллографов, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
VERDO SB1800 Firmware |
|
Номер версии (идентификационный номер) |
не ниже V1.10.0 |
Метрологические и основные технические характеристики осциллографов представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество каналов: VERDO SB1801 и VERDO SB1803 VERDO SB1802 и VERDO SB1804 |
2 4 |
|
Вертикальное разрешение (разрядность АЦП), бит |
8 |
|
Верхняя частота полосы пропускания1), МГц: VERDO SB1801 и VERDO SB1802 VERDO SB1803 и VERDO SB1804 |
350 500 |
|
Входное сопротивление Rвх, Ом: |
(1,00 ±0,02) -106 или (50,0 ±1,0) |
|
Коэффициент развертки в последовательности 1-2-5, с/дел |
от 5М0-10 до 1-103 |
|
Количество делений вертикальной шкалы |
10 (±5 от центра) |
|
Коэффициент отклонения Ко, в последовательности 1-2-5, В/дел Rвх = 1 МОм Rвх = 50 Ом |
от 0,001 до 10,00 от 0,001 до 1,000 |
|
Пределы допускаемой относительной погрешности коэффициента отклонения 2), % Ко = 1 мВ/дел Ко > 2 мВ/дел |
±3,0 ±2,0 |
|
Пределы допускаемой относительной погрешности измерения временных интервалов |
±2,5-10’6 |
|
Примечания: 1) по уровню напряжения 0,707 (-3 дБ). Для Ко < 5 мВ/дел типовое значение верхней частоты полосы пропускания - 20 МГц. 2) После выполнения процедуры автоподстройки (Self-calibration) |
|
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение сети питания частотой 50 Гц, В |
от 100 до 240 |
|
Встроенный мультиметр (опция): - напряжение постоянного тока, В - напряжение переменного тока с частотой от 40 до 400 Гц, В - сила постоянного тока, А - сила переменного тока с частотой от 40 до 400 Гц, А - электрическое сопротивление, Ом - электрическая емкость, Ф |
от 1 • 10-3 до 1000 от 1 • 10-3 до 750 от 1-10-2 до 20 от 1-10’1 до 20 от 10 до 1-108 от 1 • 10-9 до 240-2 |
|
Встроенный генератор (опция) - частота - амплитуда выходного сигнала1) |
от 1 мкГц до 50 МГц от 2 мВп-п до 20 Вп-п |
|
Потребляемая мощность, Вт, не более |
65 |
|
Габаритные размеры, мм, не более ширинах глубинах высота |
422x226x135 |
|
Масса, кг, не более |
5,0 |
|
Условия применения температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106 |
|
Примечание: 1) Напряжение от пика до пика или размах |
|
наносится на заднюю панель корпуса в виде самоклеящейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений представлена в таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Осциллограф цифровой запоминающий |
(модификация) |
1 |
|
Пробник-делитель |
- |
2 |
|
Кабель сетевой |
- |
1 |
|
Кабель USB |
- |
1 |
|
Опции и принадлежности |
по заказу |
по заказу |
|
Руководство пользователя |
- |
1 |
Сведения о методиках (методах) измерений приведены в главе 4 «Измерения» руководства пользователя.
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ГОСТ Р 8.761-2011 «Государственная поверочная схема для средств измерений импульсного электрического напряжения».
