| Номер в госреестре | 90670-23 |
| Наименование СИ | Источники-измерители |
| Обозначение типа СИ | GSM7-20H10 |
| Изготовитель | Good Will Instrument Co., Ltd., Тайвань |
| Год регистрации | 2023 |
| Срок свидетельства | 07.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники-измерители GSM7-20H10 (далее - источники) предназначены для воспроизведения и измерения напряжения и силы постоянного тока, измерения электрического сопротивления постоянному току.
Источники-измерители включают в себя биполярный источник постоянного тока, биполярный источник постоянного напряжения, прецизионный мультиметр, устройство поглощения тока (электронную нагрузку), микропроцессор для управления режимами работы и устройство индикации. В режиме измерения электрического сопротивления на исследуемый объект подается испытательный ток и измеряется падение напряжения на объекте, при этом сила испытательного тока выбирается автоматически в зависимости от значения измеряемого сопротивления или задается пользователем. Источники обеспечивают работу в четырех квадрантах диаграммы ток-напряжение. В первом и третьем квадрантах вольтамперной характеристики (ВАХ) прибор работает как источник, отдавая мощность в нагрузку. Во втором и четвертом квадрантах измеритель представляет собой электронную нагрузку, рассеивая внутри себя мощность от внешних источников электроэнергии. Напряжение и ток измеряются как в режиме источника, так и в режиме отбора мощности в нагрузку. Источники оснащены графическим жидкокристаллическим дисплеем с максимальным разрешением 6% разрядов.
Конструктивно источники выполнены в виде моноблока в настольном исполнении с питанием от сети переменного тока.
На передней панели источников расположены: дисплей, кнопки управления, кнопка включения, порт USB. Управление режимами работы, выбор и регулировка параметров, включение и переключение между лицевой и задней панелями измерительных входов/выходов источников осуществляется с передней панели специальными кнопками. Для ввода цифровых параметров на панели имеется две группы органов управления: кнопки направлений (со стрелками) и цифровая клавиатура. В нижней части панели расположены измерительные разъемы и кнопки управления, функционал которых меняется в зависимости от выбора пунктов меню на экране.
На задней панели расположены: гнездо для подключения сетевого шнура питания, интерфейсы дистанционного управления (USB, LAN, RS232), измерительные разъемы, разъем интерфейса GPIB (опция).
Источники выпускаются в одной модификации GSM7-20H10.
Для предотвращения несанкционированного доступа к внутренним частям источников предусмотрена пломбировка одного из винтов крепления корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на верхней панели прибора.
Заводской номер, идентифицирующий каждый экземпляр источников, состоит из буквенно-цифрового обозначения и наносится на корпус при помощи наклейки, размещаемой на нижней панели.
Общий вид источников, место нанесения знака утверждения типа и место нанесения знака поверки представлены на рисунке 1. Схема пломбировки от несанкционированного доступа и место нанесения заводского номера представлены на рисунке 2.
А

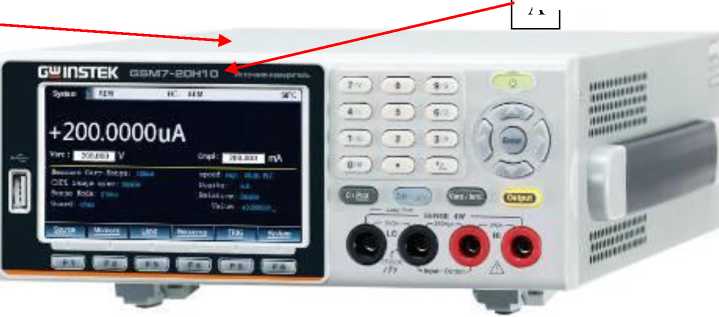

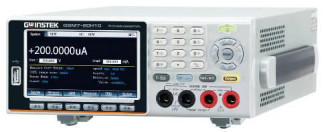

Рисунок 1 - Общий вид источников и место нанесения знака утверждения типа (А) и место нанесения знака поверки (Б)

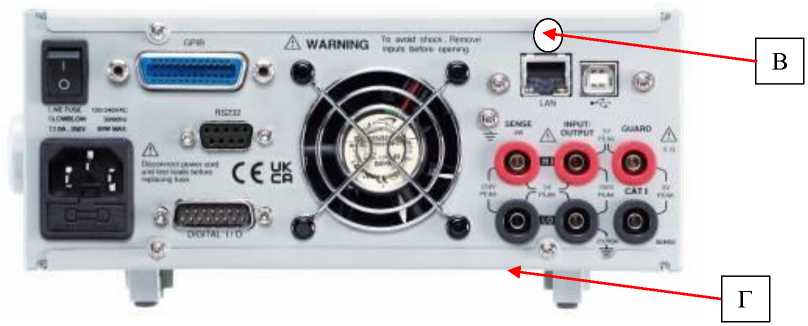

Рисунок 2 - Схема пломбировки от несанкционированного доступа (В) и место нанесения заводского номера (Г).
Источники функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем, которое обеспечивает управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Метрологические характеристики источников нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | не ниже 1.14 |
Таблица 2 - Метрологические характеристики 1)
| Наименование характеристики | Значение | |||
| 1 | 2 | |||
| Пределы допускаемой основной абсолютной погрешности AIos воспроизведения силы постоянного тока, А 3) | ||||
| Предел измерений | Разрешение | |||
| ±1,00000 мкА ±10,0000 мкА ±100,000 мкА ±1,00000 мА ±10,0000 мА ±100,000 мА ±1,00000 А | 10 пА 100 пА 1 нА 10 нА 100 нА 1 мкА 10 мкА | ±(3,5^10-<|] ±(3,3^10-4 ±(з,1^10-4 ±(з,4^10-4 ±(4,5^10-4 ±(б,6^10-4 ±(2,7-10-3- | [os| los los los los los los | +6 10-10) +2 10-9) +2 10-8) +2 10-7) +2 10-6) +2 10-5) +9 10-4) |
| Пределы допускаемой дополнительной абсолютной погрешности воспроизведения силы постоянного тока, А/°С 2) | ±(0,15 •AIos) | |||
| Пределы допускаемой основной абсолютной погрешности AIom измерения силы постоянного тока, А 3) | ±(2,9-10-4-|Iom|+3-10-10) ±(2,7-10-4-|Iom|+7-10-10) ±(2,5-10—4-Ы+6-10-9) ±(2,7-10—4-Ы+6-10-8) ±(3,5-10-4-|Iom|+6-10-7) ±(5,5-10-4-|Iom|+6-10-6) ±(2,2- 10-3-|Iom|+5,7-10-4) | |||
| Предел измерений | Разрешение | |||
| ±1,00000 мкА ±10,0000 мкА ±100,000 мкА ±1,00000 мА ±10,0000 мА ±100,000 мА ±1,00000 А | 10 пА 100 пА 1 нА 10 нА 100 нА 1 мкА 10 мкА | |||
| Пределы допускаемой дополнительной абсолютной погрешности измерения силы постоянного тока, А/°С 2) | ±(0,1-AIom) | |||
| Пределы допускаемой основной абсолютной погрешности AUos воспроизведения напряжения постоянного тока, В 3) | ||||
| Предел измерений | Разрешение | |||
| ±200, 000 мВ ±2,00000 В ±20,0000 В ±200,000 В | 1 мкВ 10 мкВ 100 мкВ 1 мВ | ±(2-10-4-U ±(2-10-4-|U ±(2-10-4-|Uo ±(2-10-4 -Uo | os|+6-10-4) os|+6-10-4) s+2,4-10-3) s+2,4-10-2) | |
| Пределы допускаемой дополнительной абсолютной погрешности воспроизведения напряжения постоянного тока, В/°С 2) | ±(0,15-AUos) | |||
| Пределы допускаемой основной абсолютной погрешности AUom измерения напряжения постоянного тока, В 3) | ±(1,2-10-4-|Uom|+3-10-4) ±(1,2-10-4-Uom|+3-10-4) ±(1,5-10-4-Uom|+1,5-10-3) ±(1,5- 10-4-Uom|+1 -10-2) | |||
| Предел измерений | Разрешение | |||
| ±200, 000 мВ ±2,00000 В ±20,0000 В ±200,000 В | 1 мкВ 10 мкВ 100 мкВ 1 мВ | |||
Продолжение таблицы 2
| 1 | 2 | ||
| Пределы допускаемой дополнительной абсолютной погрешности измерения напряжения постоянного тока, В/°С 2) | ±(0,15 •AUom) | ||
| Пределы допускаемой основной абсолютной погрешности AR измерения сопротивления постоянному току, Ом 3) | ±(3si+3mu) 6) ±(b10-^R+340-3) ±(8-10’4-R+3-10’2) ±(7^10-4<R+0,3) ±(6^10-4<R+3) ±(7^10-4<R+30) ±(1,1-10’3-R+300) ±(1,1-10’3-R+1 103) ±(6,640-^R+b104 | ||
| Предел измерений | Разрешение | Сила испытательного тока 4) | |
| 2,00000 Ом 5) 20,0000 Ом 200,000 Ом 2,00000 кОм 20,0000 кОм 200,000 кОм 2,00000 МОм 20,0000 МОм 200,000 МОм | 10 мкОм 100 мкОм 1 мОм 10 мОм 100 мОм 1 Ом 10 Ом 100 Ом 1 кОм | - 100 мА 10 мА 1 мА 100 мкА 10 мкА 5 мкА 0,5 мкА 100 нА | |
| Пределы допускаемой дополнительной абсолютной погрешности измерения сопротивления постоянному току, Ом/°С 2) | ±(0,15 •AR) | ||
| Примечания: 1) нормируются при температуре окружающего воздуха от +18 °С до +28 °С после прогрева источника в течение 60 минут; 2) нормируется при температуре окружающего воздуха от 0 °С до +17,9 °С, от +28,1 °С до +40 °С; 3) скорость (воспроизведения или измерения) - нормальная (1 •PLC). Для скорости 0,1TLC дополнительная погрешность составляет 0,005 % от установленного предела (кроме пределов 200 мВ и 1 А, для которых дополнительная погрешность составляет 0,05 %). Для скорости 0,01 PLC дополнительная погрешность составляет 0,05 % от установленного предела (кроме пределов 200 мВ и 1 А, для которых дополнительная погрешность составляет 0,5 %); NTLC - число периодов колебаний тока в сети питания. 4) значения силы тока указаны для автоматического режима измерения, в ручном режиме значения силы испытательного тока выбираются пользователем; 5) устанавливается в ручном режиме; 6) Формула для расчета погрешности в ручном режиме, где 3si — относительная погрешность воспроизведения силы испытательного тока, Зми - относительная погрешность измерения напряжения. Для вычисления Зми рассчитать значение напряжения по формуле U= UR. где R - измеренное значение сопротивления и Lrc — значение силы установленного испытательного тока; Iom - значение измеряемой силы тока, А; Ios - значение воспроизводимой силы тока, А; Uom - значение измеряемого напряжения, В; Uos - значение воспроизводимого напряжения, В; R - значение измеряемого сопротивления, Ом. | |||
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 4,8 |
| Габаритные размеры, мм (ширинахвысотахглубина) | 214x86x357 |
| Напряжение сети питания, В - при частоте 50/60 Гц | от 100 до 240 |
| Потребляемая мощность, Вт, не более | 80 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +18 до +23 80 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от 0 до +40 85 |
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Источник-измеритель | GSM7-20H10 | 1 шт. |
| Сетевой кабель питания | - | 1 шт. |
| Измерительный кабель | - | 1 шт. |
| Измерительный кабель с зажимами типа «крокодил» | - | 2 шт. |
| Руководство по эксплуатации, программное обеспечение (CD-диск) | - | 1 шт. |
приведены в п. 9 «Работа с прибором» руководства по эксплуатации.
ГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия на источники-измерители GSM7-20H10.
| Зарегистрировано поверок | 12 |
| Поверителей | 3 |
| Актуальность данных | 16.11.2024 |
