| Номер в госреестре | 90673-23 |
| Наименование СИ | Комплексы измерительно-вычислительные (управляющие) MAS400 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | "Zhejiang Chitic Control Engineering Co. Ltd.", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 07.12.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные (управляющие) MAS400 (далее по тексту -MAS400) предназначены для измерений силы и напряжения постоянного электрического тока, частоты импульсных сигналов, измерений сигналов от термопар (ТП) и термопреобразователей сопротивления (ТС), формирования аналоговых сигналов силы постоянного электрического тока, и автоматизации технологических процессов на базе измерительной информации, включая сбор и обработку первичной информации (от датчиков, преобразователей и т. д.) о технологических параметрах, преобразование, хранение и передачу информации на более высокие уровни управления, вычисление показателей, характеризующих процесс, формирование управляющих воздействий а также сигналов аварийной защиты. Комплексы могут применяться в технологических целях и целях коммерческого учёта.
Принцип действия MAS400 основан на аналого-цифровом и цифро-аналоговом преобразовании входных электрических сигналов.
MAS400 осуществляют также прием, обработку и формирование цифровых и дискретных сигналов, регулирование технологического процесса.
MAS400 относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и состоят из соединенных согласно требуемой конфигурации блоков и модулей из числа следующих:
- главного модуля процессора;
- модулей связи;
- модулей питания;
- модулей ввода/вывода сигналов.
Модификации модулей ввода/вывода сигналов MAS400, приведенные в таблице 2, отличаются количеством и типом входных и выходных сигналов, а также исполнением корпуса. MAS400 устанавливаются в стойках, электротехнических шкафах.
Заводской номер в виде буквенно-цифрового обозначения, однозначно идентифицирующий модуль из состава MAS400, наносится типографским способом на информационную наклейку, располагающуюся на каждом модуле. Нанесение знака поверки на средство измерений не предусмотрено.
Фотография общего вида стойки MAS400 представлена на рисунке 1, фотография модуля с заводским номером представлено на рисунке 2.

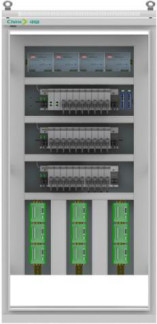

Рисунок 1 - Общий вид стойки модулей MAS400 в электротехническом шкафу
Рисунок 2 - Общий вид модуля MAS400
Заводской номер MAS400 указывается типографским способом в виде буквенноцифрового обозначения на информационной табличке, в левом верхнем углу наружной поверхности двери электротехнического шкафа, в котором смонтированы компоненты MAS400. Место нанесения информационной таблички с заводским номером указано на рисунке 3.
Место нанесения информационной таблички на MAS400
Рисунок 3 - Место нанесения информационной таблички.
Пломбирование MAS400 не предусмотрено.
Программное обеспечение (ПО) MAS400 состоит из: встроенное программное обеспечение (ВПО) и внешнее, устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. Уровень защиты ВПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Внешнее ПО предназначено для конфигурации и настройки параметров модулей, центральных процессоров. Внешнее ПО защищено посредством механизма авторизации пользователя.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Chitic |
| Номер версии | Не ниже V8.0 |
| Цифровой идентификатор ПО | - |
Метрологические и технические характеристики MAS400 приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики MAS400
| Тип модуля | Измеряемый параметр, единица измерения | Диапазон измерений (ДИ) | Пределы допускаемой основной погрешности | Пределы допускаемой погрешности в рабочих условиях эксплуатации |
| 1 | 2 | 3 | 4 | 5 |
| СТ1213А | Измерение силы постоянного электрического тока, мА | от 0 до 20 | Yосн.= ±0,10 % | Yраб.= ±0,20 % |
| СТ1213В | Измерение силы постоянного электрического тока, мА | от 0 до 10 от 4 до 20 | Yосн.= ±0,10 % | Yраб.= ±0,20 % |
| Измерение напряжения постоянного электрического тока, В | от 0 до 5 от 1 до 5 | |||
| СТ1213Т | Измерение сигналов от ТП по ГОСТ Р 8.585-2001 тип J, K, E, B, S, Т | J от 0 до +1200 В от +250 до +1820 К от 0 до +1372 Е от 0 до +1000 S от 0 до +1768 Т от 0 до +385 | Yосн.= ±0,10 % | Yраб.= ±0,30 % |
| Измерение напряжения постоянного электрического тока, мВ | от 0 до 20 от 0 до 100 | Yосн.= ±0,10 % | Yраб.= ±0,20 % | |
| СТ1213Н | Измерение силы постоянного электрического тока, мА | от 4 до 20 | Yосн.= ±0,10 % | Yраб.= ±0,40 % |
Продолжение таблицы 2 - Метрологические характеристики MAS400
| Тип модуля | Измеряемый параметр, единица измерения | Диапазон измерений (ДИ) | Пределы допускаемой основной погрешности | Пределы допускаемой погрешности в рабочих условиях эксплуатации (от 0 до +22 °C и от +28 до +60 °C), % |
| 1 | 2 | 3 | 4 | 5 |
| СТ1215 | Измерение сигналов от ТС по ГОСТ 6651-2009, °С 50М а=0,00426 оС-1; Pt100 а=0,00385 оС-1 | от -50 до + 150; от -148 до +850 | Досн.= ±2,0 °С | Драб.= ±3,0 °С |
| СТ1215В | Измерение сигналов от ТС по ГОСТ 6651-2009, °С 50М а=0,00426 оС-1; Pt100 а=0,00385 оС-1 | от -50 до + 150; от -148 до +850 | Досн = ±1,0 °С | Драб.= ±2,5 °С |
| СТ1223 | Воспроизведение силы постоянного электрического тока | от 0 до 20 от 4 до 20 | Yосн.= ±0,20 % | Yраб.= ±0,20 % |
| СТ1223А | Yосн.= ±0,20 % | Yраб.= ±0,20 % | ||
| СТ1223В | от 0 до 10 от 0 до 20 от 4 до 20 | Yосн.= ±0,20 % | Yраб.= ±0,40 % | |
| СТ1223Н | Воспроизведение силы постоянного электрического тока | от 0 до 10 от 0 до 20 от 4 до 20 | Yосн.= ±0,20 % | Yраб.= ±0,20 % |
| СТ1251 | Измерение силы постоянного электрического тока, мА | от 0 до 10 от 4 до 20 | Yосн.= ±0,10 % | Yраб.= ±0,20 % |
| Воспроизведение силы постоянного электрического тока | от 0 до 10 | Yосн.= ±0,15 % | Yраб.= ±0,25 % | |
| от 4 до 20 | Yосн.= ±0,15 % | |||
| от 0 до 20 | Yосн.= ±0,15 % |
Продолжение таблицы 2 - Метрологические характеристики MAS400
| Тип модуля | Измеряемый параметр, единица измерения | Диапазон измерений (ДИ) | Пределы допускаемой основной погрешности | Пределы допускаемой погрешности в рабочих условиях эксплуатации (от 0 до +22 °C и от +28 до +60 °C), % |
| 1 | 2 | 3 | 4 | 5 |
| СТ1291 | Измерение частоты импульсных сигналов | от 1 до 50000 Гц | Yосн.= ±0,010 % | Yраб.= ±0,020 % |
| Примечание 1. Условные обозначения: Yосн. - пределы допускаемой основной приведенной погрешности (приведенной к диапазону измерения); Yраб. - пределы допускаемой приведенной погрешности в рабочих условиях эксплуатации (приведенной к диапазону измерения); Аосн. - пределы допускаемой основной абсолютной погрешности; Араб. - пределы допускаемой абсолютной погрешности в рабочих условиях эксплуатации; 2. Пределы допускаемой приведенной погрешности указанные в столбцах 4, 5 без учета компенсации температуры холодного спая (ХС) | ||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -10 до +60 от 5 до 95 от 84,0 до 106,7 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Комплексы измерительно-вычислительные (управляющие) MAS400* | В зависимости от модификации | 1 |
| Комплексы измерительно-вычислительные (управляющие) MAS400. Руководство по эксплуатации | - | 1 |
| Комплексы измерительно-вычислительные (управляющие) MAS400. Паспорт | - | 1 |
| Плата терминальная** | В зависимости от модификации | 1 |
| * Состав определяется спецификацией заказа * * Поставляется при наличии в комплекте поставки указанными в таблице 2, согласно спецификации заказа | ||
приведены в разделе «Часть II. Выбор оборудования и его конфигурирование» документа «Комплексы измерительно-вычислительные (управляющие) MAS400. Руководство по эксплуатации».
ГОСТ Р 51841-2001 (МЭК 61131-2) «Программируемые контроллеры. Общие технические требования и методы испытаний»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Стандарт предприятия «Комплексы измерительно-вычислительные (управляющие) MAS400».
