| Номер в госреестре | 90675-23 |
| Наименование СИ | Модули измерительные контроллеров программируемых MAS200 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | "Zhejiang Chitic Control Engineering Co. Ltd.", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 07.12.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули измерительные контроллеров программируемых MAS200 (далее по тексту -MAS200) предназначены для измерений силы, напряжения, сопротивления постоянного электрического тока, измерений сигналов от термопар (ТП) и термопреобразователей сопротивления (ТС), формирования аналоговых сигналов силы и напряжения постоянного электрического тока, а также приема, обработки и формирования дискретных и цифровых сигналов.
Принцип действия MAS200 основан на аналого-цифровом и цифро-аналоговом преобразовании входных электрических сигналов.
Модули измерительные входят в состав контроллеров MAS200 которые относятся к проектно-компонуемым устройствам и конструктивно выполнены из соединенных согласно требуемой конфигурации: центрального процессорного блока (CPU), модулей ввода/вывода аналоговых и дискретных сигналов, коммуникационных модулей, пульта индикации и управления, блока питания.
Модули ввода/вывода, в том числе измерительные, выполнены в пластиковых корпусах и устанавливаются на профильную DIN-рейку или крепятся винтами. Подключение к соседним модулям осуществляется с помощью штекера, которым комплектуется модуль, наружные соединения возможны через съемные клеммные блоки, что позволяет проводить замену модулей без демонтажа внешних цепей.
MAS200 осуществляют также прием, обработку и формирование цифровых и дискретных сигналов, регулирование технологического процесса.
Модификации модулей ввода/вывода сигналов MAS200, приведенные в таблице 2, отличаются количеством и типом входных и выходных сигналов, а также исполнением корпуса. MAS200 устанавливаются в стойках, электротехнических шкафах.
Заводской номер в виде буквенно-цифрового обозначения, однозначно идентифицирующий модуль ввода/вывода сигналов MAS200, наносится типографским способом на информационную наклейку, располагающуюся на каждом модуле. Место нанесения заводского номера на модуль ввода/вывода сигналов MAS200 указано на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.

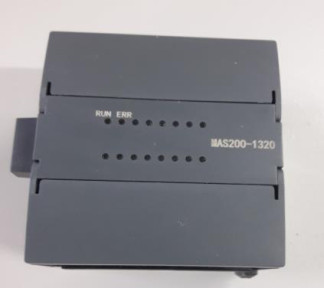

Фотография общего вида модуля ввода/вывода сигналов MAS200 представлена на рисунке 1.
Рисунок 1 - Общий вид модуля MAS200
Рисунок 2 - Место нанесения заводского номера на модуль MAS200
Пломбирование MAS200 не предусмотрено.
Программное обеспечение (ПО) MAS200 состоит из: встроенное программное обеспечение (ВПО) и внешнее, устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. Уровень защиты ВПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Внешнее программное обеспечение CoDeSys, не влияющее на метрологические характеристики, содержит широкий спектр инструментальных средств для работы с программируемыми контроллерами MAS200. Оно позволяет выполнять:
- конфигурирование и настройку параметров модулей, центральных процессоров (выбор количества используемых измерительных каналов, диапазон измерения или воспроизведения сигналов, тип подключаемого измерительного преобразователя (датчика) и др.);
- конфигурирование систем промышленной связи на основе стандарта Ethernet; программирование логических задач контроллеров на языках стандарта МЭК 61131
- тестирование проектов, выполнение пуско-наладочных работ и обслуживание готовой системы;
- установку парольной защиты от несанкционированного доступа. Внешнее ПО защищено посредством механизма авторизации пользователя.
Программное обеспечение CoDeSys не даёт доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ВПО.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CODESY |
| Номер версии | версия не ниже V3.5 |
| Цифровой идентификатор ПО | - |
Метрологические и технические характеристики MAS200 приведены в таблицах 2, 3.
Таблица 1 - Метрологические характеристики MAS200
| Модификация модуля | Измеряемый параметр, единица измерения | Диапазон измерений (ДИ) / разрядность цифровых сигналов | Пределы допускаемой основной погрешности | Пределы допускаемой погрешности в рабочих условиях эксплуатации (от 0 до +22 °C и от +28 до +55 °C, % |
| 1 | 2 | 3 | 4 | 5 |
| MAS200-1310 | Измерение силы постоянного электрического тока, мА | от 0 до 20 от 4 до 20 / 16 бит | Yосн.= ±0,5 % | Yраб.= ±0,5 % |
| Измерение напряжения постоянного электрического тока, В | от 0 до 10 / 16 бит | |||
| MAS200-1311 | Измерение сигналов от ТП по ГОСТ Р 8.585-20012, °С тип J, Т, K, N, E, R, S, B | J от -210 до +1200 Т от -200 до +400 К от -200 до +1000 N от -200 до +1300 Е от -200 до +1000 R от -30 до +1768 S от -30 до +1768 В от +600 до +1820 | Yосн.= ±0,5 % | Yраб.= ±1,0 % |
| Измерение напряжения постоянного электрического тока, мВ | от -20 до +78 / 15 бит | Yосн.= ±0,5 % | Yраб.= ±1,0 % |
| Модификация модуля | Измеряемый параметр, единица измерения | Диапазон измерений (ДИ) / разрядность цифровых сигналов | Пределы допускаемой основной погрешности | Пределы допускаемой погрешности в рабочих условиях эксплуатации (от 0 до +22 °C и от +28 до +55 °C, % |
| 1 | 2 | 3 | 4 | 5 |
| MAS200-1312 | Измерение сигналов от ТС по ГОСТ 6651-2009, °С тип Pt100 а=0,00385 оС-1 | от -50 до + 600 | Yосн.= ±0,5 % | Yраб.= ±1,0 % |
| MAS200-1313 | Измерение силы постоянного электрического тока, мА | от 0 до 20 от 4 до 20 / 16 бит | Yосн.= ±1,0 % | Yраб.= ±1,0 % |
| Измерение напряжения постоянного электрического тока, В | от 0 до 10 / 16 бит | Yосн.= ±0,5 % | Yраб.= ±0,5 % | |
| MAS200-1320 | Воспроизведение силы постоянного электрического тока | от 0 до 20 / 12 бит | Yосн.= ±1,0 % | Yраб.= ±1,5 % |
| Воспроизведение напряжения постоянного электрического тока | от 0 до 10 / 12 бит | |||
| MAS200-1321 | Воспроизведение силы постоянного электрического тока | от 0 до 20 / 12 бит | Yосн.= ±1,0 % | Yраб.= ±1,5 % |
| MAS200-1330 | Измерение силы постоянного электрического тока, мА | от 0 до 20 16 бит | Yосн.= ±0,5 % | Yраб.= ±1,5 % |
| Модификация модуля | Измеряемый параметр, единица измерения | Диапазон измерений (ДИ) / разрядность цифровых сигналов | Пределы допускаемой основной погрешности | Пределы допускаемой погрешности в рабочих условиях эксплуатации (от 0 до +22 °C и от +28 до +55 °C, % |
| 1 | 2 | 3 | 4 | 5 |
| Измерение напряжения постоянного электрического тока, В | от 0 до 10 / 12 бит | Yосн.= ±0,5 % | Yраб.= ±0,5 % | |
| Воспроизведение силы постоянного электрического тока | от 0 до 20 / 12 бит | Yосн.= ±0,5 % | Yраб.= ±0,5 % | |
| Воспроизведение напряжения постоянного электрического тока | от 0 до 10 / 12 бит | Yосн.= ±0,5 % | Yраб.= ±0,5 % | |
| MAS200-1107А | Измерение силы постоянного электрического тока, мА | от 0 до 20 / 16 бит | Yосн.= ±0,5 % | Yраб.= ±1,5 % |
| Измерение напряжения постоянного электрического тока, В | от 0 до 10 / 16 бит | |||
| Воспроизведение силы постоянного электрического тока | от 0 до 20 / 12 бит | Yосн.= ±1,0 % | Yраб.= ±1,5 % | |
| Воспроизведение напряжения постоянного электрического тока | от 0 до 10 / 12 бит | |||
| MAS200-1314 | Измерение сигналов от термистора (NTC), R25°C 10K, °С | от -40 до + 105 | Yосн.= ±0,5 % | Yраб.= ±1,0 % |
| Модификация модуля | Измеряемый параметр, единица измерения | Диапазон измерений (ДИ) / разрядность цифровых сигналов | Пределы допускаемой основной погрешности | Пределы допускаемой погрешности в рабочих условиях эксплуатации (от 0 до +22 °C и от +28 до +55 °C, % |
| 1 | 2 | 3 | 4 | 5 |
| Примечание 1. Условные обозначения: Yосн. - пределы допускаемой основной приведенной погрешности (приведенной к диапазону измерения); Yраб. - пределы допускаемой приведенной погрешности в рабочих условиях эксплуатации (приведенной к диапазону измерения); 2 Пределы допускаемой приведенной погрешности указанные в столбцах 4, 5 без учета компенсации температуры холодного спая (ХС). Погрешность компенсации температуры ХС Д= ±5,0 °С | ||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от 0 до +55 от 5 до 95 от 84,0 до 106,7 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Модули измерительные контроллеров программируемых MAS200 | В зависимости от модификации | 1 |
| Модули измерительные контроллеров программируемых MAS200. Руководство по эксплуатации | - | 1 |
приведены в разделе 4 «Модули расширения аналогового ввода/вывода (AI/AO)» документа «Модули измерительные контроллеров программируемых MAS200. Руководство по эксплуатации».
ГОСТ Р 51841-2001 (МЭК 61131-2) «Программируемые контроллеры. Общие технические требования и методы испытаний»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Стандарт предприятия «Модули измерительные контроллеров программируемых MAS200».
