Клещи электроизмерительные АКИП-2305 (далее - клещи) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока без разрыва токовой цепи, активной мощности, коэффициента мощности, суммарного коэффициента гармоник, среднеквадратичного и действующего значения гармоник напряжения и тока, электрического сопротивления постоянному току.
Назначение
Клещи электроизмерительные АКИП-2305 (далее - клещи) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока без разрыва токовой цепи, активной мощности, коэффициента мощности, суммарного коэффициента гармоник, среднеквадратичного и действующего значения гармоник напряжения и тока, электрического сопротивления постоянному току.
Описание
Принцип действия клещей при измерении силы постоянного и переменного тока основан на измерении магнитного потока, создаваемого измеряемым током в проводнике. Магнитный поток преобразуется в ЭДС, а далее аналоговый сигнал преобразуется в цифровую форму. В режимах измерения напряжения, сопротивления происходит прямое измерение сигнала аналого-цифровым измерительным преобразователем. Измерение мощности представляет собой математическую обработку результатов измерения напряжения и силы тока.
Конструктивно клещи выполнены в виде портативных многофункциональных измерительных приборов с батарейным питанием. На передней панели имеются кнопки управления и навигации по меню, гнезда для подключения измерительных проводов, переключатель роторного типа для включения и выбора режима измерений. Измеренные значения отображаются на жидкокристаллическом дисплее, имеющем цифровую шкалу, меню функций, индикаторы режимов измерения и индикаторы единиц измерения. У клещей имеется индикатор фазного напряжения. На задней панели клещей расположен отсек, закрытый съемной крышкой, для установки элементов питания.
Клещи изготавливаются в двух модификациях: АКИП-2305/1 и АКИП-2305/2. Модификации различаются верхним значением диапазона измерений силы тока.
Нанесение знака поверки на клещи не предусмотрено.
Пломбирование клещей от несанкционированного доступа не предусмотрено.
Серийный (заводской) номер, идентифицирующий каждый экземпляр клещей, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.
Общий вид клещей и место нанесения знака утверждения типа представлены на рисунке 1. Цветовая гамма корпуса клещей может быть изменена по решению Изготовителя в одностороннем порядке. Место нанесения заводского номера представлено на рисунке 1.

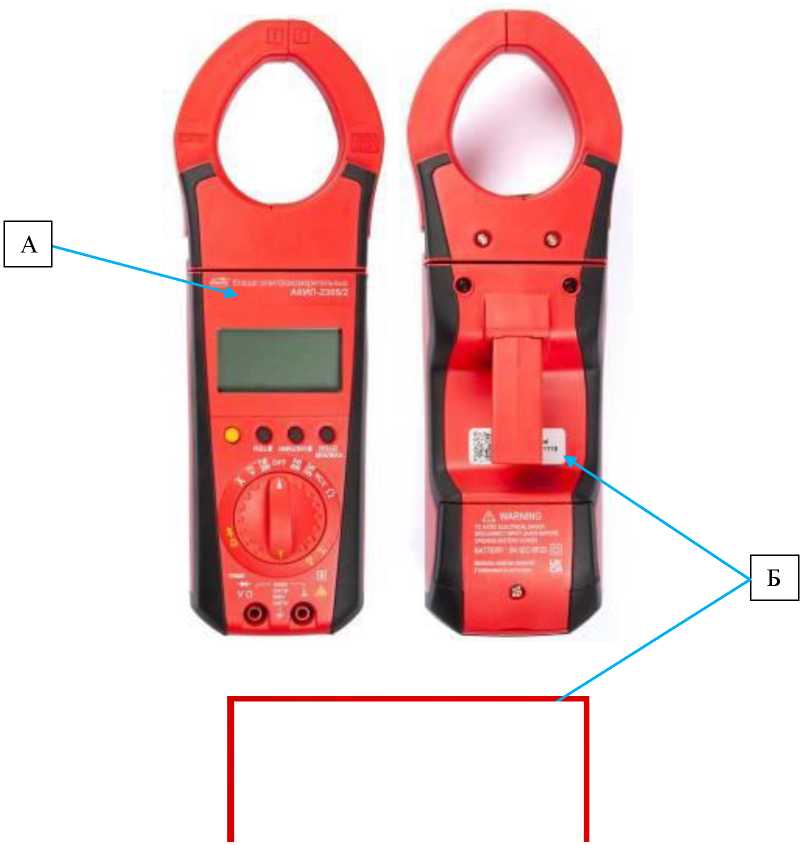

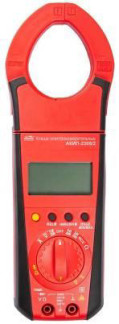

Рисунок 1 - Общий вид клещей, места нанесения знака утверждения типа (А) и серийного номера(Б)

Технические характеристики
Таблица 1 - Метрологические характеристики клещей в режиме измерений напряжения
постоянного тока
Верхний предел диапазона измерений, В
|
Значение единицы младшего разряда k, В
|
Пределы допускаемой абсолютной погрешности, В
|
999,9
|
0,1
|
±(0,005/Лизм+5^к)
|
Примечание
иизм - измеренное значение напряжения, В.
|
Таблица 2 - Метрологические характеристики клещей в режиме измерений напряжения переменного тока______________________________________________________________________
Верхний предел диапазона измерений, В
|
Диапазон частот, Гц
|
Значение единицы младшего разряда k, В
|
Пределы допускаемой абсолютной погрешности, В1)
|
999,9
|
от 50 до 60
|
0,1
|
±(0,0075-иизм+5-k)
|
от 61 до 400
|
±(0,05-U№M+5-k)
|
Примечания
1) - при использовании фильтра НЧ (LPF) иизм - измеренное значение напряжения, В.
|
Таблица 3 - Метрологические характеристики клещей в режиме измерений силы постоянного тока
Модификация
|
Верхний предел диапазона измерений, А
|
Значение единицы младшего разряда k, А
|
Пределы допускаемой абсолютной погрешности, А
|
АКИП-2305/1
|
99,9
|
0,01
|
±(0,015 -Ьзм+0,2)
|
400
|
0,1
|
±(0,015 -Ьзм+5-k)
|
АКИП-2305/2
|
999,9
|
0,1
|
±(0,015 -Ьзм+5-k)
|
Примечания
1изм - измеренное значение силы тока, А.
При измерении силы тока менее 1000А, дополнительная погрешность составляет ±5 А, А.
|
Таблица 4 - Метрологические характеристики клещей в режиме измерений силы переменного тока
Модификация
|
Диапазон частот, Гц
|
Верхний предел диапазона измерений, А
|
Значение единицы младшего разряда k, А
|
Пределы допускаемой абсолютной погрешности, А1)
|
АКИП-2305/1
|
от 50 до 60
|
99,9
|
0,01
|
±(0,015 ±изм+0,3)
|
от 61 до 400
|
±(0,05±изм+5А)
|
от 50 до 60
|
400
|
0,1
|
±(0,015±изм+5А)
|
от 61 до 400
|
±(0,05±изм+5К)
|
АКИП-2305/2
|
от 50 до 60
|
999,9
|
0,1
|
±(0,015±изм+5К)
|
от 61 до 400
|
±(0,05±изм+5К)
|
Примечания
1) - при использовании фильтра НЧ (LPF)
1изм - измеренное значение силы тока, А.
При измерении силы тока менее 1000А, дополнительная погрешность составляет ±5
|
Таблица 5 - Метрологические характеристики клещей в режиме измерений активной мощности (постоянного/переменного тока)____________________________________________________________
Модификация
|
Верхний предел диапазона измерений, кВт
|
Значение единицы младшего разряда k, кВт
|
Пределы допускаемой абсолютной погрешности, кВт
|
АКИП-2305/1
АКИП-2305/2
|
9,999
|
0,001
|
+(0,02Тизм+5А)
|
99,99
|
0,010
|
999,9
|
0,100
|
9999
|
1,000
|
Примечания
Ризм - измеренное значение активной мощности, кВт.
Для АКИП-2305/1 нормируется для напряжения не менее 10 В и силы тока не менее 4 А.
При измерении мощности менее 5 кВт, дополнительная погрешность составляет +10 -k, кВт.
Для АКИП-2305/2 нормируется для напряжения не менее 10 В и силы тока не менее 5 А.
При измерении мощности менее 5 кВт, дополнительная погрешность составляет +10 -k, кВт.
Максимально допустимые значения измеряемых величин:
АКИП-2305/1 - 1000 В (AC/DC), 440 А (AC/DC);
АКИП-2305/2 - 1000 В (AC/DC), 1100 А (AC/DC)
|
Таблица 6 - Метрологические характеристики клещей в режиме измерений сопротивления
постоянному току
Верхний предел диапазона измерений, Ом
|
Значение единицы младшего разряда k, Ом
|
Пределы допускаемой абсолютной погрешности, Ом
|
9999
|
1
|
+(0,005 ^изм+5А)
|
Примечание
R-изм - измеренное значение сопротивления постоянному току, Ом.
|
Таблица 7 - Технические характеристики
Наименование характеристики
|
Значение
|
Масса, кг, не более
|
0,5
|
Габаритные размеры (ширинахвысотахглубина), мм
|
90х270х70
|
Питание
|
9 В (батарея типа Крона)
|
Нормальные условия измерений:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %, не более
- атмосферное давление, кПа
|
от +18 до +25 75 от 84,0 до 106,7
|
Рабочие условия применения:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %, не более
- атмосферное давление, кПа
|
от 0 до +55
75 от 84,0 до 106,7
|
Знак утверждения типа
наносится на переднюю панель клещей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 8 - Комплектность клещей
Наименование
|
Обозначение
|
Количество
|
Клещи
|
-
|
1 шт.
|
Измерительные провода
|
-
|
2 шт.
|
Кейс для переноски
|
-
|
1 шт.
|
Зажимы «крокодил»
|
-
|
2 шт.
|
Руководство по эксплуатации
|
-
|
1 экз.
|
Сведения о методах измерений
приведены в разделе п.7 «Проведение измерений» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1А0-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия «Клещи электроизмерительные АКИП-2305».
