| Номер в госреестре | 90679-23 |
| Наименование СИ | Нутромеры микрометрические трехточечные |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью Торговый дом "ИТО-Туламаш" (ООО ТД "ИТО-Туламаш"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 07.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нутромеры микрометрические трехточечные (далее по тексту - нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий.
Принцип действия основан на преобразовании взаимного перемещения измерительных наконечников нутромера в значение измеряемого внутреннего диаметра отверстия. Результат измерений считывается по шкалам стебля и барабана или по цифровому отсчетному устройству.
Нутромеры изготавливаются следующих модификаций:
- НМТ - с отсчетом по шкалам стебля и барабана;
- НМТЦ - с отсчетом по цифровому отсчетному устройству.
Нутромеры состоят из микрометрической головки и самоцентрирующейся головки с тремя измерительными наконечниками, расположенными под углом 120 градусов.
Нутромеры могут комплектоваться удлинителями для увеличения глубины измерений, на которой может быть измерен диаметр.
Настройка нутромеров осуществляется с помощью колец установочных, входящих в комплект поставки. Кольца установочные поставляются в комплекте для нутромеров с верхним пределом диапазона измерений до 100 мм включительно, а свыше 100 мм - по дополнительному заказу.
Нутромеры отличаются между собой внешним видом, метрологическими и техническими характеристиками.
Нутромеры поставляются поштучно или наборами.
^£1 ий (S&
Товарный знак , или ; - ; наносится на паспорт нутромеров
типографским методом и на микрометрическую головку или измерительный стержень нутромеров лазерной маркировкой.
Заводской номер в виде цифрового обозначения наносится на микрометрическую головку, измерительный стержень или цифровое отсчетное устройство лазерной маркировкой или краской в местах, указанных на рисунках 1-2.
Цвета корпуса отсчетного устройства и кнопок управления не влияют на метрологические характеристики нутромеров и могут быть изменены изготовителем.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид нутромеров указан на рисунках 1-2.
Пломбирование нутромеров от несанкционированного доступа не предусмотрено.
Место нанесения заводского номера

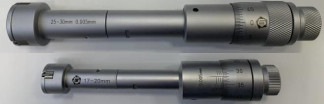

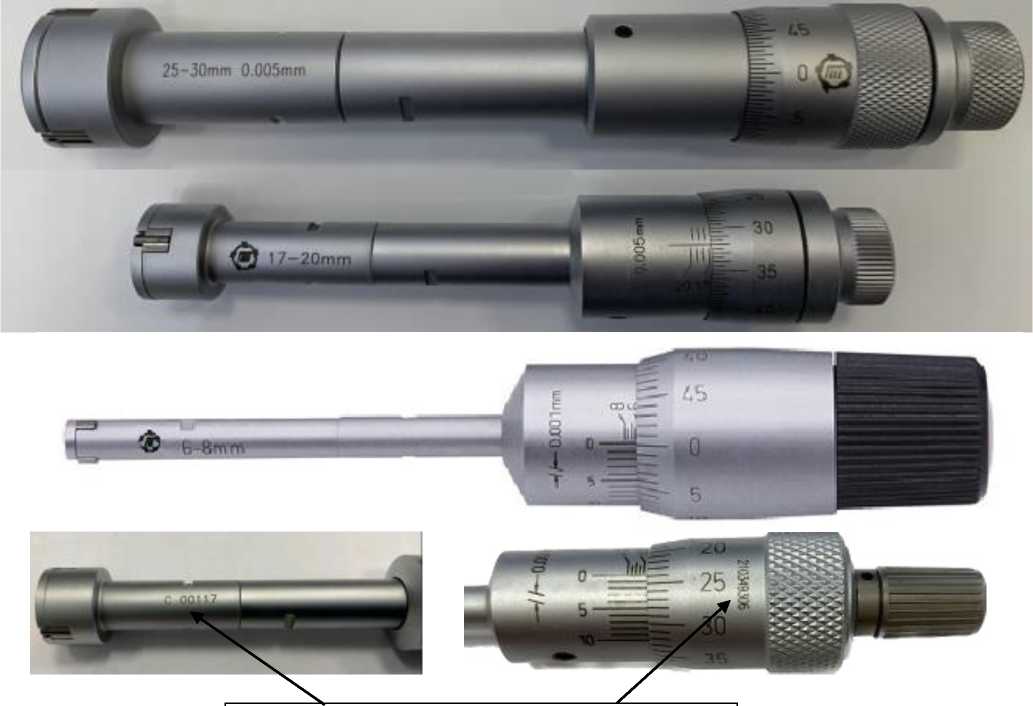

Рисунок 1 - Общий вид нутромеров модели НМТ с указанием места нанесения заводского номера
Место нанесения заводского номера
Рисунок 2 - Общий вид нутромеров модели НМТЦ с указанием места нанесения заводского
номера

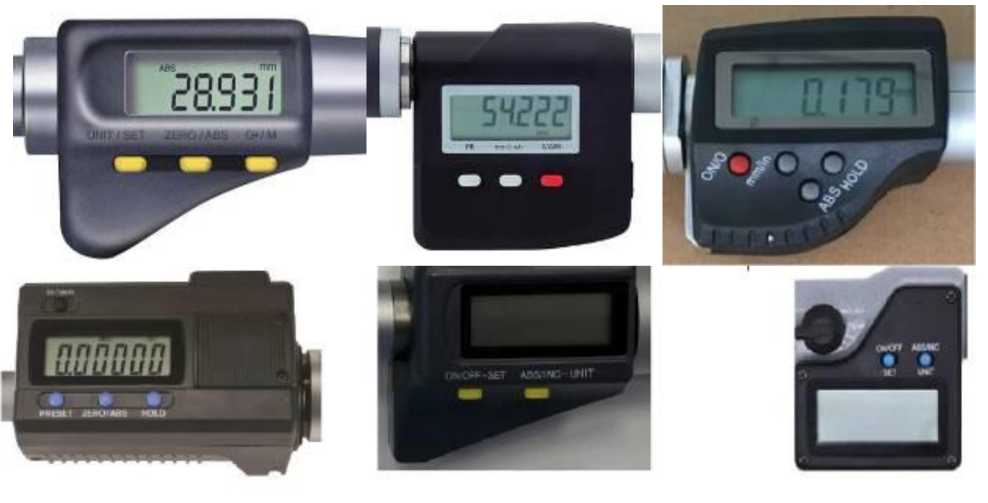

Рисунок 3 - Общий вид цифровых отсчетных устройств нутромеров модели НМТЦ
Таблица 1 - Основные метрологические характеристики нутромеров модификации НМТ
| Диапазон измерений, мм | Цена деления,мм | Пределы допускаемой абсолютной погрешности, мм |
| 1 | 2 | 3 |
| От 6 до 8 | 0,001 | ±0,004 |
| От 8 до 10 | 0,001 | ±0,004 |
| От 10 до 12 | 0,001 | ±0,004 |
| От 11 до 14 | 0,005 | ±0,005 |
| От 12 до 16 | 0,005 | ±0,005 |
| От 14 до 17 | 0,005 | ±0,005 |
| От 16 до 20 | 0,005 | ±0,005 |
| От 20 до 25 | 0,005 | ±0,005 |
| От 25 до 30 | 0,005 | ±0,005 |
| От 30 до 40 | 0,005 | ±0,005 |
| От 40 до 50 | 0,005 | ±0,005 |
| От 50 до 63 | 0,005 | ±0,005 |
Продолжение таблицы 1
| 1 | 2 | 3 |
| От 60 до 70 | 0,005 | ±0,005 |
| От 62 до 75 | 0,005 | ±0,005 |
| От 75 до 88 | 0,005 | ±0,005 |
| От 80 до 90 | 0,005 | ±0,005 |
| От 87 до 100 | 0,005 | ±0,005 |
| От 100 до 125 | 0,005 | ±0,006 |
| От 125 до 150 | 0,005 | ±0,006 |
| От 150 до 175 | 0,005 | ±0,007 |
| От 175 до 200 | 0,005 | ±0,007 |
Таблица 2 - Основные метрологические характеристики нутромеров модификации НМТЦ
| Диапазон измерений, мм | Шаг дискретности, мм | Пределы допускаемой абсолютной погрешности, мм |
| От 6 до 8 | 0,001 | ±0,004 |
| От 8 до 10 | 0,001 | ±0,004 |
| От 10 до 12 | 0,001 | ±0,004 |
| От 11 до 14 | 0,001 | ±0,004 |
| От 12 до 16 | 0,001 | ±0,005 |
| От 14 до 17 | 0,001 | ±0,005 |
| От 16 до 20 | 0,001 | ±0,005 |
| От 20 до 25 | 0,001 | ±0,005 |
| От 25 до 30 | 0,001 | ±0,005 |
| От 30 до 40 | 0,001 | ±0,005 |
| От 40 до 50 | 0,001 | ±0,005 |
| От 50 до 63 | 0,001 | ±0,005 |
| От 60 до 70 | 0,001 | ±0,005 |
| От 62 до 75 | 0,001 | ±0,005 |
| От 75 до 88 | 0,001 | ±0,005 |
| От 80 до 90 | 0,001 | ±0,005 |
| От 87 до 100 | 0,001 | ±0,005 |
| От 100 до 125 | 0,001 | ±0,006 |
| От 125 до 150 | 0,001 | ±0,006 |
| От 150 до 175 | 0,001 | ±0,007 |
| От 175 до 200 | 0,001 | ±0,007 |
| От 200 до 300 | 0,001 | ±0,008 |
| От 200 до 500 | 0,001 | ±0,009 |
Таблица 3 - Габаритные размеры и масса нутромеров модификации НМТ
| Диапазон измерений, мм | Габаритные размеры (Длина х Ширина, Высота), мм, не более | Масса, кг, не более |
| 1 | 2 | 3 |
| От 6 до 8 | 255х160х50 | 0,6 |
| От 8 до 10 | 255х160х50 | 0,6 |
| От 10 до 12 | 255х160х50 | 0,6 |
| От 11 до 14 | 255х160х50 | 0,8 |
| От 12 до 16 | 255х160х50 | 0,9 |
Продолжение таблицы 3
| 1 | 2 | 3 |
| От 14 до 17 | 255x160x50 | 0,9 |
| От 16 до 20 | 255x160x50 | 0,9 |
| От 20 до 25 | 255x170x50 | 1,3 |
| От 25 до 30 | 310x170x50 | 1,3 |
| От 30 до 40 | 310x170x50 | 2,2 |
| От 40 до 50 | 310x170x50 | 2,3 |
| От 50 до 63 | 330x295x100 | 3,5 |
| От 60 до 70 | 330x295x100 | 3,5 |
| От 62 до 75 | 260x160x150 | 3,5 |
| От 75 до 88 | 330x295x100 | 4,3 |
| От 80 до 90 | 330x295x100 | 4,3 |
| От 87 до 100 | 330x295x160 | 4,3 |
| От 100 до 125 | 330x295x160 | 4,3 |
| От 125 до 150 | 370x295x240 | 4,7 |
| От 150 до 175 | 370x295x240 | 4,7 |
| От 175 до 200 | 370x295x240 | 4,7 |
| Таблица 4 - Габаритные размеры и масса нутромеров модификации | НМТЦ | |
| Диапазон измерений, мм | Габаритные размеры (Длина х Ширина, Высота), мм, не более | Масса, кг, не более |
| От 6 до 8 | 255x160x50 | 0,6 |
| От 8 до 10 | 255x160x50 | 0,6 |
| От 10 до 12 | 255x160x50 | 0,6 |
| От 11 до 14 | 255x160x50 | 0,9 |
| От 12 до 16 | 255x160x50 | 0,9 |
| От 14 до 17 | 255x160x50 | 0,9 |
| От 16 до 20 | 255x160x50 | 0,9 |
| От 20 до 25 | 255x170x50 | 1,3 |
| От 25 до 30 | 310x170x50 | 1,3 |
| От 30 до 40 | 310x170x50 | 2,2 |
| От 40 до 50 | 310x170x50 | 2,3 |
| От 50 до 63 | 310x170x50 | 3,5 |
| От 60 до 70 | 310x170x50 | 3,5 |
| От 62 до 75 | 290x170x150 | 3,5 |
| От 75 до 88 | 290x170x150 | 4,3 |
| От 80 до 90 | 290x295x150 | 4,3 |
| От 87 до 100 | 290x295x160 | 4,3 |
| От 100 до 125 | 370x295x130 | 4,7 |
| От 125 до 150 | 370x295x130 | 4,7 |
| От 150 до 175 | 370x295x240 | 4,7 |
| От 175 до 200 | 370x295x240 | 4,7 |
| От 200 до 300 | 450x350x250 | 5,5 |
| От 200 до 500 | 450x350x250 | 6,0 |
Таблица 5 - Номинальные диаметры установочных колец и их допускаемые отклонения
| Диапазон номинальных диаметров установочных колец, мм | Допускаемые отклонения диаметров установочных колец от номинальных, мкм |
| От 5,970 до 20,000 включ. | ±2,2 |
| Св. 20,000 до 100,000 включ. | ±2,5 |
| Св. 100,000 до 200,000 включ. | ±3,0 |
| Св. 200,000 до 500,030 | ±4,0 |
Таблица 6 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более | от + 15 до +25 80 |
наносится на титульный лист паспорта типографским методом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Нутромер микрометрический трехточечный | - | 1 шт. |
| Кольцо установочное | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Примечание - кольцо установочное для нутромеров с верхним пределом диапазона измерений свыше 100 мм поставляется по дополнительному заказу | ||
приведены в разделе 6 «Порядок работы» паспорта нутромеров.
Государственная поверочная схема для средств измерений длины в диапазоне от С10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
ТУ 3934-023-7106006356-2022 «Нутромеры микрометрические трехточечные. Технические условия».
