| Номер в госреестре | 90686-23 |
| Наименование СИ | Приборы для измерений отклонений формы и расположения поверхностей вращения |
| Обозначение типа СИ | m.era Titanium |
| Изготовитель | Общество с ограниченной ответственностью "Измерительные решения" (ООО "Измерительные решения"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 08.12.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений отклонений формы и расположения поверхностей вращения m.era Titanium (далее по тексту - приборы) предназначены для измерений отклонений формы и расположения поверхностей вращения деталей.
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности измерительным наконечником в виде щупа. Щуп описывает траекторию действительного профиля исследуемой поверхности.
Приборы состоят из механической части, электронного блока, монитора с персональным компьютером с программным обеспечением.
Механическая часть включает в свой состав: шпиндель с рабочим столом для вращения, установки, центрирования и выравнивания контролируемой детали, датчик с щупом, механизм крепления и перемещения по оси X со шкалой, колонну со шкалой по оси Z для обеспечения перемещения датчика по вертикали и горизонтали.
Датчик преобразует геометрические отклонения формы поверхности в изменения электрического сигнала, пропорциональные линейным перемещениям щупа.
Электронный блок осуществляет обработку электрических сигналов, поступающих с датчика, исполняет функции управления механическими элементами (шпинделем, перемещениями датчика).
Компьютер позволяет провести расчет параметров, сохранить или отобразить протокол результатов измерений с возможностью вывода на монитор.
Приборы позволяют осуществить математическую обработку результатов измерений следующими методами:
- алгоритмическая фильтрация фильтрами Гаусса;
- расчет аппроксимирующих окружностей по методу наименьших квадратов, окружностей минимальной зоны, вписанной и описанной окружностей;
- расчет аппроксимирующих прямых по методу наименьших квадратов, минимальной зоны;
- расчет максимального отклонения профиля;
- расчет отклонений профиля от номинального.
Форма представления информации может быть различна: в виде графиков в полярных и декартовых координатах, таблиц, протоколов.
Приборы выпускаются следующих модификаций: Titanium RI, Titanium R2, Titanium RI PRO, Titanium R2 PRO, Titanium R3 PRO, Titanium R MAX отличающихся рядом конструктивных особенностей.
У приборов Titanium RI, Titanium R2 перемещение датчика по оси X осуществляется вручную с помощью поворотной ручки, по оси Z с помощью джойстика.
Приборы Titanium RI PRO, Titanium R2 PRO, Titanium R3 PRO, Titanium R MAX, оснащаются приводами для моторизованного перемещения датчика по осям X и Z.
В зависимости от типоразмера и комплектации при маркировке прибора к названию модификации добавляется обозначение ZZRR, где ZZ соответствует диапазону перемещения по оси Z в см для данного типоразмера, RR - диаметру рабочего стола в см.
Пломбирование приборов от несанкционированного доступа не предусмотрено. Нанесение знака поверки не предусмотрено.
Заводской номер в виде цифрового обозначения нанесен методом печати на маркировочную табличку (Рис. 2), которая расположена на боковой панели основания приборов.
Общий вид приборов представлен на рисунке 1.
(а)
Место нанесения таблички с заводским номером и знака утверждения типа
заводским номером и знака утверждения типа
(б)
Место нанесения таблички с
(в)
Место нанесения таблички
заводским номером и знака
(г)
Место нанесения таблички с заводским номером и знака утверждения типа
утверждения типа
(д)
Место нанесения таблички с
заводским номером и знака
утверждения типа
заводским номером и знака утверждения типа

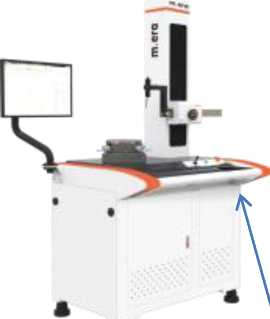

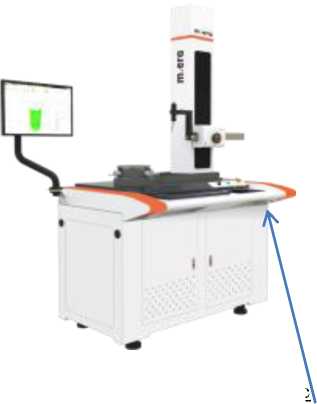

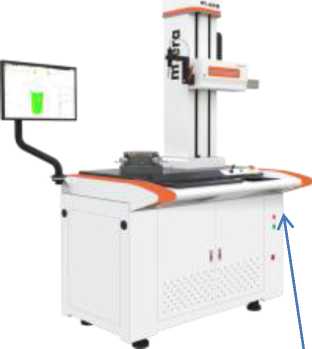

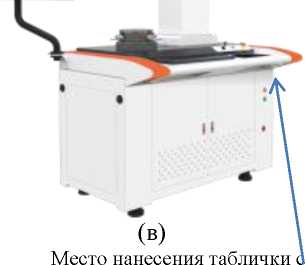

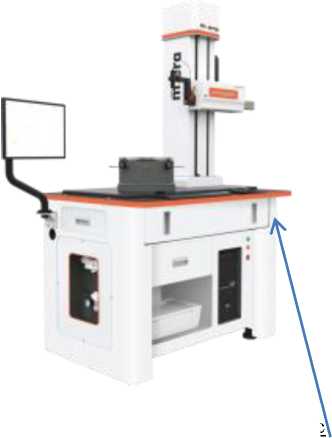

Рисунок 1- Внешний вид приборов:
а) Titanium R1, б) Titanium R2, в) Titanium RI PRO, г) Titanium R2 PRO, д) Titanium R3 PRO, e) Titanium R MAX
Модель: TITANIUM R3 PRO-6028
Серийный No: 2304073748
Год производства: 2023
ТУ 26.51.66-003-85024640-2022
ООО «Измерительные Решения»
РФ. г. Москва, ул. Шарикоподшипниковская, д. 13. стр. 5
Тел +7(495)545-43-90 QAgQ ГПГ
e-mail: info@m-solutions.ru Г HI уЧ
wwwm-solutions.ru Ht/тй L11L /v-d.
Рисунок 2 - Вид маркировочной таблички
Программное обеспечение RAD, RSY, RSP представляют собой программы для проведения измерений, а также для создания, сохранения и выполнения программ измерений. ПО позволяет сохранять результаты измерений.
Программное обеспечение функционирует в среде Windows и устанавливается на компьютер. Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RAD, RSY, RSP |
| Номер версии (идентификационный номер) ПО | v.l и выше |
| Цифровой идентификатор ПО | - |
За метрологически значимое принимается все ПО. Программное обеспечение защищено от преднамеренных изменений с помощью пароля и авторизации пользователей. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты и исключают возможность несанкционированного влияния на ПО и измерительную информацию.
Защита программного обеспечения системы соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 2. Метрологические характеристики приборов m.era Titanium
| Модификация прибора m.era Titanium | RI R2 | RI PRO R2 PRO R3 PRO R MAX |
| Диапазон измерений отклонений от круглости, мкм | ±300 | ±500 |
| Пределы допускаемой абсолютной радиальной погрешности шпинделя1), мкм | ±(0,025+ 6Н/10 000), где Н - расстояние от поверхности рабочего стола, мм | |
| Пределы допускаемой относительной погрешности измерений отклонений от круглости, % | ±(3 + к), где к = 002 ■- 100 • 100 X Х-измеренное значение глубины лыски, мкм Н - расстояние от поверхности рабочего стола, мм | |
| Пределы допускаемой абсолютной осевой погрешности1), мкм | ±(0,025+ 6R/10 000), где R - расстояние от центра вращения шпинделя, мм | |
| 1) При следующих условиях измерения: метод анализа - LSC, фильтр Гаусса 50%, полоса пропускания фильтра 1-15, скорость вращения - 5 об/мин, с использованием стандартного датчика со щупом диаметром 2 мм | ||
| Таблица 3. Технические характеристики прибо | ров m.era Titanium | |||||
| Модификация прибора m.era Titanium | R1 | R2 | RI PRO | R2 PRO | R3 PRO | R MAX |
| Допускаемое отклонение от прямолинейности по оси Z, мкм (на длине 100 мм) | - | 0,3 | ||||
| Диапазон перемещений по оси Z, мм | 320/420/ 520/620 | 350/500/620 | 300/480/ 600 | 400/600/ 800/ 1000/1300 | ||
| Диапазон перемещений по оси X, мм | от 0 до 165 | от 0 до 255 | ||||
| Диаметр рабочего стола, мм | 180/240/280 | 280 | 350 | |||
| Диапазон центрирования стола, мм | ±3 | |||||
| Диапазон нивелирования стола, ° | ±2 | ±1 | ||||
| Максимальная масса детали, кг, не более | 20/30/40/55 | 60/80/120/ 210 | ||||
| Максимальный диаметр детали, мм | 400 | 750 | 450 | 450 | 650 | |
| Наибольший измеряемый диаметр, мм | 260 | 600 | 300 | 300 | 460 | |
| Габаритные размеры, мм, не более - длина - ширина - высота | 1300 795 2000 | 1670 795 2000 | 1680 818 2000 | 1680 862 2000 | 1580 820 2000 | 1530 765 1700 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 210 до 230 50 | |||||
| Условия эксплуатации: - нормальная область значений температуры, °C - относительная влажность, %, не более | от +18 до +22 85 | |||||
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку.
Таблица 4 - Комплектность средств измерений
| Наименование | Обозначение | Кол-во |
| Прибор для измерений отклонений формы и расположения поверхностей вращения | m.era Titanium R1/R2/R1 PRO/ R2 PRO/R3 PRO/R MAX ( в зависимости от модификации) | 1 шт. |
| Щуп стандартный диаметром 2 мм | - | 1 шт. |
| Руководство по эксплуатации | 26.51.66-001-85024640-2022 РЭ | 1 экз. |
Методы измерений изложены в разделе 6.3 «Метод измерений» документа «Приборы для измерений отклонений формы и расположения поверхностей вращения m.era Titanium. Руководство по эксплуатации» 26.51.66-001-85024640-2022 РЭ.
ГОСТ 8.648-2015 «ГСИ. Государственная поверочная схема для средств измерений параметров отклонений формы и расположения поверхностей вращения».
ТУ 26.51.66-001-85024640-2022 «Приборы для измерений отклонений формы и расположения поверхностей вращения m.era Titanium. Технические условия»
