| Номер в госреестре | 90687-23 |
| Наименование СИ | Счётчики воды турбинные универсальные |
| Обозначение типа СИ | ТВСУ |
| Изготовитель | Общество с ограниченной ответственностью "Водомер" (ООО "Водомер"), г. Мытищи, Московская обл. |
| Год регистрации | 2023 |
| Срок свидетельства | 08.12.2028 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики воды турбинные универсальные ТВСУ (далее - счётчики) предназначены для измерений объёма холодной или горячей питьевой воды или объемов горячей сетевой воды в напорных трубопроводах системы водо- или теплоснабжения.
Счётчики состоят из турбинки и счётного механизма, расположенных в корпусе счётчика и герметично отделённых друг от друга. Счётный механизм состоит из масштабирующего редуктора с показывающим устройством, выполненном в виде стрелочных и роликовых указателей объёма.
Принцип действия турбинного счётчика воды основан на измерении количества оборотов турбинки. Вода через входное отверстие поступает внутрь корпуса счётчика, приводит во вращение турбинку и через выходное отверстие вытекает в трубопровод. Число оборотов турбинки пропорционально объёму прошедшей через счётчик воды. Вращение турбинки через магнитную муфту, защищённую от внешних магнитных полей, передаётся на счётный механизм, преобразуется в значение измеренного объёма воды и выводится на показывающем устройстве счётчика.
Счетчики могут оснащаться магнитоуправляемым контактом, формирующим выходные импульсные сигналы, количество которых пропорционально объёму воды, измеренному счётчиком.
Счётчики выпускаются в следующих исполнениях:
- ТВСУ-40, ТВСУ-50, ТВСУ-65, ТВСУ-80, ТВСУ-100, ТВСУ-125, ТВСУ-150,
ТВСУ-200, ТВСУ-250;
- ТВСУд-40, ТВСУд-50, ТВСУд-65, ТВСУд-80, ТВСУд-100, ТВСУд-125,
ТВСУд-150, ТВСУд-200, ТВСУд-250.
Обозначение счётчика при заказе, в паспорте и иной документации:
Счётчики воды турбинные универсальные ТВСУ«Х1»-«Х2»
где «Х1» - комплектация счётчика магнитоуправляемым контактом: «д» - наличие
импульсного выхода; «пустое знакоместо» при отсутствии импульсным выхода;
«Х2» -диаметр условного прохода турбинного счётчика (DN): «40», «50», «65», «80», «100», «125»; «150», «200», «250».
Счётчики могут устанавливаться в горизонтальных и вертикальных трубопроводах.

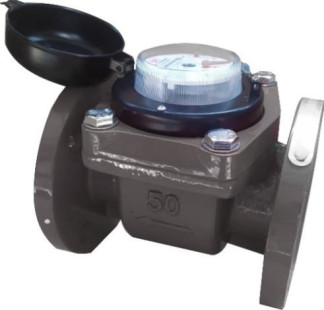

Общий вид счётчиков приведён на рисунке 1.
Схема пломбировки счётчиков от несанкционированного доступа к счётному механизму и место нанесения знака поверки на корпус средства измерений приведены на рисунке 2.
а) ТВСУ
б) ТВСУд
Рисунок 1 - Общий вид счётчиков
Место установки пломбы
Место нанесения знака поверки
Рисунок 2 - Схема пломбировки счётчиков от несанкционированного доступа к счётному механизму и место нанесения знака поверки на корпус средства измерений
Заводской номер в цифровом формате наносится на крышку счётного механизма или на маркировочную табличку (шильдик) методом лазерной гравировки в соответствии с рисунком 3.
Знак утверждения типа наносится на лицевые панели счётчиков в соответствии с рисунком 3.
Место нанесения заводского номера
Место нанесения знака утверждения типа средств измерений
Рисунок 3 - Места нанесения заводского номера и знака утверждения типа средств измерений
Метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение параметра для счётчика с диаметром условного прохода (DN) | ||||||||
| 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| Порог чувствительности, м3/ч, не более | 0,25 | 0,25 | 0,30 | 0,35 | 0,60 | 1,10 | 2,0 | 4,0 | 8,0 |
| Наименьший расход, Qmin, м3/ч | 0,63 | 0,63 | 1,0 | 1,58 | 2,4 | 4,0 | 6,0 | 10,0 | 20,0 |
| Переходный расход, Q t, м3/ч | 1,0 | 1,0 | 1,6 | 2,52 | 4,0 | 6,4 | 10,0 | 16,0 | 40,0 |
| Номинальный расход, Qhom, м3/ч | 25 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
| Наибольший расход, Qmax, м3/ч | 32 | 32 | 60 | 90 | 140 | 200 | 312 | 500 | 1260 |
| Пределы допускаемой относительной погрешности измерений объёма воды, %: - в диапазоне Qmin < Q < Qt - в диапазоне Qt < Q < Qmax | ±5 ±2 | ||||||||
Таблица 2 - Технические характеристики
| Наименование параметра | Значение параметра для счетчика с диаметром условного прохода (DN) | ||||||||
| 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| Потеря давления при наибольшем расходе (Qmax), МПа, не более | 0,023 | 0,026 | 0,026 | 0,026 | 0,026 | 0,028 | 0,026 | 0,027 | 0,027 |
| Цена импульса, л/имп (для ТВСУд) | 100 | 100 | 100 | 100 | 100 | 100 | 1000 | 1000 | 1000 |
| Максимальное значение указателя измерительного _ ______ 3 индикатора, м | 999999 | 999999x10 | |||||||
| Наименьшая цена деления, м3 | 0,0005 | 0,005 | |||||||
| Диапазон температур измеряемой среды, °С | от +5 до +150 | ||||||||
| Максимальное рабочее давление измеряемой среды, МПа | 1,6 | ||||||||
| Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С - диапазон атмосферного давление, кПа - относительная влажность воздуха при +35 °С, %: - для счётчиков с IP 54 - для счётчиков с IP 68 | от 5 до 50 от 84 до 106,7 не более 80 100 | ||||||||
Продолжение таблицы 2
| Наименование параметра | Значение параметра для счетчика с диаметром условного прохода (DN) | ||||||||
| 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| Габаритные размеры счётчиков воды, мм, не более: | |||||||||
| - монтажная длина | 200 | 200 | 200 | 225 | 250 | 250 | 300 | 350 | 450 |
| - ширина | 165 | 172 | 185 | 200 | 225 | 250 | 285 | 340 | 395 |
| - высота | 220 | 220 | 225 | 240 | 290 | 300 | 300 | 370 | 450 |
| Масса, кг, не более | 12 | 12 | 13 | 15 | 19 | 23 | 30 | 42 | 51 |
| Класс защиты по ГОСТ 14254 | IP 54 (по заказу - IP 68) | ||||||||
| Срок службы счётчиков, лет, не | 12 | ||||||||
| менее | |||||||||
наносится фотохимическим методом на лицевые панели счётчиков воды в соответствии с рисунком 3, а также на титульные листы документов 26.51.63-014-06469904-2023 ПС и РЭ 26.51.63-014-06469904-2023 типографским способом.
в соответствии с таблицей 3
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Счётчик | в соответствии с заказом | 1 шт. |
| Руководство по эксплуатации | РЭ 26.51.63-014-06469904-2023 | * |
| Паспорт | 26.51.63-014-06469904-2023 ПС | 1 экз. |
| Упаковка | _ | 1 шт. |
| * В электронном виде на сайте vodomer.su | ||
изложены в п. 1.5 «Устройство и работа счётчика» документа РЭ 26.51.63-014-06469904-2023
«Счётчики воды турбинные универсальные ТВСУ. Руководство по эксплуатации».
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.63-014-06469904-2023 Счётчики воды турбинные универсальные ТВСУ. Технические условия.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
