Государственный реестр средств измерений

Спектрометры атомно-абсорбционные AA, 90688-23

90688-23
Спектрометры атомно-абсорбционные АА (далее - спектрометры) предназначены для измерений содержания элементов в водных растворах, природных и сточных водах, в атмосферном воздухе, воздухе рабочей зоны и промышленных выбросах, почвах, геологических пробах, рудах и продуктах их переработки, металлах и их сплавах, огнеупорах, керамике, стеклах, продуктах питания, фармацевтических препаратах, нефти и нефтепродуктах, отработанных смазочных маслах и в других жидких и твёрдых веществах и материалах.
Карточка СИ
Номер в госреестре 90688-23
Наименование СИ Спектрометры атомно-абсорбционные
Обозначение типа СИ AA
Изготовитель SX TECHNOLOGIES, INC, Китай
Год регистрации 2023
Срок свидетельства 08.12.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Спектрометры атомно-абсорбционные АА (далее - спектрометры) предназначены для измерений содержания элементов в водных растворах, природных и сточных водах, в атмосферном воздухе, воздухе рабочей зоны и промышленных выбросах, почвах, геологических пробах, рудах и продуктах их переработки, металлах и их сплавах, огнеупорах, керамике, стеклах, продуктах питания, фармацевтических препаратах, нефти и нефтепродуктах, отработанных смазочных маслах и в других жидких и твёрдых веществах и материалах.

Описание

Принцип действия спектрометров основан на измерении поглощения свободными атомами элементов резонансного излучения, проходящего через слой атомного пара, с последующим определением содержания целевых элементов при помощи градуировочных графиков.

Конструктивно спектрометры представляют собой модульные настольные приборы, состоящие из: системы ввода пробы, атомизатора, оптической системы, детектора и системы управления.

Ввод пробы в спектрометры осуществляется либо в ручном режиме, либо при помощи автосамплера (в зависимости от модели спектрометров и комплекта поставки). В зависимости от исполнения спектрометра атомизация проб проводится либо в пламенном, либо в электротермическом атомизаторах, либо с помощью гидридной приставки (при анализе ртути и гидри-добразующих элементов). В пламенной горелке в зависимости от анализируемых элементов используется пламя «ацетилен - воздух» или «ацетилен - закись азота». Электротермический атомизатор обеспечивает атомизацию проб в инертной среде (аргон) при помощи нагрева графитовой кюветы в соответствии с температурной программой, заданной в программном обеспечении спектрометров. Оптическая система спектрометров состоит из монохроматора на основе дифракционной решетки. В качестве источника селективного излучения выступают лампы с полым катодом (поставляются по отдельному заказу). Лампы с полым катодом устанавливаются в револьверную головку с ручным или автоматическим переключением. Для коррекции фонового сигнала используется дейтериевая лампа и/или эффект Зеемана (только для модели АА-7090). Управление спектрометром осуществляется с помощью программного обеспечения, устанавливаемого на персональный компьютер.

Спектрометры выпускаются в следующих моделях: АА-7090, АА-7050, АА-7020, АА-7003, АА-7001, которые отличаются степенью автоматизации системы управления спектрометрами, набором функциональных возможностей, а также метрологическими и техническими характеристиками.

Каждая модель спектрометра может быть представлена в различных исполнениях в зависимости от способа атомизации пробы: электротермический атомизатор (исполнение G), пламенный атомизатор (исполнение F), а также двумя атомизаторами - пламенным и электротермическим (исполнение без дополнительного обозначения).

Корпус спектрометров изготавливают из пластмассы и металлических сплавов, окрашиваемых в цвета в соответствии с технической документацией производителя.

Каждый экземпляр спектрометров имеет серийный номер, расположенный на табличке на задней стороне спектрометра. Серийный номер имеет цифровой или буквенно-цифровой формат и наносится типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид спектрометров представлен на рисунке 1. Место нанесения серийного номера на спектрометры представлено на рисунке 2.

Спектрометр атомно-абсорбционный АА модели АА-7001

Спектрометр атомно-абсорбционный АА модели АА-7003

Спектрометр атомно-абсорбционный АА модели АА-7020

Спектрометр атомно-абсорбционный АА модели АА-7050

Спектрометр атомно-абсорбционный АА модели АА-7090

Рисунок 1 - Общий вид спектрометров атомно-абсорбционных АА

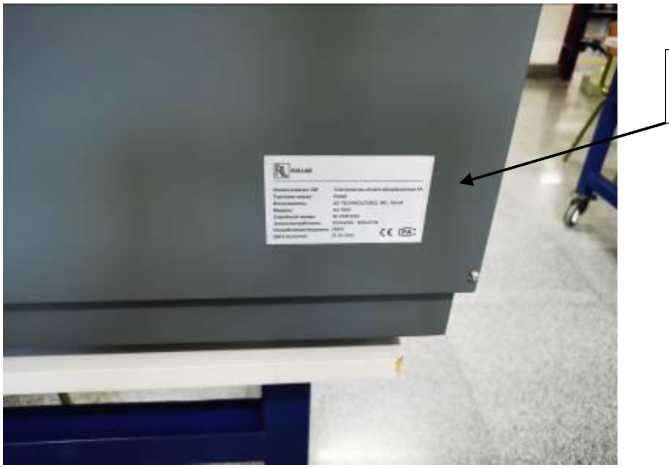

Место нанесения серийного номера

Рисунок 2 - Место нанесения серийного номера на спектрометры атомно-абсорбционные АА

Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).

К данному типу средств измерений относятся СИ, выпускаемые под товарным знаком «Rullab».

Программное обеспечение

Спектрометры оснащены программным обеспечением (далее - ПО), позволяющим осуществлять контроль процесса измерений, сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.

Уровень защиты ПО спектрометров от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.

Идентификационные данные ПО спектрометров приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение для модели

AA-7090

AA-7050

AA-7020

AA-7003

AA-7001

Идентификационное наименование ПО

AAPro

AAEW-50

AAEW-20

AAEW-20

AAEW-20

Номер версии ПО (идентификационный номер ПО), не ниже

V1.0.0.0 (3.0.1.50960)

V1.0 (2.5.8.60826)

V1.0 (2.2.7.50852)

V1.0 (2.2.7.50852)

V1.0 (2.2.7.50852)

Цифровой   иденти

фикатор ПО

_

Влияние программного обеспечения на метрологические характеристики спектрометров учтено при нормировании характеристик.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение для модели

АА-7090

АА-7050

АА-7020

АА-7003

АА-7001

Характеристическая концентрация при пламенном способе атомизации пробы, мкг/дм3, не более:

- кадмий (Cd, 1=228,8 нм)

- медь (Cu, 1=324,8 нм)

35

50

Характеристическая концентрация при электротермическом способе атомизации пробы, мкг/дм3, не более1):

- кадмий (Cd, 1=228,8 нм)

- медь (Cu, 1=324,8 нм)

0,04

0,40

0,10

0,50

Предел обнаружения элементов (по критерию 3 g) при пламенном способе атомизации пробы, мкг/дм3, не более:

- кадмий (Cd, 1=228,8 нм)

- медь (Cu, 1=324,8 нм)

7

8

20

10

Предел обнаружения элементов (по критерию 3 g) при электротермическом способе атомизации пробы, мкг/дм3, не более1): - кадмий (Cd, 1=228,8 нм) - медь (Cu, 1=324,8 нм)

0,1

0,3

Предел допускаемого относительного среднего квадратического отклонения результатов измерений массовой концентрации элементов при пламенном способе атомизации, %: - медь (Cu, 1=324,8 нм) - кадмий (Cd, 1=228,8 нм)

3,0

3,0

Предел допускаемого относительного среднего квадратического отклонения результатов измерений массовой концентрации элементов при электротермическом способе атомизации, % 1): - медь (Cu, 1=324,8 нм) - кадмий (Cd, 1=228,8 нм)

3,0

3,0

1) при объеме измеряемой пробы 20 мм3

Таблица 3 - Основные технические ха

рактеристики

Наименование характеристики

Значение для модели

АА-7090

АА-7050

АА-7020

АА-7003

АА-7001

Спектральный диапазон, нм

от 190 до 900

Диапазон показаний оптической плотности,Б

от -2,0 до 2,0

Ширина спектральной щели, нм

0,1; 0,2; 0,4; 1,0; 2,0

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц

220±22 50/60

Габаритные размеры, мм, не более: - высота

- ширина

- длина

580

640 1000

490

570

890

450

540

880

Масса, кг, не более

150

125

Условия эксплуатации:

- температура воздуха, °С

- относительная влажность, %

от +10 до +35 от 20 до 80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений_______________________________

Наименование

Обозначение

Количество

Спектрометр атомно-абсорбционный

АА

1 шт.

Гидридная приставка

_

1 шт.1)

Автосамплер

_

1 шт. 1)

Персональный компьютер

ПК

1 шт. 1)

Программное обеспечение

ПО

1 шт.

Руководство по эксплуатации

РЭ

1 экз.

Руководство по программному обеспечению

_

1 экз.

Методика поверки

_

1 экз.

1) по заказу

Сведения о методах измерений

приведены в разделе 9 «Эксплуатация» руководств по эксплуатации «Спектрометры атомноабсорбционные AA моделей АА-7001 и АА-7003. Руководство по эксплуатации», «Спектрометры атомно-абсорбционные AA модели АА-7050. Руководство по эксплуатации», «Спектрометры атомно-абсорбционные AA модели АА-7090. Руководство по эксплуатации», «Спектрометры атомно-абсорбционные AA модели АА-7020. Руководство по эксплуатации»

Применение спектрометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

Приказ Росстандарта Российской Федерации от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;

Техническая документация SX TECHNOLOGIES, INC, Китай.

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 01.11.2024
