| Номер в госреестре | 90701-23 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | НЕФАЗ 96742-04 |
| Изготовитель | Публичное акционерное общество "НЕФАЗ" (ПАО "НЕФАЗ"), Республика Башкортостан, г. Нефтекамск |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцеп-цистерна НЕФАЗ 96742-04 предназначена для измерений объема, а также для транспортирования и временного хранения сырой нефти плотностью не более 0,9 т/м3.
Принцип работы полуприцеп-цистерны НЕФАЗ 96742-04 основан на ее заполнении нефтью до указателя уровня налива, соответствующего определенному объему нефти. Слив нефти производится самотеком или через насос.
Конструктивно полуприцеп - цистерна представляет собой сварной стальной сосуд, имеющий в поперечном сечении эллипсовидную форму, установленную на шасси. Полуприцеп - цистерна является транспортной мерой полной вместимости. Для гашения гидравлических ударов во время движения, внутри полуприцеп - цистерны установлены волнорезы. К верхней части обечайки корпуса полуприцеп - цистерны приварена заливная горловина с установленным указателем уровня налива.
Для исключения образования воздушных полостей при наполнении полуприцеп -цистерны топливом вдоль верхней образующей цистерны установлены воздухоотводящие трубки, концы которых выведены в горловину. В нижней части полуприцеп - цистерна оборудована фланцем, на который установлены донный клапан и шаровой кран. В верхней части корпуса цистерны приварена горловина цилиндрической формы с установленным указателем уровня налива, которая закрывается герметичной крышкой. Крышка горловины оборудована дыхательным клапаном и заливным люком. На горловине полуприцеп - цистерны установлены маркировочные таблички с информацией, нанесенной ударным способом, о номинальной вместимости и заводском номере, состоящего из арабских цифр и букв латинского алфавита.
Общий вид полуприцеп-цистерны НЕФАЗ 96742-04 зав. № X1F96742SK4000178 представлен на рисунке 1.
Конструкцией полуприцеп-цистерны предусмотрено место нанесения знака поверки ударным способом на алюминиевой клепке, фиксирующей указатель уровня налива на горловине, исключающей возможность его перемещения.
Схема пломбировки от несанкционированного изменения положения указателя уровня налива, место нанесения знака поверки представлены на рисунке 2.

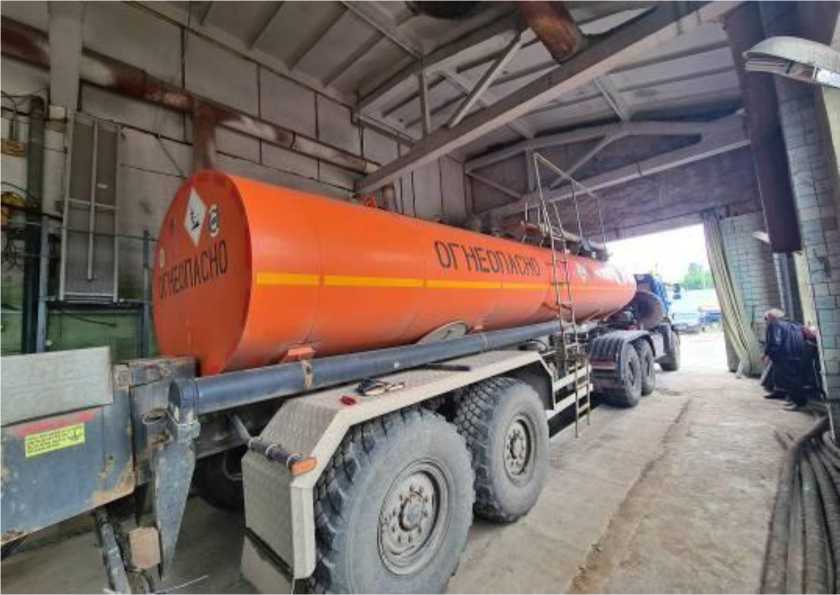

Рисунок 1 - Общий вид Полуприцепа-цистерны НЕФАЗ 96742-04
Место нанесения знака поверки
Указатель уровня налива
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, место нанесения знака поверки
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 18000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Технически допустимая максимальная (полная) масса, кг | 23000 |
| Масса полуприцеп-цистерны в снаряженном состоянии, кг | 7000 |
| Габаритные размеры полуприцеп-цистерны: - длина, мм | 9088 |
| - ширина, мм | 2499 |
| - высота, мм | 3522 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -40 до +50 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна (заводской номер X1F96742SK4000178) | НЕФАЗ 96742-04 | 1 шт. |
| Паспорт | 96742-0000010-04 ПС | 1 шт. |
| Эксплуатационные документы на комплектующие изделия | - | 1 комплект |
приведены в разделе 6 «Метод измерения объема нефти (нефтепродукта) в полуприцеп-цистерне» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
