| Номер в госреестре | 90712-23 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-25 |
| Изготовитель | Акционерное общество "АП Саратовский завод резервуарных металоконструкций" (АО "АП РМК"), г. Саратов |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-25 (далее - резервуар) предназначен для измерений объема нефтепродуктов в зависимости от уровня наполнения и хранения.
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего объему, согласно градуировочной таблице резервуара.
Конструктивно резервуар представляет собой стальную горизонтальную конструкцию цилиндрической формы с плоскими днищами наземного исполнения.
Резервуар оснащен необходимыми техническими устройствами: приемо-раздаточными патрубками с запорной арматурой, дыхательным клапаном, люком замерным.
Заводской номер резервуара в виде цифрового обозначения, состоящего из арабской цифры, нанесен аэрографическим способом на стенку резервуара и типографским способом в паспорт.
Резервуар стальной горизонтальный цилиндрический РГС-25 с заводским номером 2 расположен на территории ПУ ФСБ России по Саратовской и Самарской областям по адресу: Саратовская область, п.г.т. Озинки, ул. Молодежная, д. 10.

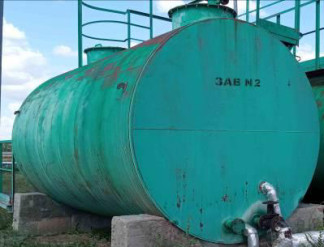

Общий вид резервуара стального горизонтального цилиндрического РГС-25 с указанием места нанесения заводского номера приведен на рисунке 1.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Пломбирование резервуара стального горизонтального цилиндрического РГС-25 не предусмотрено.

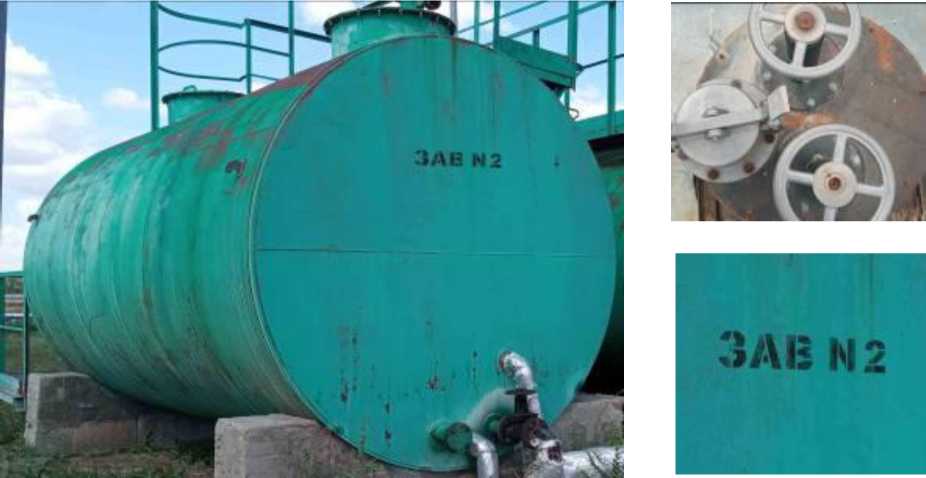

Рисунок 1 - Общий вид резервуара стального горизонтального цилиндрического РГС-25 заводской номер 2
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 25 |
| Пределы допускаемой относительной погрешности вместимости резервуара (объемный метод), % | ±0,25 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -38 до +50 от 84,0 до 106,7 |
| Срок службы, лет, не менее | 15 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-25 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
ГСИ «Масса и объем нефтепродуктов. Методика измерений в резервуарах горизонтальных стальных косвенным методом статических измерений на объектах органов Федеральной службы безопасности Российской Федерации. Регистрационный № ФР. 1.29.2013.16339.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
